Panduan Anda untuk Penukaran Kelajuan Tinggi dalam Elektronik Kuasa

Semikonduktor kuasa berkelajuan tinggi seperti SiC dan GaN mengubah cara sistem elektronik moden mengurus kuasa, kelajuan pensuisan dan kecekapan.Artikel ini menerangkan ciri terasnya, cara menukar parameter sementara seperti dv/dt dan di/dt mempengaruhi prestasi dan sebab nilai ini penting dalam reka bentuk praktikal.Ia juga membandingkan kelakuan peranti SiC dan GaN, menggariskan cabaran yang disebabkan oleh penukaran pantas, dan membincangkan kaedah yang digunakan untuk mengurangkan kesan parasit.Bersama-sama, topik ini menunjukkan cara semikonduktor kuasa termaju menyokong sistem kuasa yang lebih cekap, padat dan boleh dipercayai.

Katalog

Meneroka Semikonduktor Kuasa Berkelajuan Tinggi

Semikonduktor kuasa adalah bahagian penting dalam elektronik moden.Mereka bertindak sebagai suis pantas yang mengawal kuasa dengan cekap.Peranti baharu boleh bertukar pada kelajuan yang sangat tinggi, yang mempengaruhi kelajuan perubahan voltan dan arus.Perubahan ini bergantung pada jenis bahan, tahap voltan, beban arus, haba dan reka bentuk litar.Bahagian ini memberi tumpuan kepada Silicon Carbide (SiC) dan Gallium Nitride (GaN).Ia menerangkan cara mereka bekerja dan membandingkan prestasi mereka.Ia juga menyerlahkan cabaran praktikal dan cara teknologi ini digunakan dalam sistem sebenar.

Silikon digunakan secara meluas pada masa lalu kerana ia mudah dihasilkan dan boleh dipercayai.Bahan baharu seperti SiC dan GaN meningkatkan prestasi melebihi apa yang boleh ditawarkan oleh silikon.SiC kuat di bawah voltan tinggi dan suhu tinggi, menjadikannya berguna dalam sistem kuasa dan kenderaan elektrik.GaN berfungsi dengan baik pada frekuensi tinggi, jadi ia digunakan dalam sistem komunikasi dan peranti elektronik kecil.Bahan-bahan ini tidak menggantikan satu sama lain tetapi digunakan berdasarkan aplikasi.

Sifat bahan mempengaruhi kelajuan voltan dan arus boleh berubah.SiC mengendalikan voltan tinggi dengan baik dan menyokong pensuisan pantas dengan kehilangan yang lebih rendah.Ini meningkatkan kecekapan dalam sistem berkuasa tinggi.GaN membenarkan perubahan arus yang sangat pantas disebabkan oleh pergerakan elektron yang tinggi.Ia juga mengurangkan hingar dan kehilangan pensuisan, menjadikannya sesuai untuk aplikasi frekuensi tinggi.Reka bentuk yang betul mesti mengimbangi prestasi dengan had haba dan sistem.

Semikonduktor berkelajuan tinggi menambah baik banyak sistem moden.Dalam tenaga boleh diperbaharui, SiC membantu meningkatkan kecekapan dalam sistem tenaga solar.Dalam kenderaan elektrik, kedua-dua SiC dan GaN meningkatkan kawalan kuasa dan mengurangkan saiz sistem.Dalam pusat data dan sistem komunikasi, GaN menyokong reka bentuk padat dan mengurangkan penggunaan tenaga.Teknologi ini membantu meningkatkan prestasi sambil mengurangkan kehilangan kuasa.

SiC dan GaN masih menghadapi cabaran.SiC mahal kerana pembuatan yang kompleks.GaN boleh mempunyai isu kualiti bahan yang menjejaskan prestasi.Pada masa yang sama, cabaran ini membawa kepada penambahbaikan.Kaedah pembuatan dan penyejukan yang lebih baik sedang dibangunkan.Penyelidikan yang berterusan membantu mengurangkan kos dan meningkatkan kebolehpercayaan, menjadikan teknologi ini digunakan secara meluas.

Dalam aplikasi sebenar, SiC digunakan dalam sistem voltan tinggi kerana ia boleh mengendalikan keadaan yang teruk.GaN digunakan dalam sistem frekuensi tinggi di mana ruang terhad.Jurutera menggunakan alat seperti analisis haba dan litar untuk meningkatkan prestasi sistem.Penggunaan dunia nyata menunjukkan cara teknologi ini boleh digunakan dalam sistem besar seperti grid kuasa dan persediaan tenaga bandar.

SiC dan GaN mewakili langkah besar ke hadapan dalam elektronik kuasa.Mereka meningkatkan kecekapan dan kebolehpercayaan dalam banyak sistem.Dengan kemajuan teknologi, mereka akan memainkan peranan yang lebih besar dalam sistem tenaga dan elektronik moden.Pembangunan mereka menyokong langkah ke arah penyelesaian yang lebih cekap dan mampan.

Memahami dan Mencirikan Parameter Transien Suis

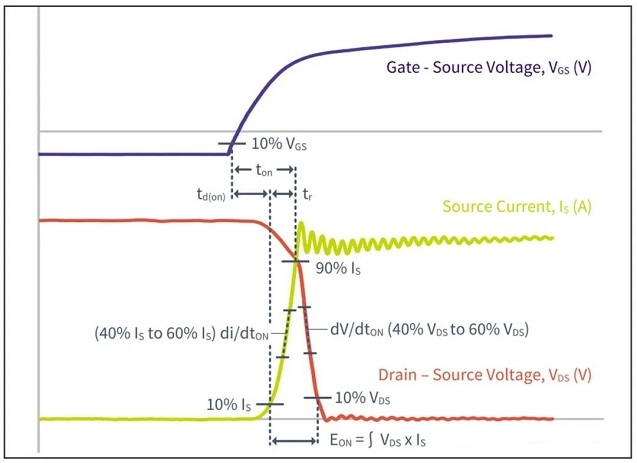

Penukaran transien dalam MOSFET SiC melibatkan berbilang parameter temporal dan dinamik yang mentakrifkan operasi peranti semasa peralihan keadaan.

Parameter ini termasuk:

• Masa tunda hidupkan: Tempoh antara penggunaan isyarat get dan permulaan aliran arus melalui MOSFET.

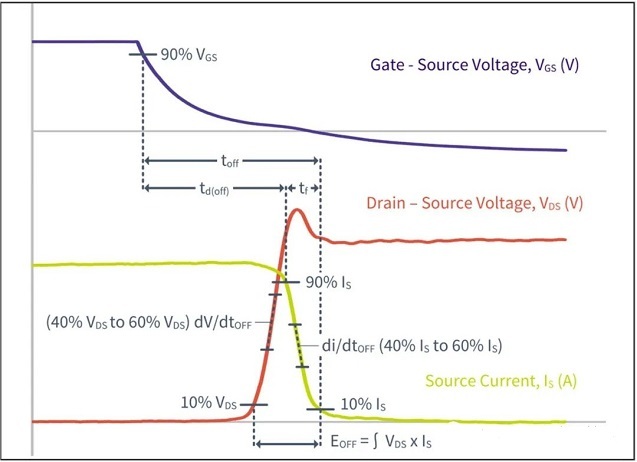

• Masa tunda tutup: Selang antara penyingkiran isyarat get dan pemberhentian aliran semasa.

• Masa kenaikan sementara (tr) dan masa kejatuhan (tf): Ini mewakili seberapa cepat arus berkembang semasa peristiwa bertukar, menandakan tingkah laku responsif peranti.

Selain itu, kadar perubahan voltan (dv/dt) dan arus (di/dt) mencerminkan ciri tak linear dan selalunya kompleks peralihan ini.Parameter sedemikian merangkumi tingkah laku fizikal intrinsik, menjadikan analisisnya penting untuk memahami prestasi sistem di bawah keadaan dinamik.

Untuk menilai sementara ini dengan berkesan, asingkan zon yang sangat dinamik dalam lengkung yang memaparkan perubahan kadar paling curam.Kawasan ini kerap sejajar dengan titik tekanan puncak pada peranti.Dengan memfokuskan pada bidang kritikal ini, ia memperoleh kapasiti untuk memperhalusi reka bentuk untuk meningkatkan kecekapan sambil mengurangkan risiko kemerosotan komponen.Contoh khusus termasuk mengenal pasti kawasan dv/dt atau di/dt maksimum, yang boleh berfungsi sebagai penunjuk bagi tekanan haba atau elektrik yang timbul dalam litar.

Penilaian penukaran sementara mendapat manfaat daripada kaedah penskalaan khusus yang menekankan dinamik isyarat yang paling dominan:

• Dengan menganalisis masa naik dan turun dalam julat amplitud 40–60%, ia boleh mengekstrak data sementara yang lebih konsisten dan bermakna.Julat fokus ini mengurangkan potensi herotan yang disebabkan oleh ayunan kecil atau hingar pada sempadan isyarat luar.

• Penandaarasan merentas julat ini membolehkan perbandingan antara pelbagai peranti dan konfigurasi.Analisis perbandingan ini memberi suapan terus kepada mengoptimumkan dinamik penukaran peranti dan keteguhan peringkat sistem.

Selain itu, pendekatan penskalaan membantu dalam strategi pengurusan haba dan elektromagnet.Contohnya, dv/dt yang dinaikkan semasa fasa mematikan selalunya meningkatkan risiko gangguan elektromagnet (EMI).Ini mungkin menggesa pelarasan proaktif seperti peningkatan pemandu pintu atau reka bentuk semula litar snubber.Langkah penyesuaian ini bukan sahaja mengurangkan kelemahan operasi tetapi juga menawarkan ruang untuk trajektori pensuisan yang dioptimumkan yang disesuaikan untuk sistem tertentu seperti yang dilihat dalam pemacu elektrik atau penukar tenaga boleh diperbaharui.

Reka bentuk diperhalusi melalui ujian berulang dan penanda aras.Ini membantu menangani keadaan tekanan dalam sistem MOSFET SiC.Pendekatan ini menyokong prestasi yang stabil dan memadankan gelagat peranti dengan keperluan aplikasi baharu.

Pencirian pensuisan sementara berfungsi sebagai alat yang berharga untuk meningkatkan reka bentuk peringkat sistem.Dalam aplikasi seperti penyongsang kuasa kenderaan elektrik atau penukar tenaga solar, menukar pengurusan sementara selalunya berkait secara langsung dengan peningkatan dalam kecekapan, kebolehpercayaan dan jangka hayat produk.

Faedah ini dengan menumpukan usaha mereka pada:

• Mengurangkan masa lengah hidup untuk mengurangkan kehilangan tenaga.

• Mengurangkan tekanan sementara yang berlebihan, yang seterusnya meningkatkan pengurusan haba dan mengekang pelesapan tenaga yang tidak perlu.

Pencirian ini juga memberitahu pengilang yang bertujuan untuk memperhalusi proses fabrikasi mereka.

Contohnya:

• Melaraskan geometri get atau memanfaatkan bahan termaju untuk mengurangkan kearuhan parasit telah disahkan sebagai amalan berkesan untuk menguruskan transien.

• Usaha penentukuran sedemikian sering berasaskan data pencirian untuk mengelakkan anomali yang boleh merendahkan konsistensi merentas kumpulan pengeluaran.

Amalan ini menekankan hubungan berulang antara penghalusan reka bentuk dan analisis dipacu data, menawarkan pelan tindakan pragmatik untuk mengendalikan cabaran unik teknologi SiC MOSFET.

Menyelam lebih mendalam ke dalam analisis penukaran parameter seperti dv/dt mendedahkan cerapan asas ke dalam sains bahan dan prinsip fizikal yang mengawal fenomena sementara.Contohnya:

• Dinamik cas gerbang dan pemasaan pembentukan saluran memainkan peranan penting dalam membentuk kecuraman kecerunan peralihan semasa.Cerapan ini penting untuk mereka bentuk komponen yang mampu mengurangkan deringan atau mengawal kehilangan kuasa dalam operasi frekuensi tinggi.

Bidang minat yang semakin meningkat terletak pada kesan langsung ciri material ke atas prestasi sementara:

• Bahan SiC, dicirikan oleh kekuatan medan elektrik kritikal yang unggul berbanding silikon, membolehkan peranti beroperasi pada voltan yang lebih tinggi, mencapai kelajuan pensuisan yang lebih pantas dan mengekalkan kehilangan tenaga yang lebih rendah.

• Walau bagaimanapun, mengeksploitasi faedah ini memerlukan pengendalian yang berhati-hati terhadap peningkatan tekanan sementara yang wujud pada teknologi SiC.Tindakan mengimbangi yang halus antara prestasi dan kebolehpercayaan ini memberikan tempat yang subur untuk inovasi reka bentuk yang menjadi faktor dalam ciri tersendiri ini.

dv/dt dan di/dt dalam Semikonduktor Kuasa Termaju

dv/dt dan di/dt Dinamik dalam MOSFET SiC

Menilai parameter dv/dt dan di/dt dengan tepat adalah penting untuk memahami prestasi pensuisan cemerlang MOSFET silikon karbida (SiC) di bawah aplikasi yang menuntut.Pemeriksaan modul CAS300M12BM2 Cree, dengan penarafan 1200V/300A, menerangkan kelakuan peralihannya.Contohnya:

• Semasa menghidupkan, kadar sementara yang diperhatikan ialah 17.5V/ns untuk dv/dton dan 9A/ns untuk di/dton.

• Semasa mematikan, nilai 12V/ns untuk dv/dtoff dan 12A/ns untuk di/dtoff telah direkodkan.

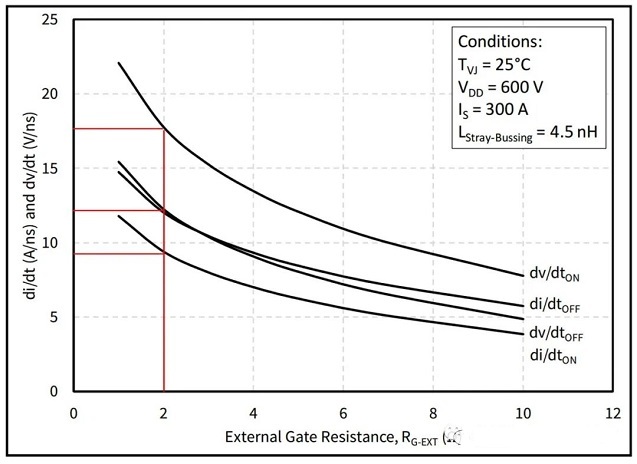

Pengukuran ini diperoleh di bawah rintangan pintu 2 ohm, mendedahkan hubungan antara rintangan pintu dan prestasi pensuisan.Sebagai contoh, apabila rintangan meningkat, kadar sementara berkurangan, secara langsung membawa kepada pengurangan amplitud dv/dt dan di/dt.

Pertukaran halus di sini memaksa untuk mengimbangi antara memaksimumkan kelajuan pensuisan dan mengurus gangguan elektromagnet (EMI).

Penyelaman yang lebih mendalam ke dalam ciri-ciri ini menerangi kelebihan teknologi yang dimiliki oleh MOSFET SiC berbanding peranti konvensional seperti transistor bipolar (IGBT) bertebat.Dengan memanfaatkan keupayaan pensuisan unggul mereka, SiC MOSFET sesuai untuk aplikasi seperti:

• Penyongsang kenderaan elektrik, di mana kecekapan tenaga adalah penting.

• Pemacu motor industri, menuntut tindak balas pantas dan kehilangan kuasa yang rendah.

• Penukar tenaga boleh diperbaharui, memerlukan ketepatan tinggi dan mengurangkan kehilangan tenaga.

Dalam penggunaan lapangan, kelebihan ini menjadi lebih ketara apabila dilengkapi dengan topologi yang direka bentuk dengan baik dan pengurusan terma lanjutan, sekali gus mengukuhkan peranan penting SiC dalam mencapai penanda aras prestasi yang inovatif.

Peranti GaN-HEMT

Transistor mobiliti elektron tinggi (HEMT) Gallium nitride (GaN) mewakili perubahan langkah dalam dinamik pensuisan berbanding dengan MOSFET SiC.

Sebagai perbandingan:

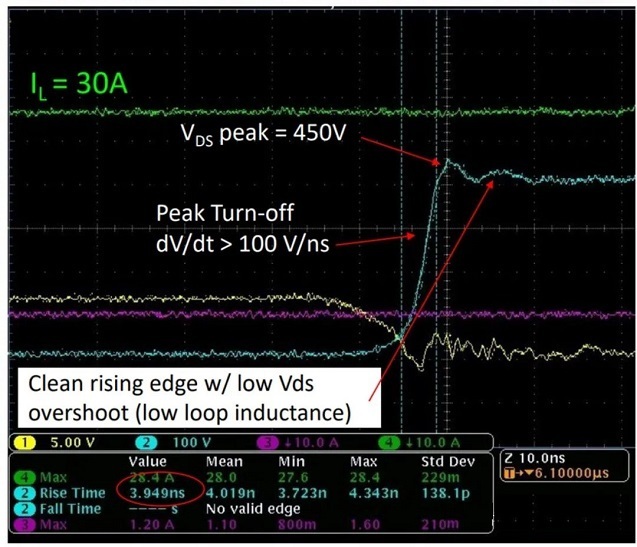

• Peranti GaN mencapai kadar dv/dt melebihi 100V/ns semasa hidupkan, hampir empat kali ganda kelajuan MOSFET SiC.

• Dalam senario mematikan, GaN menggandakan atau melepasi kelajuan yang biasanya dihantar oleh peranti SiC.

Kelajuan luar biasa seperti itu meletakkan secara unik GaN HEMT dalam aplikasi di mana pensuisan ultrapantas adalah yang terpenting.

Ini termasuk:

• Penukar DC-DC frekuensi tinggi, di mana kekompakan dan kecekapan dicari.

• Penguat RF menuntut ketangkasan frekuensi dan pelesapan kuasa yang minimum.

Selain itu, reka bentuk berasaskan GaN menunjukkan daya tahan di bawah tekanan pensuisan yang tinggi, digabungkan dengan pengurangan pergantungan pada penapis EMI yang besar dan menyusahkan.Atribut ini menjadikannya sangat sesuai untuk industri yang memerlukan penyelesaian ringan dan padat tenaga, seperti:

• Telekomunikasi, di mana kekompakan dan kelajuan adalah kritikal.

• Aeroangkasa, mengutamakan kecekapan berat tanpa mengorbankan kuasa.

• Sistem penyampaian tenaga pantas, termasuk sistem pertahanan dan elektronik berprestasi tinggi.

Pengalaman dalam menggunakan GaN mendedahkan ia secara konsisten melepasi jangkaan, menawarkan alat untuk bukan sahaja mengoptimumkan sistem tetapi juga menginovasi konfigurasi baharu sepenuhnya yang sebelum ini dianggap tidak boleh dicapai.

Pembezaan Prestasi

Jurang antara peranti lama seperti IGBT dan teknologi baru muncul seperti semikonduktor SiC dan GaN menekankan kemajuan besar dalam elektronik kuasa.Pandangan perbandingan pada kadar sementara memberikan gambaran yang jelas:

• IGBT mempamerkan kadar yang jauh lebih perlahan, kebanyakannya sesuai untuk senario yang mengutamakan pengendalian arus berterusan berbanding kelajuan.

• Sebaliknya, SiC dan GaN mendominasi kes penggunaan yang memerlukan peralihan pantas dan frekuensi pensuisan yang tinggi, sekali gus membolehkan reka bentuk kuasa kehilangan rendah dan cekap.

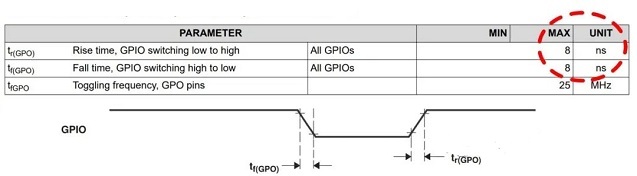

Menambah lebih banyak konteks pada pembezaan prestasi ini, seseorang boleh mempertimbangkan kelakuan tipikal sistem kawalan seperti antara muka GPIO pemproses isyarat digital (DSP), yang bertukar pada kira-kira 0.41V/ns.

Perbezaan yang ketara dengan kadar sementara SiC dan GaN mendedahkan cara teknologi terkini ini mentakrifkan semula jangkaan, untuk menerima reka bentuk yang unggul.

Pelaksanaan lapangan seterusnya mengesahkan potensi kemajuan ini, kerana kelajuan pensuisan yang tinggi diterjemahkan kepada kelebihan seperti:

• Masa tindak balas yang lebih cepat, sesuai untuk sistem kawalan dinamik dan masa nyata.

• Ketepatan dan fleksibiliti yang dipertingkatkan dalam pengagihan kuasa, walaupun dalam keadaan yang mencabar.

dv/dt dan di/dt Penilaian

Menilai parameter dv/dt dan di/dt melangkaui metrik prestasi tulen, memberikan peluang untuk peningkatan transformatif dalam sistem tenaga.Peralihan ini, walaupun boleh diukur, merangkum naratif yang lebih besar untuk menolak kecekapan, kebolehskalaan dan pengurusan haba ke barisan hadapan kemajuan teknologi.

Mencapai keseimbangan optimum antara prestasi sementara dan kekangan dunia sebenar, seperti penindasan EMI, keteguhan peranti di bawah tekanan berulang dan pelesapan haba, sejajar dengan matlamat inovasi yang lebih luas.Kemajuan masa depan mungkin bergantung pada penyelidikan antara disiplin yang menyepadukan:

• Sains bahan lanjutan untuk pemurnian lanjut komponen SiC dan GaN.

• Reka bentuk litar dan kawalan yang canggih untuk mengeksploitasi potensi mereka sepenuhnya.

• Strategi dinamik terma untuk mengekstrak prestasi maksimum tanpa menjejaskan kebolehpercayaan.

Akhirnya, penerokaan keupayaan dv/dt dan di/dt berfungsi sebagai asas yang kukuh untuk meneroka laluan baharu dalam mereka bentuk sistem kuasa termaju dan berprestasi tinggi yang disesuaikan dengan landskap teknologi yang berkembang secara dinamik.

Kesan Negatif dv/dt dan di/dt

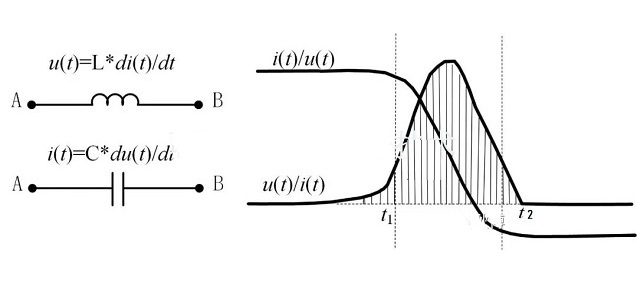

Kehadiran nilai dv/dt dan di/dt yang dinaikkan memperkenalkan pelbagai pengaruh parasit yang mempengaruhi tingkah laku dan kebolehpercayaan litar elektronik.Kesan ini boleh membawa kepada kemerosotan prestasi yang boleh diukur dan menghalang kestabilan sistem.Sebagai contoh, nilai di/dt 12A/ns merentasi kearuhan 1nH boleh menjana kejatuhan voltan 12V, manakala nilai dv/dt 12V/ns merentasi kapasitansi 1pF menghasilkan arus yang tidak diingini sebanyak 12mA.Interaksi parasit sedemikian menjadi semakin ketara dalam reka bentuk litar frekuensi tinggi atau berkelajuan tinggi, di mana peralihan isyarat pantas membesarkan kesannya.Tambahan pula, apabila saiz komponen terus mengecil dan frekuensi operasi meningkat, kesan parasit yang diabaikan sebelum ini mula memainkan peranan penting dalam mengubah tingkah laku litar.

Cabaran Dipergiatkan dalam Reka Bentuk Berkelajuan Tinggi

Reka bentuk berkelajuan tinggi moden menghadapi kerentanan yang lebih tinggi kepada fenomena parasit yang berpunca daripada nilai dv/dt dan di/dt yang tinggi.

• Integriti isyarat boleh terjejas, menyebabkan isu seperti herotan masa dan prestasi sistem yang merosot.

• Komponen bersaiz kecil, walaupun menawarkan kelebihan penjimatan ruang, lebih terdedah kepada kesan parasit disebabkan gandingan fizikal yang lebih rapat dan toleransi reka bentuk yang lebih sempit.

• Apabila kadar pensuisan meningkat, isyarat sememangnya mengembangkan spektrum frekuensinya, memburukkan lagi risiko gangguan elektromagnet (EMI).

Dalam susun atur yang padat, keadaan ini membawa kepada pelbagai masalah hiliran, termasuk cabaran pematuhan EMI dan gangguan dengan litar bersebelahan.

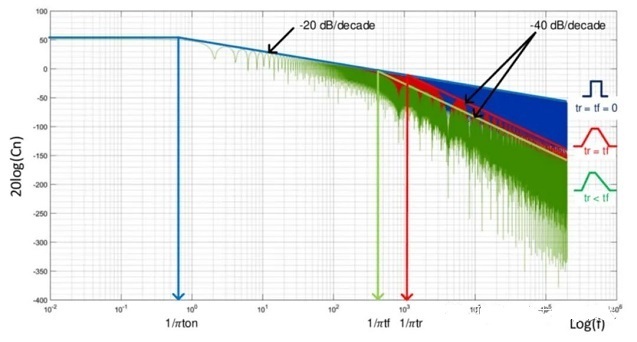

Tindakan pensuisan pantas menyokong peluasan spektrum isyarat, yang menguatkan risiko EMI.Spektrum frekuensi yang lebih luas menggalakkan gangguan dengan komponen dan sistem berdekatan.

Senario ini menjadi penting dalam bidang seperti elektronik automotif, peranti penjagaan kesihatan dan avionik, di mana ketepatan operasi dan kebolehpercayaan sistem secara langsung mempengaruhi langkah keselamatan.Perisai, pembumian dan penapisan lanjutan digunakan untuk mengurangkan gangguan.Kaedah ini diperhalusi untuk mengimbangi prestasi dengan keadaan operasi dunia sebenar.

Strategi Tebatan untuk Kesan dv/dt dan di/dt

Menangani akibat yang tidak diingini daripada nilai dv/dt dan di/dt yang tinggi melibatkan penggunaan teknik kejuruteraan yang direka dengan teliti:

• Susun Atur Komponen Dioptimumkan: Susun atur sistematik mengurangkan kapasiti parasit dan kearuhan, menghalang kemerosotan isyarat.Peletakan strategik mengelakkan laluan gandingan yang tidak diingini dalam reka bentuk.

• Rangkaian Pengagihan Kuasa Teguh: Rangkaian yang direka dengan baik mengatasi lonjakan sementara dalam voltan.

• Penapisan Bunyi Sasaran: Penapis yang disesuaikan untuk menyekat gangguan dalam julat frekuensi tertentu membantu mengekalkan kesetiaan isyarat.

Teknik tambahan yang bertujuan untuk pemisahan fizikal termasuk metodologi pengasingan seperti penggunaan manik ferit, penggunaan satah tanah, dan pergantungan pada PCB berbilang lapisan.Kejayaan mereka sangat bergantung pada kualiti penyepaduan dalam keseluruhan skema sistem.Kaedah berulang menggabungkan teori dengan ujian untuk meningkatkan kebolehsuaian.Pendekatan ini membantu mencapai prestasi yang boleh dipercayai dalam keadaan dunia sebenar.

Membudayakan Amalan Kejuruteraan Berfikiran Hadapan

Kerumitan mengurus kesan dv/dt dan di/dt memerlukan pemikiran kejuruteraan yang berfikiran ke hadapan dan menjangka.

• Ramalan Reka Bentuk Awal: Menggabungkan pemodelan parasit semasa peringkat reka bentuk awal untuk melaksanakan langkah yang berkesan secara proaktif.

• Falsafah Reka Bentuk Seimbang: Pendekatan berstruktur, menggabungkan teori dengan eksperimen praktikal, untuk membangunkan penyelesaian lanjutan yang disesuaikan dengan aplikasi tertentu.

• Alat Simulasi: Perisian simulasi lanjutan membantu dalam menangkap potensi interaksi parasit, membolehkan ujian maya berbilang konfigurasi sebelum komitmen terhadap prototaip fizikal.

Strategi yang lebih luas memberi tumpuan kepada peningkatan sistem yang mantap sambil mengendalikan kesan parasit.Sasaran kos, kebolehpercayaan dan reka bentuk adalah seimbang untuk mencapai prestasi yang stabil.

Teknologi Baharu dan Trend Pandangan Ke Hadapan

Dorongan tanpa henti ke arah kecekapan dan kekompakan litar yang lebih baik telah mendorong kemunculan teknologi transformatif yang direka untuk menangani cabaran parasit.

• Semikonduktor Jurang Jalur Lebar: Bahan seperti silikon karbida (SiC) dan galium nitrida (GaN) membawa kemungkinan baharu untuk prestasi litar.Ia membolehkan kelajuan pensuisan yang lebih tinggi dengan kehilangan tenaga yang minimum, membentuk semula cara cabaran dv/dt dan di/dt diurus.

• Pengoptimuman Reka Bentuk Algoritma: Ramalan EMI berasaskan pembelajaran mesin dan alatan susun atur automatik meningkatkan ketepatan dalam menangani kesan parasit, menawarkan peluang untuk reka bentuk penyesuaian dan khusus pengguna.

Kemajuan teknologi ini dibina di atas asas kuasa pengiraan, menawarkan keupayaan untuk memperhalusi konfigurasi litar pada tahap ketepatan yang sebelum ini tidak dapat dicapai.Memandangkan bidang ini terus berkembang, usaha inovasi dan kebolehpercayaan praktikal secara serentak kekal sebagai daya penggerak yang membentuk landskap masa depan reka bentuk elektronik.

Kesimpulan

Semikonduktor kuasa SiC dan GaN telah menjadi teknologi utama untuk meningkatkan kelajuan pensuisan, kecekapan dan ketumpatan kuasa dalam elektronik moden.Tingkah laku sementara pantas mereka membawa faedah prestasi utama, tetapi ia juga mewujudkan cabaran reka bentuk yang berkaitan dengan EMI, kesan parasit, haba dan kebolehpercayaan.Artikel tersebut menunjukkan bahawa pemahaman dv/dt dan di/dt, bersama-sama dengan susun atur yang teliti, penapisan dan reka bentuk terma, adalah perlu untuk pelaksanaan yang berjaya.Apabila bahan, alat reka bentuk dan kaedah kawalan terus bertambah baik, semikonduktor ini akan memainkan peranan yang lebih besar dalam sistem kuasa berprestasi tinggi pada masa hadapan.

Soalan Lazim [FAQ]

1. Apakah maksud di/dt, dan bagaimanakah ia memberi kesan kepada sistem elektronik?

Di/dt ialah kadar perubahan arus dari semasa ke semasa.Ia mempengaruhi kelajuan litar bertindak balas semasa pensuisan.Di/dt yang lebih tinggi meningkatkan kelajuan dan kecekapan pensuisan, tetapi ia juga boleh menyebabkan bunyi bising, tekanan pada komponen dan kemungkinan lonjakan voltan.Untuk mengurus ini, laraskan kawalan pintu masuk, perbaiki susun atur PCB dan gunakan litar perlindungan.

2. Apakah dv/dt, dan mengapa ia penting dalam peranti elektrik?

Dv/dt ialah kadar perubahan voltan dari semasa ke semasa.Ia penting dalam peranti pensuisan pantas kerana ia menentukan berapa cepat voltan boleh naik atau turun.Dv/dt tinggi meningkatkan kelajuan dan kecekapan sistem, terutamanya dalam peranti moden seperti SiC dan GaN.Walau bagaimanapun, ia juga boleh meningkatkan penebat bunyi dan tegasan, jadi reka bentuk dan penapisan yang betul diperlukan.

3. Apakah peranan yang dimainkan di/dt dan dv/dt dalam operasi IGBT?

Dalam IGBT, di/dt mengawal kelajuan arus meningkat apabila peranti dihidupkan, manakala dv/dt mengawal kelajuan perubahan voltan apabila ia dimatikan.Nilai yang lebih tinggi meningkatkan kelajuan pensuisan dan ketumpatan kuasa, tetapi ia juga meningkatkan hingar, kehilangan dan tekanan.Perintang gerbang, kaedah kawalan, dan reka bentuk litar yang betul digunakan untuk mengimbangi prestasi dan kebolehpercayaan.
