Pemrograman FPGA Xilinx dan Aliran Reka Bentuk Vivado Dijelaskan

Reka bentuk FPGA Xilinx memerlukan aliran kerja yang jelas yang menghubungkan penulisan HDL, simulasi, sekatan, sintesis, pelaksanaan, analisis masa, dan ujian perkakasan. Artikel ini menerangkan cara untuk mempelajari pembangunan FPGA menggunakan Vivado, menulis Verilog yang dapat disintesis, mengurus jam dan reset, menyahpepijat isu masa, dan mengesahkan reka bentuk pada papan Xilinx yang sebenar.

Katalog

Menjelajahi Tutorial FPGA Xilinx

Bekerja dengan FPGA mungkin terasa lebih berat secara mental berbanding perisian pada mulanya, sebahagiannya kerana tujuan bukan untuk melaksanakan arahan tetapi untuk menerangkan struktur perkakasan yang berjalan pada masa yang sama. Anda akhirnya berfikir tentang keselarasan, peraturan jam, tingkah laku reset, dan sama ada laporan masa bersetuju dengan apa yang anda percayai telah anda bina. Apabila orang berasa tertekan awal, ia sering bukan kerana mereka kurang usaha, tetapi kerana terlalu banyak bahagian yang bergerak berubah antara cubaan, dan sebab kegagalan menjadi licin dan menjengkelkan.

Cara yang tetap untuk maju adalah dengan mengulangi aliran kerja yang sama sehingga ia menjadi cukup biasa sehingga kesilapan mencolok. Kekalkan satu papan Xilinx yang disokong dengan baik di meja anda, mulakan dengan reka bentuk HDL yang kecil, simulasi sehingga bentuk gelombang masuk akal, jalankan sintesis dan pelaksanaan dalam Vivado, program peranti, dan kemudian sahkan tingkah laku pada pin sebenar. Walaupun proses ini mungkin kelihatan berulang, ia membantu mengurangkan ketidakpastian tentang sama ada masalah disebabkan oleh kod reka bentuk, sekatan, atau konfigurasi papan, menjadikan penyahpepijatan lebih efisien.

Dalam pembelajaran sehari-hari, bahagian curam dari lengkung biasanya berkelompok di sekitar beberapa kemahiran yang saling menguatkan: menggunakan aliran Vivado dengan tatatertib, menulis Verilog yang boleh disintesis yang memetakan seperti yang anda harapkan, dan menyahpepijat jurang yang tidak dapat dielakkan antara simulasi dan papan fizikal dengan kaedah yang anda percayai. Jika anda menganggap setiap binaan sebagai eksperimen terkawal, ubah satu pembolehubah, perhatikan kesan, dan catat apa yang anda lihat, anda akan perasan anda menghabiskan kurang masa meneka dan lebih banyak masa membentuk naluri yang boleh dipercayai.

Gunakan Aliran Projek Vivado dengan Cara yang Kekal Stabil dari Semasa ke Semasa

Vivado berfungsi kurang seperti butang kompilasi yang mudah dan lebih seperti saluran yang mengubah RTL menjadi reka bentuk yang dipasang dan dirouting yang harus hidup dalam realiti elektrik dan masa papan. Banyak pemula mendapati, kadang-kadang dengan cara yang sukar, bahawa banyak ketepatan terletak di luar HDL: sekatan, definisi jam, piawaian I/O, dan tetapan alat dapat dengan senyap memutuskan sama ada perkakasan berfungsi seperti yang dijanjikan oleh simulasi.

Aliran yang bersih bermula dengan mengekalkan persediaan projek yang sederhana dan boleh diulang, supaya anda dapat memberitahu bila anda benar-benar meningkatkan reka bentuk berbanding bila anda secara tidak sengaja mengubah persekitaran.

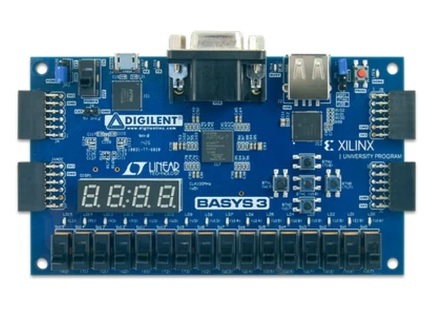

Pilih satu papan yang disokong dan kekal dengannya cukup lama untuk membina intuisi yang dapat anda gunakan semula. Papan dengan dokumentasi yang kukuh dan reka bentuk rujukan cenderung menurunkan kegelisahan latar belakang, kerana anda dapat menyemak semula penataan pin, jam, dan andaian kuasa tanpa memburu pos forum tidak rasmi.

Mulakan dengan modul atas yang menghasilkan hasil yang boleh dilihat dengan cepat. Maklum balas segera itu membantu anda mengesahkan bahawa jam berfungsi, pin dipetakan dengan betul, dan aliran bit dihasilkan seperti yang anda fikirkan.

Contoh tingkah laku tahap atas yang dapat diperhatikan:

• LED berkelip

• Echo UART

• Pengira yang memandu GPIO

Satu tabiat praktikal adalah untuk menyandarkan templat top-level kecil lebih awal. Sebagai contoh, simpan satu input jam, satu pendekatan reset yang anda fahami, dan satu bundle GPIO kecil dan konsisten. Apabila kerangka tetap sama dari projek ke projek, anda boleh memberi tumpuan kepada logik baru dan bukannya mengira semula asas setiap kali, sesuatu yang boleh terasa membosankan dan mengejutkan mudah melakukan kesilapan.

Sekatan adalah bahagian teras dalam reka bentuk FPGA dan bukan langkah penyesuaian akhir. Banyak masalah perkakasan awal berlaku walaupun ketika reka bentuk RTL adalah betul kerana sekatan jam yang hilang atau tidak betul, pin yang ditetapkan secara tidak betul, atau piawaian I/O yang tidak sepadan dengan keperluan papan sebenar.

Proses kerja yang konkrit yang menjadikan anda jujur adalah untuk mendefinisikan jam dalam XDC, memetakan port menggunakan XDC utama vendor sebagai rujukan, dan kemudian mengesahkan piawaian I/O terhadap skematik papan. Proses itu mungkin terasa sedikit birokratik pada mulanya, tetapi ia cenderung menggantikan kecurigaan yang samar dengan fakta yang boleh diperiksa.

Penutupan masa juga tidak terhad kepada reka bentuk yang pantas. Bahkan logik yang kelihatan perlahan di atas kertas boleh bertindak buruk jika alat menyimpulkan hubungan jam yang tidak disengajakan atau jika isyarat tidak segerak diuruskan secara santai. Menjadi selesa membaca laporan masa lebih awal boleh mengurangkan rasa tidak selesa “Saya harap ini baik-baik saja” apabila reka bentuk menjadi lebih besar.

Vivado sentiasa memberitahu anda tentang apa yang difikirkannya tentang reka bentuk anda; bahagian yang menyakitkan adalah sangat mudah untuk mengabaikan amaran dan kemudian menghabiskan berjam-jam menyelesaikan masalah yang telah diterangkan di konsol. Dari masa ke masa, orang yang bergerak lebih cepat sering kali adalah mereka yang membina tabiat tenang untuk memeriksa laporan selepas setiap larian, walaupun mereka menjangkakan semuanya baik-baik saja.

Selepas setiap larian sintesis/implementasi, simpan kategori laporan ini bersama pada baris senarai semak mereka sendiri:

• Status masa dan laluan kritikal

• Penggunaan sumber (LUT/FF/BRAM/DSP) berbanding jangkaan

• Hasil inferens (untuk RAM, blok DSP, dan struktur lain yang dimaksudkan)

Apabila amaran telah ada sejak binaan pertama, ia cenderung terus muncul dalam kegagalan yang paling aneh kemudian. Posisi yang produktif adalah untuk menganggap amaran memerlukan perhatian sehingga anda dapat menerangkan, dalam istilah kejuruteraan yang jelas, mengapa ia tidak berbahaya untuk reka bentuk khusus anda.

Tulis Verilog Sintesis yang Memetakan dengan Bersih pada Perkakasan FPGA

Kerja HDL lebih dekat dengan reka bentuk litar daripada pembangunan aplikasi, dan perubahan itu boleh mengejutkan secara emosional: anda boleh menulis Verilog yang sah yang menyimulasi dengan indah tetapi merangkumi sesuatu yang lebih perlahan, lebih besar, atau hanya berbeza daripada yang anda bayangkan. Matlamatnya adalah untuk menerangkan struktur yang boleh dilaksanakan FPGA secara boleh diramal: flip-flop, logik LUT, BRAM, dan blok DSP, supaya tingkah laku dan masa selari dengan niat anda.

Apabila pemetaan adalah boleh diramal, men-debug terasa kurang seperti berdebat dengan alat dan lebih seperti memperhalusi reka bentuk.

Garis dasar yang selesa bagi banyak pemula adalah domain jam tunggal dengan logik segerak yang mudah. Gunakan blok selalu berbunyi untuk keadaan berturutan dan penugasan berterusan (atau blok kombinasi yang ditulis dengan betul) untuk laluan kombinasi. Mencipta logik “seperti jam” dalam fabrik boleh berfungsi dalam kes niche, tetapi ia cenderung mengundang risiko domain jam kecuali anda sudah memahami penutupan jam, penghalaan, dan implikasi masa.

Tingkah laku reset adalah tempat lain di mana pilihan kecil boleh menghasilkan keputusan papan yang tidak konsisten dengan mengejutkan. Reset tidak segerak boleh berguna, namun ia juga boleh menghasilkan bahaya deassertion atau kepekaan terhadap perbezaan kuasa tahap papan semasa penghidupan. Banyak reka bentuk FPGA menggunakan reset sepenuhnya segerak atau penegasan tidak segerak dengan pelepasan segerak kerana pendekatan ini membantu mengurangkan tingkah laku penghidupan yang tidak konsisten semasa ujian penghidupan.

Logik FPGA secara semula jadi cenderung kepada saluran paip dan struktur selari. Kekecewaan biasa bagi pemula adalah mengharapkan pelaksanaan langkah demi langkah seperti perisian, kemudian merasa bingung apabila semuanya berlaku sekaligus. Lensa yang lebih berguna adalah untuk memutuskan apa yang anda pedulikan untuk blok tertentu dan kemudian merekabentuk secara eksplisit untuk hasil itu.

Lensa reka bentuk satu baris untuk prestasi dan pemetaan:

• Melaluiput (item per jam)

• Kelewatan (siklus dari input ke output)

• Pilihan pemetaan sumber (LUT berbanding BRAM berbanding DSP)

Sebagai contoh, penggandaan-penjumlahan boleh menyimpulkan potongan DSP dengan bersih, tetapi perubahan gaya kod kecil boleh mendorong alat ke arah aritmetik berasaskan LUT. Apabila penggunaan mengejutkan anda, sering kali berbaloi untuk berhenti sejenak dan bertanya soalan yang sedikit tidak selesa: adakah anda benar-benar menerangkan struktur perkakasan yang anda rancangkan, atau adakah anda menerangkan sesuatu yang setara dari segi fungsi yang memerlukan lebih banyak sumber?

Simulasi akan dengan gembira menerima struktur yang perkakasan sebenar tidak dapat laksanakan dengan cara yang anda bayangkan. Menjaga sempadan sintesis anda jelas mengurangkan keyakinan yang salah dan menjadikan hasil simulasi lebih mudah dibawa ke papan.

Corak biasa untuk disimpan dalam satu baris sebagai pengingat cepat:

• Elakkan kelewatan (#) dalam logik yang boleh disintesis

• Jangan bergantung kepada inisialisasi kecuali anda telah mengesahkan tingkah laku peranti/alatan

• Perhatikan latches yang tidak disengajakan daripada tugasan gabungan yang tidak lengkap

• Gunakan penyegerak yang betul untuk lintasan domain jam

Satu tabiat yang cenderung membuahkan hasil adalah menulis pemandu ujian kecil yang memeriksa diri yang mengesahkan anggapan yang anda rasa tergoda untuk diabaikan: tingkah laku reset, pusingan kaunter, protokol jabat tangan, dan keadaan sudut. Apabila projek berkembang, ujian ini menjadi kurang seperti kerja tambahan dan lebih seperti perkara yang menghalang anda daripada mengagak-agak segala-galanya.

Menyahpepijat Secara Sistematik dengan Simulasi dan Kejelasan Dalam Cip (ILA)

Bahkan simulasi yang baik tidak menjanjikan tingkah laku papan yang betul. Perkakasan sebenar membawa jitter jam, kelewatan I/O, keadaan awal yang tidak diketahui, dan input asinkron yang tidak selaras dengan tepi jam anda. Penyahpepijat yang paling pantas biasanya bukan yang membuat suntingan rawak, tetapi yang mempersempit masalah dengan pemerhatian berstruktur dan boleh menerangkan bukti apa yang mengubah fikiran mereka.

Pemandu ujian yang kukuh memeriksa tingkah laku selama banyak kitaran dan tidak menghindari senario yang tidak selesa. Jika anda memodelkan rangsangan yang realistik, simulasi menjadi tempat di mana anda membina keyakinan, bukan hanya tempat anda melihat isyarat beralih dan berharap ia bermakna sesuatu.

Rangsangan yang realistik yang cenderung mendedahkan logik yang rapuh:

• Melantun butang

• Ralat penggajian UART

• Tekanan balik dalam antara muka penstriman

• Urutan reset dengan masa yang tidak sesuai

Ia juga membantu untuk memisahkan pepijat ke dalam dua kumpulan supaya anda tidak mengejar jenis pembetulan yang salah:

• Pepijat fungsional: logik RTL adalah salah

• Pepijat integrasi: RTL adalah baik, tetapi jam/reset/anggaran I/O adalah tidak tepat

Simulasi sangat baik dalam mengesan pepijat fungsional; pengujian papan mempunyai cara untuk mendedahkan pepijat integrasi yang anda tidak mahu percayai adalah mungkin.

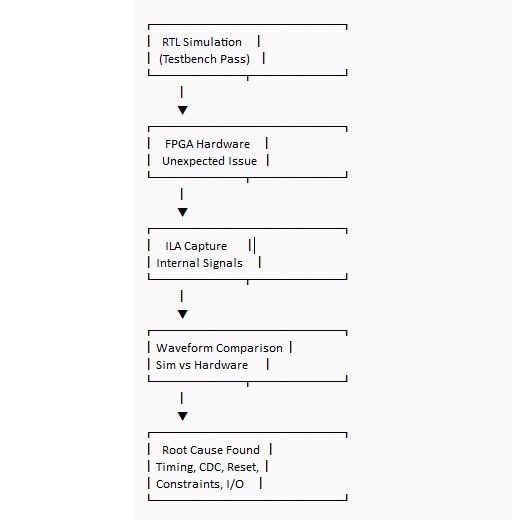

Apabila tingkah laku perkakasan tidak sependapat dengan pemandu ujian anda, Penganalisis Logik Terintegrasi (ILA) sering kali menjadi cara paling langsung untuk menggantikan spekulasi dengan jejak yang boleh anda kaji. Uji isyarat yang mewakili keputusan dan sempadan dalam reka bentuk, kemudian tangkap saat di mana perkara divergen dan bandingkan dengan bentuk gelombang simulasi yang diharapkan.

Isyarat yang cenderung menjadi ujian bernilai tinggi:

• Pengekodan keadaan FSM

• jabat tangan sah/sedia

• bendera FIFO penuh/kosong

• output penyegerak reset

Alur kerja praktikal adalah untuk memulakan dengan lebih sedikit probe dan tetingkap tangkapan yang lebih lebar. Ketika anda belajar di mana kegagalan terjadi, anda dapat mengetatkan pencetus dan menambah butiran. Menginstrumentasikan secara berlebihan boleh mengurangkan margin masa dan menyukarkan binaan, jadi biasanya lebih baik untuk menganggap penyisipan ILA sebagai langkah pengukuran yang fokus daripada sesuatu yang anda simpan sebagai langkah berjaga-jaga.

Beberapa kegagalan yang paling mendidik berlaku apabila simulasi kelihatan sempurna dan papan tidak stabil. Ketidakcocokan itu boleh terasa menyakitkan, tetapi ia juga merupakan tempat intuisi FPGA menjadi lebih tajam, kerana pembetulan biasanya terletak dalam jam, sekatan, atau kebersihan isyarat dan bukannya dalam algoritma.

Punca umum perbezaan simulasi/papan:

• Sekatan jam yang hilang atau tidak betul

• Metastabiliti daripada input yang tidak diselaraskan

• Variasi masa pelepasan reset di seluruh cip

• Isu CDC antara domain jam yang berbeza

• Perbezaan dalam keadaan awal

Perspektif yang cenderung mempercepat pembelajaran ialah memperlakukan masa dan kebolehan pemerhatian sebagai sifat yang anda bina secara sengaja dalam reka bentuk. Apabila projek kecil anda secara eksplisit mendefinisikan jam, mengikat I/O, menyegerakkan lintasan, dan mendedahkan isyarat dalaman untuk pengukuran, anda menghabiskan lebih sedikit masa berharap ia berfungsi dan lebih banyak masa membuat peningkatan terkawal yang boleh diterangkan. Pemikiran itu berkembang secara semula jadi dari LED berkelip kepada saluran paip yang lebih besar, antara muka, dan sistem terbenam pada peranti yang sama.

Xilinx (AMD) vs. Altera (Intel) FPG

Xilinx (AMD) dan Intel (Altera) kedua-duanya menghantar keluarga FPGA yang kelihatan setara di atas kertas, dan mudah untuk merasa yakin selepas pemeriksaan datasheet yang cepat. Suasana cenderung berubah kemudian, apabila realiti kejuruteraan harian mula menentukan kadar: tingkah laku alat pada peranti dan gred kelajuan anda yang tepat, sama ada IP yang anda anggap boleh digunakan sebenarnya boleh dilisenkan dalam organisasi anda, sama ada reka bentuk rujukan benar-benar selaras dengan jam dan reset anda, dan sama ada penutupan masa tetap stabil setelah reka bentuk menjadi gred pengeluaran.

Proses pemilihan lebih baik apabila anda memperlakukan FPGA sebagai sistem penyampaian, peranti + alat + IP + papan + dokumentasi + penyelenggaraan jangka panjang, kerana di situlah pasukan sama ada memperoleh momentum (dan tidur) atau mengumpulkan kebimbangan jadual yang tenang.

Ciri	Xilinx (AMD)	Intel (Altera)
Kedudukan Pasaran	Secara sejarah, pemimpin pasaran yang dikenali kerana portfolio produk yang luas dan menjadi yang pertama di pasaran dengan teknologi baru.	Pesaing yang kuat, terutamanya berkuasa dalam aplikasi pusat data dan jaringan, memanfaatkan kepakaran pembuatan Intel.
Seni Bina Teras	Logik secara asasnya berdasarkan Jadual Carian 6-input (LUT), menawarkan ketelitian yang tinggi dan fleksibiliti.	Menggunakan Modul Logik Adaptif (ALM), yang lebih kompleks dan boleh dikonfigurasi sebagai LUT yang lebih besar, berpotensi meningkatkan ketumpatan logik untuk reka bentuk tertentu.
Suite Perisian	Suite Reka Bentuk Vivado dan Platform Perisian Terpadu Vitis. Sering dipuji kerana antara muka mesra penggunanya untuk pemaju berpengalaman.	Suite Reka Bentuk Quartus Prime. Sesetengah pengguna mendapati GUI-nya lebih intuitif untuk pemula, dan ia dikenali kerana masa kompilasi yang lebih cepat dalam beberapa senario.
Keluarga Hujung Tinggi	Versal ACAPs (Platform Pecutan Pengkomputeran Adaptif) yang menggabungkan enjin skalar, boleh disesuaikan, dan pintar.	Agilex FPGAs, dikenali kerana prestasi tinggi dan kecekapan kuasa, dengan beberapa penanda aras menunjukkan kelebihan prestasi-per-watt.
Fokus Ekosistem	Fokus yang kuat pada pengintegrasian pemproses dan FPGA, seperti yang terlihat dalam keluarga Zynq. Popular untuk pembangunan aplikasi.	Sesuai untuk reka bentuk Sistem-on-Chip dan aplikasi industri, dengan portfolio IP yang kuat untuk jaringan dan RF.

Tentukan Pemilihan Menggunakan Had yang Boleh Disahkan, Bukan Jangkaan Jenama

Mulakan dengan keperluan yang boleh anda uji lebih awal, bukan tanggapan dari projek sebelumnya. Matlamatnya adalah untuk mengurangkan “kejutan pada minggu ke-10,” di mana kekecewaan dan kerja semula cenderung bertambah.

Senarai semak had:

• Sumber logik: LUTs/ALMs, pendaftaran, ketersediaan penghalaan, dan siling penggunaan yang dijangkakan

• Sumber DSP: bilangan blok, mod ketepatan, pra-penambah, pilihan cascade/topologi, dan tingkah laku pemetaan bagi teras matematik anda

• Memori dalam cip: BRAM/URAM (atau setara M20K), kapasiti keseluruhan, mod port, jalur lebar per jam, dan corak pertikaian

• I/O berkelajuan tinggi: kelas SERDES, bilangan jalur, kadar baris maksimum, pilihan jam rujukan, dan sokongan protokol yang terikat dengan kes penggunaan anda

• Memori luaran: varian DDR3/DDR4/LPDDR, kematangan pengawal, tingkah laku kalibrasi, dan andaian margin SI tahap papan

• Ketangguhan dan ketentuan: sasaran dari hujung ke hujung, belanjawan setiap peringkat, toleransi jitter, dan strategi CDC (termasuk bagaimana reset melintasi domain)

• Envelope kuasa/panas: anggaran pertukaran kes terburuk, mod kuasa pemancar, andaian heatsinking, dan julat ambien

Projek FPGA sebenar sering menunjukkan bahawa saiz yang tepat dalam peranti tidak menjamin operasi berkelajuan tinggi yang boleh dipercayai. Reka bentuk yang nampaknya boleh diterima pada penggunaan 70–80% boleh menjadi tidak stabil selepas menambah logik debug, perlindungan CDC, FIFOs, pengendalian ralat, dan margin masa yang diperlukan untuk operasi praktikal.

Jika pasukan anda pernah kehilangan seminggu kerana sesak penghalaan yang mengganggu, daya tarik untuk menaikkan satu saiz peranti adalah mudah untuk difahami. Perdagangan kos biasanya tidak linear: bahagian yang sedikit lebih besar boleh membeli masa yang lebih tenang, kurang putaran alat, dan kurang pembinaan lewat malam.

Anggap Aliran Alat Seperti Keperluan yang Tidak Dapat Dihilangkan

Aliran alat cenderung menjadi pemisah tersembunyi antara rancangan yang kelihatan mantap dan rancangan yang terus tergelincir. Orang sering meremehkan berapa banyak jalur emosi yang terbakar pada iterasi yang perlahan atau tidak dapat diramalkan, terutamanya apabila pembinaan mengambil masa berjam-jam dan modus kegagalan adalah kabur.

Senarai semak penilaian aliran alat:

• Kelajuan iterasi: sintesis + tempat/rute + masa bitstream pada perkakasan CI anda, bukan mesin demo vendor

• Tingkah laku penutupan masa: tren QoR, kestabilan merentasi benih, dan kepekaan kepada perubahan had kecil

• Had dan kebolehamatan: kejelasan SDC/XDC, ketepatan pemodelan jam, pengendalian laluan palsu/multicycle, dan sejauh mana pelanggaran boleh didebug

• Instrumen debug: aliran penyisipan penganalisis logik, fleksibiliti probe, kedalaman pemicu, dan berapa kerap anda perlu menyusun semula untuk mengamati isyarat

• Kesuaian persekitaran: versi OS yang disokong, pembinaan tanpa kepala, geseran pelesenan, dan sejauh mana ia sepadan dengan aliran kerja pasukan anda

• Mesra CI/VCS: kebolehan pengulangan, keluaran yang deterministik (sejauh yang dibenarkan oleh alat), kebolehan skrip, dan rasa sakit peningkatan

Sebelum berkomitmen, jalankan percubaan penutupan masa pada sesuatu yang mewakili (bukan mainan). Sertakan jam sebenar anda, sekurang-kurangnya satu antara muka memori luaran, dan sekurang-kurangnya satu blok I/O berkelajuan tinggi. Jejak:

• Masa kompilasi jam dinding per iterasi

• Kestabilan slack merentasi beberapa benih

• Seberapa cepat seorang jurutera dapat mendiagnosis tiga isu masa yang pertama tanpa pengetahuan puak

Eksperimen itu cenderung menghasilkan sejenis kejelasan yang tidak dimiliki oleh senarai semak ciri. Ia juga mendedahkan sama ada pasukan anda akan berasa stabil atau sentiasa tegang semasa fasa integrasi.

Ketersediaan IP dan Lesen: Di Mana Jadual Selalunya Ketat

Walaupun sumber FPGA mentah kelihatan serupa, jadual sering bergantung kepada realiti IP. Inilah di mana pasukan boleh merasa terkejut: terasnya wujud, tetapi model lesen, usaha integrasi, atau kualiti dokumentasi menjadikannya perlahan.

Senarai semak IP dan lesen:

• Tumpuan protokol: PCIe, Ethernet MAC/PCS, JESD204, pengawal DDR, dan mana-mana antara muka niche yang anda bergantung

• Terma lesen: node-locked berbanding floating, pelanjutan ciri, implikasi pelayan binaan/CI, dan sebarang sekatan masa larian atau penyebaran

• Reka bentuk rujukan: pengiraan lorong, pelan jam, urutan reset, seni bina DMA, dan sama ada ia sepadan dengan sempadan sistem anda

• Hasil sokongan: jangkaan penyelenggaraan jangka panjang, kadar tampalan, dan cara isu-isu dikategorikan

Satu titik halus yang dipelajari oleh pasukan dengan cara yang sukar: IP yang tersedia tidak sama dengan IP yang boleh digantikan. Demo makmal boleh menyembunyikan kerja integrasi yang diperlukan untuk mencapai sasaran latensi, penampan, dan jam anda. Merancang masa untuk pengesahan, dan memprioritaskan IP dengan dokumentasi langsung dan contoh baik yang diketahui, sering mengurangkan tahap tekanan kemudian, walaupun penilaian awal terasa lebih lambat.

Ekosistem Papan, Risiko Pembawaan, dan Keselesaan Platform Yang Baik Dikenali

Pilihan FPGA berkaitan dengan realiti papan. Semasa pembawaan, masa sering hilang ke dalam ketidakpastian platform dan bukannya RTL: satu sekatan jam yang terlepas, pergantungan reset yang tidak jelas, atau saluran pemancar yang hanya marginal pada suhu tertentu.

Senarai semak papan dan platform

• Papan penilaian dan platform rujukan: ketersediaan, kestabilan semakan, dan sama ada reka bentuknya digunakan secara meluas di lapangan

• Panduan penyampaian kuasa: sasaran PDN, pendekatan pemisahan, jangkaan urutan rel, dan anggapan toleransi tumpukan

• Rujukan susun atur berkelajuan tinggi: panduan pengaliran pemancar, nota pematuhan, dan pembentukan yang terbukti

• Akses debug: kestabilan JTAG, mod boot/pengkonfigurasian, sokongan flash konfigurasi, dan keterlihatan ke dalam rel/jam

• Responsif sokongan: saluran vendor, nisbah isyarat-ke-noise komuniti, dan masa pusingan untuk isu alat/IP

Menggunakan platform yang diterima secara luas dengan reka bentuk rujukan yang terbukti boleh menjadikan pembawaan sistem lebih terstruktur dan boleh diramalkan. Pendekatan ini membantu penyelesaian bergerak dari ketidakpastian yang luas kepada pengesahan terukur langkah demi langkah, meningkatkan kecekapan pembangunan.

Penutupan Masa

Penutupan masa adalah di mana perbezaan vendor menjadi nyata, terutama apabila penggunaan meningkat dan pelbagai domain jam berinteraksi. Pada tahap ini, kemajuan reka bentuk mungkin kekal stabil dan boleh diramalkan atau menjadi sukar apabila perubahan kecil mencipta variasi masa yang besar.

• Penambahbaikan kesesakan: bagaimana tekanan pengaliran meningkat apabila penggunaan meningkat, dan di mana ia mula melonjak

• Kebolehramalan Fmax: seberapa sering sekatan sederhana membawa anda dekat, berbanding memerlukan penyetelan manual yang berat

• Kualiti lapor: sama ada laporan masa menunjukkan pembaikan yang boleh diambil tindakan, bukan sekadar senarai pelanggaran panjang

• Ketahanan: tingkah laku merentasi variasi PVT dan merentasi biji pelaksanaan

Secara amnya lebih selamat untuk menganggap usaha penutupan tumbuh dengan tidak linear dengan ketumpatan. Melepasi ambang tertentu, ubahan kecil pada RTL boleh mengubah slack dari sihat kepada rapuh. Slack arsitektural, pengantaraan paip, pemilihan perancangan lantai, dan memilih peranti dengan ruang untuk bernafas, sering mengatasi penyetelan sekatan heroik yang tidak disukai oleh sesiapa pun untuk dipelihara.

Bandingkan Bahagian Tepat

Spesifikasi berubah mengikut generasi dan dalam satu keluarga sahaja. Dua bahagian dengan nama yang serupa boleh berkelakuan berbeza cukup untuk mengganggu rancangan, terutama setelah pembungkusan, gred kelajuan, dan kematangan alat memasuki gambar.

• Gred kelajuan: Fmax yang boleh dicapai, tingkah laku margin pemancar, dan perbezaan model masa

• Pakej: bilangan I/O, penempatan bank, kesan SI, tingkah laku terma, dan sekatan pengujian

• Had ciri SKU: blok yang dinyahaktifkan, kemampuan pemancar yang berkurang, nisbah memori, atau sekatan protokol pada variasi tertentu

• Kematangan alat: tahap sokongan peranti, kadar pelepasan, dan sama ada pasukan anda boleh menstandardkan pada versi alat yang stabil

Kaedah perbandingan praktikal:

• Model masa vendor yang dipetakan kepada jam dan antara muka sebenar anda

• Anggaran kuasa menggunakan kadar togol yang realistik, kitaran tugas, dan tetapan pemancar

• Sekatan pinout/bank yang diselaraskan dengan keperluan papan anda dan peta penyambung

• Versi alat yang boleh diterima oleh organisasi anda untuk sepanjang hayat produk (termasuk CI)

Kerangka Keputusan Yang Cenderung Tahan Apabila Keadaan Menjadi Tegang

Apabila tekanan jadual meningkat, rangka kerja yang teras dalam pengukuran membantu mengelakkan perubahan yang dipacu oleh penyesalan. Ia juga membantu pasukan merasa lebih tenang, kerana keputusan mempunyai jejak kertas yang berkaitan dengan hasil yang diperhatikan dan bukannya optimisme.

Urutan pemilihan yang seimbang:

1) Kunci keperluan yang boleh diukur: sumber, I/O, memori, latensi, dan bajet kuasa/thermal.

2) Prototip subsistem yang paling sukar pada setiap calon: tingkah laku masa + aliran kerja debug + slaid/CI pembinaan.

3) Menilai kematangan IP dan perlesenan terhadap pelan integrasi anda, bukan ringkasan pemasaran.

4) Pilih pilihan dengan ruang tambahan dan gelung iterasi yang paling boleh diramalkan, bukannya yang hanya memenuhi minimum.

Inti pengajaran adalah bahawa FPGA terbaik jarang kali yang mempunyai angka tajuk yang paling mencolok. Pasukan biasanya bergerak lebih cepat, dan dengan kurang keraguan, apabila platform menyokong konvergensi yang stabil, pembinaan yang boleh diulang, dan penyelesaian yang boleh dipelihara sepanjang hayat produk.

Rantaian Alat Inti

Peranan Vivado dalam Aliran Kerja FPGA

Vivado cenderung menjadi pusat operasi projek FPGA Xilinx, bukan kerana ia glamor, tetapi kerana di sinilah setiap anggapan akhirnya diuji terhadap realiti alat. Ia mengambil HDL dan sekatan, menghasilkan senarai rangkaian, menjalankan penempatan dan penghalaan sambil menyelaraskan masa dan peraturan reka bentuk fizikal, dan kemudian menghasilkan bitstream yang memprogram peranti.

Cara praktikal untuk memahami Vivado adalah untuk melihatnya sebagai dua sistem yang terhubung: sistem penukaran RTL-ke-senarai rangkaian dan pengoptimum pelaksanaan fizikal. Ini menerangkan mengapa RTL yang betul secara logik masih boleh menghasilkan keputusan yang tidak stabil atau tidak konsisten apabila sekatan tidak lengkap, definisi jam tidak tepat, atau struktur reka bentuk mencipta masalah penghalaan dan masa.

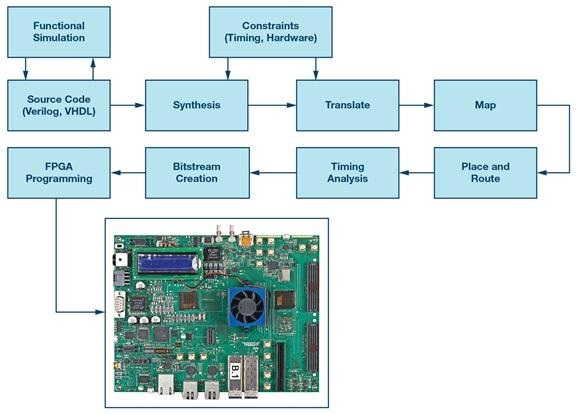

Kebanyakan projek mengikuti aliran kerja yang biasa, walaupun butirannya berbeza mengikut keluarga peranti dan gaya aliran.

• Sintesis: menterjemahkan RTL ke dalam representasi tahap gerbang dan menginfer struktur khusus peranti.

• Pelaksanaan: melaksanakan penempatan, penghalaan, dan pengoptimuman yang dipacu oleh masa di bawah sekatan fizikal.

• Penjanaan bitstream: mengeluarkan imej konfigurasi dan menyemak hasil yang dilaksanakan terhadap sekatan dan peraturan alat.

Jadual cenderung menjadi tegang bukan apabila bitstream dihasilkan sekali, tetapi apabila pasukan memerlukan bitstream untuk bertindak sebagai output yang boleh dipercayai: keputusan yang serupa merentasi binaan semula, margin masa yang dapat bertahan pada tahap kelajuan sasaran, dan kestabilan apabila pengeditan RTL kecil dilakukan untuk pembetulan fungsional. Di situlah binaan semalam berhenti menjadi menghiburkan.

Pasukan yang bergerak lebih cepat dari masa ke masa biasanya berhenti merawat laporan sebagai kertas kerja dan mula merawatnya sebagai bukti kejuruteraan. Apabila artefak binaan dikumpulkan secara konsisten, perbincangan reka bentuk menjadi kurang emosional dan lebih konkrit, yang merupakan kelegaan apabila tarikh akhir semakin mendekat.

• Laporan sintesis/pelaksanaan: penggunaan, primitif yang diinfer, amaran, dan ringkasan struktur.

• Output masa: WNS/TNS, titik akhir gagal, laluan terperinci, dan ringkasan interaksi jam.

• Sekatan XDC: jam, peraturan I/O, pengecualian, dan tugasan pin fizikal.

• Titik pemeriksaan yang dilaksanakan (DCP): snapshot yang boleh diulang yang menyokong iterasi pantas dan eksperimen terkawal.

Pola yang muncul dalam kerja sebenar adalah bahawa set laporan yang bersih dan konsisten dalaman sering memberikan ramalan kemajuan yang lebih lancar daripada satu banner hijau "LULUS". Banner boleh menyembunyikan kerapuhan; laporan biasanya tidak.

Pemasangan dan Penyediaan Persekitaran

Penyediaan yang sekadar melancarkan GUI adalah mudah untuk dirayakan dan mudah untuk后后后后后，后后后后后。 Penyediaan yang dipercayai oleh pasukan adalah membosankan dengan cara yang baik: mereka bertindak dengan cara yang sama di bawah automasi, mereka konsisten merentasi mesin, dan mereka tidak mengejutkan anda selepas kemas kini alat.

Pilih edisi Vivado ML yang sepadan dengan sasaran peranti anda, kemudian aktifkan hanya keluarga peranti yang anda sebenarnya merancang untuk bina. Ini mengurangkan penggunaan disk dan masa pengindeksan, dan ia juga mengurangkan kemungkinan kesilapan konfigurasi merentasi keluarga secara tidak sengaja yang boleh menyia-nyiakan satu petang.

Dalam pasukan pembangunan berbilang papan, mengekalkan senarai peranti yang disokong yang ditentukan untuk setiap projek membantu menjaga pembangunan lebih terkawal dan konsisten daripada bergantung kepada alat atau bahagian yang kebetulan dipasang.

Output Vivado boleh beralih merentasi versi kerana algoritma penempatan, penghalaan, dan masa berkembang dan pepijat dibetulkan (atau digantikan dengan pepijat yang berbeza). Banyak pasukan mendapatkan binaan yang lebih tenang dengan mengepinkan satu versi alat setiap cawangan pelepasan dan menaik taraf dalam langkah yang dirancang daripada terapung secara berterusan.

Apabila mencuba versi yang lebih baru, pasukan sering membandingkan isyarat praktikal kesihatan alat sebelum menganggapnya sebagai garis asas baru: margin masa, perubahan penggunaan, delta amaran, dan sebarang mesej liputan sekatan baru. Masa yang dihabiskan untuk melakukan perbandingan itu biasanya lebih mudah daripada berdebat di akhir kitaran mengenai sama ada masa tiba-tiba menjadi lebih teruk tanpa sebab.

Untuk binaan baris perintah, sistem CI, dan pelayan binaan bersama, persekitaran pembangunan mesti berfungsi dengan konsisten di semua sistem dan bukannya bergantung pada konfigurasi mesin individu.

• Skrip tetapan: sumber tetapan alat yang betul supaya laluan, perpustakaan, dan kebergantungan runtime dapat diselesaikan dengan konsisten.

• Aliran berpandu Tcl: lebih baik menggunakan binaan yang diskrip untuk larian yang boleh diulang, laporan yang uniform, dan integrasi CI.

• Disiplin antara muka binaan: kekalkan input dan output yang stabil supaya perubahan adalah disengajakan dan boleh disemak.

Aliran kerja pembangunan yang biasa adalah untuk pertama sekali melengkapkan binaan GUI yang stabil untuk mengesahkan reka bentuk, kemudian beralih ke aliran berasaskan Tcl supaya proses binaan tidak lagi bergantung pada tetapan GUI, data yang disimpan, atau perbezaan antara mesin pembangunan.

Laporan yang Anda Ingin Baca Seperti Diagnostik

Sebahagian besar momen reka bentuk yang gagal tidaklah misteri untuk waktu yang lama jika laporan dibaca sebagai satu cerita tentang apa yang dipercayai oleh alat. Amaran, liputan sekatan, dan laluan masa cenderung untuk mendokumentasikan mod kegagalan secara terang-terangan, walaupun tidak selalu dalam urutan yang paling mesra.

Pasukan meningkat dengan cepat apabila mereka menganggap output Vivado sebagai gelung maklum balas harian dan bukannya sesuatu yang dibuka hanya apabila binaan rosak.

Laporan ini sering menjadi tempat pertama di mana pergeseran niat menjadi jelas, dan itu boleh menjadi agak melegakan: sekurang-kurangnya masalah itu konkrit.

• Penggunaan sumber: LUT, FF, BRAM, DSP, URAM berbanding had alat dan ruang.

• Semakan inferens: gaya RAM yang tidak dijangka, inferens DSP yang hilang, pemetaan primitif yang mengejutkan.

• Amaran struktur: rangkaian keluaran tinggi, muxing lebar, rangkaian kombinasi yang panjang.

• Amaran: inferens latch, pengendalian kepekaan yang tidak lengkap, logik yang tidak tersambung atau dipangkas.

Inferens latch dan laluan kombinasi panjang yang tidak disengajakan sering muncul dalam praktik. Alat akan melaksanakannya tanpa aduan, dan itu boleh terasa menipu apabila masa kemudian enggan untuk bekerjasama dengan cara yang kelihatan rawak sehingga laporan laluan dibaca.

Penutupan masa menjadi kurang tertekan apabila pasukan tahu apa yang dioptimumkan oleh alat dan mengapa ia memilih kompromi tertentu.

• Isyarat slack: WNS sebagai pelanggaran tunggal terburuk; TNS sebagai penyebaran pelanggaran keseluruhan.

• Pecahan laluan: di mana kelewatan terkumpul (kedalaman logik, penghalaan, penguncupan, atau andaian sekatan).

• Pemodelan jam: sama ada laluan dianalisis seperti yang dimaksudkan, diabaikan, atau dikelompokkan dengan tidak betul.

Satu pengajaran halus yang diserap oleh pasukan berpengalaman adalah bahawa kesakitan masa sering kali merupakan masalah pemodelan sekatan dahulu dan masalah RTL kedua. Apabila model jam salah, ia boleh menghabiskan hari untuk mengoptimumkan endpoint yang salah dan masih merasakan seolah-olah alat tidak mendengar.

Jurang sekatan adalah pelanggar berulang, sebahagiannya kerana mereka tidak selalu kelihatan dramatik sehingga projek matang.

• Jurang definisi jam: jam utama yang hilang atau tidak betul.

• Jurang jam yang dihasilkan: jam yang dibahagikan/dimultiplikasi/diubah hala tidak diisytiharkan, memaksa alat untuk meneka.

• Jurang definisi I/O: sekatan I/O yang hilang yang membawa kepada andaian yang optimistik dan kejutan di peringkat papan kemudian.

• Penyalahgunaan pengecualian: pengecualian yang hilang atau pengecualian yang terlalu luas untuk dipercayai.

Satu tabiat pragmatik adalah untuk menganggap XDC sebagai spesifikasi hidup dan bukannya fail tampalan. Apabila pengecualian diperkenalkan, pasukan yang tidur dengan lebih baik cenderung untuk mengekalkan mereka dalam skop yang sempit, diterangkan, dan diikat kepada hubungan masa yang sebenar dan bukannya menggunakannya untuk menenangkan pelanggaran yang memerlukan perhatian.

Strategi Sekatan XDC

Fail XDC ialah tempat niat reka bentuk terpaksa menjadi jelas. Apabila ia sedikit salah, tingkah laku masa yang terhasil boleh kelihatan kacau walaupun alat berfungsi dengan deterministik yang sempurna.

Nyatakan jam secara eksplisit, kemudian sahkan bahawa alat menyebarkannya seperti yang anda harapkan. Masalah model jam sering kali lebih mudah untuk diperbaiki daripada isu-isu masa seni bina yang lebih mendalam, menjadikannya lebih mudah untuk diselesaikan semasa analisis masa dan pengesanan ralat.

• Jam utama: ditakrifkan dari pin atau dari output MMCM/PLL.

• Jam yang dihasilkan: ditakrifkan untuk domain yang dibahagikan, dimultiplikasi, atau diubah hala.

• Hubungan tidak segerak: diisytiharkan melalui kumpulan jam atau hubungan eksplisit.

Di papan sebenar, satu jam yang dihasilkan yang terlepas boleh menghasilkan gambaran masa yang menyesatkan yang membakar hari, terutamanya apabila alat mengoptimumkan ke arah endpoint yang tidak pernah dimaksudkan untuk dianalisis bersama.

Sekatan I/O membentuk andaian elektrik dan masa yang digunakan alat, dan itu boleh menentukan dengan senyap sama ada kejayaan makmal bertukar menjadi “kejayaan sistem.”

• Piawaian elektrik: Piawaian dan voltan I/O yang selaras dengan reka bentuk papan.

• Disiplin pin: kunci lokasi pin setelah pemetaan stabil untuk mengelakkan pergolakan.

• Masa antara muka: kelewatan input/output yang mencerminkan peranti luaran, bukan lalai alat.

Kekecewaan pada peringkat akhir yang biasa ialah: Ia memenuhi masa dalam binaan, tetapi antara muka gagal di bawah trafik sebenar. Hasil itu sering kali berpunca dari andaian I/O lalai yang tidak pernah dikemas kini untuk memadankan papan dan bajet masa peranti luaran.

Pengecualian boleh memperjelas niat, dan ia juga boleh mencipta ilusi kemajuan yang rapuh jika ia terus wujud selepas pembenaran asalnya.

• Laluan palsu: digunakan hanya apabila laluan itu benar-benar bukan sebahagian daripada masa fungsional.

• Laluan berbilang kitaran: digunakan hanya apabila hubungan penangkapan benar-benar melangkaui beberapa kitaran dan didokumenkan.

• Kebersihan pengecualian: kekalkan set kecil, semak selepas perubahan RTL/laluan utama yang besar, dan tamatkan entri yang tidak relevan.

Beberapa bug masa yang paling mahal datang daripada pengecualian yang pernah tepat, kemudian secara senyap menjadi tidak tepat selepas perubahan laluan. Alat akan mematuhi tanpa aduan, yang merupakan apa yang membuat mod kegagalan ini sangat tidak menyenangkan.

Corak Kegagalan Tipikal dan Cara Menyelesaikannya dengan Berkesan

Masalah tertentu berulang merentasi projek, tanpa mengira sama ada aplikasi adalah rangkaian, penglihatan, kawalan, atau penggerak. Mengiktiraf corak awal cenderung mengurangkan beban emosi pembaikan, kerana pasukan boleh bergerak dari mengapa ini berlaku kepada playbook mana yang terpakai.

Situasi ini sering kali terasa seperti alat itu degil, tetapi punca akar biasanya dapat dijejaki.

• Kedalaman kombinasi: laluan panjang akibat tiada atau kekurangan pemetaan.

• Tekanan fanout: rangkaian kawalan fanout tinggi yang mendapat manfaat daripada penggandaan, penampan, atau penyusunan semula.

• Pemodelan sekatan: definisi jam atau hubungan yang menggambarkan dengan salah apa yang harus dianalisis.

Urutan yang cenderung berfungsi dengan baik adalah: sahkan model masa (jam dan hubungan), fokus pada titik akhir yang paling gagal terlebih dahulu, kemudian perluaskan kepada perubahan seni bina hanya jika bukti laluan menyokongnya.

Ini adalah salah satu pengalaman yang lebih merosot dalam kerja FPGA, terutamanya kerana ia terasa seperti realiti tidak adil. Biasanya, ia hanya kerana simulasi tidak menekankan mod kegagalan yang sama.

• Tingkah laku CDC/reset: urutan reset dan lintasan domain jam yang jarang disimulasikan dengan realistik.

• Andaian I/O: I/O yang tidak terhad atau salah had yang menghasilkan antara muka sebenar yang marginal.

• Tingkah laku permulaan: bergantung pada nilai awal yang tidak memetakan dengan bersih kepada tingkah laku pengaktifan peranti.

Pasukan yang lebih stabil membawa strategi CDC dan reset ke dalam perbincangan reka bentuk lebih awal, menganggapnya sebagai sebahagian daripada seni bina reka bentuk dan bukannya fasa pembersihan selepas “logik sebenar” diselesaikan.

Masalah ini biasa kerana tempat dan laluan memberi respon dengan tajam kepada perubahan struktur netlist, walaupun perubahan fungsionalnya kelihatan kecil.

• Sensitiviti netlist: refaktor kecil boleh mengubah keputusan pengemasan, penempatan, dan kesesakan laluan.

• Pengaliran sekatan: perubahan XDC kecil (atau liputan yang hilang) boleh memperkuat variasi masa.

• Kebiasaan mitigasi: pelaksanaan berperingkat, pemeliharaan hierarki terpilih, dan sekatan yang stabil.

Apabila pasukan mengadopsi kebiasaan mitigasi ini, iterasi cenderung terasa lebih boleh diramal, yang mengurangkan godaan untuk membekukan reka bentuk lebih awal kerana takut akan merosakkan masa lagi.

Pertimbangan Lesen

Lesen cenderung menjadi perbincangan apabila sebuah projek melanggar had liputan peranti atau apabila ciri-ciri lanjutan diperlukan untuk aliran kerja tertentu.

• Piawaian: sering diselaraskan dengan papan pembelajaran asas dan pertengahan serta aliran asas.

• Perusahaan: sering diselaraskan dengan sokongan peranti yang lebih luas dan kemampuan lanjutan.

Untuk pasukan, lesen terapung yang disokong oleh pelayan lesen sering lebih mudah untuk ditingkatkan daripada lesen terkunci nod, terutamanya apabila binaan dijalankan pada mesin yang dikongsi, pelayan binaan khusus, atau pelari CI. Ramai pasukan lebih suka menyelaraskan lesen dengan peta jalan peranti lebih awal daripada kemudian, kerana kejutan lesen mempunyai kebiasaan muncul apabila menukar peranti sudah mahal dan secara politik sukar.

Gelung kejuruteraan yang konsisten cenderung untuk meramalkan kemajuan yang lebih stabil daripada sebarang pengoptimuman bijak tunggal: pastikan sekatan selaras dengan realiti, baca laporan secara rutin (walaupun anda lebih suka tidak), perbaiki punca akar daripada menenangkan gejala, dan pastikan binaan dapat diulang. Apabila gelung itu ditubuhkan, Vivado terasa kurang seperti kotak hitam dan lebih seperti panel instrumen, dan penutupan masa beralih daripada beban saat akhir kepada sesuatu yang boleh diuruskan oleh pasukan secara sengaja.

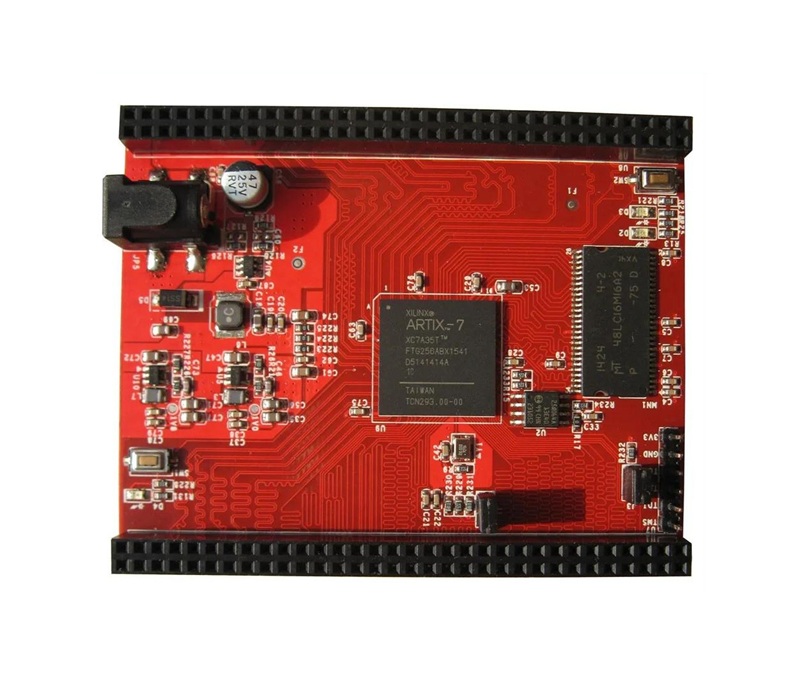

Portfolio dan Ekosistem Xilinx

Memilih antara peranti Xilinx cenderung berjalan dengan lebih lancar apabila titik permulaan adalah integrasi yang mengelilingi (pemproses, antaramuka memori, laluan but, dan kebergantungan pada tahap papan), bukan hanya perbandingan jumlah LUT mentah. Pembingkaian itu biasanya sepadan dengan cara jadual sebenar dan risiko sebenar muncul.

FPGA diskret cenderung sesuai apabila pasukan ingin memiliki sepenuhnya seni bina papan dan beban kerja cenderung kepada tingkah laku perkakasan deterministik dengan kawasan permukaan perisian yang minima. SoC kelas Zynq cenderung sesuai apabila reka bentuk mendapat manfaat daripada CPU yang dekat dengan logik peng加celleran supaya kawalan dan laluan data dapat berkembang bersama tanpa menjadikan papan sebagai perundingan multi-cip. Modul gaya Kria SOM cenderung sesuai apabila rancangan adalah untuk bergerak cepat dan mengurangkan ketidakpastian pelancaran papan dengan memperlakukan pengkomputeran, memori, dan penyimpanan but sebagai blok binaan pra-kelayakan.

FPGA diskret cenderung sesuai untuk:

• kawalan reka bentuk papan maksimum

• saluran paip deterministik dengan kebergantungan perisian terhad

SoC Zynq cenderung sesuai untuk:

• penggabungan CPU+peng加celler yang ketat

• pengkomputeran/kawalan bersatu pada satu peranti

• evolusi HW/SW iteratif

Kria SOM cenderung sesuai untuk:

• masa ke produk yang lebih pendek

• pendedahan tahap papan yang berkurang dengan menggunakan subsistem pengkomputeran yang disahkan

FPGA biasa sering sesuai apabila masalah didorong oleh tekanan penutupan masa, keperluan I/O yang luar biasa, atau paip aliran yang berfungsi terbaik sebagai perkakasan fungsi tetap. Kelewatan yang dapat diramalkan dan laluan data yang terstruktur sering meningkatkan kawalan, pengesahan, dan penyahpepijatan, terutamanya apabila seni bina kekal teratur.

Peranti berdiri sendiri muncul dengan kerap dalam:

• pengantaraan sensor

• kawalan motor

• pemprosesan paket kadar sederhana

• jambatan protokol

Di lapangan, sumber kekecewaan yang berulang bukanlah RTL itu sendiri tetapi kewajipan papan sekeliling yang tiba secara senyap dan kemudian mendominasi laluan kritikal. Rel kuasa, strategi konfigurasi dan but, penjanaan jam, susun atur memori luar (apabila ada), dan akses debug boleh menjadi sekatan yang membentuk keseluruhan produk. Satu peraturan praktikal ialah semakin sederhana cerita memori luar dan semakin sedikit penyambung berkelajuan tinggi yang terlibat, semakin memuaskan pengalaman FPGA berdiri sendiri. Sebaik sahaja DDR luar dan aliran but multi-langkah menjadi tidak dapat dielakkan, daya tarik integrasi SoC atau modul mula merasa kurang seperti ciri dan lebih seperti kelegaan.

Keluarga yang dioptimumkan untuk kos biasanya bertujuan untuk campuran LUT, BRAM, dan DSP yang diukur di bawah bajet kuasa yang terhad. Mereka muncul dengan banyak dalam produk di mana pasukan kejuruteraan mahukan kemampuan yang dihormati tanpa membayar cukai papan dan terma yang datang dengan antaramuka ekstrem.

Zon pendaratan biasa termasuk:

• kawalan terbenam

• penggabungan I/O julat pertengahan

• pemprosesan isyarat berkelajuan sederhana

Kelebihannya bukan hanya pada harga unit, pasukan sering menghargai bahawa bahagian ini memudahkan untuk tetap berada dalamhad terma tanpa menggunakan penyejukan agresif, dan mereka dapat mengelakkan PCB daripada meningkat menjadi projek susun atur berkelajuan tinggi. Pada masa yang sama, binaan lapangan secara teratur mengajarkan pelajaran yang sedikit tidak selesa: peranti yang lebih murah dapat mencetuskan perbelanjaan keseluruhan yang lebih tinggi jika ia memaksa kompromi reka bentuk di peringkat akhir. Apabila margin masa tipis, pelarasan kecil, perubahan standard I/O, penyesuaian penghalaan jam, peralihan pelan lantai, dapat menyebabkan pengulangan pengesahan dan kebimbangan jadual. Untuk peranti ini, pasukan biasanya menjimatkan masa dengan menyelesaikan perancangan domain jam, strategi CDC, dan tingkah laku reset lebih awal, daripada berharap pengoptimuman mikro terlewat akan menyelamatkan rancangan.

SoC Zynq

Peranti Zynq menggabungkan pemproses ARM dengan logik yang boleh diprogram, yang membolehkan reka bentuk dibahagikan kepada perisian pelan kawalan dan peng加celleran pelan data dalam cara yang terasa semula jadi bagi banyak pasukan produk. Ini lebih daripada sekadar meningkatkan kemudahan, ia membentuk semula aliran kerja. Pasukan boleh bermula dengan rujukan perisian pertama untuk keyakinan fungsional, kemudian memindahkan laluan panas ke dalam perkakasan apabila keperluan throughput dan kelewatan menjadi kurang boleh dirunding.

Dalam penyebaran yang bertahan lama, CPU jarang "menggantikan" perkakasan, ia cenderung untuk menstabilkan produk. Pengolah sering kali mengendalikan konfigurasi, telemetri, peningkatan lapangan, polisi keselamatan, dan kesambungan tepi, sementara fabrik menjalankan saluran yang deterministik. Pemisahan itu boleh memberikan ketenangan emosi kepada penyelenggara: perisian menyerap perubahan, perkakasan kekal stabil, dan pelepasan terasa kurang seperti perjudian.

CPU biasanya membawa:

• konfigurasi

• telemetri

• peningkatan

• polisi keselamatan

• kesambungan tepi

Fabrik biasanya membawa:

• saluran penstriman deterministik

• pemecut stabil

• laluan data yang sensitif kepada latensi

Apabila kepadatan pengiraan meningkat dan antara muka menjadi lebih menuntut, bahagian gaya Zynq UltraScale+ mengurangkan kompleksiti papan dan sistem dengan menarik teras CPU, pengawal DDR, dan penghubung jalur lebar tinggi lebih dekat ke fabrik. Ini menjadi menarik dalam reka bentuk yang memerlukan determinisme masa nyata dan persekitaran perisian yang mampu, terutamanya apabila beban kerja adalah campuran dan bukannya kernel bersih tunggal.

Kes penggunaan yang kerap termasuk:

• analitik tepi

• penggabungan multi-sensor

• saluran campuran masa nyata serta AI

Satu butiran yang dipelajari dan dihormati oleh pasukan berpengalaman adalah bahawa "lebih banyak fabrik" tidak secara automatik bertukar menjadi "lebih banyak prestasi yang disampaikan." Projek sering menghadapi siling lebar jalur memori sebelum mereka kehabisan DSP atau LUT. Reka bentuk yang memutuskan topologi DMA, strategi penampan, dan jangkaan keseragaman cache lebih awal cenderung mencapai prestasi stabil dengan kurang gangguan berbanding reka bentuk yang menangguhkan keputusan pergerakan data sehingga pengintegrasian lewat.

Pembahagian jarang berkaitan dengan sama ada sesuatu boleh dipercepatkan, ia lebih berkaitan dengan sama ada akselerasi memberi pulangan yang baik mengingat usaha pengesahan, kerumitan pemacu dan waktu laksana, dan seberapa kerap logik dijangka berubah. Pasukan sering merasakan pertarungan di sini: mendorong terlalu banyak ke dalam perkakasan boleh melambatkan iterasi, sementara meninggalkan terlalu banyak pada CPU boleh menyebabkan matlamat throughput hampir tercapai secara berterusan.

Beban kerja yang sering tinggal pada CPU lebih lama daripada yang dijangkakan termasuk:

• logik yang berubah dengan cepat

• perilaku yang berat dalam penguraian yang kompleks

• ciri dengan kitaran iterasi yang cepat

Beban kerja yang sering memberi ganjaran kepada percepatan fabrik awal termasuk:

• algoritma stabil

• kernel yang padat pengiraan

• laluan data yang mesra aliran

Pola pragmatik adalah untuk memulakan dengan satu kepingan kecil dari hujung ke hujung, sering kali merupakan satu gelung DMA loopback yang sederhana ditambah satu pemecut yang minimal, sebelum membina keseluruhan set ciri. Prototip terhad itu cenderung untuk memperlihatkan isu pengintegrasian yang sebaliknya akan sampai lewat dan mahal: tingkah laku gangguan, penjajaran penampan, kos penyelenggaraan cache, dan siling throughput yang hanya muncul di bawah beban yang berterusan.

Kria SOM dan platform gaya modul

Kria SOM membungkus pengiraan, memori, dan storan but ke dalam subsistem sedia, mengalihkan usaha dari pengaktifan papan dan ke kejuruteraan aplikasi. Pasukan sering menyukai pendekatan ini kerana ia mengandungi ketidakpastian: integriti isyarat, penghalaan DDR, urutan kuasa, dan kebolehpercayaan but telah disahkan, yang boleh membuat demonstrasi awal terasa kurang rapuh dan perancangan terasa kurang spekulatif.

Pendekatan ini cenderung berfungsi dengan baik terutamanya apabila pembezaan terletak pada algoritma, topologi I/O, dan kebolehpercayaan penyebaran daripada papan pengiraan khusus. Ia juga boleh mengurangkan geseran antara pasukan: kerja perkakasan, firmware, dan aplikasi boleh bergerak secara selari dengan lebih sedikit momen "terhalang oleh pengaktifan."

Pengintegrasian SOM yang disahkan biasanya meliputi:

• integriti isyarat

• penghalaan DDR

• urutan kuasa

• kebolehpercayaan but

Pasukan boleh menumpukan semula usaha pada:

• pembezaan papan pembawa

• integrasi firmware

• tingkah laku aplikasi

• pengukuhan penyebaran

SOM sering membawa kos setiap unit yang lebih tinggi daripada papan khusus sepenuhnya, namun kos keseluruhan program masih boleh menurun apabila jadual ketat atau risiko hasil pembuatan tidak selesa. Keuntungan yang kurang jelas adalah kebolehprediksian kitaran hayat: dengan modul, pengiraan kadang-kadang boleh dianggap sebagai elemen yang boleh ditukar ganti merentasi varian produk, mengurangkan churn reka bentuk apabila keperluan berubah di pertengahan proses.

Langkah yang paling menenangkan adalah untuk mengesahkan lebih awal bahawa ruang suhu SOM, pendedahan I/O, dan lebar jalur memori sebenarnya sepadan dengan beban kerja yang dimaksudkan, daripada mempercayai pembacaan helaian spesifikasi. Jika aplikasi akhirnya terikat lebar jalur, penalaan peringkat akhir cenderung terasa seperti menolak pada pintu yang terkunci, ketidakpadanan antara permintaan pemecut dan subsistem memori modul hanya mendominasi.

Pemeriksaan kesesuaian awal biasanya merangkumi:

• envelope suhu

• I/O yang terdedah

• lebar jalur memori yang berterusan berbanding permintaan beban kerja

Penyebaran AI dalam ekosistem

Vitis AI membantu menukarkan model terlatih ke dalam reka bentuk inferens berasaskan FPGA dengan menggunakan format ketepatan rendah, biasanya INT8, dan menyusunnya untuk seni bina gaya DPU. Ini dengan cepat mengesahkan sama ada model boleh beroperasi pada platform FPGA. Namun, prestasi sebenar sering bergantung kepada reka bentuk sistem sekitar, terutama pergerakan data dan pengendalian memori.

Keluaran end-to-end biasanya ditentukan oleh betapa konsistennya sistem dapat memberi makanan kepada DPU. Strategi batching, susun atur tensor, penjadualan DMA, double-buffering, dan penempatan memori sering menentukan FPS yang dihantar lebih daripada tajuk pengiraan. Pasukan yang menganggap DPU sebagai pengguna stream yang stabil, dengan buffer yang dirancang dengan teliti, cenderung untuk mengelakkan kekecewaan biasa tentang TOPS teori yang mengagumkan tetapi hasil tahap sistem yang kurang memuaskan.

Butang penentukuran prestasi biasanya merangkumi:

• strategi batching

• susun atur tensor

• penjadualan DMA

• double-buffering

• penempatan memori

Dalam penyebaran, pilihan pelaksanaan kecil bertambah dalam cara yang boleh sukar diramalkan dari mikrobenchmark makmal. Buffer yang tidak selari boleh dengan senyap mengurangkan lebar jalur yang berkesan. Penyelenggaraan cache yang berlebihan boleh menghabiskan masa CPU dan mencipta jitter. Paip berat salinan boleh menghapuskan banyak manfaat yang diperoleh daripada kuantisasi. Pendekatan yang berasaskan adalah untuk mengukur lebar jalur dan latensi di setiap sempadan dan kemudian menumpukan usaha pada sempadan yang kini paling ketat.

Sempadan pengukuran yang berguna merangkumi:

• sensor ke DDR

• DDR ke pemecut

• pemecut ke pasca-pemprosesan

Model mental yang berguna adalah untuk menganggap saluran paip AI sebagai rangkaian aliran terhad. Dengan kerangka pemikiran itu, pemilihan peranti menjadi kurang tentang mengejar nombor pengiraan terbesar dan lebih tentang memilih pilihan yang melegakan penghalang dominan dan mengekalkan tingkah laku saluran paip yang dapat diramalkan.

Ekosistem dan pemberdayaan

Ekosistem Xilinx melangkaui silikon kepada pemberdayaan sekeliling yang memastikan pasukan terus bergerak: rangkaian alat, IP, reka bentuk rujukan, papan rakan kongsi, dan sumber latihan. Dalam pengaturan akademik, Program Universiti sering dihargai kerana ia mengurangkan kesakitan penyetupan berulang, akses alat, ketersediaan papan, dan struktur makmal, jadi kemajuan awal kurang mungkin terhenti oleh isu persekitaran daripada dengan mempelajari kejuruteraan sebenar.

Komponen ekosistem merangkumi:

• rangkaian alat (Vivado, Vitis)

• katalog IP

• reka bentuk rujukan

• papan rakan kongsi

• program latihan

• sumber Program Universiti

Setelah geseran pengenalan dikurangkan, pelajar boleh menghabiskan tenaga mereka pada tabiat yang terjemahkan secara langsung ke dalam kerja profesional: rutin penutupan masa, disiplin penyaluran, strategi pengesahan, dan penilaian reka bentuk bersama perkakasan/perisian. Kemahiran tersebut cenderung menunjukkan nilai mereka semasa penggabungan, apabila hasil dibentuk lebih oleh kelajuan iterasi dan kesatuan sistem daripada oleh benchmark kernel terpencil.

Kemahiran boleh dipindahkan merangkumi:

• tabiat penutupan masa

• disiplin penyaluran

• strategi pengesahan

• reka bentuk bersama perkakasan/perisian

Prinsip pemilihan yang tetap konsisten dalam senarai

Pendekatan pemilihan yang boleh dipercayai bermula dari kekangan sistem dan bukannya tahap pemasaran. Pasukan biasanya membuat keputusan dengan lebih jelas apabila mereka menuliskan sasaran operasi dan realiti projek terlebih dahulu, kemudian memilih tahap integrasi, FPGA, Zynq SoC, atau SOM, yang mengurangkan sumber ketidakpastian terbesar untuk program khusus mereka. Ini cenderung menghasilkan pilihan yang menjadi lebih baik beberapa bulan kemudian, apabila kelajuan penggabungan dan iterasi menjadi lebih penting daripada perbandingan bahagian di atas kertas.

Kekangan yang perlu ditentukan awal merangkumi:

• sasaran latensi

• keperluan lebar jalur berterusan

• keperluan antara muka

• batas haba

• kekerapan kemas kini

• bajet pengesahan

Dalam banyak program, pilihan yang menjadikan pergerakan data menjadi ringkas dan gelung pembangunan menjadi ketat akhirnya adalah yang paling tahan lama, walaupun harga setiap unitnya tidak begitu menarik pada pandangan pertama.

Kesimpulan

Pembelajaran reka bentuk FPGA Xilinx menjadi lebih mudah apabila setiap projek mengikuti proses yang stabil dan boleh diulang. Hasil yang kuat bergantung pada HDL yang bersih, kekangan yang betul, pemeriksaan masa yang teliti, simulasi, dan pengesahan perkakasan sebenar. Dengan memulakan dengan reka bentuk yang mudah dan membina tabiat debugging yang baik, pemula dapat membangunkan kemahiran FPGA yang boleh diandalkan untuk sistem digital yang lebih maju.

Soalan Lazim [FAQ]

1. Kenapa pemula FPGA sering menghadapi kesukaran walaupun kod HDL mereka kelihatan betul secara logik dalam simulasi?

Banyak masalah FPGA awal tidak disebabkan oleh RTL itu sendiri tetapi oleh jurang antara andaian simulasi dan tingkah laku perkakasan fizikal. Simulasi biasanya menyembunyikan isu-isu berkaitan sekatan jam, masa reset, piawaian I/O, metastabiliti, dan penutupan masa. Reka bentuk mungkin disimulasikan dengan sempurna tetapi masih gagal pada perkakasan kerana alat FPGA mentafsirkan jam dengan cara yang berbeza, sekatan tidak lengkap, atau input asinkron ditangani dengan tidak betul.

2. Kenapa sekatan masa dianggap sebagai bahagian teras dalam reka bentuk FPGA dan bukannya langkah pengoptimuman akhir?

Sekatan masa mendefinisikan bagaimana alat FPGA mentafsirkan jam, hubungan masa I/O, jam yang dihasilkan, dan domain asinkron. Tanpa sekatan yang tepat, Vivado mungkin mengoptimumkan reka bentuk menggunakan andaian yang tidak betul, yang membawa kepada laporan masa yang mengelirukan dan tingkah laku perkakasan yang tidak stabil. Banyak kegagalan FPGA berlaku walaupun logik itu sendiri betul kerana jam tidak diisytiharkan dengan betul, masa I/O diabaikan, atau pengecualian diterapkan terlalu luas. Dalam amalan, sekatan bertindak sebagai penerangan formal tentang niat reka bentuk, membolehkan alat membina perkakasan yang sepadan dengan tingkah laku elektrik sebenar.

3. Kenapa pengesanan ralat FPGA sering memerlukan kedua-dua simulasi dan alat dalam cip seperti ILA?

Simulasi sangat berkesan untuk mengesan ralat fungsi, tetapi ia tidak dapat sepenuhnya menghasilkan kesan perkakasan dunia sebenar seperti jitter, input asinkron, kelewatan peringkat papan, metastabiliti, dan variasi semasa hidup. Alat pengesanan ralat dalam cip seperti Penganalisa Logik Terpadu (ILA) memberikan penglihatan kepada isyarat dalam FPGA sambil sistem beroperasi dalam keadaan sebenar. Ini membolehkan menangkap transisi keadaan sebenar, tingkah laku FIFO, sambutan, dan hubungan masa terus di dalam peranti. Menggabungkan simulasi dengan pengesanan ralat ILA mencipta pemahaman yang lebih lengkap tentang mengapa perkakasan menyimpang daripada tingkah laku yang diharapkan.

4. Kenapa jurutera FPGA yang berpengalaman lebih suka aliran kerja yang berdisiplin dan boleh diulang daripada selalu mengubah tetapan projek?

Aliran kerja yang boleh diulang mengurangkan ketidakpastian dan menjadikan kegagalan lebih mudah untuk diasingkan. Menggunakan papan pembangunan yang sama, struktur jam, strategi reset, dan templat projek membolehkan jurutera menumpukan perhatian kepada logik yang sedang dibangunkan daripada secara berulang menyelesaikan ralat persekitaran itu sendiri. Projek FPGA melibatkan banyak pembolehubah yang saling berinteraksi, termasuk sekatan, jam, tingkah laku sintesis, dan konfigurasi peringkat papan. Apabila terlalu banyak pembolehubah berubah secara serentak, pengesanan ralat menjadi tidak dapat diramalkan dan melelahkan dari segi emosi. Aliran kerja yang stabil meningkatkan keyakinan kerana perubahan dapat dijejaki kepada keputusan reka bentuk tertentu daripada perbezaan persekitaran yang tidak diketahui.

5. Kenapa reka bentuk perkakasan FPGA secara fundamental berbeza daripada pengaturcaraan perisian tradisional?

Perisian melaksanakan arahan secara berurutan, manakala perkakasan FPGA beroperasi melalui struktur logik selari yang berjalan serentak. HDL menerangkan tingkah laku perkakasan fizikal daripada aliran pelaksanaan prosedural. Pemula sering mengharapkan tingkah laku seperti perisian, kemudian merasa keliru apabila beberapa blok perkakasan bertindak balas pada tepi jam yang sama secara selari. Oleh itu, reka bentuk FPGA menekankan saluran paip, hubungan masa, penyelarasan, pemetaan sumber, dan tingkah laku domain jam dan bukannya susunan arahan semata-mata. Memahami keserentakan adalah salah satu peralihan mental yang paling penting dalam kejuruteraan FPGA.

6. Kenapa perubahan kecil dalam RTL tiba-tiba boleh menyebabkan masalah penutupan masa yang besar dalam projek FPGA?

Tingkah laku masa FPGA bergantung kepada penempatan, kesesakan penghalaan, fanout, hubungan jam, dan penggunaan sumber fizikal. Walaupun perubahan kecil pada RTL boleh mengubah cara alat sintesis dan penghalaan memetakan logik merentasi peranti. Perubahan yang nampaknya tidak berbahaya boleh meningkatkan tekanan penghalaan, memanjangkan laluan kombinasi, atau mempengaruhi keputusan penempatan dengan cara yang mengurangkan margin masa secara signifikan. Sensitiviti ini menjadi lebih teruk apabila penggunaan meningkat, terutama apabila reka bentuk mendekati had penghalaan atau jam.

7. Kenapa projek FPGA sering terhad oleh realiti peringkat papan dan bukannya hanya oleh kompleksiti RTL?

Apabila sistem FPGA berkembang, cabaran yang berkaitan dengan urutan kuasa, tata letak DDR, penghasilan jam, tingkah laku terma, integriti isyarat, dan penghalaan pemancar sering mendominasi masa pembangunan. RTL mungkin berfungsi dengan betul sementara infrastruktur perkakasan sekeliling memperkenalkan ketidakstabilan atau kegagalan integrasi. Jurutera sering mendapati bahawa keputusan reka bentuk papan, urutan reset, dan tingkah laku antara muka memori membentuk kejayaan keseluruhan projek lebih daripada HDL itu sendiri. Ini terutama benar dalam sistem berkelajuan tinggi yang menggunakan memori DDR luaran dan antara muka SERDES.

8. Kenapa banyak pasukan FPGA menilai alat alat dengan serius seperti perkakasan FPGA itu sendiri?

Rantaian alat FPGA secara langsung mempengaruhi masa kompilasi, kestabilan penutupan masa, kecekapan penyahpepijatan, integrasi CI, dan produktiviti kejuruteraan secara keseluruhan. Hasil pelaksanaan yang lambat atau tidak konsisten boleh meningkatkan masa iterasi dan tekanan jadual dengan ketara. Pasukan sering menilai kualiti sintesis, kejelasan laporan masa, instrumen penyahpepijatan, dan kebolehulangan sebelum komit menjelang platform. Dalam persekitaran pembangunan sebenar, binaan yang boleh diramalkan dan penutupan masa yang stabil sering lebih penting daripada spesifikasi FPGA utama yang terasing.

9. Mengapa Zynq SoC dan platform Kria SOM mengurangkan kerumitan integrasi berbanding dengan FPGA berdiri sendiri?

Zynq SoC menggabungkan pemproses ARM dan logik boleh atur dalam satu peranti, memudahkan komunikasi antara perisian dan pengukuhan perkakasan. Kria SOM pergi lebih jauh dengan mengintegrasikan memori, storan permulaan, urutan kuasa, dan perkakasan yang disahkan ke dalam modul yang telah disahkan. Pendekatan ini mengurangkan risiko yang berkaitan dengan penghalaan DDR, kebolehpercayaan boot, reka bentuk penghantaran kuasa, dan penghidupan papan. Akibatnya, pasukan dapat menumpukan lebih banyak perhatian kepada tingkah laku aplikasi dan kurang kepada cabaran integrasi perkakasan tahap rendah.

10. Mengapa kejayaan penggandaan AI berasaskan FPGA bergantung kepada pergerakan data dan bukan hanya prestasi penggalak?

Penggalak AI seperti DPU boleh memberikan throughput pengiraan teoritikal yang tinggi, tetapi prestasi dunia sebenar sering terhad oleh lebar jalur memori, penjadualan DMA, pengurusan penampan, dan kecekapan pergerakan tensor. Saluran data yang tidak dioptimumkan dengan baik boleh menyebabkan penggalak kelaparan dan mengurangkan FPS yang berkesan dengan ketara walaupun kemampuan pengiraan yang kuat. Sistem AI FPGA yang berjaya oleh itu menumpukan perhatian yang besar kepada penampan ganda, topologi DMA, strategi pengumpulan, penempatan memori, dan aliran data berterusan antara sensor, memori DDR, penggalak, dan peringkat pemprosesan pasca.
