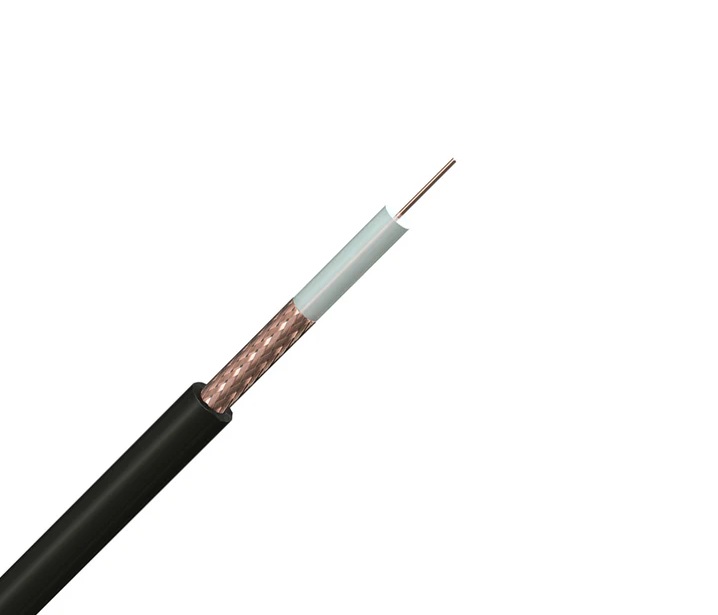

Memahami Kabel Sepaksi: Jenis, Reka Bentuk, Prinsip Kerja dan Faedah

Kabel sepaksi ialah kabel elektrik berperisai yang digunakan untuk menghantar isyarat dengan bunyi yang berkurangan dan kehilangan isyarat.Konduktor pusat, penebat dielektrik, perisai logam dan jaket luarnya berfungsi bersama untuk melindungi kualiti isyarat dan mengekalkan prestasi yang stabil.Artikel ini menerangkan struktur, jenis, prinsip kerja, parameter utama, bahan dielektrik, kelebihan, kelemahan, dan penggunaan biasa kabel sepaksi dalam televisyen, internet, penyiaran, keselamatan dan sistem komunikasi.

Katalog

Gambaran Keseluruhan Kabel Sepaksi

Kabel sepaksi ialah sejenis kabel elektrik yang direka untuk membawa isyarat dengan kehilangan dan gangguan yang minimum.Ia mempunyai struktur berlapis yang dibina di sekeliling konduktor pusat, biasanya diperbuat daripada tembaga, yang membawa isyarat.Di sekeliling teras ini ialah lapisan dielektrik penebat yang memastikan isyarat stabil dan menghalang kehilangan tenaga.Perisai konduktif, diperbuat daripada dawai jalinan atau kerajang logam, mengelilingi penebat dan melindungi isyarat daripada gangguan elektromagnet luaran.Jaket luar meliputi semua lapisan dan menyediakan perlindungan mekanikal.

Struktur ini membolehkan isyarat bergerak di sepanjang laluan terkawal sambil mengurangkan bunyi dari persekitaran sekeliling.Oleh sebab itu, kabel sepaksi biasanya digunakan untuk menghantar isyarat frekuensi radio dalam sistem seperti televisyen, sambungan internet dan peralatan komunikasi.

Reka bentuk kabel sepaksi adalah berdasarkan susunan sepusat lapisan, masing-masing mempunyai peranan yang jelas dalam penghantaran isyarat.

• Teras Tembaga: Bertindak sebagai laluan utama di mana isyarat elektrik bergerak.
• Penebat Dielektrik: Mengasingkan teras daripada lapisan luar dan mengekalkan kestabilan isyarat.
• Perisai Konduktif: Menyekat gangguan luaran dan menghalang kebocoran isyarat.
• Jaket Luar: Melindungi kabel daripada kerosakan fizikal dan pendedahan alam sekitar.

Pembinaan berlapis ini membantu mengekalkan kualiti isyarat, terutamanya apabila menghantar isyarat frekuensi tinggi.Penjajaran rapat lapisan ini juga menyokong prestasi elektrik yang konsisten.

Kabel sepaksi direka untuk membawa isyarat dengan cekap dengan mengurangkan gangguan dan mengekalkan sifat elektrik yang konsisten.Lapisan pelindung menghalang bunyi luaran daripada menjejaskan isyarat.Pada masa yang sama, struktur kabel mengawal impedans, yang membantu mengurangkan pantulan isyarat dan meningkatkan kualiti penghantaran.

Ciri-ciri ini membolehkan kabel sepaksi menyokong kedua-dua isyarat analog dan digital dengan prestasi yang stabil pada jarak sederhana.

Walaupun kabel sepaksi berkesan untuk banyak aplikasi, ia mempunyai beberapa batasan.

• Kekuatan isyarat berkurangan pada jarak jauh disebabkan oleh pengecilan.

• Lebar jalur lebih rendah berbanding dengan teknologi penghantaran yang lebih baharu.

Faktor ini boleh menjejaskan prestasi dalam sistem yang memerlukan kelajuan data yang sangat tinggi atau penghantaran jarak jauh.

Kabel sepaksi kekal digunakan secara meluas kerana strukturnya yang ringkas, ketahanan dan prestasi yang boleh dipercayai.Ia biasanya ditemui dalam sistem di mana penghantaran isyarat stabil diperlukan tanpa pemasangan yang kompleks.Keupayaan mereka untuk menahan gangguan menjadikannya sesuai untuk persekitaran dengan bunyi elektrik.

Kabel sepaksi ialah medium penghantaran berstruktur yang dibina untuk membawa isyarat dengan gangguan yang dikurangkan.Konduktor pusat, lapisan penebat, perisai dan jaket pelindungnya berfungsi bersama untuk mengekalkan integriti isyarat.Reka bentuk ini menjadikannya pilihan yang boleh dipercayai dan digunakan secara meluas untuk banyak komunikasi dan sistem penghantaran isyarat.

Jenis Kabel Sepaksi

Kabel sepaksi mewakili pilihan serba boleh untuk pelbagai sistem komunikasi.Kabel ini terutamanya dikelaskan kepada kabel sepaksi jalur asas dan kabel sepaksi jalur lebar, setiap satu disesuaikan dengan fungsi dan tetapan operasi yang berbeza.Ciri, pembinaan dan aplikasinya mendedahkan kekuatan unik yang sesuai dengan keperluan komunikasi yang pelbagai.

Kabel Sepaksi Baseband

Kabel sepaksi jalur asas memudahkan penghantaran isyarat digital, mencapai kefungsian melalui lapisan pelindung jaringan tembaga dan penarafan impedans 50Ω.Varian biasa termasuk RG-8, dikenali sebagai "kabel tebal," dan RG-58, dirujuk sebagai "kabel nipis," setiap satu menunjukkan kelebihan dan batasan.

Ciri dan Kes Penggunaan Kabel Tebal (RG-8):

• Julat Penghantaran: Kabel RG-8 menawarkan prestasi yang boleh dipercayai dalam rangkaian bersaiz sederhana, memastikan kestabilan pada jarak yang lebih jauh berbanding dengan yang lebih nipis.

• Ketahanan dalam Persekitaran Kritikal: Reka bentuk teguh mereka meminimumkan masa henti atau gangguan dalam persediaan industri atau sistem tulang belakang rangkaian yang lebih lama, terutamanya apabila kestabilan memegang nilai yang besar.

• Cabaran Pemasangan: Pukal fizikal dan kerumitan kabel tebal menimbulkan halangan yang ketara semasa persediaan, memerlukan transceiver atau lampiran khusus.Komponen tambahan ini sering meningkatkan kos pemasangan dan menuntut kepakaran teknikal.

Walaupun kebolehpercayaan RG-8 mencipta peluang untuk aplikasi khusus, permintaan yang lebih tinggi untuk kemahiran pemasangan dan sumber boleh menyekat penggunaan yang lebih luas.

Ciri dan Kes Penggunaan Kabel Nipis (RG-58):

• Penggunaan Mampu Milik dan Fleksibel: Kabel nipis menarik penggunaan berskala kecil atau sementara, seperti pemasangan di lapangan atau rangkaian pejabat kecil, disebabkan oleh keberkesanan kos dan penggunaan yang lebih mudah.

• Kerentanan kepada Kerosakan: Fleksibiliti mereka datang dengan mengorbankan ketahanan, kerana mereka terdedah kepada haus fizikal apabila terdedah kepada pengendalian yang kerap, berbilang titik sambungan atau luka semasa pemasangan.

• Kesan Amalan Pengendalian: Teknik pemasangan yang tidak betul boleh mengurangkan kualiti isyarat dan menjejaskan kebolehpercayaan rangkaian.

Untuk kabel RG-58, imbangan condong ke arah kemampuan dan kesederhanaan, tetapi ia mesti menguruskan hadnya dengan berhati-hati, terutamanya dalam keabadian dan ketahanan.

Kabel sepaksi jalur asas merangkumi pertukaran antara kecekapan teknologi dan pertimbangan praktikal.Pemilihan sama ada varian RG-8 atau RG-58 bergantung pada keperluan rangkaian, kerumitan infrastruktur dan analisis kos.

Kabel Sepaksi Jalur Lebar

Kabel sepaksi jalur lebar mengkhususkan diri dalam menghantar isyarat analog dan menampilkan pelindung aluminium yang dipasangkan dengan galangan biasa 75Ω.Kabel RG-59 yang diiktiraf secara meluas adalah penanda aras untuk aplikasi jalur lebar.

Sumbangan kepada Sistem Televisyen Kabel

• Keupayaan Pengendalian Saluran: Kabel RG-59 cemerlang dalam menyampaikan berbilang saluran melalui satu kabel, memudahkan pengedaran isyarat analog untuk rumah dan perniagaan sambil mengekalkan kualiti isyarat.

• Kestabilan Isyarat dan Kecekapan Lebar Jalur: Reka bentuk kabel sepaksi jalur lebar memastikan gangguan luaran yang minimum, nisbah isyarat-ke-bunyi yang konsisten dan pengoptimuman lebar jalur, yang penting untuk sistem televisyen berskala besar.

• Penyepaduan dengan Sistem Hibrid: Kabel RG-59 lebih disukai untuk digunakan dalam kedua-dua sistem analog dan digital, membolehkan pemindahan isyarat lancar dan pengembangan mudah.

Atribut ini menjadikan RG-59 sebagai asas dalam mengekalkan sistem hiburan rumah yang berfungsi, mengesahkan peranannya dalam infrastruktur televisyen kabel.

Aplikasi Di Luar Televisyen

• Penghantaran Isyarat Analog dalam Sistem Niche: Di luar peranan televisyen utamanya, kabel sepaksi jalur lebar menawarkan utiliti dalam rangkaian komputer legasi dan sistem telekomunikasi analog.

• Aliran Data Terselaras dalam Persekitaran Khusus: Kecekapan mereka dalam mengendalikan isyarat analog disegerakkan menyerlahkan kaitannya untuk keperluan komunikasi jarak dekat dalam persediaan khusus.

Kehadiran kabel sepaksi jalur lebar dalam konteks seperti seni bina rangkaian lama menandakan skop aplikasi yang lebih luas, menyimpang daripada penggunaan berorientasikan televisyen konvensional mereka.

Membandingkan Kabel Sepaksi Jalur Bes dan Jalur Lebar

Kabel sepaksi jalur asas dan jalur lebar menyimpang dalam bidang utama, seperti bahan perisai, kapasiti impedans dan strategi penghantaran:

• Digital Versus Analog: Kabel jalur asas cemerlang dalam rangkaian data digital terfokus, manakala kabel jalur lebar menonjol dalam penghantaran serentak berbilang isyarat analog.

• Kekuatan Khusus Aplikasi: Kabel jalur asas memanfaatkan ketepatan untuk rangkaian yang stabil dan ringkas;kabel jalur lebar berkembang pesat pada fleksibiliti dan interaksi isyarat yang kompleks.

• Kesesuaian Operasi: Proses pemilihan melibatkan penilaian permintaan kes penggunaan dan memahami kekangan persekitaran untuk prestasi yang disesuaikan.

Perbezaan bernuansa antara kedua-dua jenis menggariskan keperluan untuk menyelaraskan pilihan kabel dengan landskap operasi, memastikan hasil komunikasi yang dioptimumkan.

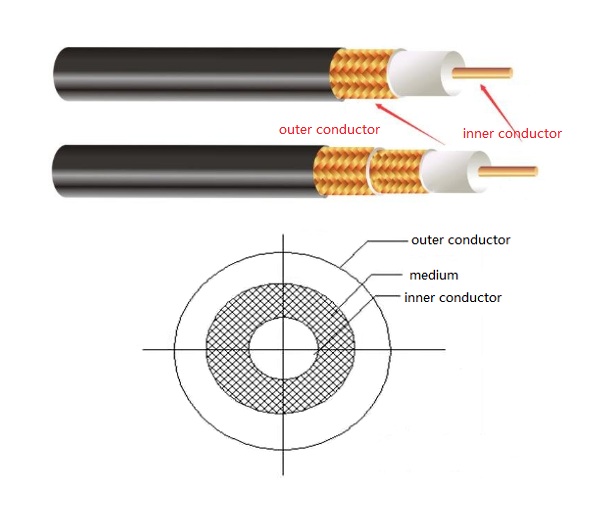

Struktur Kabel Sepaksi

Kabel sepaksi mempamerkan struktur berlapis yang tepat yang terdiri daripada dua konduktor sepusat: konduktor dalam yang ditugaskan untuk menghantar isyarat dan konduktor luar berfungsi sebagai perisai dan laluan balik.Susunan ini memainkan peranan penting dalam menyekat isyarat dalam konduktor luar, memupuk mekanisme perisai yang sangat cekap.Reka bentuk ini terkenal dengan keupayaannya untuk mengurangkan kemerosotan isyarat sambil memastikan daya tahan terhadap gangguan elektrik luaran.Seni bina bulat simetri memainkan peranan penting dalam mengekalkan kualiti isyarat seragam merentas tetapan operasi yang pelbagai, tanpa mengira gangguan persekitaran.

Bahan penebat yang digunakan dalam kabel sepaksi mempunyai dua tujuan: memastikan penghantaran isyarat stabil dan meningkatkan ketahanan kabel dalam keadaan yang berbeza-beza.

Bahan penebat yang terkenal termasuk:

• Teflon, dihargai kerana kestabilan haba yang luar biasa dan rintangan terhadap haus kimia, terutamanya dalam persekitaran yang tertakluk kepada perubahan suhu atau pendedahan kepada unsur menghakis.

• Polivinil klorida (PVC), diiktiraf kerana kecekapan kos dan fleksibilitinya, memenuhi keperluan aplikasi yang keterjangkauan dan ketahanan fizikal menjadi pertimbangan utama.

Kemajuan berterusan dalam sains bahan berusaha untuk memperhalusi penebat ini, menambah baik aspek yang tidak dapat dilihat sifat elektriknya sambil memperluaskan fungsinya untuk memenuhi permintaan yang muncul dalam industri moden.

Seni bina berlapis kabel sepaksi dan penggunaan bahan penebatnya secara kolektif menyelesaikan cabaran yang berkaitan dengan penghantaran isyarat yang boleh dipercayai dan pengurangan herotan.

Ini telah memberi manfaat kepada pelbagai domain teknologi:

• Telekomunikasi: Meningkatkan integriti penghantaran suara dan data walaupun dalam jarak yang jauh.

• Penyiaran: Memastikan isyarat audio dan video berkualiti tinggi, dengan berkesan meminimumkan gangguan.

• Sistem keselamatan: Menyokong operasi sistem CCTV dan pengawasan yang boleh dipercayai, memastikan data kritikal dihantar dengan selamat.

• Penggunaan kediaman: Membekalkan sambungan televisyen dan internet yang stabil walaupun dikelilingi oleh elektronik yang boleh menjana gangguan elektromagnet.

• Persekitaran khusus: Digunakan secara meluas dalam komunikasi ketenteraan dan sistem satelit untuk menjamin perlindungan terhadap kemerosotan isyarat dalam kapasiti operasi permintaan tinggi.

Aplikasi ini mencerminkan kebolehsuaian kabel sepaksi kepada keperluan yang berbeza-beza, mengimbangi ketahanan, kemampuan, dan kejelasan isyarat merentas sektor.

Kabel sepaksi mempamerkan keupayaan yang patut diberi perhatian untuk mengekalkan kesetiaan isyarat yang tinggi melalui pembinaan pelbagai seginya.Konduktor luar bukan sahaja melindungi daripada haus fizikal tetapi secara aktif mengurangkan konflik daripada hingar elektromagnet yang berasal daripada peranti atau sistem berdekatan.Kekangan isyarat dalam perisai kabel membolehkan kejelasan dan menghapuskan herotan yang mungkin berlaku.

Penyambung yang direka untuk sistem sepaksi menyokong aliran isyarat yang stabil dan berterusan sambil mengekalkan perisai.Kawalan gangguan elektromagnet dan kestabilan mekanikal memerlukan reka bentuk yang teliti untuk meningkatkan prestasi sistem dan memenuhi keperluan kecekapan.

Kemajuan pesat dalam teknologi mempengaruhi pembangunan dan penyesuaian reka bentuk kabel sepaksi.Kemajuan termasuk langkah-langkah inovatif untuk meningkatkan keupayaan lebar jalur, pelarasan kepada konfigurasi hibrid dan rintangan yang tinggi terhadap gangguan.Perkembangan utama termasuk:

• Sistem hibrid: Mengintegrasikan kabel sepaksi dengan teknologi gentian optik untuk mengumpulkan kekuatan kedua-dua sistem untuk penghantaran data berkelajuan tinggi yang dipertingkatkan.

• Kejuruteraan bahan lanjutan: Menyiasat penyelesaian termaju seperti reka bentuk berpadanan fasa dan formulasi penebat yang dipesan lebih dahulu untuk memenuhi keperluan rumit rangka kerja komunikasi moden.

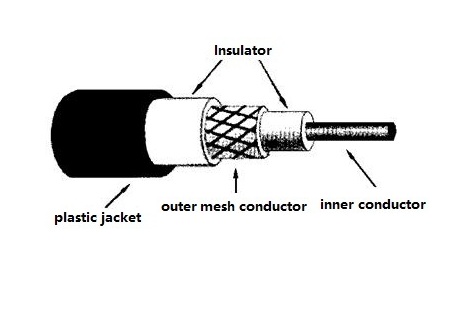

Mekanisme Fungsian Kabel Sepaksi

Memahami prinsip kefungsian di sebalik kabel sepaksi mendedahkan spektrum ciri kejuruteraan yang menjurus kepada penghantaran isyarat yang cekap dan ketahanan.Kabel ini bergantung pada seni bina berbilang lapisan yang halus yang direka untuk mengekalkan kesetiaan isyarat sambil menentang gangguan luaran.Inti kepada reka bentuk ini ialah konduktor kuprum, terbungkus dalam lapisan plastik penebat yang diselubungi lagi oleh struktur pelindung yang diperbuat daripada kerajang atau jalinan jalinan.Seluruh pemasangan dilindungi oleh sarung luar.Struktur ini memudahkan penghantaran isyarat melalui gelung AC yang dikawal dengan tepat, dengan berkesan mengurangkan kehilangan tenaga daripada sinaran isyarat frekuensi tinggi.

Reka bentuk kabel sepaksi dikonfigurasikan dengan teliti untuk mengekalkan kejelasan isyarat semasa penghantaran.Gangguan dalam penjajaran antara konduktor pusat dan pelindung, yang disebabkan oleh faktor seperti lenturan, berpusing atau tekanan luaran, boleh memperkenalkan pantulan isyarat, yang membawa kepada kemerosotan kualiti data atau bahkan kehilangan.Untuk menangani ini, lapisan penebat seragam memisahkan konduktor dari perisai.Lapisan ini bukan sahaja mengekalkan penjajaran struktur dalaman tetapi juga melindungi daripada gangguan mekanikal, walaupun ia sedikit menjejaskan fleksibiliti kabel.

Dalam sistem komunikasi, di mana keutamaan terletak pada pemindahan data yang boleh dipercayai berbanding kebolehsuaian, pertukaran ini terbukti berfaedah.Sebagai contoh, kabel sepaksi di pusat data berwayar padat mesti meminimumkan risiko penghantaran terganggu, walaupun ia bermakna melepaskan beberapa tahap kelenturan fizikal.

Perisai telah berkembang untuk meningkatkan prestasi dan ketahanan kabel sepaksi.Reka bentuk terdahulu, yang menggunakan perisai tiub asas, terdedah kepada gangguan dan degradasi bahan dari semasa ke semasa.Kaedah perisai moden, bagaimanapun, menggabungkan jalinan dua lapis yang kompleks atau gabungan jaringan dan kerajang konduktif.Inovasi ini bukan sahaja meningkatkan ketahanan terhadap gangguan elektromagnet tetapi juga meningkatkan daya tahan haus, memastikan prestasi yang konsisten dalam keadaan yang mencabar.

Teknologi baru muncul seperti sistem jalur lebar menunjukkan kemajuan ini.Di sini, perisai lanjutan mengurangkan kehilangan isyarat, menyokong penghantaran data frekuensi tinggi pada jarak jauh.Penambahbaikan ini menekankan bagaimana penambahbaikan dalam perisai kabel secara langsung diterjemahkan kepada pengalaman yang lebih baik dalam aplikasi di mana ketersambungan tanpa gangguan adalah penting.

Seni bina berbilang lapisan kabel sepaksi menjadi sangat bermakna apabila digunakan dalam konteks yang memerlukan penghantaran yang boleh dipercayai dan tepat.Sistem pengawasan menggunakan kabel ini secara meluas untuk suapan video yang stabil dan aliran data selamat, terutamanya di bawah suhu turun naik atau persekitaran yang tertakluk kepada ketegangan mekanikal.

Dalam automasi industri, gangguan isyarat rendah mereka memastikan operasi lancar sistem saling berkaitan, manakala dalam aeroangkasa, ketahanan kabel sepaksi membolehkan penghantaran data kritikal misi yang tepat walaupun dalam keadaan persekitaran yang melampau.Keberkesanan mereka dalam senario ini menunjukkan bagaimana kepraktisan reka bentuk dapat memenuhi permintaan prestasi yang ketat.

Reka bentuk berfungsi kabel sepaksi merangkumi prinsip kejuruteraan berulang: keseimbangan antara kestabilan struktur dan kebolehsuaian.Walaupun lapisan penebat meningkatkan kebolehpercayaan isyarat, ia menukar beberapa fleksibiliti, kompromi yang dikira yang bergema melalui banyak keputusan kejuruteraan.Sesungguhnya, kemajuan dalam perisai peringkat mikro telah mendedahkan bagaimana inovasi tertumpu boleh menghasilkan manfaat yang ketara dan meluas.

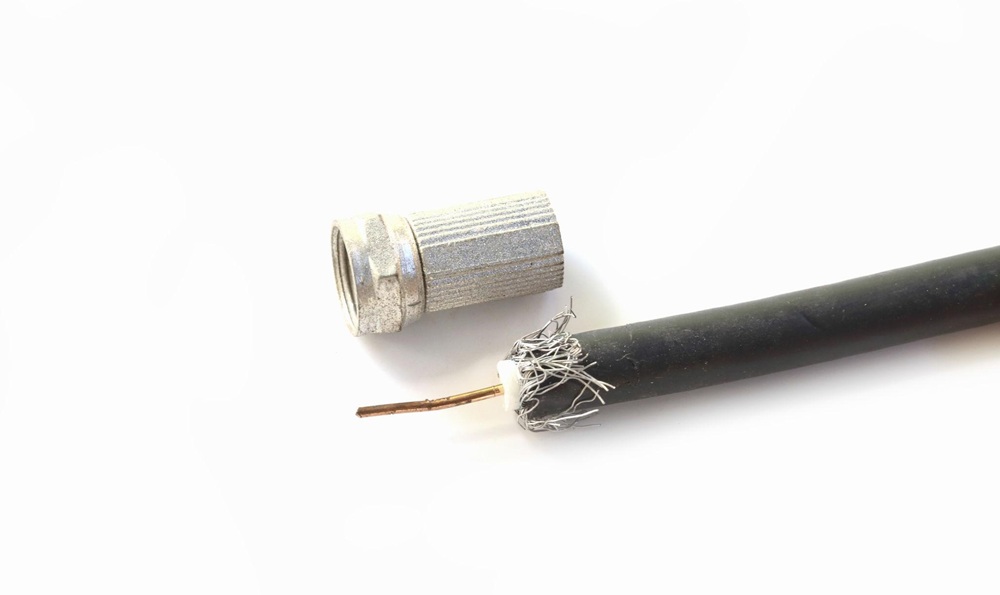

Kelebihan dan Kelemahan Kabel Sepaksi

Kelebihan Kabel Sepaksi

Kabel sepaksi cemerlang dalam menyampaikan komunikasi yang stabil pada jarak yang jauh dengan kehilangan kualiti isyarat yang minimum.Reka bentuk berlapis mereka, menampilkan konduktor pusat yang dikelilingi oleh bahan penebat dan perisai, berfungsi untuk mengurangkan gangguan elektromagnet, menghasilkan penghantaran data yang boleh dipercayai.Kualiti ini menjadikannya sesuai untuk aplikasi yang konsisten seperti rangkaian jalur lebar, perkhidmatan penyiaran seperti pengedaran isyarat televisyen dan persediaan komunikasi korporat yang mantap.

Mereka juga menyediakan keperluan isyarat frekuensi tinggi dengan berkesan kerana perisai dan ketahanannya.Atribut ini terbukti kritikal apabila digunakan dalam persekitaran yang menuntut pengekalan isyarat yang tidak cacat, seperti pusat data atau infrastruktur telekom.Banyak rangkaian pengendalian mendapat manfaat daripada amalan pengurusan yang betul, yang menguatkan fungsi jangka panjang mereka dalam senario operasi kompleks yang mengalami pertukaran data rutin atau intensif.

Selain itu, kabel sepaksi berintegrasi dengan lancar ke dalam rangka kerja sedia ada, memberikan pilihan yang tidak rumit untuk sistem yang mencari peningkatan yang boleh dipercayai.Apabila pilihan kabel yang lebih baharu mahal atau tidak praktikal, kabel sepaksi menyediakan penyelesaian yang seimbang dengan penggunaan yang boleh dipercayai dan fleksibiliti dalam sistem rangkaian lama atau campuran.

Kelemahan Kabel Sepaksi

Reka bentuk fizikal kabel sepaksi memperkenalkan halangan ketara, terutamanya disebabkan oleh struktur besarnya.Kesukaran ini menimbulkan cabaran semasa pemasangan di ruang sempit atau terkurung, yang membawa kepada kerumitan logistik dan perbelanjaan persediaan yang tinggi untuk senario yang memerlukan reka bentuk penghalaan yang rumit atau susun atur padat.

Selain itu, pengendalian yang tidak betul atau pendedahan lanjutan kepada tekanan boleh menjejaskan prestasi.Pemerhatian lapangan menyerlahkan kelemahan seperti kepekaan terhadap lenturan, kekusutan atau tekanan luaran, yang akhirnya meningkatkan risiko kemerosotan atau kegagalan operasi.Untuk zon yang banyak diperdagangkan atau persediaan industri, langkah perlindungan tambahan atau peningkatan jadual penyelenggaraan sering diperlukan, yang meningkatkan kos penggunaan keseluruhan.

Dari perspektif kewangan, kabel sepaksi selalunya mendapat harga yang lebih tinggi berbanding dengan alternatif seperti kabel pasangan terpintal.Walaupun pasangan terpiuh mempamerkan keupayaan kapasiti data yang lebih rendah, ia kekal praktikal untuk kes penggunaan harian yang cekap kos dan setiap hari.Persediaan kediaman, konfigurasi LAN asas dan pemasangan yang berpusat pada pertimbangan belanjawan yang minimum sering memihak kepada pilihan yang lebih menjimatkan ini sebaliknya, mengutamakan kemampuan dan kemudahan pengurusan berbanding prestasi lebar jalur premium.

Pendekatan strategik adalah penting apabila menggunakan kabel sepaksi dalam projek.Perancangan yang teliti termasuk ujian rintangan gangguan, perisai yang betul, dan penyelenggaraan tetap.Langkah-langkah ini mengekalkan operasi yang stabil dan mengurangkan risiko isu prestasi dalam persekitaran dengan gangguan fizikal atau elektromagnet.

Dari segi arah aliran teknologi, kemajuan dalam sistem gentian optik terus mencabar penguasaan penyelesaian sepaksi.Gentian optik menawarkan kapasiti dan kebolehskalaan data yang tidak dapat ditandingi;walau bagaimanapun, kabel sepaksi kekal sebagai pilihan yang cekap untuk senario dengan permintaan aliran data sederhana atau reka bentuk sistem yang lebih ringkas.Kewujudan bersama mereka mencerminkan penjajaran pragmatik teknologi yang berbeza untuk memaksimumkan faedah operasi tanpa memperkenalkan tekanan kewangan atau teknikal yang berlebihan.

Kabel Sepaksi lwn Kabel Biasa

Komposisi Bahan

Kabel sepaksi dibuat dengan konduktor tembaga pusat yang teguh, disarung dalam pelbagai lapisan penebat.Ini termasuk teras dielektrik dan perisai logam, yang secara kolektif berfungsi untuk mengurangkan gangguan elektromagnet sambil meningkatkan kualiti isyarat yang dihantar.Sebaliknya, kabel biasa biasanya terdiri daripada wayar berkumpulan atau individu, selalunya menggunakan tembaga atau aluminium, diletakkan di dalam jaket luar pelindung tetapi tidak mempunyai perisai sepusat.

Seni bina berlapis yang berbeza bagi kabel sepaksi membolehkan penghantaran isyarat yang cekap pada jarak lanjutan dengan kemerosotan yang minimum.Keupayaan ini menjadi berfaedah dalam aplikasi yang menuntut kesetiaan isyarat yang tinggi.Kabel biasa, dengan pembinaannya yang lebih diperkemas, sangat sesuai untuk projek yang mementingkan kos dan menawarkan fleksibiliti dalam pelbagai kegunaan, merangkumi pendawaian rumah ringkas kepada sistem kuasa industri yang kompleks.Utiliti mereka mengutamakan kebolehsuaian fungsi daripada pemeliharaan isyarat lanjutan.

Dalam aplikasi, kabel sepaksi memberikan isyarat yang jelas dan tidak terganggu, disokong oleh struktur terlindungnya.Ciri ini sangat dihargai dalam persekitaran data frekuensi tinggi.Kabel biasa, bagaimanapun, cemerlang di mana kepraktisan dan keterjangkauan diutamakan, terbukti serba boleh dalam menyokong keperluan elektrik yang pelbagai.

Jenis Pengelasan

Kabel sepaksi biasanya dibahagikan kepada dua kategori utama:

• Kabel jalur asas, yang dioptimumkan untuk penghantaran data digital dan kerap digunakan dalam rangkaian Ethernet.
• Kabel jalur lebar, mampu menyampaikan berbilang isyarat atau saluran serentak, menjadikannya sesuai untuk aplikasi seperti televisyen kabel dan perkhidmatan internet.

Kabel biasa dikategorikan secara berbeza, biasanya berdasarkan keserasiannya dengan sistem elektrik:

• Kabel DC menyediakan peralatan yang beroperasi pada arus terus.
• Kabel AC disesuaikan untuk senario yang melibatkan arus ulang alik.
• Terdapat jenis khusus tambahan, seperti kabel gred marin yang direka bentuk untuk keadaan lautan atau kabel pam tenggelam yang dimaksudkan untuk sistem terendam air.

Perspektif sejarah mendedahkan bahawa kabel sepaksi muncul untuk menangani had gangguan isyarat dalam sistem elektrik awal.Sebaliknya, klasifikasi kabel biasa berkembang sebagai tindak balas kepada permintaan yang pelbagai dan khusus, memastikan ketahanan dan fleksibiliti untuk tugas yang terdiri daripada penempatan kediaman kepada operasi perindustrian tugas berat.

Varieti Kabel

Kabel sepaksi standard wujud dalam bentuk yang disesuaikan dengan keperluan yang berbeza, seperti:

• RG-58, pilihan yang lebih nipis sesuai untuk kegunaan kurang intensif seperti sambungan rangkaian kenderaan.
• RG-11, kabel gred industri yang direka bentuk untuk penghantaran isyarat jarak jauh dengan kecekapan unggul.

Begitu juga, kabel biasa mempamerkan pelbagai fleksibiliti yang luar biasa, termasuk:

• Kabel kalis api untuk aplikasi kritikal keselamatan.
• Kabel gred nuklear direka untuk berfungsi dalam persekitaran sinaran tinggi.
• Wayar komunikasi khusus untuk sistem berasaskan isyarat.
• Kabel tahan api yang fleksibel, yang sangat diperlukan untuk litar kecemasan.

Dalam konteks praktikal, pilihan antara jenis kabel mencerminkan keutamaan penggunaan dan faktor persekitaran.Contohnya:

• Kabel sepaksi RG-11 adalah ruji dalam sistem penghantaran data penyiaran dan profesional, di mana mengurangkan kehilangan isyarat pada jarak yang jauh adalah asas.
• Kabel biasa kalis api mendapat aplikasi yang meluas dalam pembinaan bangunan komersial, di mana mengekang bahaya kebakaran adalah kebimbangan utama.
Pandangan daripada Aplikasi Praktikal

Pandangan daripada Aplikasi Praktikal

Prestasi kabel sepaksi bergantung pada ketepatan semasa pemasangan, pematuhan ketat kepada jejari lentur kabel yang ditentukan selalunya diperlukan untuk mengelakkan kemerosotan isyarat.Kabel biasa, sebaliknya, bergantung pada bahan penebat berkualiti tinggi untuk mengekalkan kestabilan elektrik dan mekanikal, menangani kedua-dua keperluan keselamatan dan jangka hayat.

Proses membuat keputusan di sebalik pemilihan kabel melangkaui spesifikasi teknikal, menggabungkan faktor seperti pertimbangan belanjawan dan kekangan alam sekitar.Mengimbangi elemen ini memastikan bahawa jenis kabel yang dipilih memenuhi kedua-dua jangkaan operasi segera dan jangka panjang.

Dengan menyelidiki ciri-ciri rumit, klasifikasi dan lelaran khusus kabel sepaksi dan biasa, seseorang boleh lebih menghargai kekuatan kejuruteraan dan aplikasi sasarannya.Meneroka trajektori pembangunan teknologi sedemikian menggambarkan interaksi rumit antara kepintaran manusia dan penyelesaian masalah.Setiap reka bentuk kabel menekankan tindak balas yang dikira kepada cabaran tertentu, menawarkan penyelesaian unik dalam mencapai ketersambungan dan kefungsian.

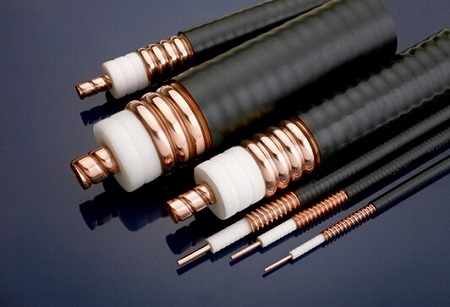

Indeks Parameter Utama Kabel Sepaksi

Ciri-ciri Elektrik

• Impedans: Impedans nominal kabel sepaksi dipegang pada 50±2Ω untuk mengoptimumkan penghantaran isyarat dan menghadkan pantulan.Variasi impedans dalam panjang kabel di bawah 2 meter dikawal kepada sinusoidal ±3Ω untuk mengurangkan herotan isyarat.Pemerhatian industri jangka panjang telah mendedahkan bahawa tidak menangani walaupun ketidakpadanan kecil dalam impedans boleh mengurangkan kecekapan penghantaran, terutamanya apabila disepadukan dengan seni bina sistem lanjutan.Beri perhatian sewajarnya kepada penentukuran impedans, kerana ia menyokong komunikasi yang stabil dan boleh dipercayai.

• Pengecilan: Pengecilan isyarat mencapai 8.5dB lebih 500 meter pada 10MHz, menunjukkan pergantungannya pada frekuensi.Frekuensi yang lebih rendah boleh mencapai nilai pengecilan yang dikurangkan, menunjuk kepada hubungan kehilangan frekuensi asas yang tertanam dalam reka bentuk kabel sepaksi.Menghantar isyarat frekuensi tinggi merentasi jarak lanjutan memerlukan pengoptimuman yang teliti untuk melindungi integriti data.Untuk aplikasi intensif lebar jalur seperti internet jalur lebar, mencapai pengecilan rendah merentas frekuensi tinggi menjadi tumpuan kepintaran kejuruteraan.

• Kelajuan Propagasi: Kelajuan perambatan minimum kabel sepaksi diseragamkan pada 0.77C (di mana C menandakan kelajuan cahaya dalam vakum), faktor yang berkait rapat dengan kependaman kabel.Kelajuan perambatan mesti sepadan dengan keperluan lebar jalur dan impedans untuk penyegerakan yang betul.Masa yang tepat adalah penting dalam aplikasi, jadi reka bentuk kabel mesti menyokong prestasi yang tepat dan stabil.

• Rintangan DC: Rintangan DC maksimum dikekalkan pada 10 miliohm/m pada 20°C, menggabungkan kerugian daripada kedua-dua konduktor dan perisai.Di luar penanda aras teori, metrik rintangan ini berfungsi dengan fungsi praktikal dalam mengawal pembentukan haba dan memastikan aliran arus elektrik yang stabil pada jarak yang jauh.Cerapan daripada persekitaran kritikal suhu mencadangkan bahawa rintangan DC yang dikawal dengan baik memanjangkan jangka hayat operasi kabel sepaksi, terutamanya di bawah senario di mana tekanan haba boleh memberi kesan kepada kebolehpercayaan.

Spesifikasi Fizikal

Pembinaan kabel sepaksi diasaskan dalam ketepatan dan sinergi bahan, memastikan kefungsian yang mantap merentas pelbagai konteks:

• Konduktor Pusat: Konduktor kuprum pusat berukuran 2.17mm±0.013mm diameter, menekankan kepentingan pembuatan ketepatan.Mengekalkan keseragaman dalam dimensi ini mengurangkan pengedaran arus yang tidak sekata, memelihara kesetiaan isyarat.Untuk aplikasi yang mengutamakan kebolehgerakan kabel tanpa menjejaskan kekonduksian, konduktor kuprum terkandas sering menggantikan varian pepejal.Jenis konduktor optimum dipilih semasa fasa reka bentuk untuk memadankan keperluan pemasangan dan keperluan penghantaran.

• Bahan Penebat: Membungkus konduktor ialah lapisan dielektrik yang menyediakan pengasingan yang diperlukan untuk penghantaran isyarat yang stabil sambil melindunginya daripada gangguan luaran.Dalam operasi yang sangat sensitif, bahan penebat alternatif seperti busa polietilena telah muncul sebagai pilihan yang berkesan untuk mengurangkan kehilangan dan meningkatkan prestasi elektromagnet.Interaksi antara sifat dielektrik dan pengecilan isyarat kerap dimodelkan semasa kitaran penghalusan produk.

• Lapisan Perisai: Lapisan jaringan perisai memberikan perlindungan yang teguh terhadap gangguan elektromagnet (EMI).Inovasi dalam bahan, seperti perisai logam hibrid, telah mengembangkan daya tahan kabel sepaksi, membolehkannya berfungsi dengan berkesan dalam persekitaran berat EMI seperti sistem komunikasi aeroangkasa atau persediaan jentera automatik.Penyelidikan terus meneroka penemuan lebih lanjut dalam melindungi reka bentuk untuk menyesuaikan diri dengan permintaan industri yang berkembang.

• Penebat Luaran: Lapisan penebat luar, biasanya diperbuat daripada PVC atau polimer, ketahanan penambat dan kabel perisai terhadap pengaruh persekitaran dan tekanan fizikal dari semasa ke semasa.Jejari lentur yang fleksibel 254mm (10 inci) memastikan kabel mengekalkan integritinya walaupun apabila digerakkan melalui ruang terkurung dan rumit semasa pemasangan.Pemasang medan dinasihatkan untuk memantau jejari lentur dengan teliti, kerana sisihan daripada nilai yang ditentukan boleh menjejaskan kesinambungan pelindung, pengawasan dengan kesan prestasi yang berpotensi ketara dalam persediaan praktikal.

Peranan Bahan Dielektrik dalam Prestasi Kabel Sepaksi

Pengaruh Bahan Dielektrik Terhadap Gelagat Isyarat

Bahan dielektrik adalah penting kepada kefungsian kabel sepaksi, yang mempengaruhi faktor seperti kelewatan isyarat, halaju perambatan dan prestasi keseluruhan.Bahan-bahan ini terutamanya bertindak sebagai penebat elektrik, mengekalkan pemisahan antara konduktor dalam dan pelindung luar sambil mengoptimumkan aliran tenaga.

• Dielektrik berprestasi tinggi seperti polietilena pepejal (PE), polistirena berbuih (FS), dan polytetrafluoroethylene (biasanya dikenali sebagai Teflon) biasanya dipilih kerana keupayaannya untuk menggabungkan penghantaran isyarat yang boleh dipercayai dengan daya tahan mekanikal.
• Bahan ini membantu menentukan faktor halaju kabel, yang mengawal kelajuan isyarat bergerak berbanding kelajuan cahaya.
• Pertimbangan kos dan pengeluaran juga digunakan dalam penggunaan praktikal bahan-bahan ini, mengimbangi kecekapan fungsi dengan kepraktisan ekonomi.

Contohnya:

• Polietilena pepejal (PE) memastikan ciri elektrik yang stabil dan meminimumkan kehilangan isyarat, menjadikannya pilihan yang boleh dipercayai untuk banyak konfigurasi sepaksi standard.
• Polistirena (FS) berbuih, menggabungkan poket udara yang mengurangkan pemalar dielektrik, membolehkan penghantaran isyarat dipercepatkan, menjadikannya sesuai untuk aplikasi data berkelajuan tinggi.
• Teflon menyerlah kerana rintangan habanya yang luar biasa, membolehkannya menahan suhu yang melampau sambil mengurangkan herotan isyarat, menjadikannya tidak ternilai untuk persekitaran khusus.

Faktor Terma dan Mekanikal dalam Pilihan Bahan Dielektrik

Selain prestasi elektrik, bahan dielektrik mempunyai kesan yang meluas pada ketahanan haba dan kestabilan struktur kabel sepaksi.

• Fluorinated ethylene propylene (FEP) diiktiraf untuk ciri-ciri rintangan habanya yang canggih, membolehkannya berfungsi dengan pasti dalam keadaan suhu tinggi seperti kemudahan industri atau persekitaran aeroangkasa.
• Kelalaian kimia FEP juga mengurangkan kerentanan terhadap haus dan lusuh alam sekitar, memanjangkan jangka hayat operasi kabel.

Pemilihan bahan dielektrik memerlukan pertimbangan yang teliti terhadap julat suhu operasi kabel.Contohnya:

• Kabel digunakan dalam persekitaran dengan suhu berubah-ubah, seperti petak enjin atau loji kuasa, selalunya menggabungkan dielektrik FEP atau Teflon.Bahan-bahan ini menahan tekanan haba dengan berkesan dan mengekalkan kualiti isyarat dalam keadaan yang mencabar.
• Sebaliknya, memilih bahan dengan daya tahan haba yang lebih rendah dalam senario sedemikian boleh membawa kepada isu kebolehgunaan, kemerosotan isyarat, atau penggantian yang kerap, kesulitan untuk organisasi yang menumpukan pada mengekalkan kesinambungan operasi dan mengurangkan masa henti.

Pemilihan Bahan Sarung untuk Keselamatan dan Ketahanan

Walaupun bahan dielektrik penting untuk prestasi elektrik, bahan sarung kabel sepaksi memainkan peranan asas dalam memastikan integriti mekanikal dan keselamatan alam sekitar.

• Sarung Getah Termoplastik (TPR), Communications Riser-rated (CMR) dan Communications Plenum-rated (CMP) biasanya digunakan dalam konteks yang memerlukan standard keselamatan dan prestasi khusus.
• Sarung berkadar CMP lebih diutamakan dalam bangunan dengan saluran tersembunyi atau ruang terkurung, memandangkan sifat pelepasan asap yang rendah dan mengurangkan ketoksikan semasa kebakaran.
• Sarung TPR dihargai kerana fleksibiliti dan ketahanannya terhadap haus, menjadikannya sesuai untuk digunakan dalam aplikasi mudah alih atau tekanan tinggi di mana kesan mekanikal atau lelasan berleluasa.

Dengan menyelaraskan pemilihan bahan sarung dengan permintaan aplikasi, reka bentuk kabel boleh menangani kebimbangan seperti rintangan nyalaan, ketahanan alam sekitar dan kebolehpercayaan jangka panjang.

Menolak Kualiti Isyarat Melalui Inovasi Dielektrik

Pembangunan teknologi dielektrik termaju telah memperkenalkan peluang termaju untuk meningkatkan kualiti isyarat, mengurangkan kehilangan isyarat, dan meningkatkan prestasi pada frekuensi ultra tinggi, keperluan utama untuk sistem komunikasi moden.

• Inovasi termasuk penggunaan buih dielektrik kejuruteraan nanoteknologi, yang mengurangkan ketumpatan bahan sambil meningkatkan pengecilan isyarat.
• Bahan hibrid, menggabungkan Teflon dengan polimer lain, semakin berleluasa.Mereka membenarkan penyesuaian pemalar dielektrik tanpa menjejaskan kekuatan struktur atau ketahanan yang berkekalan.

Dalam aplikasi praktikal, penggunaan teknologi ini telah membuka kemungkinan baharu:

• Institusi penyiaran yang beroperasi pada frekuensi tinggi menggunakan dielektrik komposit termaju untuk mengelakkan gangguan isyarat, meningkatkan ketekalan isyarat merentas jarak penghantaran yang luas.
• Begitu juga, pusat data berkecekapan tinggi telah mula menggabungkan dielektrik berstruktur nano untuk prestasi yang boleh dipercayai di bawah beban kerja yang menuntut, memastikan aliran data tidak terganggu dalam operasi sensitif masa.

Inovasi ini mencerminkan kedua-dua kemajuan dan tindak balas kepada kesalingbergantungan kompleks keperluan prestasi, menunjukkan penghalusan berterusan bahan kabel sepaksi untuk keperluan komunikasi generasi akan datang.

Kesimpulan

Kabel sepaksi kekal sebagai pilihan yang boleh dipercayai untuk penghantaran isyarat yang stabil dalam banyak sistem komunikasi.Reka bentuk berlapisnya membantu mengawal impedans, mengurangkan gangguan dan melindungi isyarat daripada bunyi luaran.Walaupun ia boleh menjadi besar dan kurang sesuai untuk rangkaian jarak jauh berkelajuan tinggi berbanding dengan gentian optik, ia masih menawarkan ketahanan, pemasangan mudah dan prestasi yang boleh dipercayai untuk aplikasi jarak sederhana.Memilih kabel sepaksi yang betul bergantung pada jenis isyarat, impedans, perisai, pengecilan, bahan dielektrik dan persekitaran pemasangan.

Soalan Lazim [FAQ]

1. Apakah kegunaan utama kabel sepaksi?

Kabel sepaksi digunakan untuk menghantar isyarat dalam sistem yang memerlukan komunikasi yang stabil dan jelas.Ia biasanya digunakan untuk TV kabel, sambungan internet, talian telefon dan sistem penyiaran.Pembekal perkhidmatan menggunakannya untuk menghantar isyarat internet dan TV ke rumah dan perniagaan.Struktur berlapisnya membantu melindungi isyarat daripada gangguan, yang membolehkan data, video dan suara bergerak dengan kehilangan yang minimum, walaupun dalam jarak yang jauh.

2. Adakah terdapat pelbagai jenis kabel sepaksi, dan bagaimana ia berbeza?

Ya, kabel sepaksi datang dalam pelbagai jenis berdasarkan penggunaannya.Yang paling biasa ialah kabel 75 ohm untuk isyarat video dan TV, dan kabel 50 ohm untuk sistem data dan komunikasi.Satu lagi jenis biasa ialah RG6, yang direka untuk isyarat frekuensi tinggi dan penebat yang lebih baik.Kabel ini berbeza dalam impedans, perisai dan prestasi, yang mempengaruhi sejauh mana ia mengendalikan kualiti isyarat, jarak dan gangguan.

3. Adakah kabel sepaksi sama dengan kabel TV?

Kabel sepaksi tidak terhad kepada penggunaan TV, tetapi kabel TV ialah sejenis kabel sepaksi.Ia digunakan secara meluas untuk televisyen, tetapi ia juga menyokong sambungan internet dan sistem komunikasi lain.Struktur kabel yang sama boleh membawa pelbagai jenis isyarat bergantung pada cara ia digunakan, yang menjadikannya lebih serba boleh daripada hanya kabel TV.

4. Kabel sepaksi yang manakah dianggap sesuai untuk TV digital?

Kabel sepaksi RG6 biasanya digunakan untuk TV digital.Ia mempunyai impedans 75 ohm, yang sepadan dengan keperluan isyarat video, dan ia termasuk perisai yang kuat untuk mengurangkan gangguan.Ia juga menyokong frekuensi yang lebih tinggi, yang membantu menyampaikan video definisi tinggi yang jelas dan stabil, walaupun dalam jangka masa kabel yang lebih lama.

5. Bagaimanakah kabel sepaksi meningkatkan sambungan internet?

Kabel sepaksi meningkatkan sambungan internet dengan melindungi isyarat daripada bunyi dan gangguan.Perisainya menghalang isyarat elektrik luaran daripada menjejaskan data yang dihantar.Ini membantu mengekalkan sambungan yang stabil, mengurangkan kehilangan data dan menyokong kelajuan internet yang konsisten, terutamanya dalam persekitaran di mana gangguan adalah perkara biasa.
