Litar siri-selari: Membentangkan selok-seli rangkaian elektrik gabungan

Litar siri-selari adalah berharga untuk kejuruteraan elektrik moden, menggabungkan manfaat siri dan konfigurasi selari untuk meningkatkan prestasi sistem, kebolehpercayaan, dan kecekapan.Litar ini tidak ternilai dalam aplikasi yang menuntut voltan dan kawalan semasa yang tepat.Artikel ini meneroka selok-belok litar siri-selari, memperincikan konfigurasi, kaedah pengiraan, aplikasi praktikal, dan kelebihan dan cabaran yang berkaitan.Melalui penerokaan ini, kami berhasrat untuk memberikan pemahaman yang komprehensif mengenai peranan utama litar ini dalam mengoptimumkan sistem elektrik.

Katalog

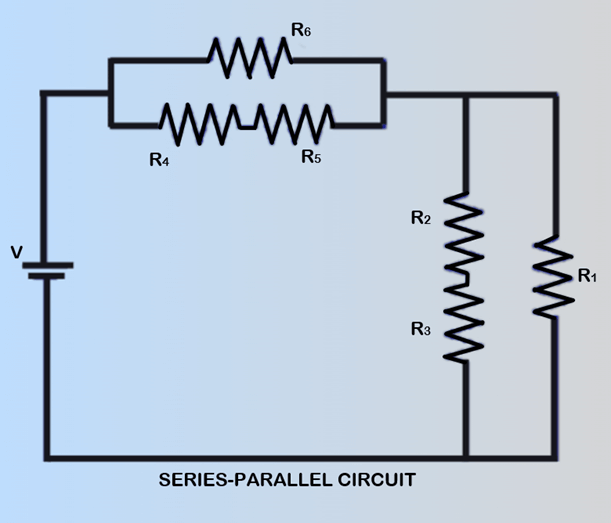

Rajah 1: Litar siri selari

Litar siri selari

Memahami litar siri-selari memerlukan pengetahuan mengenai kedua-dua siri dan litar selari.Dengan mengkaji konsep-konsep asas ini, kita dapat memperoleh pemahaman yang komprehensif tentang bagaimana litar siri selari berstruktur dan bagaimana mereka beroperasi.

Sambungan Siri

Rajah 2;Litar siri

Sambungan siri melibatkan mengatur komponen ke hujung, mewujudkan laluan tunggal untuk arus mengalir secara berurutan melalui setiap elemen.Ini memastikan arus yang sama mengalir melalui semua komponen, dan jumlah voltan merentasi sambungan siri adalah jumlah voltan di setiap komponen.

Sebagai contoh, dalam lampu rentetan, setiap mentol disambungkan secara siri, memastikan pencahayaan seragam sebagai arus yang sama melalui setiap mentol.Dalam susunan sensor, aliran arus yang mantap adalah berharga untuk penginderaan dan pengumpulan data yang tepat.

Sambungan selari

Rajah 3: Litar selari

Komponen pautan sambungan selari di dua titik voltan yang sama, mewujudkan pelbagai laluan untuk aliran semasa.Setiap komponen beroperasi secara bebas di bawah voltan yang sama, dan jumlah arus dalam rangkaian selari adalah jumlah arus melalui setiap cawangan.

Sebagai contoh, dalam pendawaian elektrik isi rumah, setiap saluran dan perkakas disambungkan selari, memastikan mereka semua menerima voltan yang sama walaupun variasi penggunaan semasa.

Konfigurasi litar siri-selari

Rajah 4: Rajah litar selari siri

Dengan menggabungkan siri dan litar selari, ia meningkatkan fungsi dan kecekapan.Reka bentuk hibrid ini menawarkan kawalan yang tepat ke atas sifat elektrik, menjadikannya sangat serba boleh.Komponen diselaraskan dalam kedua -dua siri dan pengaturan selari, masing -masing memberikan kelebihan operasi yang berbeza untuk memenuhi keperluan khusus.

Dalam bahagian siri, semasa kekal seragam di semua komponen, memastikan aliran elektrik yang mantap. Kestabilan ini berguna untuk sistem pencahayaan atau peranti elektronik yang memerlukan arus yang konsisten.Sebagai contoh, menubuhkan litar siri di makmal melibatkan pematerian dengan teliti setiap perintang dalam talian dan menggunakan meter semasa untuk mengesahkan aliran mantap.Persediaan ini membantu mengekalkan prestasi seragam dan menghalang gangguan akibat turun naik semasa.

Bahagian selari mengekalkan voltan yang konsisten di semua komponen yang disambungkan, yang membolehkan pengedaran beban elektrik di antara pelbagai laluan. Persediaan ini menghalang mana -mana komponen tunggal daripada dibebankan dan memastikan setiap beroperasi dalam julat voltan yang optimum.Dalam rangkaian pengedaran kuasa dan peranti elektronik, litar selari mengimbangi beban dengan berkesan.Secara praktiknya, menubuhkan seksyen selari melibatkan memastikan setiap cawangan menerima voltan yang sama, disahkan menggunakan voltmeter di setiap cawangan.

Persamaan pengiraan untuk litar selari siri

Menganalisis litar selari siri melibatkan menggabungkan prinsip kedua-dua siri dan analisis litar selari.Pendekatan berstruktur ini membantu menentukan sifat elektrik seperti rintangan bersamaan, titisan voltan, dan taburan semasa.

Rajah 5: Rajah Contoh Litar Selari-Selaras

Pertama, mengenal pasti komponen mana yang bersiri dan selari.Sebagai contoh, pertimbangkan litar dengan perintang dalam siri dengan kombinasi perintang selari dan Mengiktiraf konfigurasi ini berguna untuk menentukan kaedah pengiraan.Komponen siri berkongsi arus yang sama, manakala komponen selari berkongsi voltan yang sama.Perbezaan ini adalah asas untuk mengira rintangan bersamaan dan taburan semasa.

Kirakan rintangan setara

Sebaik sahaja bahagian siri dan selari dikenalpasti, langkah seterusnya adalah untuk mengira rintangan bersamaan seksyen selari.Rintangan setara perintang selari ditentukan menggunakan formula timbal balik, yang sangat berharga untuk memudahkan litar kompleks:

Menggantikan nilai yang diberikan:

Oleh itu, rintangan setara bahagian selari adalah:

Rintangan setara ini kemudian ditambah kepada rintangan , kerana mereka berada dalam siri:

Secara tepat menentukan nilai -nilai ini berguna untuk memahami bagaimana litar berkelakuan di bawah keadaan elektrik yang berbeza.

Memohon undang -undang ohm

Dengan jumlah rintangan yang diketahui, langkah seterusnya melibatkan menerapkan undang -undang ohm untuk mencari jumlah semasa mengalir melalui litar.Voltan disediakan adalah 25V, yang berharga untuk menentukan semasa:

Semasa ini mengalir melalui , kerana ia bersiri dengan kombinasi selari.Konsistensi komponen siri semasa memudahkan langkah ini, memastikan bahawa 0.5A yang sama mengalir melalui.Langkah ini adalah asas dalam mengesahkan bahawa litar beroperasi dengan betul dan cekap.

Langkah seterusnya melibatkan mengira penurunan voltan di seberangMenggunakan undang -undang ohm:

Voltan yang tinggal adalah merentasi gabungan selari dan :

Voltan ini dikongsi oleh kedua -duanya dan , kerana mereka selari.Pengiraan ini memastikan bahawa setiap komponen dalam litar menerima voltan yang sesuai.

Kirakan arus dalam cawangan selari

Menggunakan undang -undang OHM sekali lagi, arus melalui setiap cawangan selari ditentukan.Untuk :

Arus ini menunjukkan bagaimana jumlah semasa membahagikan antara cawangan selari berdasarkan rintangan mereka.Langkah ini sangat berharga untuk memahami pengedaran semasa dalam litar.

Sahkan dengan undang -undang Kirchhoff

Akhirnya, pengesahan dilakukan menggunakan undang -undang semasa Kirchhoff (KCL), yang menyatakan bahawa jumlah semasa yang memasuki persimpangan mesti sama dengan jumlah semasa.Untuk bahagian selari:

Ini mengesahkan bahawa arus yang dikira adalah betul dan selaras dengan jumlah arus yang dibekalkan oleh sumber.Langkah pengesahan ini sangat berharga untuk memastikan ketepatan dan kebolehpercayaan analisis litar.

Aplikasi litar selari siri

Litar siri-selari adalah berharga dalam banyak aplikasi kerana fleksibiliti dan kecekapan mereka.Mereka menggabungkan manfaat siri dan litar selari, yang membolehkan kawalan dan pengoptimuman sifat elektrik yang tepat.Berikut adalah beberapa aplikasi praktikal:

Sistem pengedaran elektrik

Litar siri-selari adalah sangat berharga untuk mengedarkan kuasa secara efisien di seluruh cawangan yang berbeza dalam rangkaian elektrik.Sistem ini mengimbangi mengekalkan tahap voltan yang konsisten dan mengedarkan arus secara merata untuk mengelakkan beban mana -mana komponen.Sebagai contoh, dalam grid kuasa kediaman, bekalan utama diedarkan melalui litar siri-selari ke pelbagai litar isi rumah, masing-masing mengendalikan beban tertentu seperti pencahayaan, peralatan, dan sistem HVAC.Kaedah ini mengoptimumkan pengagihan kuasa dan meningkatkan kebolehpercayaan dan keselamatan sistem keseluruhan.

Peranti elektronik

Litar siri-selari adalah berharga dalam menguruskan kuasa dan pengagihan isyarat dalam banyak peranti elektronik, termasuk komputer, telefon pintar, dan peralatan rumah.Litar ini memastikan kawalan yang tepat terhadap voltan dan arus untuk operasi yang stabil dan cekap.Sebagai contoh, pada papan induk komputer, litar siri selari mengawal kuasa ke CPU, RAM, dan GPU.Reka bentuk ini memastikan setiap komponen menerima kuasa yang diperlukan sambil meminimumkan kehilangan tenaga dan penjanaan haba.Juga, konfigurasi ini meningkatkan integriti isyarat dan mengurangkan gangguan, meningkatkan prestasi peranti dan umur panjang.

Pek bateri

Pek bateri dalam kenderaan elektrik (EVs), elektronik mudah alih, dan sistem penyimpanan tenaga boleh diperbaharui sering menggunakan konfigurasi siri-selari untuk mencapai voltan dan penilaian semasa yang dikehendaki.Penyesuaian ini memenuhi keperluan prestasi tertentu.Sebagai contoh, dalam kenderaan elektrik, sel -sel bateri disambungkan secara siri untuk meningkatkan voltan dan selari untuk meningkatkan kapasiti semasa.Gabungan ini memberikan ketumpatan tenaga yang tinggi dan output kuasa yang mencukupi untuk memacu motor elektrik.Juga, konfigurasi siri-selari meningkatkan kebolehpercayaan dan keselamatan pek bateri dengan menyediakan pengagihan beban redundansi dan seimbang.

Sistem Tenaga Boleh Diperbaharui

Litar siri-selari memainkan peranan penting dalam mengoptimumkan kuasa yang dihasilkan oleh panel fotovoltaik (PV) dalam sistem tenaga boleh diperbaharui, seperti pemasangan kuasa solar.Panel solar sering disambungkan secara siri untuk meningkatkan voltan sistem dan selari untuk meningkatkan kapasiti semasa keseluruhan.Susunan ini memaksimumkan kecekapan array solar, membolehkan penangkapan dan penyimpanan tenaga yang berkesan.Juga, litar siri selari menguruskan kebolehubahan output kuasa solar, memastikan bekalan tenaga yang stabil dan boleh dipercayai.Di ladang solar yang besar, konfigurasi ini mengimbangi output kuasa dari bahagian panel yang berlainan, menampung perubahan dalam intensiti cahaya matahari dan teduhan.

Automasi Perindustrian

Dalam automasi perindustrian, litar siri selari digunakan secara meluas untuk mengawal dan mengedarkan kuasa kepada pelbagai jentera dan peralatan.Litar ini memberikan kawalan yang tepat ke atas sifat elektrik, memastikan setiap peralatan beroperasi dalam parameter tertentu.Sebagai contoh, dalam loji pembuatan, litar siri selari mengedarkan kuasa kepada tali pinggang penghantar, lengan robot, dan sistem kawalan, masing-masing memerlukan tahap voltan dan semasa yang berbeza.Mengintegrasikan pengawal logik yang boleh diprogramkan (PLCs) dan sensor ke dalam litar ini membolehkan pemantauan dan penyesuaian dinamik pengagihan kuasa, meningkatkan produktiviti dan mengurangkan penggunaan tenaga.

Kelebihan dan Kekurangan Litar Selari Siri

Litar siri-selari menawarkan kedua-dua faedah dan cabaran kerana campuran siri dan unsur-unsur selari.

Kelebihan

Litar siri selari menawarkan fleksibiliti yang luar biasa dan kawalan yang tepat ke atas voltan dan ciri-ciri semasa.Dengan menggabungkan siri dan konfigurasi selari, mereka memenuhi keperluan elektrik tertentu di pelbagai aplikasi, dari elektronik pengguna ke automasi industri.

Fleksibiliti ini membolehkan pengubahsuaian dan ekspansi mudah tanpa reka bentuk semula yang luas.Melaraskan bahagian litar untuk menampung komponen baru atau perubahan keperluan kuasa memastikan kecekapan dan kebolehpercayaan yang berterusan, terutamanya dalam persekitaran dinamik seperti pembuatan.

Litar siri-selari juga meningkatkan kebolehpercayaan.Sekiranya komponen gagal dalam seksyen selari, seluruh litar terus beroperasi, memastikan fungsi berterusan dalam aplikasi utama seperti rangkaian pengedaran kuasa dan peralatan perubatan.Sebagai contoh, dalam sistem kuasa kecemasan hospital, litar ini memastikan peralatan utama masih beroperasi walaupun kegagalan komponen.Sistem pemantauan mengesan dan mengasingkan kesalahan, yang membolehkan pasukan penyelenggaraan menggantikan komponen yang rosak tanpa mengganggu keseluruhan sistem, sehingga mengurangkan downtime.

Juga, litar siri selari mengoptimumkan pengagihan kuasa dan meminimumkan kehilangan tenaga.Siri mengimbangi dan komponen selari mengurangkan rintangan dan meningkatkan kecekapan.Ini amat bermanfaat dalam sistem tenaga boleh diperbaharui, seperti pemasangan kuasa solar, di mana memaksimumkan penukaran kuasa dan meminimumkan kerugian adalah berharga.Pengurusan beban yang berkesan mengurangkan haus dan lusuh pada komponen individu, memanjangkan jangka hayat mereka dan mengurangkan kos penyelenggaraan.Kawalan yang tepat ke atas pengagihan kuasa menurunkan kos operasi, menjadikan litar ini sebagai penyelesaian jangka panjang yang kos efektif.

Aspek	Kelebihan
Fleksibiliti	-Pesti Ciri -ciri Voltan dan Semasa
	- Boleh disesuaikan dengan pelbagai aplikasi
	- Mudah diubahsuai dan diperluas
Kebolehpercayaan	-Membuat operasi walaupun kegagalan komponen
	- Sesuai untuk aplikasi tinggi
	- Pengesanan dan pengasingan kesalahan yang dipertingkatkan
Kecekapan	- Mengoptimumkan pengagihan kuasa
	- Menurunkan kos operasi jangka panjang
	- Mengurangkan haus pada komponen

Kekurangan

Litar siri-selari menimbulkan cabaran yang signifikan kerana kerumitan mereka.Merancang dan menganalisis litar ini memerlukan pengiraan lanjutan dan pemahaman yang mendalam tentang prinsip -prinsip elektrik.Faktor -faktor seperti rintangan, titisan voltan, dan pengedaran semasa mesti dipertimbangkan dengan teliti, yang membawa kepada masa reka bentuk yang lebih lama dan kemungkinan kesilapan yang lebih tinggi.Memodelkan litar ini secara tepat sering memerlukan alat simulasi lanjutan, menambah masa pembangunan.Penyelesaian masalah juga lebih sukar disebabkan oleh interkoneksi yang rumit, yang memerlukan skema terperinci, pengukuran yang tepat, dan peralatan khusus.

Kerumitan dan peningkatan komponen dalam litar siri-selari membawa kepada kos yang lebih tinggi.Lebih banyak komponen dan sambungan menaikkan kos bahan dan titik kegagalan yang berpotensi.Sebagai contoh, dalam automasi perindustrian, melaksanakan litar siri selari lebih mahal kerana keperluan untuk sensor tambahan, pengawal, dan peranti perlindungan.Persediaan awal dan penyelenggaraan berterusan memerlukan kemahiran dan peralatan khusus, menambah kos.Organisasi mesti merancang untuk pelaburan awal dan pemeliharaan jangka panjang.Pengurusan kos yang berkesan melibatkan perancangan kewangan terperinci dan mempertimbangkan penjimatan jangka panjang melalui kecekapan yang lebih baik dan mengurangkan downtime.

Aspek	Kekurangan
Kerumitan	- Memerlukan maju pengiraan dan simulasi
	- Penyelesaian masalah yang sukar
	- Masa reka bentuk yang lebih lama
Kos	- Kos bahan dan penyelenggaraan yang lebih tinggi
	- Memerlukan kemahiran dan peralatan khusus

Litar siri selari dalam sistem pemantauan pintar

Litar siri-selari berguna untuk kecekapan dan kebolehpercayaan sistem pemantauan pintar.Sistem ini menggunakan rangkaian sensor, pemproses, dan modul komunikasi untuk mengumpulkan, menganalisis, dan menghantar data.Konfigurasi siri-selari membantu mengedarkan beban elektrik secara merata dan memberikan kelebihan, memastikan sistem dapat terus berfungsi walaupun satu komponen gagal.Pengagihan kuasa yang cekap ini menghalang beban yang berlebihan dan mengekalkan operasi berterusan, yang sangat berharga untuk aplikasi yang memerlukan data yang konsisten dan tepat, seperti pemantauan alam sekitar, automasi perindustrian, dan pengurusan tenaga.

Pengurusan tenaga

Dalam sistem pemantauan pintar, litar siri selari mengoptimumkan prestasi bateri dengan memastikan bekalan kuasa yang stabil, memanjangkan hayat bateri, dan mengekalkan sistem uptime.Ini sangat berharga untuk sistem di lokasi terpencil atau tidak boleh diakses.Litar siri-selari juga membolehkan penuaian tenaga yang cekap dari sumber yang boleh diperbaharui seperti panel solar, memastikan operasi berterusan walaupun sumber kuasa utama tidak tersedia.Pengagihan kuasa yang seimbang ini sangat berharga untuk mengekalkan fungsi sistem semasa tempoh output solar yang rendah.

Rangkaian Sensor

Rangkaian sensor sangat bergantung pada litar siri-selari.Litar ini membolehkan sensor memantau pelbagai parameter di lokasi yang berbeza.Jika satu sensor gagal, yang lain dapat terus berfungsi, mengekalkan integriti sistem.Konfigurasi siri-selari mengimbangi beban elektrik, mencegah beban dan memastikan pengumpulan data yang konsisten.Persediaan ini memastikan bahawa walaupun sensor suhu gagal, sensor lain masih boleh beroperasi, menjamin pengumpulan data yang berterusan.

Komunikasi data

Litar siri-selari memainkan peranan utama dalam komunikasi data dalam sistem pemantauan pintar dengan mengekalkan integriti isyarat dalam jarak jauh dan mengurangkan bunyi.Ini memastikan penghantaran data yang tepat dari sensor ke pemproses pusat.Konfigurasi siri-selari juga menyediakan redundansi dalam laluan komunikasi, memastikan penghantaran data berterusan walaupun satu laluan gagal.Ini sangat berharga untuk mengekalkan komunikasi data yang boleh dipercayai di kemudahan besar.

Pertimbangkan sistem pemantauan alam sekitar dalam suhu pengesanan hutan, kelembapan, kelembapan tanah, dan kualiti udara.Sensor diletakkan di pelbagai lokasi dan dikonfigurasikan dalam litar siri selari untuk pengumpulan data yang komprehensif dan operasi yang boleh dipercayai.Panel solar mengenakan bateri yang disusun dalam litar siri selari, menyediakan bekalan kuasa yang stabil.Persediaan ini memastikan sistem tetap beroperasi walaupun sumber kuasa utama tidak tersedia.Sensor yang saling berkaitan dalam litar siri selari memastikan pengumpulan data berterusan walaupun sesetengah sensor gagal.Data dihantar ke hab pusat menggunakan talian komunikasi dalam litar selari siri, mengekalkan integriti isyarat dan memberikan kelebihan.Persediaan ini memastikan penghantaran data berterusan walaupun satu laluan gagal, mengekalkan kebolehpercayaan dan ketepatan sistem.

Pertimbangan Keselamatan dan Amalan Terbaik

Penebat dan kandang yang betul

Penebat dan kandang yang betul adalah berharga untuk keselamatan dan fungsi litar siri selari.Penebat menghalang hubungan yang tidak disengajakan, mengurangkan risiko litar pintas dan kejutan elektrik, terutamanya dalam persekitaran di mana litar terdedah kepada hubungan fizikal atau keadaan buruk.Gunakan bahan penebat berkualiti tinggi untuk membungkus wayar dan melindungi mereka dari haus dan lusuh.Lampiran yang mematuhi piawaian industri harus menempatkan komponen, melindungi mereka dari debu, kelembapan, dan kerosakan mekanikal.Lampiran ini juga mengandungi potensi kesalahan elektrik, mencegah bahaya.Penebat yang betul dan kandang yang mantap adalah sangat berharga untuk reka bentuk dan operasi litar yang selamat.

Perlindungan beban litar

Melindungi litar siri selari dari beban adalah berharga untuk mencegah kerosakan dan memastikan umur panjang.Peranti seperti fius dan pemutus litar mengganggu aliran elektrik apabila tahap semasa melebihi ambang yang selamat.Peranti ini bertindak sebagai barisan pertahanan pertama terhadap lonjakan elektrik, menghalang kebakaran dan kegagalan peralatan.Apabila beban berlebihan berlaku, mekanisme perlindungan mengaktifkan, memotong bekalan kuasa.Melaksanakan peranti perlindungan ini diperlukan untuk mengekalkan integriti sistem elektrik.Perlindungan beban yang betul memastikan litar beroperasi dalam had selamat, meningkatkan keselamatan dan kebolehpercayaan.

Penyelenggaraan dan Pemeriksaan Biasa

Penyelenggaraan rutin dan pemeriksaan menyeluruh berguna untuk mengenal pasti dan menetapkan isu-isu dalam litar selari siri sebelum sebarang masalah berlaku.Pemeriksaan biasa harus mencari tanda -tanda haus dan lusuh, seperti wayar yang berkedut, sambungan berkarat, atau penebat yang dikompromi.Sambungan longgar boleh menyebabkan kesalahan sekejap atau kegagalan litar lengkap, jadi sangat berharga untuk memastikan semua sambungan selamat.Pemeriksaan yang dijadualkan membenarkan penangani semula kesalahan yang berpotensi, menghalang mereka daripada meningkat.Pendekatan proaktif ini memanjangkan jangka hayat litar dan memastikan operasi yang boleh dipercayai.Penyelenggaraan tetap juga termasuk ujian prestasi di bawah pelbagai syarat untuk mengesahkan litar memenuhi piawaian yang diperlukan.

Penggunaan komponen berkualiti

Menggunakan komponen berkualiti tinggi adalah asas untuk membina litar siri selari yang selamat dan cekap.Komponen yang memenuhi atau melebihi spesifikasi yang diperlukan dan diperakui oleh organisasi piawaian yang berkaitan memastikan kebolehpercayaan dan prestasi keseluruhan.Komponen berkualiti rendah terdedah kepada kegagalan, yang membawa kepada situasi berbahaya dan peningkatan kos penyelenggaraan.Dengan memilih bahagian yang bereputasi, yang disahkan, risiko kegagalan komponen diminimumkan, meningkatkan keteguhan litar.Komponen berkualiti tinggi menyumbang kepada prestasi yang konsisten, mengurangkan downtime yang tidak dijangka dan pembaikan mahal.Melabur dalam bahagian -bahagian yang unggul di hadapan menjimatkan masa dan sumber dalam jangka masa panjang, menjadikannya pertimbangan penting dalam reka bentuk dan pembinaan sistem elektrik.

Prosedur pengendalian dan pemasangan yang selamat

Mematuhi prosedur pengendalian dan pemasangan yang selamat adalah berharga untuk mencegah kemalangan dan memastikan panjang umur litar selari siri.Pemasangan dan pembaikan hendaklah dijalankan oleh kakitangan yang berkelayakan yang biasa dengan protokol keselamatan dan garis panduan.Berikutan arahan pengeluar membantu mengelakkan perangkap biasa dan memastikan pemasangan komponen yang betul.Peralatan pelindung peribadi (PPE), seperti sarung tangan dan cermin mata keselamatan, harus selalu dipakai ketika mengendalikan komponen elektrik untuk melindungi daripada bahaya yang berpotensi.Amalan pengendalian yang selamat juga melibatkan pemotongan kuasa sebelum bekerja di litar dan menggunakan alat yang sesuai untuk mencegah kerosakan komponen.Berikutan prosedur ini dengan ketara mengurangkan risiko kemalangan dan kecederaan, mempromosikan persekitaran kerja yang selamat.

Mekanisme Shutoff Kecemasan

Menggabungkan mekanisme penutupan kecemasan ke dalam litar siri selari memberikan tindak balas yang cepat dan berkesan semasa situasi yang tidak dijangka.Mekanisme ini harus diletakkan secara strategik dan ditandakan dengan jelas untuk akses mudah dalam kecemasan.Penutupan kecemasan membolehkan pemotongan kuasa segera, mencegah kerosakan selanjutnya dan melindungi kakitangan.Ini amat berharga dalam tetapan perindustrian dan komersial di mana tindak balas yang cepat terhadap kesalahan elektrik dapat mengurangkan akibat yang teruk.Ujian dan penyelenggaraan secara tetap mekanisme penutupan ini memastikan ia berfungsi dengan betul apabila diperlukan.Keupayaan penutupan kecemasan yang boleh dipercayai meningkatkan keselamatan litar keseluruhan dan memberikan ketenangan fikiran.

Pematuhan piawaian dan peraturan elektrik

Pematuhan piawaian dan peraturan elektrik adalah penting apabila mereka bentuk dan mengendalikan litar selari siri.Piawaian ini memastikan keselamatan, kebolehpercayaan, dan kecekapan dalam sistem elektrik.Biasakan diri anda dengan kod dan piawaian yang berkaitan untuk rantau tertentu dan jenis litar.Pematuhan menjamin litar beroperasi dalam sempadan undang -undang dan teknikal dan membantu mencegah kemalangan dan kegagalan peralatan.Mematuhi peraturan melibatkan penggunaan komponen yang disahkan, berikutan amalan pemasangan yang ditetapkan, dan menjalankan pemeriksaan dan penyelenggaraan secara tetap.Memastikan pematuhan meningkatkan kredibiliti sistem elektrik dan memupuk kepercayaan di kalangan pihak berkepentingan.

Kesimpulan

Litar siri-selari sangat berharga untuk sistem elektrik moden, yang menawarkan penyelesaian serba boleh yang meningkatkan prestasi melalui voltan dan kawalan semasa yang tepat.Permohonan mereka di pelbagai bidang -dari pengedaran kuasa dan peranti elektronik ke sistem tenaga boleh diperbaharui -menyoroti kepentingan mereka dalam mencapai operasi yang boleh dipercayai dan cekap.Walaupun kerumitan yang terlibat dalam merekabentuk dan mengekalkan litar ini, manfaat mereka dalam pengurusan beban, kecekapan tenaga, dan kebolehpercayaan sistem adalah besar.Artikel ini telah menyediakan penjelajahan menyeluruh litar selari siri, yang meliputi konfigurasi, kaedah pengiraan, kegunaan praktikal, dan pertimbangan keselamatan.Apabila kemajuan teknologi berterusan, kepentingan litar siri selari akan berkembang, memacu inovasi dan kecekapan lebih lanjut dalam kejuruteraan elektrik.

Soalan Lazim [Soalan Lazim]

1. Apakah faedah utama menggunakan litar siri selari dalam sistem elektrik?

Litar siri-selari menawarkan fleksibiliti, membolehkan kawalan tepat ke atas voltan dan arus.Gabungan ini meningkatkan kebolehpercayaan, mengoptimumkan pengagihan kuasa, dan menggunakan ruang dan komponen yang cekap.Secara praktikal, sistem pengedaran kuasa boleh mengendalikan pelbagai beban tanpa komponen yang berlebihan.Dalam peranti elektronik, konfigurasi siri selari memastikan operasi yang stabil dengan menguruskan voltan dan semasa dengan berkesan.Sebagai contoh, dalam pek bateri, sel -sel yang disambungkan dalam siri meningkatkan voltan, manakala yang selari meningkatkan kapasiti semasa, memberikan prestasi dan keselamatan yang seimbang.

2. Bagaimanakah sambungan siri dan selari berbeza dari segi pengedaran semasa dan voltan?

Dalam sambungan siri, komponen dikaitkan dengan hujung ke hujung, jadi arus yang sama mengalir melalui setiap, tetapi penurunan voltan dikongsi.Ini dilihat dalam lampu tali di mana arus seragam memastikan kecerahan.Sebaliknya, dalam sambungan selari, komponen berkongsi voltan yang sama tetapi memecah arus di antara cawangan.Ini adalah tipikal dalam pendawaian isi rumah, di mana setiap perkakas mendapat voltan penuh, memastikan operasi bebas.Memahami perbezaan ini membantu reka bentuk litar dengan voltan dan keperluan semasa tertentu, seperti memastikan voltan mantap untuk elektronik sensitif atau arus yang konsisten untuk satu set LED.

3. Apakah cabaran umum yang dihadapi ketika mereka bentuk litar selari siri?

Merancang litar selari siri melibatkan pengiraan kompleks dan penempatan komponen yang teliti untuk mengawal sifat elektrik dengan tepat.Kerumitan ini boleh membawa kepada masa reka bentuk yang lebih lama dan kesilapan yang berpotensi.Sebagai contoh, memastikan rintangan setara yang betul dikira memerlukan pengukuran dan pengesahan yang teliti.Kos boleh lebih tinggi kerana keperluan untuk lebih banyak komponen dan peralatan ujian lanjutan.Selain itu, penyelesaian masalah boleh mencabar kerana mengenal pasti dan menetapkan isu memerlukan pemahaman yang mendalam mengenai susun atur dan tingkah laku litar, yang sering melibatkan pemeriksaan sistematik dengan multimeter dan osiloskop.

4. Bagaimana anda menganalisis litar siri-selari untuk menentukan sifat elektriknya?

Untuk menganalisis litar siri selari, pertama mengenal pasti siri dan bahagian selari.Kirakan rintangan bersamaan komponen selari menggunakan formula timbal balik.Tambah rintangan ini kepada mana -mana komponen siri.Seterusnya, gunakan undang -undang OHM untuk menentukan jumlah titisan semasa dan voltan.Sahkan nilai -nilai ini menggunakan undang -undang Kirchhoff untuk memastikan semasa memasuki persimpangan sama dengan meninggalkan semasa.Sebagai contoh, jika menganalisis litar dengan perintang dalam siri dan selari, mengukur jumlah rintangan, gunakan voltan bekalan untuk mencari arus, dan kemudian mengesahkan penurunan voltan di setiap komponen untuk memastikan ketepatan.

5. Apakah aplikasi praktikal yang paling banyak memberi manfaat daripada konfigurasi litar siri-selari?

Litar siri selari digunakan dalam aplikasi yang memerlukan kawalan yang tepat terhadap sifat elektrik.Dalam sistem pengedaran kuasa, mereka mengimbangi beban dan mencegah beban.Peranti elektronik menggunakannya untuk menguruskan bekalan kuasa dengan cekap, memastikan operasi yang stabil.Pek bateri, terutamanya dalam kenderaan elektrik, menggunakan konfigurasi siri selari untuk mencapai voltan dan penilaian semasa yang dikehendaki.Sistem tenaga boleh diperbaharui, seperti panel solar, menggunakan litar ini untuk mengoptimumkan penangkapan dan pengedaran kuasa.Automasi industri bergantung pada litar siri selari untuk mengawal jentera, memastikan setiap bahagian menerima input elektrik yang betul, meningkatkan produktiviti dan keselamatan.
