Pencetus Schmitt Diterangkan, Prinsip Kerja, Jenis Litar dan Aplikasi

Pencetus Schmitt ialah litar pembanding yang menggunakan maklum balas positif dan histerisis untuk mencipta pensuisan yang stabil antara keadaan keluaran TINGGI dan RENDAH.Reka bentuk dwi-ambangnya membantu mengelakkan pencetus palsu yang disebabkan oleh bunyi bising, perubahan isyarat perlahan atau turun naik voltan yang kecil.Artikel ini menerangkan cara pencetus Schmitt berfungsi, cara ia boleh dilaksanakan menggunakan diod terowong, pembanding, transistor dan IC, dan cara ia digunakan dalam pembentukan bentuk gelombang, penapisan hingar, penghalusan nadi, litar pemasaan dan penyaman isyarat.

Katalog

Pengenalan kepada Schmitt Trigger

Pencetus Schmitt menonjol sebagai litar pembanding unik yang dicirikan oleh mekanisme dwi-ambangnya, yang dicapai melalui maklum balas positif.Ciri ini, yang dirujuk sebagai histerisis, memberikan kelebihan ketara dalam kestabilan dan ketepatan isyarat.Tidak seperti litar pembanding konvensional, yang mungkin menghasilkan tindak balas yang tidak dapat diramalkan kepada turun naik voltan input kecil, pencetus Schmitt menggunakan dua ambang yang berbeza: satu positif dan satu negatif.Apabila voltan masukan melebihi ambang positif, litar beralih ke keadaan tinggi.Sebaliknya, jatuh di bawah ambang negatif mencetuskan peralihan kepada keadaan rendah.Di antara ambang ini, output kekal stabil, memberikan litar sifat seperti memori yang meningkatkan kebolehpercayaan operasi.

Multivibrator bistable ini berfungsi dengan fungsi utama dalam penukaran isyarat analog-ke-digital, penapisan hingar dan pembentukan bentuk gelombang.Dengan menukar isyarat analog yang tidak stabil kepada output digital yang bersih, pencetus Schmitt membantu mengurangkan gangguan yang disebabkan oleh voltan turun naik, terutamanya dalam persekitaran elektrik yang bising.Aplikasi untuk julat litar secara meluas, daripada sistem logik asas kepada gelung maklum balas yang rumit dalam multivibrator, menunjukkan kebolehsuaian dan peranannya yang amat diperlukan merentas pelbagai aspek reka bentuk elektronik.

Peranan Maklum Balas Positif

Pencetus Schmitt berhutang prestasi yang boleh dipercayai kepada mekanisme maklum balas positif yang disepadukan ke dalam reka bentuknya.Maklum balas positif memperbesarkan perbezaan antara voltan input dan paras ambang, memastikan litar membuat keputusan pensuisan yang jelas, walaupun dalam keadaan yang mencabar.Daripada bergantung pada nilai voltan input mutlak, dinamik ini mengukuhkan keupayaan litar untuk menahan hingar input dan turun naik sementara.

Dalam persekitaran yang tertakluk kepada voltan turun naik, seperti yang disebabkan oleh sumber kuasa yang tidak konsisten atau gangguan elektromagnet, pencetus Schmitt kekal teguh dalam mengekalkan output yang konsisten.Mekanisme ini menghilangkan ralat yang disebabkan oleh pancang bunyi pendek, menyokong operasi yang stabil dan boleh dipercayai dalam aplikasi praktikal.

Histeresis: Menstabilkan Melalui Dwi Ambang

Di tengah-tengah pencetus Schmitt terletak konsep histerisis, yang memastikan pensuisan yang tepat dengan memerlukan voltan masukan untuk melepasi ambang yang berbeza.Reka bentuk dwi-ambang ini meminimumkan ketidakpastian dan mewujudkan persempadanan yang jelas antara keadaan isyarat.Histeresis membolehkan litar mengutamakan prestasi mantap berbanding kereaktifan kepada turun naik kecil.

Contoh praktikal boleh didapati dalam parameter pemantauan sensor industri seperti suhu atau tekanan.Dengan memanfaatkan histerisis, sensor boleh membezakan data yang bermakna daripada turun naik sementara yang diperkenalkan oleh gangguan elektrik, memastikan output digital yang tepat untuk analisis seterusnya.Reka bentuk pencetus Schmitt mencerminkan komitmen terhadap kebolehpercayaan dan ketepatan, yang sejajar dengan keperluan kejuruteraan.

Mengimbangi Sensitiviti dan Kestabilan

Mereka bentuk pencetus Schmitt memerlukan pertimbangan yang teliti terhadap ambangnya untuk memastikan keseimbangan yang betul antara sensitiviti dan kestabilan.Keseimbangan ini membolehkannya menangani keperluan operasi yang pelbagai tanpa menjejaskan prestasi.

• Ambang yang ketat boleh mengesan variasi isyarat kecil tetapi mungkin membawa kepada kerentanan kepada hingar, mengurangkan keupayaan litar untuk menapis gangguan sementara.

• Sebaliknya, ambang yang terlalu santai boleh melambatkan pemprosesan isyarat atau mengakibatkan ketidaktepatan.

Dalam litar pemadam audio, contohnya, pencetus Schmitt yang ditala secara optimum menapis hingar tahap rendah sambil mengekalkan integriti isyarat audio yang diingini.Pilihan reka bentuk ini menunjukkan pertukaran yang terlibat dalam memadankan gelagat litar dengan keperluan aplikasi tertentu.

Pencetus Schmitt menggabungkan reka bentuk litar teori dengan kefungsian praktikal dengan menggunakan histeresis, maklum balas positif dan pensuisan berasaskan ambang untuk meningkatkan kestabilan isyarat dan penolakan hingar.Reka bentuk ini membolehkan litar beroperasi dengan pasti walaupun dalam persekitaran yang terjejas oleh turun naik voltan dan gangguan elektrik yang boleh mengganggu prestasi.

Pencetus Schmitt digunakan dalam sistem yang memerlukan peralihan isyarat yang bersih dan stabil untuk operasi yang boleh dipercayai dalam elektronik analog dan digital.Penggunaan fleksibel mereka menyokong aplikasi daripada litar pembelajaran asas kepada sistem elektronik dan perindustrian termaju.

Memahami cara kerja pencetus Schmitt memberikan cerapan berharga tentang pemprosesan isyarat dan menunjukkan kepentingan mereka bentuk litar yang mengekalkan kestabilan, ketepatan dan kebolehpercayaan dalam keadaan pengendalian yang tidak dapat diramalkan.

Teknik dalam Melaksanakan Pencetus Schmitt

Pelaksanaan Berasaskan Diod Terowong

Pelaksanaan pencetus Schmitt menggunakan diod terowong adalah berdasarkan lengkung volt-ampere berbentuk "N" yang berbeza, yang memudahkan peralihan tajam dalam aplikasi pensuisan.Lengkung ini membolehkan litar menukar keadaan dengan pantas apabila isyarat input berayun melepasi ambang voltan yang ditentukan, membawa kepada lilitan keluaran yang tajam.Walau bagaimanapun, pendekatan ini sering gagal dari segi mencapai ketepatan tinggi dan kecekapan operasi, menjadikannya lebih sesuai untuk sistem yang mengutamakan kesederhanaan berbanding prestasi tinggi.

Untuk mengatasi batasan ini, reka bentuk alternatif memanfaatkan prinsip asas diod terowong sambil menggabungkan litar berasaskan transistor.Dalam konfigurasi ini, transistor dipasangkan dengan gelung maklum balas positif untuk membolehkan kelajuan pensuisan yang lebih pantas dan kawalan yang lebih ketat ke atas kesan histerisis.Transistor kerap dipilih berbanding diod terowong dalam aplikasi praktikal kerana ketersediaannya yang lebih luas, pilihan reka bentuk yang boleh disesuaikan dan keupayaan untuk mengendalikan pelbagai senario yang lebih besar.

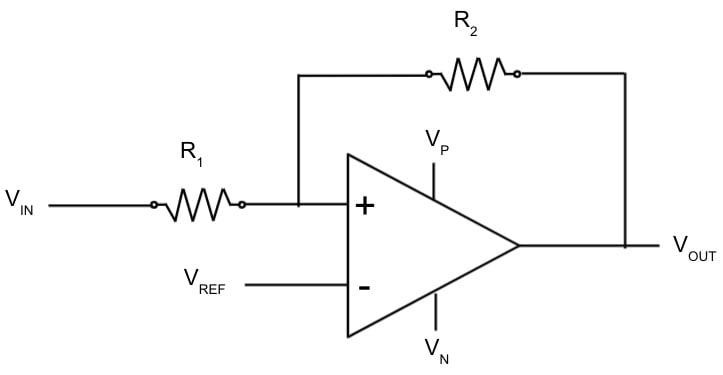

Reka Bentuk Berasaskan Pembanding untuk Kepelbagaian yang Dipertingkatkan

Pencetus Schmitt berasaskan pembanding menyediakan penyelesaian yang sangat mudah disesuaikan dan tepat, bergantung pada gelung maklum balas positif untuk mewujudkan histerisis.Litar ini bertukar-tukar antara paras keluaran tinggi (+Vs) dan rendah (-Vs) berdasarkan kelakuan pembezaan isyarat input.Dua perintang maklum balas kritikal, R1 dan R2, mentakrifkan julat voltan histerisis, memastikan output kekal stabil dan tidak telap oleh turun naik input kecil, ciri ideal untuk pengurangan hingar dan prestasi pensuisan yang konsisten.

Mekanisme operasi termasuk yang berikut:

• Apabila input bukan penyongsangan (+) melebihi voltan pada input penyongsangan (−), pembanding bertukar kepada keadaan keluaran tinggi.
• Jika input penyongsangan melebihi input bukan penyongsangan, peralihan keluaran kepada rendah.
• Perintang maklum balas mencipta pembahagi voltan, memulakan ambang diskret untuk peralihan ke atas dan ke bawah.
• Jalur histerisis dinyatakan secara matematik sebagai ±(R1×Vs)/R2, membenarkan pelarasan kepada sensitiviti atau rintangan hingar melalui pengubahsuaian perintang.

Penambahbaikan lanjut meningkatkan kebolehpercayaan litar:

• Diod Zener: Menguatkan imuniti kepada variasi bekalan kuasa, mengekalkan output yang konsisten dalam keadaan dinamik.
• Perintang Pengehad Semasa (cth., R3, R4): Minimumkan ralat mengimbangi dan benarkan penalaan halus yang tepat untuk memenuhi permintaan operasi.

Penambahan ini boleh meningkatkan prestasi, menjadikan litar lebih stabil dan sesuai untuk aplikasi yang kompleks.

Pencetus Schmitt Berasaskan Transistor Dioptimumkan

Reka bentuk yang digunakan secara meluas melibatkan dua transistor yang dikonfigurasikan dalam gelung maklum balas positif regeneratif.Persediaan ini mewujudkan kefungsian histeresis melalui interplay transistor, memastikan ambang voltan yang berbeza untuk peralihan antara keadaan tinggi dan rendah.Biasanya menggunakan transistor NPN:

• Satu transistor (T1) kekal tidak aktif pada tahap input rendah, membolehkan transistor kedua (T2) mengalir, menghasilkan keadaan keluaran rendah.
• Apabila voltan masukan melebihi ambang kritikal, T1 diaktifkan, membawa kepada penyahaktifan T2 dan membalikkan output kepada tinggi.

Pengubahsuaian penting dalam reka bentuk ini meningkatkan operasinya:

• Perintang RE: Bertindak sebagai komponen tarik-turun untuk mengekalkan voltan keluaran rendah apabila perlu.
• Rangkaian Maklum Balas: Perintang boleh laras mengoptimumkan histerisis dan kelakuan pensuisan, untuk menyesuaikan kefungsian berdasarkan keperluan.

Untuk aplikasi yang memerlukan fleksibiliti, penalaan perintang digunakan untuk mengimbangi ketepatan logik dan pensuisan berkelajuan tinggi sambil memenuhi keperluan sistem dan piawaian operasi tertentu.Reka bentuk berasaskan transistor ini menampung konfigurasi analog dan digital, seperti litar terbalik, di mana histerisis membantu menapis hingar dan menstabilkan prestasi dalam persekitaran yang turun naik.

Teknik yang dibincangkan menekankan kebolehsuaian pencetus Schmitt dalam pelbagai konteks.Diod terowong, pembanding dan transistor menyediakan pilihan reka bentuk yang berbeza untuk memadankan keperluan sistem.Kemajuan terkini dalam alat simulasi litar dan aplikasi maklum balas berulang memastikan reka bentuk terus berkembang, memenuhi keperluan prestasi moden dalam cabaran kejuruteraan dinamik.

Schmitt Mencetuskan Aplikasi

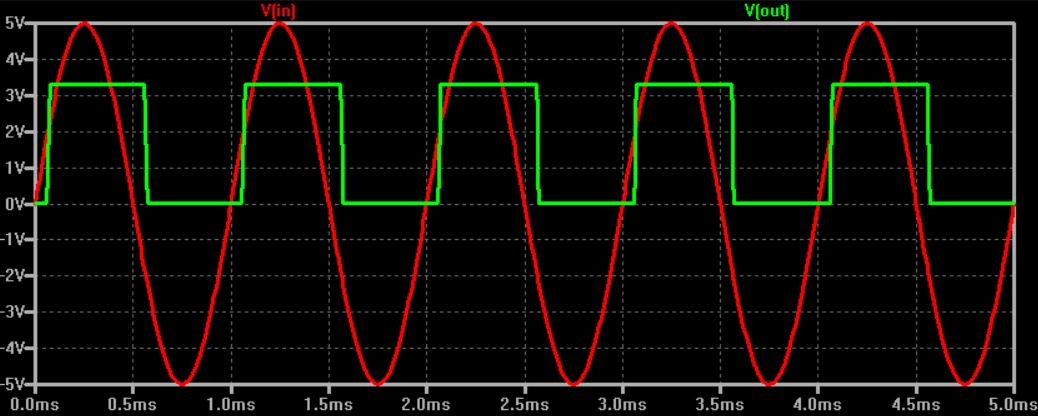

Transformasi Bentuk Gelombang

Pencetus Schmitt memegang fungsi penting dalam menukar isyarat analog yang tidak dapat diramalkan atau berayun lancar, seperti bentuk gelombang sinusoidal atau segi tiga, kepada denyutan segi empat tepat yang jelas sesuai untuk sistem digital.Denyutan segi empat tepat ini membolehkan pemprosesan isyarat binari, meningkatkan kebolehgunaan aliran data analog dalam platform digital.Penukaran analog-ke-digital sering menghadapi halangan seperti ketidakstabilan ambang atau gangguan isyarat akibat hingar.Mekanisme histeresis yang wujud dalam pencetus Schmitt menggalakkan ketekalan isyarat dengan menetapkan ambang pengaktifan atas dan bawah yang jelas.Ini memastikan pembezaan isyarat yang tepat, mengurangkan tingkah laku pensuisan yang tidak menentu.Fungsi ini digunakan dalam rangkaian penderia, modul pemerolehan data dan sistem pemantauan alam sekitar untuk menyokong integrasi digital yang stabil dan tepat.

Penapisan Tepi Nadi

Dalam seni bina digital moden, integriti isyarat secara langsung mempengaruhi kebolehpercayaan sistem, terutamanya dalam senario yang melibatkan penghantaran data berkelajuan tinggi atau saluran komunikasi yang kompleks.Isu seperti masa naik dan turun yang tidak sekata atau lebihan akibat ketidakpadanan impedans boleh menjejaskan operasi kritikal.Pencetus Schmitt menunjukkan kegunaannya dengan menapis denyutan herot ke dalam bentuk gelombang simetri, dengan itu mengekalkan koheren isyarat.Penapisan isyarat ini membantu jurutera dalam memastikan keseragaman prestasi merentas pelbagai keadaan persekitaran dan operasi.Sebagai contoh, reka bentuk komunikasi berasaskan mikropengawal mendapat manfaat daripada pembentukan tepi tepat yang ditawarkan oleh litar pencetus Schmitt, yang menyumbang kepada penyegerakan data yang lancar dan meminimumkan miskomunikasi dengan komponen antara muka.

Menapis Bunyi Amplitud Rendah

Sistem elektronik kerap berhadapan dengan hingar yang berterusan, yang memperkenalkan turun naik halus yang mengaburkan pemprosesan data yang bermakna.Kebolehkonfigurasian pencetus Schmitt untuk menetapkan ambang amplitud yang berbeza berfungsi sebagai penapis praktikal, membolehkan laluan terpilih isyarat di atas amplitud tertentu.Ciri ini mengurangkan gangguan kecil sambil melindungi isyarat nadi kepada operasi sistem.Aplikasi yang bergantung pada julat penapisan amplitud ini daripada platform pemprosesan audio yang mengutamakan kejelasan pertuturan berbanding gangguan ambien kepada sistem automasi yang membezakan arahan input tulen daripada isyarat luar memberi kesan pada prestasi.Pencetus Schmitt biasanya digunakan dalam aplikasi yang memerlukan pemisahan yang jelas antara data berguna dan bunyi latar belakang.

Masa dan Penjanaan Isyarat

Apabila digabungkan dengan kapasitor dan perintang dalam gelung maklum balas, pencetus Schmitt boleh menjana isyarat segi empat tepat dan denyutan jam yang stabil.Litar multivibrator astabil, monostabil dan bistable digunakan secara meluas untuk kawalan masa dan jujukan.Litar ini menyokong pembilang, pengayun dan sistem pemasa yang digunakan dalam mikropemproses dan pemprosesan isyarat digital.Multivibrator berasaskan pencetus Schmitt juga dikonfigurasikan untuk menyediakan sumber pemasaan yang boleh dipercayai untuk operasi disegerakkan yang stabil dalam keadaan yang mencabar.

Litar Bersepadu Biasa dengan Kefungsian Pencetus Schmitt

Litar bersepadu dengan mekanisme pencetus Schmitt melaksanakan pelbagai peranan praktikal, membolehkan penyaman isyarat yang dipertingkatkan, mengurangkan kerentanan hingar dan memperkemas reka bentuk litar.IC ini dibenamkan dengan ciri yang memudahkan pemprosesan isyarat yang stabil, menterjemah peralihan yang tidak menentu kepada denyutan yang konsisten dan meningkatkan kebolehpercayaan dalam sistem elektronik.Prestasi yang dioptimumkan boleh dicapai tanpa komponen luaran tambahan, menyokong reka bentuk litar yang lebih mudah dan operasi yang stabil.Di bawah ialah IC yang biasa digunakan dengan ciri pencetus Schmitt.

IC Terkemuka Menggunakan Ciri Pencetus Schmitt

Beberapa litar bersepadu direka bentuk dengan fungsi pencetus Schmitt terbina dalam, menawarkan pelbagai aplikasi merentasi pelbagai bidang.Ciri-ciri yang wujud dan faedah praktikalnya digariskan di sini untuk menggambarkan kepentingannya dalam reka bentuk elektronik moden:

Pintu NAND Dwi Empat-input (74LS18)

• 74LS18 menggabungkan input pencetus Schmitt untuk mengurus isyarat bising atau tidak stabil dengan pasti.

• Konfigurasi dwi empat inputnya memudahkan operasi logik yang kompleks dalam reka bentuk padat.

• Aplikasi termasuk litar nyahlantun, mekanisme kawalan logik dan sistem kritikal kestabilan untuk peralihan digital.

Gerbang Penyongsang Hex (74LS14)

• 74LS14 terdiri daripada enam pintu penyongsang bebas yang dilengkapi dengan fungsi pencetus Schmitt.

• Sesuai untuk kes yang memerlukan penyongsangan bersih isyarat dengan kadar peralihan yang perlahan atau tepi yang tidak menentu.

• Senario penggunaan biasa termasuk penukaran analog-ke-digital, pembentukan bentuk gelombang dan sistem pemasaan yang tepat dalam penjanaan isyarat jam.

Gerbang NOR dua input (74132/74HC132)

• 74132 dan 74HC132 menampilkan get NOR yang dipertingkatkan dengan histerisis untuk diskriminasi isyarat yang mantap.

• Direka untuk mengurangkan isyarat input yang turun naik dan menekankan ketekalan output.

• Digunakan dalam aplikasi kawalan digital, memastikan penolakan hingar dan mengekalkan kebolehpercayaan operasi.

Multivibrator Dwi Monostable (74221/74LS221)

• IC ini menyepadukan ciri-ciri pencetus Schmitt untuk menghasilkan denyutan yang boleh dipercayai walaupun di bawah senario input yang bising.

• Digunakan secara meluas dalam tugas berfokus masa seperti penjanaan kelewatan dan sistem modulasi lebar nadi.

• Menyumbang kepada penstabilan prestasi litar di bawah keadaan operasi berubah-ubah.

IC Pemasa Serbaguna (555 Pemasa)

• Pemasa 555 yang terkenal boleh dikonfigurasikan sebagai litar pencetus Schmitt untuk tugas seperti penjanaan bentuk gelombang atau penstabilan isyarat.

• Digunakan secara meluas merentasi projek seperti litar pengayun, sistem modulasi jam dan merapatkan jurang reka bentuk analog-digital.

• Kebolehsuaiannya mengukuhkan kedudukannya sebagai komponen kritikal dalam pelbagai reka bentuk elektronik.

Pencetus NAND Schmitt Quad Dua-input (CD4093)

• CD4093 menyepadukan empat get NAND dengan sifat pencetus Schmitt yang wujud untuk mengendalikan isyarat tak linear.

• Mencari utiliti dalam sistem tetapan semula kuasa, tugas penjanaan kekerapan dan aplikasi nyahlantun yang memerlukan ketepatan dan kestabilan.

• Sesuai untuk aplikasi yang menuntut daya tahan terhadap bunyi dan input yang tidak menentu.

Meneroka Penambahbaikan Sistem Praktikal

Kefungsian pencetus Schmitt tertanam dalam IC ini menggalakkan tingkah laku sistem yang boleh dipercayai dan meningkatkan kebolehpercayaan litar.

• Pemerhatian mendedahkan peranan mereka dalam penyaman isyarat untuk input mikropengawal, di mana isyarat stabil adalah penting.

• Aplikasi asas termasuk penstabilan pengayun dan menangani isu yang berkaitan dengan kebolehubahan dalam input isyarat atau peralihan.

• Cerapan praktikal yang diperoleh melalui pelaksanaan langsung menunjukkan potensi transformatif pencetus Schmitt dalam menapis reka bentuk litar dan menangani cabaran berkaitan hingar.

Kesimpulan

Pencetus Schmitt adalah berharga kerana ia meningkatkan kestabilan isyarat, imuniti bunyi dan kebolehpercayaan pensuisan dalam kedua-dua litar analog dan digital.Tindakan histerisis mereka membolehkan litar bertindak balas hanya kepada perubahan input yang bermakna, menjadikannya berguna untuk penderia, pengayun, litar nyahlantun, penjanaan jam dan penukaran isyarat bising.Dengan pilihan pelaksanaan yang berbeza dan IC pencetus Schmitt yang tersedia secara meluas, ia kekal sebagai penyelesaian praktikal untuk mencipta isyarat digital yang bersih, boleh dipercayai dan jelas daripada input yang tidak stabil.

Soalan Lazim [FAQ]

1. Bagaimanakah histerisis meningkatkan kestabilan litar pencetus Schmitt?

Histeresis meningkatkan kestabilan dengan menggunakan dua ambang pensuisan yang berasingan dan bukannya satu.Ini menghalang output daripada berubah dengan cepat apabila turun naik voltan kecil atau bunyi elektrik hadir.Akibatnya, pencetus Schmitt menghasilkan tingkah laku pensuisan yang bersih dan stabil, terutamanya dalam persekitaran yang bising.

2. Mengapakah maklum balas positif penting dalam operasi pencetus Schmitt?

Maklum balas positif menguatkan perbezaan antara isyarat input dan ambang pensuisan.Ini membolehkan litar membuat peralihan yang jelas antara keadaan tinggi dan rendah tanpa teragak-agak.Ia juga meningkatkan imuniti bunyi dan membantu mengekalkan isyarat keluaran yang boleh dipercayai.

3. Bagaimanakah pencetus Schmitt menukar isyarat analog yang bising kepada isyarat digital yang bersih?

Pencetus Schmitt menapis turun naik yang tidak diingini dengan membenarkan penukaran hanya apabila input melepasi ambang voltan yang ditetapkan.Variasi kecil antara ambang ini diabaikan, yang membuang tingkah laku yang tidak stabil dan menukar input analog yang bising kepada denyutan digital yang stabil.

4. Mengapakah pencetus Schmitt biasa digunakan dalam litar pembentuk bentuk gelombang?

Pencetus Schmitt digunakan dalam pembentukan bentuk gelombang kerana ia boleh mengubah bentuk gelombang yang lemah atau terherot menjadi gelombang persegi yang bersih.Ini meningkatkan kualiti isyarat dan memastikan pemasaan yang tepat dalam sistem digital, litar komunikasi dan aplikasi penjanaan jam.

5. Bagaimanakah pelarasan ambang mempengaruhi prestasi pencetus Schmitt?

Pelarasan ambang mengubah tahap kepekaan litar kepada isyarat input.Ambang sempit menjadikan litar bertindak balas kepada perubahan yang lebih kecil, manakala ambang yang lebih luas meningkatkan rintangan kepada hingar.Pelarasan yang betul membantu mengimbangi responsif dan kestabilan isyarat.

6. Mengapakah pencetus Schmitt bernilai dalam sistem penderia dan automasi?

Penderia sering menghasilkan isyarat yang tidak stabil kerana gangguan elektrik atau keadaan persekitaran.Pencetus Schmitt mengalih keluar turun naik yang tidak diingini ini dan menyediakan output yang stabil, membolehkan sistem automasi dan pengawal bertindak balas dengan lebih tepat dan boleh dipercayai.

7. Bagaimanakah pencetus Schmitt berasaskan pembanding meningkatkan kebolehpercayaan pensuisan?

Pencetus Schmitt berasaskan pembanding menggunakan perintang maklum balas untuk mencipta tahap histeresis terkawal.Ini memastikan pensuisan yang stabil antara keadaan tinggi dan rendah walaupun isyarat input berubah secara perlahan atau mengandungi hingar, menjadikan litar lebih dipercayai dalam aplikasi praktikal.

8. Apakah kelebihan yang diberikan oleh pencetus Schmitt berasaskan transistor?

Pencetus Schmitt berasaskan transistor memberikan kelajuan pensuisan yang pantas, histeresis boleh laras dan keupayaan penapisan hingar yang kuat.Reka bentuk mereka juga membolehkan jurutera menyesuaikan tingkah laku pensuisan untuk aplikasi litar analog dan digital yang berbeza.

9. Mengapakah pencetus Schmitt penting dalam pemasaan dan litar penjanaan nadi?

Pencetus Schmitt membantu menjana denyutan jam yang stabil dan isyarat pemasaan dengan menghasilkan peralihan bersih antara keadaan keluaran.Ini menjadikannya berguna dalam pengayun, pembilang dan litar multivibrator di mana pemasaan yang tepat diperlukan untuk operasi yang disegerakkan.

10. Bagaimanakah IC dengan fungsi pencetus Schmitt terbina dalam meningkatkan reka bentuk litar?

Litar bersepadu dengan pencetus Schmitt terbina dalam memudahkan reka bentuk litar dengan mengurangkan keperluan untuk komponen penapisan hingar tambahan.Mereka meningkatkan kestabilan isyarat, meningkatkan kebolehpercayaan pensuisan dan membantu mengekalkan isyarat digital yang bersih dalam sistem yang terjejas oleh input yang perlahan atau bising.
