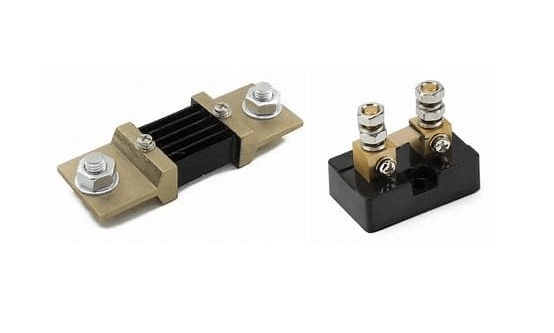

Bagaimana Memilih Resistor Shunt untuk Pengesanan Arus yang Tepat

Pengesanan arus sangat bergantung kepada pemilihan resistor shunt yang tepat kerana nilai rintangan memberi kesan langsung kepada ketepatan pengukuran, kehilangan kuasa, tingkah laku terma, dan kualiti isyarat. Artikel ini menerangkan bagaimana resistor shunt dipilih, bagaimana ralat dan kesan tidak ideal mempengaruhi pengukuran, dan bagaimana faktor seperti offset penguat, resolusi ADC, bising, susun atur, peningkatan suhu, dan spesifikasi resistor membentuk prestasi pengesanan arus dalam dunia nyata.

Katalog

Memilih Nilai Rintangan Shunt

Memilih nilai resistor shunt menetapkan nada untuk bagaimana rantai pengukuran arus berfungsi dalam produk sebenar, bukan hanya dalam lembaran kerja. Satu pilihan menyentuh tiga perkara pada masa yang sama:

• voltan sens penuh yang boleh anda gunakan

• haba yang akan dihasilkan oleh resistor

• tambahan penurunan voltan yang akan dirasai oleh beban.

Dalam amalan, ia sering bergantung kepada seberapa selesa anda ingin margin isyarat berbanding seberapa banyak kehilangan dan ruang tambahan yang sanggup anda terima.

Banyak pasukan merasakan tarikan untuk menjadikan R sekecil mungkin untuk kecekapan; naluri itu boleh difahami. Masalahnya ialah voltan shunt rendah cenderung menjadikan ketidaksempurnaan kecil yang membosankan menjadi sesi debug yang panjang.

Mulakan dengan memilih voltan shunt pada arus maksimum yang boleh ditangkap oleh penguat dan ADC anda dengan kelonggaran di sekeliling toleransi, suhu, dan bising. Satu tingkap skala penuh yang banyak digunakan adalah kira-kira:

• 50–100 mV

sementara reka bentuk kuasa tinggi atau ruang ketat sering kali lebih dekat kepada:

• 10–30 mV

untuk mengurangkan disipasi dan melindungi voltan beban.

Apa yang biasanya menentukan sama ada sasaran terasa "selesa" kemudian bukanlah angka itu sendiri, tetapi sejauh mana ia berada di atas ralat yang sebenarnya akan anda lihat di meja.

Voltan shunt yang kelihatan baik dalam pengiraan nominal boleh terasa sangat kecil setelah kesan terburuk muncul:

• offset

• pelayaran

• gradasi terma

• kuantisasi

• gangguan

Jika anda pernah melihat bacaan arus sifar berkeliaran semasa sapuan terma, lekuk emosi itu biasa:

• keyakinan pada suhu bilik

• kemudian keraguan yang merayap

• kemudian percubaan larut malam untuk membetulkannya dalam firmware.

Offset input dan pelayaran boleh memakan bahagian yang mengejutkan daripada isyarat shunt yang kecil. Apabila reka bentuk terlalu menekankan kepada V_SHUNT yang sangat rendah, pasukan sering kali menyedari bahawa nilai tanpa beban enggan kekal dekat dengan sifar merentasi suhu, dan mereka didorong ke arah:

• lebih banyak langkah kalibrasi

• lebih banyak logik pampasan

• atau kedua-duanya.

Peralihan tembaga-ke-aloi boleh menghasilkan voltan termoelektrik tahap mikrovolt dalam kehadiran gradasi suhu. Ia mudah untuk menolak ini sebagai terlalu kecil untuk diperhatikan sehingga shunt itu berada dekat dengan:

• induktor panas

• penyebar haba MOSFET

• sempadan aliran udara di mana gradasi berlaku secara rutin.

Jika ADC (termasuk bisingnya) hanya menghasilkan sejumlah kecil kiraan berkesan merentasi julat operasi, output cenderung kelihatan melompat, dan gelung kawalan boleh mula berkelakuan aneh pada beban ringan. Reka bentuk yang berfungsi dengan baik pada arus nominal masih boleh menunjukkan goyang yang dipacu oleh kuantisasi apabila isyarat mengecil.

Volt rendah shunt yang kecil lebih mudah untuk tercemar melalui:

• penggabungan nod penukaran

• lonjakan tanah

• pengambilan magnet

• parasitik berkaitan susun atur.

Apabila tahap kuasa penukaran berada berhampiran, susun atur dan kerja penapisan cenderung meningkat dengan cepat apabila V_SHUNT dikurangkan.

Pendekatan praktikal adalah untuk menetapkan V_SHUNT penuh supaya ia kekal selesa di atas offset dan bunyi worst-case yang digabungkan pada lebar jalur pengukuran yang sebenarnya anda pedulikan. Apabila isyarat terlalu kecil, pasukan sering menghabiskan berhari-hari mengejar:

• pengubahsuaian susun atur

• eksperimen penapisan

yang tidak pernah terasa sepenuhnya memuaskan.

Setelah sasaran voltaj shunt penuh ditetapkan, kira rintangan laluan pertama secara langsung:

Contoh (50 mV pada 5 A):

R = 0.05 / 5 = 0.01 Ω

Anggap ini sebagai pengikat permulaan. Selepas titik ini, nilai biasanya akan diselaraskan oleh:

• tingkah laku terma

• had ruang kepala

• ketersediaan pakej

• apa yang prototaip ajar anda.

Setelah memilih R, kira penghadaman shunt pada arus maksimum:

Contoh:

P_SHUNT = 5² × 0.01
P_SHUNT = 25 × 0.01
P_SHUNT = 0.25 W

Ia membantu untuk menganggap P_SHUNT sebagai input kepada reka bentuk terma dan bukan sebagai kotak semak kertas data yang cepat. Walaupun penilaian kuasa rintangan kelihatan murah hati, pemasangan sebenar boleh beroperasi lebih panas kerana:

• kawasan tembaga terhad

• haba daripada komponen bersebelahan

• halangan pembungkusan

• aliran udara yang lemah.

Semasa menghidupkan, agak biasa untuk melihat bacaan mengembara selepas beberapa minit apabila shunt dan tembaga di sekelilingnya memanas, mengubah rintangan dan menarik arus yang diukur bersamanya, satu pengalaman yang boleh menjadi lebih menjengkelkan daripada yang kelihatan ketika anda cuba menyelesaikan isu kestabilan gelung kawalan.

Untuk ketepatan pengesanan arus, toleransi shunt dan pekali suhu rintangan (TCR) sering muncul secara langsung dalam bajet ralat, betul-betul di samping:

• had penguat

• had ADC.

Shunt 1% memulakan anda dengan kira-kira 1% ralat keuntungan sebelum:

• offset penguat

• ralat keuntungan ADC

• pencairan rujukan

memasuki gambar. Jika ketepatan yang lebih ketat adalah matlamat, laluan tipikal termasuk:

• menggunakan shunt toleransi yang lebih ketat

• mengkalibrasi dalam pengeluaran

• menggabungkan kedua-duanya.

Pemanasan sendiri meningkatkan shunt di atas ambien, dan rintangan bergeser dengan kenaikan suhu itu. Dalam operasi arus tinggi berterusan, drift itu boleh mendominasi apa yang anda lihat di lapangan. Apabila kenaikan suhu tidak pasti, sering kali kurang stres untuk menganggap kenaikan yang lebih besar daripada yang diramalkan oleh model ideal dan kemudian mengesahkan dengan pengukuran perkakasan awal (termasuk rendaman keadaan mantap).

Meningkatkan V_SHUNT secara umum meningkatkan margin pengukuran dengan:

• melonggarkan tekanan offset/bunyi di hujung hadapan

• meningkatkan nisbah isyarat kepada bunyi

sementara:

• mengurangkan kecekapan

• mencuri voltan beban.

Mengurangkan V_SHUNT melakukan sebaliknya dan cenderung menambah lebih banyak beban pada:

• hujung hadapan analog

• disiplin susun atur

• penapisan digital.

Faktor	VSHUNT yang Lebih Tinggi	VSHUNT yang Lebih Rendah
Margin Isyarat	Lebih Baik	Lebih Rendah
Kecekapan	Lebih Rendah	Lebih Tinggi
Jatuh Voltan	Lebih Tinggi	Lebih Rendah
Keperluan ADC	Kurang Menuntut	Lebih Menuntut
Sensitiviti Bunyi	Lebih Rendah	Lebih Tinggi
Penghadaman Kuasa	Lebih Tinggi	Lebih Rendah

Pola yang muncul dalam reka bentuk yang terasa tenang untuk menyahpepijat adalah mengelakkan V_SHUNT minimum mutlak kecuali kecekapan mendominasi matlamat sistem. Menghabiskan sedikit ruang kepala untuk margin pengukuran sering membayar kembali sebagai:

• lebih sedikit trips perlindungan palsu

• tingkah laku kawalan yang lebih stabil

• kurang masa tertanya-tanya sama ada bacaan yang pelik adalah fizik atau artefak susun atur.

Ketika R jatuh ke dalam julat milliohm, rintangan siri yang tidak diingini dalam:

• laluan

• vias

• penyambung

• sambungan solder

mula bersaing dengan shunt itu sendiri. Pada ketika itu, tambahan 1–5 mΩ daripada laluan dan sambungan boleh mewakili sebahagian besar nilai yang dimaksudkan, dan arus yang diukur boleh berbeza dengan:

• variasi pemasangan

• penuaan penyambung

• kerja semula.

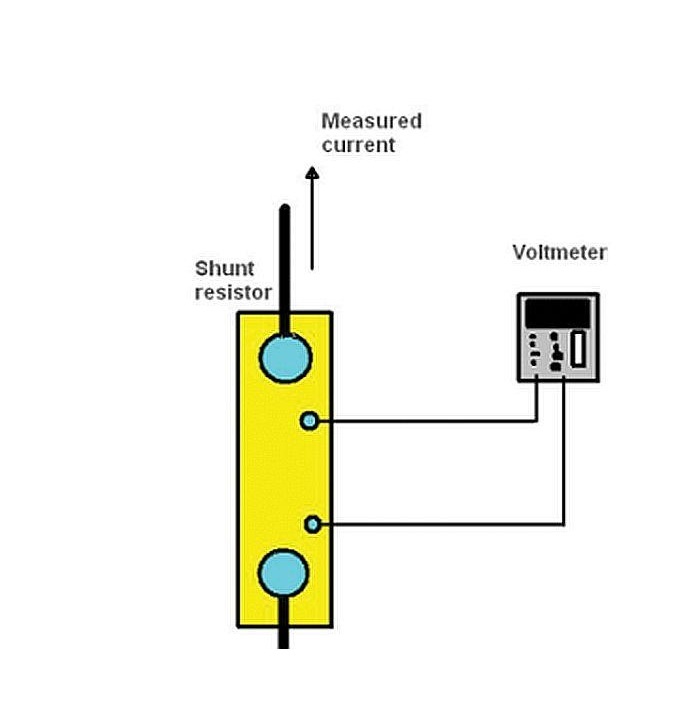

Untuk shunt nilai rendah, sambungan empat terminal dengan laluan yang teliti mengelakkan terjunan tembaga arus beban daripada dibaca salah sebagai voltan shunt. Tanpa pengesanan Kelvin, ralat cenderung bergantung pada arus dan tidak konsisten yang mengecewakan di seluruh pembinaan.

Jika objektif merangkumi pengambilan transien yang cepat, penapisan yang berat boleh menyembunyikan peristiwa yang ingin anda ukur; jika penapisan terlalu ringan, riak pertukaran boleh menguasai bacaan. Pilihan rintangan berinteraksi dengan penapisan kerana ia menetapkan amplitud isyarat berkenaan dengan:

• riak

• pengambilan

• bunyi ADC.

Pemeriksaan kepekaan yang terstruktur boleh memberikan banyak apa yang orang harapkan simulasi akan sediakan, dengan lebih sedikit andaian tersembunyi dan lebih banyak nombor yang boleh dilaksanakan.

Untuk setiap calon R, hitung:

• V_SHUNT pada I_MAX

• P_SHUNT pada I_MAX

• anggaran kenaikan suhu (pakej + kawasan tembaga + andaian aliran udara)

• terma kesalahan yang dijangkakan (offset, drift, kuantisasi ADC, dan bunyi).

Pendekatan pragmatik adalah memilih rintangan terkecil yang masih memberikan bacaan yang stabil merentasi suhu dan keadaan bunyi operasi, termasuk perilaku beban ringan. Ini cenderung membawa anda ke tempat yang menyeimbangkan kecekapan dengan keyakinan pengukuran, dan ia mengurangkan kemungkinan kejutan lewat di mana ketepatan kelihatan baik sejuk di meja tetapi merosot selepas pemanasan atau apabila unit dimasukkan ke dalam penutupnya.

Kehilangan Kuasa dan Reka Bentuk Terma

Anggarkan Kerugian Elektrik dalam Senario Operasi sebenar

Rintangan shunt akhirnya menukarkan tenaga elektrik menjadi haba dengan cara yang sangat boleh diramalkan, dan kebolehramalan itu adalah menenangkan, sehingga mod operasi sebenar mula bertindih. Mulakan dengan hubungan asas: P = I²R.

Contoh asas: 5 A melalui 0.01 Ω → P = 25 × 0.01 = 0.25 W.

0.25 W adalah rujukan permulaan untuk perbincangan, bukan titik henti, kerana kenaikan suhu dan pergerakan rintangan jangka panjang biasanya adalah apa yang mencetuskan kejutan yang tidak menyenangkan kemudian dalam pengesahan.

Gunakan arus berterusan tertinggi yang boleh dipegang oleh produk secara realistik, kemudian perbesar untuk realiti seharian yang kadang-kadang ingin dihadkan oleh jurutera: toleransi, offset kalibrasi, kesalahan kawalan-pusing, dan variasi bekalan.

Juga nilai mod operasi arus tinggi yang lebih lama, kerana beban arus berulang yang berlangsung beberapa saat boleh menyumbang kepada pemanasan dengan cara yang menyerupai operasi berterusan dan bukan peristiwa transien yang singkat.

Dalam banyak binaan, kombinasi yang teruk bukan satu item baris lembaran data; ia adalah beban tinggi ditambah udara perumahan yang hangat ditambah aliran udara yang berkurangan ditambah sumber haba bersebelahan.

Untuk arus berdenyut, dipotong, dua hala, atau regeneratif, kira pemanasan daripada arus RMS: P = I_RMS²R.

Arus puncak mungkin kelihatan sangat tinggi pada plot pengukuran, tetapi pemanasan jangka panjang utama ditentukan oleh arus RMS (I_RMS) dari semasa ke semasa.

Pola kegagalan yang boleh diulang muncul apabila pengesahan memberi tumpuan kepada had puncak sementara kitaran tugas tinggi tanpa henti menghasilkan pemanasan hampir berterusan.

Gunakan nilai rintangan kes terburuk apabila menganggarkan had atas kuasa. Mulakan dengan toleransi, kemudian sertakan pergeseran rintangan yang dipacu oleh TCR shunt semasa suhu badannya meningkat.

Walaupun kuasa di bawah penilaian nama, pemanasan diri masih boleh mengubah pengukuran melalui: (a) drift rintangan, dan (b) kecerunan terma yang bocor ke dalam penghalaan dan penamatan rasa.

Satu andaian konservatif yang sering menjimatkan masa adalah bahawa badan shunt berfungsi lebih panas daripada sensor papan berdekatan yang dilaporkan, terutama apabila shunt berada dekat dengan komponen panas lain.

Tukarkan Watt kepada Kenaikan Suhu dan Tekanan Bahan

Angka kuasa dengan sendirinya hanyalah sebahagian daripada cerita; penceraian yang sama boleh membosankan pada tuangan tembaga yang luas dan menyusahkan dalam susun atur yang padat di dalam kotak tertutup.

Soalan praktikal menjadi: suhu apa yang dicapai oleh elemen shunt dan penamatan pada persekitaran tinggi, aliran udara lemah, dan sumber haba berdekatan, dan seberapa boleh diulangkah hasil itu merentasi unit?

Lembaran data biasanya menyatakan kuasa nominal pada persekitaran rujukan (sering 70°C) dan kemudian mengurangkan kuasa yang dibenarkan di atas titik itu.

Periksa di mana “persekitaran” penutup sebenar berada semasa operasi, kerana udara penutup biasanya naik jauh di atas suhu bilik dan boleh berbeza-beza dengan ketara bergantung kepada penempatan.

Penyumbang haba berdekatan untuk diambil kira termasuk: bateri; induktor; MOSFET kuasa; penyearah; pengawal panas.

Untuk shunt pemasangan permukaan, tembaga PCB sering memindahkan sebahagian besar haba. Kenaikan suhu boleh berbeza dengan ketara dengan kawasan tembaga, ketebalan tembaga, pengaitan pelan, dan ketumpatan vias terma.

Perubahan penghalaan lewat yang mengurangkan tembaga untuk keselesaan mempunyai kebiasaan menghasilkan titik panas dan drift yang tidak ada sesiapa yang mahu menghabiskan jadual pada.

Aliran kerja yang cenderung terasa lebih tenang dalam pengaktifan ialah dengan memperuntukkan tembaga yang banyak awal dan hanya melonggarkan setelah pengukuran menunjukkan tingkah laku terma kekal teratur.

Mengendalikan di bawah tahap kuasa yang dinilai mengelakkan kerosakan segera, tetapi ia tidak menjanjikan pengesanan yang stabil. Banyak produk merosot dengan lembut pada mulanya: rintangan meningkat secara perlahan, kalibrasi berubah, dan ambang perlindungan bergerak.

Dari perspektif kebolehpercayaan, pemilihan shunt sering berjalan lebih lancar apabila dibingkai di sekeliling pengekalan ketepatan dan tingkah laku drift, dengan watt yang dirawat sebagai satu input dan bukannya keputusan keseluruhan. Pembingkaian itu mengurangkan kekecewaan reka bentuk yang lulus ujian fungsional cepat tetapi kemudiannya berjuang dalam rendaman, pemeriksaan kebolehulangan, atau penuaan lapangan.

Definisikan Headroom Dengan Sasaran Suhu dan Drift yang Jelas

Satu peraturan umum adalah 2× headroom kuasa berterusan, tetapi pendekatan yang lebih boleh dipertahankan mengaitkan headroom dengan peningkatan suhu yang dibenarkan dan drift yang dibenarkan.

Jika ketepatan pengukuran jangka hayat adalah matlamat reka bentuk, pilih shunt supaya peningkatan suhu keadaan mantap kekal sederhana di bawah beban maksimum yang berterusan, bukannya mendekati bahagian curam lengkung penurunan.

Pilihan ini juga mengurangkan tekanan pada sendi solder dari pemanasan kitaran, yang merupakan salah satu isu yang boleh terasa baik sehingga ia tiba-tiba menjadi lubang debugging tahap akhir.

Untuk Overload dan Acara Pendek, Gunakan Pemikiran Kitaran Tenaga dan Terma

Denyutan pendek boleh melebihi penarafan berterusan tanpa kegagalan segera, tetapi masih meninggalkan pergeseran rintangan yang kekal.

Untuk permulaan motor, arus picu, atau arus kesalahan bateri, nilaikan tekanan denyutan menggunakan tenaga: E = ∫ I²R dt.

Apabila helaian data menyediakan graf denyutan/overload, gunakan mereka dengan lebar denyutan dan kitaran tugas sebenar. Apabila graf hilang atau samar, anggap denyutan berulang sebagai senario kitaran terma dan bukannya aksi acara tunggal.

Sebuah shunt mungkin bertahan terhadap denyutan kesalahan tunggal dan masih berusia di bawah tekanan berulang. Pengulangan cenderung menunjukkan sebagai drift offset perlahan, bacaan berselang dari keletihan solder, atau perubahan warna pad yang halus.

Ujian kitaran yang dipercepatkan yang dijalankan awal boleh menghilangkan banyak ketidakpastian kemudian, dan mereka sering membayar kembali secara emosi juga, dengan lebih sedikit misteri tiada tetapi kadang-kadang gagal semasa pengesahan sistem.

Sahkan Dengan Ujian Terma Tekanan Tinggi dan Pemeriksaan Kesihatan yang Mudah

Pengiraan mengecilkan calon, kemudian pengesahan bangku mendedahkan apa yang sebenarnya dilakukan oleh kotak, aliran udara, dan susun atur. Jalankan pada beban maksimum yang realistik sehingga suhu stabil, ulangi di seluruh ekstrem suhu, kemudian bandingkan kestabilan rintangan dan pengukuran pre- dan post-ujian selepas penyejukan.

Jejaki penunjuk kesihatan ini semasa dan selepas ujian:

• Drift offset yang meningkat pada arus tetap dari semasa ke semasa.

• Sambungan solder yang berjalan dengan ketara lebih panas daripada badan rintangan atau penamat.

• Papan yang menjadi coklat atau sisa fluks yang menggelap dekat pad.

• Bacaan berselang semasa mengetuk, getaran, atau kitaran terma.

Tingkah Laku Kegagalan Yang Dikenal Pengenalan Ini Bertujuan Untuk Elakkan

Risiko meningkat apabila shunt mendekati siling terma, dan tandatangan kegagalan biasanya jatuh ke dalam beberapa kategori yang dikenali:

• Drift rintangan yang secara langsung menukar menjadi ralat pengukuran.

• Keletihan solder dan kerosakan pad daripada kitaran terma yang menghasilkan bacaan berselang atau bising.

• Peningkatan suhu yang membawa kepada kejadian terbuka/pendek, melumpuhkan fungsi perlindungan atau mencetuskan kerosakan sekunder di tempat lain.

Tinjauan pemebangan yang kukuh berakhir dengan margin yang ditunjukkan dalam peningkatan suhu dan tingkah laku drift, bukannya berhenti pada pengiraan watt.

Pemilihan Bahan dan Strategi Pembinaan Shunt

Ketepatan shunt biasanya berkait dengan dua tema luas: bagaimana rintangan berkelakuan ketika bahagian memanaskan, dan seberapa baik susunan pengukuran mengekalkan parasitik dari menyusup ke dalam bacaan. Dalam amalan, ia membantu untuk menganggap shunt sebagai lebih daripada simbol rintangan pada skema; ia berkelakuan seperti struktur terma kecil dengan antaramuka mekanikal dan geometri tembaga yang boleh diam-diam memandu angka.

Sumber ralat yang dominan: peningkatan suhu; rintangan sambungan/kontak; induktans yang dipandu oleh susun atur.

Apabila satu pasukan reka bentuk merasa terkejut dengan bacaan arus yang melimpah, ia jarang berlaku kerana undang-undang Ohm berhenti berfungsi. Ia lebih sering berlaku kerana pelaksanaan terma dan fizikal menambah tingkah laku yang mudah untuk diabaikan semasa semakan skema, dan kemudian sukar untuk diabaikan di bangku.

Pilihan Bahan

Sasaran pemilihan praktikal adalah koefisien suhu rintangan (TCR) yang rendah. Aloi seperti manganin dan constantan biasanya digunakan kerana pergeseran rintangannya hanya sedikit ketika suhu meningkat. Tingkah laku itu sesuai dengan realiti bahawa shunt dimaksudkan untuk dissipate tenaga, kadangkala secara berterusan, dan walaupun watt yang sederhana boleh menggerakkan suhu cukup untuk menggerakkan bacaan.

Ia juga membantu untuk merancang bagi “pemanasan sendiri” sebagai mod operasi normal dan bukannya pengecualian. Jika TCR aloi lebih tinggi, rintangan berubah semasa beban statik, dan arus yang diukur boleh kelihatan merayap walaupun arus sebenar adalah statik. Kelembapan perlahan seperti itu boleh menjadi sangat menjengkelkan semasa pengesahan kerana ia kelihatan seperti masalah instrumen sehingga cerita terma menjadi jelas.

Diagnosa salah yang biasa untuk arus merayap perlahan selepas langkah beban: bunyi ADC; offset penguat; ralat kalibrasi.

Dalam setup bangku biasa, adalah rutin untuk melihat arus yang dipaparkan merayap selama puluhan saat selepas perubahan langkah, kemudian tenang sekali shunt dan tembaga akhirnya mencapai keseimbangan terma. Melihat tingkah laku itu buat pertama kalinya boleh terasa seperti masalah hantu, tetapi ia sering hilang sebaik sahaja kenaikan suhu dan aliran haba dianggap sebagai batasan reka bentuk kelas pertama.

Pemanasan bukan hanya tentang kenaikan suhu purata; kecerunan di sekeliling badan shunt dan penamatnya boleh mengganggu kebolehulangan. Dalam papan padat, satu hujung shunt mungkin menyalurkan haba ke dalam tuangan tembaga yang besar atau menangkap aliran udara, sementara hujung yang lain tetap panas relatif. Pembahagian suhu yang tidak sekata itu boleh menterjemahkan kepada perubahan halus dalam rintangan dan dalam EMF setempat serta kelakuan sentuhan yang sedang diabaikan oleh pendawaian pengesanan.

Untuk menjadikan hasil terasa kurang cerewet di seluruh binaan, biasanya berbaloi untuk menyebarkan haba dengan cara yang dapat diramalkan:

• Sediakan seksyen tembaga yang cukup untuk membawa arus dan untuk penyebaran haba.

• Elakkan maklumat pemasangan (penjaga, pengapit, tulang rusuk enclosur) yang mendinginkan satu sisi lebih daripada yang lain.

• Kekalkan persekitaran terma di sekitar kedua-dua hujung shunt sebanyak mungkin simetri seperti yang dibenarkan oleh reka bentuk mekanikal.

Malah aloi dengan TCR yang sangat rendah mempunyai had. Jika titik operasi menghasilkan pengembaraan suhu yang besar, kerana shunt tidak cukup besar, aliran udara tidak konsisten, atau penyejukan haba lemah, beberapa merayap dan penetapan panjang selepas perubahan beban adalah sematamat apa yang dihasilkan oleh fizik. Reka bentuk supaya shunt berjalan “kurang panas daripada yang sepatutnya” biasanya menghasilkan nombor yang lebih tenang dan sesi penghapuskan yang kurang menjengkelkan.

Pembinaan

Memilih aloi yang baik jarang menyelesaikan tugas. Butiran pembinaan dan sambungan sering mendominasi kerana isyarat shunt biasanya berada dalam julat milivolt, di mana parasitik kecil mula bersaing dengan kuantiti yang diukur.

Dalam rejim milivolt itu, tidak memerlukan banyak usaha untuk rintangan siri tambahan menjadi relevan: fillet solder, vias, kontak penyambung, dan pemotongan tembaga boleh menambah jatuh yang kelihatan seperti voltan shunt sebenar kecuali pengesanan diatur dengan teliti. Ini adalah salah satu kawasan di mana jurutera boleh merasa yakin melihat skematik dan kemudian merasa kurang puas selepas pemasangan, kerana skematik tidak memasukkan laluan arus fizikal yang dicipta oleh PCB dan penyambung.

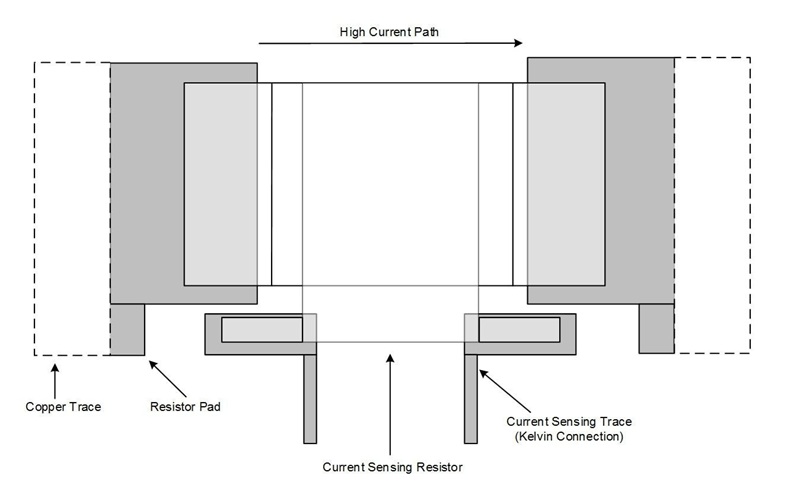

Shunt empat terminal (Kelvin), atau sekurang-kurangnya tapak kaki yang memisahkan sambungan arus dan pengesanan, biasanya menghasilkan keputusan yang lebih boleh dipercayai daripada pengambilan dua terminal. Tujuannya adalah jelas: mengukur voltan di seluruh elemen rintang itu sendiri, bukan di seluruh sambungan dan tembaga yang digunakan untuk membawa arus beban.

Pada arus tinggi, walaupun pecahan miliohm dalam rintangan siri boleh mencipta milivolt penurunan tambahan. Apabila jatuh tambahan itu berada dalam laluan pengesanan, ia boleh berada dalam julat yang sama seperti isyarat shunt yang dimaksudkan dan mengubah arus yang ditafsir. Banyak reka bentuk yang kelihatan betul di atas kertas akhirnya dibaca tinggi atau merayap kerana pelaksanaan fizikal secara tidak sengaja menyertakan rintangan tersembunyi di dalam kawasan yang dikesan.

Pengesanan Kelvin memberikan apa yang dijanjikan hanya apabila jejak pengesanan terpasang pada sempadan elektrik yang dimaksudkan. Pad pengesanan berfungsi dengan baik apabila mereka menangkap voltan secara langsung di tepi elemen rintang, bukan di satu tempat sepanjang tembaga arus tinggi yang juga membawa arus beban dan penurunan IR yang berkaitan.

Kebiasaan susun atur yang cenderung mengurangkan kejutan yang tidak menyenangkan:

• Letakkan takikan pengesanan Kelvin rapat pada sempadan elemen rintang.

• Rangka laluan pengesanan sebagai pasangan pembeza ketat.

• Jauhkan pasangan pengesanan dari nod penukaran dan gelung kuasa yang bising.

• Kembalikan pasangan pengesanan terus ke input penguat tanpa berkongsi segmen arus tinggi.

Menganggap pasangan pengesanan seperti isyarat instrumentasi, bukannya hanya rangkaian lain, sering membawa kepada bacaan yang lebih stabil di seluruh variasi pembuatan, kerja semula, dan penuaan penyambung. Kestabilan itu sukar untuk dinilai secara berlebihan semasa penghapuskan tahap akhir, apabila tekanan masa membuat setiap milivolt tidak jelas terasa peribadi.

Beban Dinamik: Induktans sebagai Istilah Voltan Tambahan yang Senyap

Dengan arus dinamik, induktans sering menjadi sumber kesilapan pengukuran yang dominan. Voltan shunt yang diukur tidak semata-mata I × R_shunt. Apabila arus berubah dengan pantas, satu terma induktif, V_inductive = L(di/dt), menambah atau mengurangkan daripada kejatuhan resistif. Dalam elektronik kuasa pengalih pantas, sumbangan induktif boleh melebihi sumbangan resistif semasa tepi pengalihan, yang boleh menjadikan bacaan segera kelihatan salah walaupun litar pengukuran berfungsi dengan tepat seperti yang dibina.

Satu implikasi yang mengejutkan pasukan: susunan shunt boleh kelihatan tepat pada DC dan kemudian kelihatan tidak tepat dalam persekitaran PWM. Dalam banyak kes, litar hanya melaporkan fizik laluan arus, termasuk induktans parasitnya, bukannya membuat kesilapan pengiraan.

Shunt berinduktans rendah mengurangkan kawasan gelung melalui laluan arus yang lebar dan rata serta geometri simetrik. Pembinaan itu mengurangkan induktans parasit dan mengurangkan magnitud artefak di/dt. Dalam binaan praktikal, beberapa pilihan geometri secara konsisten menggerakkan jarum ke arah kebolehuatan:

• Pemasukan dan keluaran arus simetrik di sekeliling elemen resistif.

• Laluan arus pendek dan langsung dengan kawasan gelung minimum.

• Keratan rentas konduktor yang luas yang mengelakkan penguncupan sempit berhampiran shunt.

Apabila tepi PWM adalah pantas, pilihan fizikal ini sering melakukan lebih banyak untuk kestabilan pengukuran daripada perubahan kecil dalam nilai rintangan nominal, dan itu boleh terasa tidak intuitif sehingga kali pertama perubahan susun atur membetulkan apa yang kelihatan seperti masalah depan analog.

Apabila (di/dt) tinggi, meletakkan penguat deria dekat dengan titik Kelvin mengurangkan pengambilan dan mengelakkan pembesaran kawasan gelung deria. Penghalaan pembeza yang ketat membantu dengan alasan yang sama. Penapisan kemudian menjadi pilihan yang disengajakan dan bukannya selepas pemikiran, kerana tepi pengalihan boleh menggabungkan ke dalam lebar jalur pengukuran dan mencipta bacaan yang kelihatan bising, melompat, atau menyesatkan.

Pilihan objektif pengukuran (pilih awal, kerana ia mendorong keputusan susun atur dan analog dalam arah yang berbeza): arus purata untuk pemantauan kuasa, had lebar jalur supaya tepi diatasi dan paparan menetap; arus puncak/transien untuk perlindungan, kekalkan lebar jalur lebih tinggi sambil memberi penekanan kepada induktans rendah dan susun atur berhati-hati untuk mengurangkan trips palsu.

Dalam istilah kejuruteraan harian, reka bentuk terasa lebih lancar apabila pasukan bersetuju awal sama ada ia mahu maklumat arus yang cepat dari segi elektrik atau maklumat arus yang tepat dari segi tenaga. Dua matlamat itu boleh sama valid, tetapi mereka jarang berkembang di bawah geometri shunt yang sama, lebar jalur penguat, dan strategi penapisan.

Faktor Mekanikal dan Keselamatan

Pelaksanaan mekanikal menentukan sama ada prestasi teoritikal berterusan apabila produk menghadapi haba, getaran, pengendalian, dan masa. Ketepatan elektrik boleh dioptimumkan dalam skematik dan helaian, tetapi kestabilan dunia sebenar dan tingkah laku selamat cenderung ditentukan oleh realiti mekanikal dan terma yang kadang-kadang sukar untuk dianggar sehingga prototaip mulai "bertingkah cara yang berbeza" di meja kerja.

Pengendalian Terma dan Kesilapan Pengukuran Didorong Haba

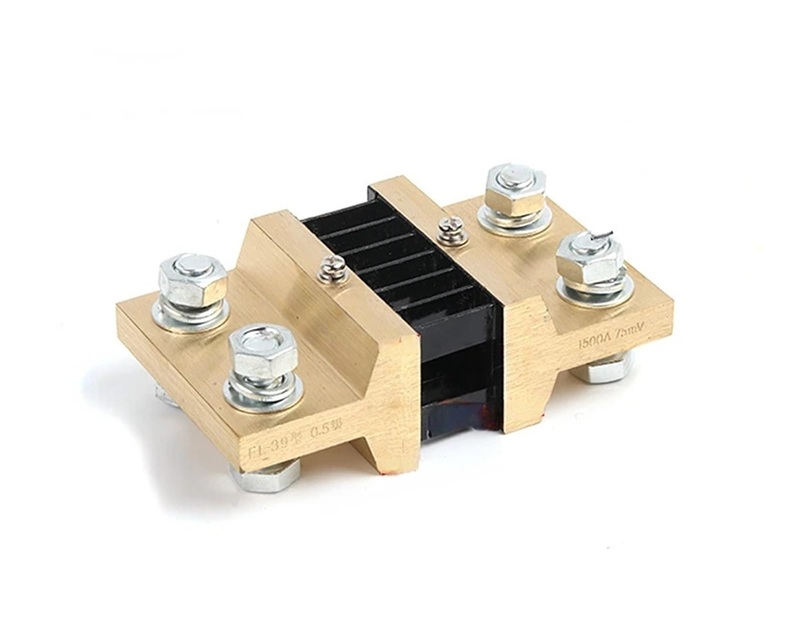

Shunt arus tinggi mengubah penurunan voltan kecil menjadi haba, dan haba itu memerlukan laluan yang boleh diulang untuk merebak dan keluar dari sistem. Laluan terma yang tidak konsisten boleh menyebabkan variasi dan pengaliran pengukuran. Kesan ini sering menjadi paling ketara semasa perubahan beban, perubahan suhu pengasingan, dan tempoh pemanasan sistem.

Shunt boleh kelihatan secara elektrik kukuh secara terpencil dan masih mengalir setelah ia terbenam dalam struktur tembaga yang kecil atau tidak sesuai. Dalam praktiknya, tembaga sekeliling menjadi sebahagian daripada persekitaran terma shunt dan sebahagian daripada rangkaian pengagihan arus.

Penyumbang biasa kepada pemanasan yang tidak dijangka biasanya adalah perkara-perkara yang biasa, itulah sebabnya ia terlepas dalam ulasan: satu bahagian sempit, bottleneck melalui, atau peralihan lapisan yang menumpukan ketumpatan arus.

Taktik susun atur yang disyorkan:

• Tembaga tuangan yang lebar dan tebal pada segmen arus tinggi

• Laluan arus pendek dan langsung dengan penguncupan minimum

• Banyak via untuk peralihan lapisan untuk mengagihkan arus dan haba

• Titik pengambilan deria diletakkan untuk mengelakkan rintangan parasit dalam tembaga arus tinggi

Apabila papan kembali dari makmal dengan pengaliran misteri, ia sering dikaitkan dengan satu penyempitan yang terlepas perhatian yang menjadi pemanas sebenar, menggerakkan suhu shunt cukup untuk mempengaruhi bacaan semasa beban sebenar.

Jika aliran udara adalah tidak sengaja dan bukannya ditakrifkan, suhu shunt boleh berubah dengan orientasi pengasingan, variasi kipas, atau betapa ketatnya kabel disusun berhampiran papan. Jenis variabiliti itu boleh menjadi menjengkelkan kerana ia mencipta tingkah laku kalibrasi yang terasa moody dari satu persediaan ke satu persediaan lain, walaupun tiada apa yang berubah dengan jelas dari segi elektrik.

Heat sink kecil, saluran aliran udara yang dikawal, atau strategi kontak terma yang sengaja boleh menjadikan profil suhu dapat diulang. Kebolehuplikan cenderung lebih berharga daripada mengejar suhu serendah mungkin kerana kalibrasi dan tingkah laku kawalan mendapat manfaat daripada konsistensi.

Situasi di mana suhu puncak lebih penting daripada purata:

• Penggerak motor dengan dinamik beban PWM

• Pulsing solenoid atau penggerak

• Acara arus masuk dan transien arus cepat

• Beban industri siklus tugas

Mereka yang merancang hanya berdasarkan nombor terma steady-state boleh menghasilkan pengalir selang semasa peralihan siklus tugas, yang sering menjadi masa di mana gelung kawalan paling sensitif dan ketika pengesanan "hampir betul" menjadi tidak selesa secara operasional.

Kecerunan suhu di seluruh logam yang berbeza boleh mencipta offset tahap mikrovolt, dan offset tersebut tidak lagi akademik apabila isyarat yang dianggap hanya terdiri daripada puluhan millivolt. Simetri susunan bukanlah estetik di sini; ia adalah kaedah pengukuran yang mengurangkan ketidakseimbangan EMF terma.

Tabiat simetri praktikal:

• Rute jalur sens untuk pasangan yang sepadan dengan panjang dan geometri yang serupa

• Pastikan jisim tembaga dan pendedahan terma serupa pada kedua-dua jalan sens

• Elakkan meletakkan salah satu jalur sens berhampiran sumber haba tempatan sementara yang lain kekal di kawasan yang lebih sejuk

Sumber haba yang biasanya membelokkan satu sisi pasangan sens:

• MOSFET

• Induktor

• Rektifier dan diod

• Pengawal pembuangan tinggi

Pola yang sering muncul semasa debug adalah offset yang tiada siapa boleh jelaskan sering berkorelasi dengan pemanasan papan suhu dan pudar apabila penggubahan sens dan pendedahan terma dibuat lebih seimbang.

Toleransi, Kestabilan, dan Stres Voltan

Toleransi awal mempengaruhi titik permulaan, tetapi ketepatan jangka panjang lebih sering dibentuk oleh bagaimana pergeseran rintangan dengan suhu, kepadatan kuasa, dan kekangan mekanikal yang secara halus mengubah profil terma selama berbulan-bulan atau bertahun-tahun. Shunt jarang melayang sendirian; struktur sekeliling dan butiran proses sering mengarahkan hasil.

Shunt toleransi ketat boleh mengurangkan penyebaran penguatan awal, tetapi penguatan sistem masih mencerminkan keseluruhan rantaian isyarat. Ia adalah biasa untuk melihat variasi pengeluaran didorong kurang oleh nilai shunt nominal dan lebih oleh perbezaan pemasangan kecil yang konsisten yang bertambah.

Penyumbang peringkat sistem kepada ralat penguatan:

• Offset input pemampat dan arus bias

• Drift rujukan ADC dan tingkah laku suhu

• Rintangan yang ditambah oleh penggubahan jalan sens dan sambungan

• Rintangan sentuhan pada penyambung atau antara muka bas

• Variasi ketebalan tembaga dan perbezaan pelapisan

• Jumlah solder dan geometri fillet di sekitar terminasi

Reka bentuk tapak dan penempatan pengambilan sens boleh diselaraskan untuk mengurangkan kepekaan terhadap fillet solder dan geometri sentuhan. Pendekatan ini sering menghasilkan tingkah laku yang lebih boleh diramal dari kumpulan ke kumpulan berbanding dengan hanya menentukan toleransi shunt nominal yang lebih ketat dan berharap bahawa selebihnya bertindak secara ideal.

TCR rendah mengehadkan pergerakan rintangan dengan suhu, dan koefisien kuasa rendah mengurangkan pergerakan rintangan dengan kepadatan kuasa yang digunakan. Bahagian yang tidak selesa adalah bahawa pemanasan sendiri berbentuk beban, bukan tetap, jadi melayang boleh menjadi bergantung kepada beban, secara efektif menjadi nonlinar senyap yang mungkin tidak dijangka oleh algoritma kawalan.

Keadaan yang sering mendedahkan drift bergantung kepada beban:

• Operasi julat dinamik yang luas

• Beban berulang yang pulsed

• Kawalan gelung tertutup yang menganggap maklum balas arus linear

Strategi tahan lama adalah untuk menganggap shunt sebagai aktif terma dan mengurangkan kenaikan suhu setiap amp menggunakan penyebaran tembaga, aliran udara yang boleh diramal, dan penempatan komponen yang disiplin, bukannya hanya bergantung pada peningkatan lembaran data yang mungkin tidak diterjemahkan apabila konteks terma peringkat papan mendominasi.

Walaupun pengurangan shunt kecil, elemen dan terminalnya mungkin berada pada potensi mod biasa yang tinggi. Itu bermakna had voltan kerja, tingkah laku sistem penebat, dan kebersihan/pembersihan peringkat papan mesti dinilai di peringkat sistem, bukan ditafsirkan dari pengukuran millivolt.

Pemeriksaan reka bentuk yang perlu dijalankan secara eksplisit:

• Had voltan kerja maksimum di seluruh elemen dan sistem penebat paket

• Kebersihan dan jarak mengikut standard yang berkaitan dan darjah pencemaran

• Kebersihan papan dan sisa yang boleh mengurangkan kebersihan yang efektif

• Penempatan fizikal relatif kepada sumber pencemaran dan laluan serpihan konduktif

Faktor pencemaran yang cenderung mengejutkan pasukan kemudian:

• Pengumpulan debu dalam laluan aliran udara

• Pembuangan semasa penyimpanan atau pengangkutan

• Sisa fluks dan liputan pembersihan yang tidak sekata

Apabila kegagalan kebocoran muncul secara rawak di lapangan, punca utamanya sering kali merupakan kombinasi yang boleh diramal dari penempatan, sisa, dan persekitaran yang hanya menjadi jelas selepas mengaitkan kembalinya dengan butiran proses pembuatan.

Ketahanan di Bawah Tekanan Mekanikal Sebenar

Shunt sering digunakan di tempat di mana haba, getaran, dan pengulangan kitaran kuasa wujud bersama. Ia bijak untuk mengandaikan bahawa pemgumpulan akan melihat kelenturan, kejutan, dan ketidakcocokan pengembangan terma, walaupun produk itu dipasarkan sebagai stasionari, kerana penghantaran, pemasangan, dan penyelenggaraan masih mengenakan acara mekanikal.

Reka bentuk penamatan dan salutan pelindung harus sepadan dengan atmosfera yang dijangkakan. Korosi tidak selalu mengalami kegagalan secara dramatik; ia boleh dengan senyap memperkenalkan perubahan tahap milliohm yang mendorong kalibrasi dari semasa ke semasa, yang boleh menjadi sangat menjengkelkan kerana penapisan firmware mungkin menjadikan penyimpangan kurang jelas sambil tidak sebenarnya menghapuskan ralat.

Persekitaran yang mempercepatkan mekanisme korosi:

• Asap industri dan pendedahan kimia

• Garam jalan dan udara garam pantai

• Kelembapan tinggi dan kitaran pemeluwapan yang kerap

Shunt besar boleh berfungsi sebagai pengikat tegar. Semasa kitaran terma, kekakuan itu boleh membebani sambungan solder, terutamanya berhampiran tepi papan, titik skru, atau kawasan yang melentur semasa pemasangan. Kegagalan sering muncul di mana jisim dan getaran bertemu, tidak semestinya di mana ketumpatan arus paling tinggi.

Ukuran kebolehpercayaan mekanikal:

• Tambah sokongan mekanikal di mana ia sesuai dengan konsep pemgumpulan

• Ikuti corak tanah yang disyorkan untuk mengawal kawasan pembasahan dan bentuk fillet

• Elakkan meliputi kawasan PCB yang melentur semasa pemasangan atau pengetatan

• Jauhkan bahagian jisim tinggi dari titik kelenturan yang dikenali apabila kebebasan susun atur wujud

Kembali dari lapangan sering memperkuatkan kenyataan sederhana: retakan cenderung terbentuk di tempat stres tertumpu, dan stres tertumpu di tempat kekakuan berubah dengan mendadak.

Untuk persekitaran yang keras, pemilihan komponen mendapat manfaat daripada data prestasi kitaran dan getaran yang mencerminkan kaedah kelayakan sebenar. Pengurangan seperti pemvulkanan atau pengisian bawah boleh membantu dalam binaan tertentu, tetapi mereka juga boleh mencipta isu termal atau stres baru jika digunakan tanpa mengesahkan kesan sampingan.

Pendekatan yang sering dinilai bersama:

• Komponen dengan data kitaran termal dan getaran yang disahkan

• Pengisian bawah atau pemvulkanan selepas mengesahkan haba tidak terperangkap

• Kekangan mekanikal yang mengelakkan penciptaan riser stres baru

Butiran perancangan ujian yang mengurangkan keyakinan palsu:

• Kitaran suhu dengan beban yang dikuasakan, bukan hanya kitaran tanpa kuasa

• Pengukuran penyimpangan semasa peralihan kitaran tugas

• Pemeriksaan untuk pengaliran solder dan mikroretak selepas kitaran

Ujian termal tanpa kuasa boleh kelihatan bersih walaupun terlepas penyimpangan berkaitan pekali kuasa dan kesan mekanikal berbentuk beban yang hanya muncul apabila arus sebenarnya mengalir.

Keselamatan, Pematuhan, dan Tingkah Laku Fail-Safe

Keselamatan dibentuk oleh apa yang sistem lakukan apabila sesuatu yang salah, bukan hanya dengan penarafan bercetak komponen. Rantaian sens arus yang berfungsi secara boleh diramal di bawah keadaan kesilapan cenderung menghasilkan hasil yang lebih tenang di lapangan dan diagnostik yang lebih jelas semasa penyelenggaraan.

Bahagian dengan pensijilan keselamatan yang diakui boleh mengurangkan ketidakpastian pematuhan dan biasanya meningkatkan kebolehjejakkan. Walau bagaimanapun, pensijilan bukan jalan pintas untuk verifikasi sistem kerana pengaliran, jarak, dan keadaan terma adalah sifat produk yang dipasang dan pilihan susun aturnya.

Item pematuhan dan verifikasi yang tetap dimiliki sistem:

• Pengaliran dan jarak pada peringkat papan

• Kenaikan terma dalam keadaan penutup sebenar dan aliran udara

• Jarak di sekitar pencemar dan sisa

• Kawalan pembuatan yang mengekalkan kebersihan dan jarak yang dianggap

Anggap shunt boleh gagal terbuka, menyimpang ke atas, atau membangunkan sambungan sekali-sekala. Dalam gelung kawalan, shunt terbuka boleh dibaca dengan salah sebagai tiada arus, yang boleh menyebabkan sistem meminta lebih banyak pemanduan dan mencipta tingkah laku tidak terkawal.

Tingkah laku kesilapan yang berharga untuk dirancang:

• Shunt litar terbuka atau penamatan yang terangkat

• Penyimpangan rintangan yang perlahan yang membiasakan bacaan arus

• Sentuhan sporadis di bawah getaran atau pengembangan termal

• Kerusakan lead sens atau anomali input ADC

Corak pengesanan dan pengurangan yang biasa digunakan:

• Pemeriksaan kebolehlaksanaan yang membandingkan respons yang diperintahkan vs. diukur

• Pemantauan ketepuan ADC dan pemeriksaan kewarasan julat

• Pemicu kesalahan berdasarkan masa untuk bacaan yang tidak stabil

• Tingkah laku mematikan yang ditentukan apabila pengesanan menjadi tidak boleh dipercayai

Sistem yang beralih ke keadaan tidak bertenaga yang boleh diramal di bawah kesilapan pengesanan biasanya lebih mudah untuk disahkan dan lebih mudah untuk dipercayai berbanding sistem yang cuba terus beroperasi berdasarkan maklum balas yang samar.

Sediakan titik ujian atau diagnostik terbina dalam supaya kerosakan dapat diasingkan tanpa probing yang berisiko berhampiran nod arus tinggi atau voltan tinggi. Pasukan perkhidmatan cenderung bergerak lebih cepat apabila reka bentuk menawarkan kaedah yang jelas untuk mengesahkan sama ada rantai pengesanan adalah utuh, dan kelajuan itu sering mengurangkan kerosakan sekunder daripada kerja semula percubaan dan kesilapan yang berulang.

Provisyen reka bentuk mesra perkhidmatan:

• Titik ujian yang boleh diakses untuk voltan pengesanan dan pemeriksaan rujukan

• Cangkuk ujian kendiri terbina dalam atau bacaan kalibrasi di mana ia boleh dilakukan

• Langkah pengasingan yang jelas yang memisahkan kerosakan sensor daripada kerosakan beban

• Dokumentasi yang mengaitkan nod yang diukur dengan nilai yang dijangkakan dalam keadaan selamat

Faktor mekanikal dan keselamatan adalah laluan praktikal di mana ketepatan, kestabilan, dan tingkah laku selamat bertahan dari masa ke masa. Reka bentuk pengesanan arus yang lebih boleh dipercayai menganggap shunt sebagai elemen termal-mekanikal terlebih dahulu dan resistor ideal kedua, kemudian menyelaraskan simetri susun atur, disiplin penebat, kawalan pencemaran, dan logik keselamatan gagal di sekeliling konteks operasi sebenar itu.

Contoh Pengiraan

Pengesanan arus berasaskan shunt kelihatan bersih di atas kertas, dan persamaan jarang menjadi masalah dengan sendirinya. Apa yang cenderung mengejutkan orang kemudian adalah betapa cepatnya nilai elektrik yang betul boleh kelihatan berbeza setelah peningkatan suhu, tekanan pemasangan, rintangan tembaga, dan tingkah laku penyambung masuk ke dalam gambar. Dalam kerja reka bentuk sehari-hari, pilihan shunt yang paling memuaskan biasanya adalah yang tetap boleh diramal merentasi haba, variasi pemasangan, dan parasitik kabel sambil masih menghasilkan isyarat yang boleh dibaca oleh bahagian hadapan analog tanpa drama.

Anggap arus penuh skala 100 mA dan voltan pengesanan sasaran 50 mV. Tahap voltan itu biasanya terasa selesa kerana ia berada di atas offset biasa dan lantai bunyi, jadi sistem tidak dipaksa untuk mencari resolusi.

Persediaan Elektrik dan Pengiraan:

• Rintangan: R = 0.05 / 0.1 = 0.5 Ω

• Dihilangkan shunt penuh skala: P = I² × R = 0.1² × 0.5 = 0.005 W

5 mW kelihatan hampir terlalu kecil untuk diambil peduli, namun sukar untuk mengabaikan betapa seringnya perkakasan sebenar berakhir lebih panas daripada anggaran awal spreadsheet. Memilih penarafan kuasa yang lebih besar (contohnya, 0.25 W) sering kali terasa konservatif dengan cara yang baik: ia menurunkan peningkatan suhu, mengurangkan drif rintangan, dan memberi ruang bernafas apabila sistem tidak berfungsi dengan ideal.

Senario yang sering merentasi anggapan kuasa yang tidak berbahaya: rumah panas, sumber haba berhampiran, konveksi yang dikurangkan, arus kerosakan yang berpanjangan disebabkan isu firmware atau beban.

Pada tahap arus ini, pemanasan diri biasanya bukan istilah ralat yang dominan, dan realiti itu boleh menjadi agak meyakinkan: shunt mungkin baik sementara bahagian hadapan diam-diam menetapkan siling ketepatan.

Isyarat penuh skala 50 mV biasanya mudah untuk diperkuatkan, tetapi keyakinan reka bentuk bertambah baik apabila drift offset input penguat kekal jauh di bawah julat milivolt merentasi suhu. Ia juga membantu apabila bunyi yang dirujuk output selepas penguatan tidak memburukkan langkah terkecil yang anda pedulikan. Kekecewaan biasa dalam sesi semakan adalah melihat shunt yang dipilih dengan teliti dipadankan dengan penguat yang drift offsetnya merentasi suhu akhirnya menjadi penyumbang terbesar dalam belanjawan ralat.

Walaupun pada arus rendah, kesilapan pembumian boleh mencipta ralat yang lebih besar daripada yang anda rancang untuk diukur pada jatuhan shunt. Pengaturcaraan ketat dan dipadankan untuk garis pengesanan dan strategi rujukan yang bersih membantu mengelakkan offset yang hanya muncul apabila subsistem lain bertukar keadaan.

Amalan susun atur biasa yang mengurangkan bacaan misteri: pengaturcaraan Kelvin untuk elemen shunt, pengaturcaraan pembezaan yang ketat, laluan balik yang terkawal, pemisahan daripada gelung di/dt tinggi.

Anggap penuh skala 50 A dan voltan pengesanan sasaran 75 mV. Niat di sini sudah biasa: mengekalkan kehilangan kuasa yang munasabah sambil masih menyampaikan isyarat pengesanan yang bertahan dalam persekitaran yang bising.

Persediaan Elektrik dan Pengiraan:

• Rintangan: R = 0.075 / 50 = 0.0015 Ω

• Dihilangkan shunt penuh skala: P = 50² × 0.0015 = 3.75 W

Sebahagian yang dinilai pada 5 W boleh menjadi penapis permulaan yang munasabah, tetapi label jarang memberitahu keseluruhan cerita. Dalam binaan sebenar, peningkatan suhu bergantung dengan berat kepada cara shunt dipasang dan disejukkan, dan butiran tersebut boleh mendominasi hasil meskipun matematik elektrik adalah sempurna.

Pengaruh praktikal yang sering lebih penting daripada nombor katalog: kawasan dan ketebalan tembaga, aliran udara, antaramuka pemasangan, jiran kepada komponen panas, pemanasan rumah.

Pada 50 A, voltan jatuh dari penyambung dan tembaga boleh mendarat di kawasan yang sama seperti 75 mV, yang merupakan tempat di mana hujah pengukuran bermula. Jika pemimpin sens tidak diambil terus dari elemen shunt (sambungan Kelvin), pengukuran akan merangkumi rintangan wayar dan kontak yang boleh berubah dengan penuaan penyambung, pengoksidaan, dan suhu. Ini adalah sebab yang kerap mengapa dua unit yang kelihatan sama di meja akhirnya tidak bersetuju selepas pemasangan.

Suhu diri mengubah rintangan mengikut TCR shunt, dan perubahan itu menunjukkan sebagai ralat keuntungan. Reka bentuk cenderung lebih terasa terkawal apabila tingkah laku terma dilayan sebagai sebahagian daripada fungsi pengalihan pengukuran, bukan sebagai selepas pemikiran.

Item yang biasanya dimasukkan ke dalam pemeriksaan terma/ralat realistik: arus berterusan kes terburuk, tempoh ralat realistik, ambien panas, kenaikan suhu penutup, rintangan penyebaran tembaga PCB, pemanasan penyambung.

Transien arus tinggi boleh mendedahkan induktans dan ketidakstabilan mekanikal dalam cara yang sukar untuk dirata-rata di dalam firmware. Gaya elemen rendah induktans (biasanya pembinaan elemen logam) mengurangkan artefak pengukuran semasa langkah arus pantas. Tekanan mekanikal juga patut dihormati: tork bolt, lenturan PCB, dan kitaran terma boleh mengubah rintangan dengan jumlah kecil yang menjadi jelas pada tahap miliohm.

Penyumbang mekanikal/struktur yang sering diburu oleh jurutera: variasi tork, timbunan washer, creep dari masa ke masa, ketidakpadanan pengembangan terma, getaran.

Anggapkan sistem bateri dengan 10 A skala penuh dan voltan sens 100 mV sasaran. Pengiraan adalah mudah, tetapi tingkah laku di lapangan sering tidak, terutama ketika pengecasan dan pengosongan terjadi di ruangan yang hangat.

Persediaan dan Pengiraan Elektrik:

• Rintangan: R = 0.1 / 10 = 0.01 Ω

• Pembuangan shunt skala penuh: P = 10² × 0.01 = 1 W

Sebuah bahagian 2 W (atau lebih tinggi) biasanya mengurangkan kenaikan suhu dan meningkatkan kestabilan, yang selaras dengan apa yang banyak pasukan pelajari selepas pusingan pertama data lapangan: drift cenderung muncul apabila suhu diri dan suhu penutup bertumpu bersama. Keputusan meja pada suhu bilik boleh benar-benar cemerlang dan masih gagal meramalkan tingkah laku di ambien yang tinggi.

Keadaan yang sering mendedahkan drift: pengecasan/pembuangan berterusan, penutup panas, aliran udara terhad, penukar kuasa bersebelahan memanaskan papan.

Voltan sens yang lebih tinggi meningkatkan nisbah isyarat-ke-bunyi dan memudahkan permintaan penguat, tetapi ia meningkatkan kehilangan kuasa dan pemanasan tempatan. Voltan sens yang lebih rendah mengurangkan pembuangan, tetapi ia menambah beban lebih kepada offset penguat, bunyi, dan pelaksanaan susun atur. Banyak reka bentuk yang kukuh akhirnya memihak kepada voltan sens yang sederhana dan kemudian menghabiskan usaha sebenar pada pengurusan terma, kerana tingkah laku jangka panjang sering lebih dapat diramalkan daripada mengejar kehilangan minimum.

Paksi perdagangan biasanya dinilai bersama: margin SNR, offset/drift ruang penguat, pembuangan yang dibenarkan, kenaikan suhu, sekatan pengemasan mekanikal.

Pemilihan shunt cenderung berjalan dengan lancar apabila sasaran elektrik dan realiti fizikal dilayan sebagai satu masalah yang berkait. Urutan berikut cukup mudah untuk diulang, tetapi cukup terperinci untuk menangkap isu yang biasanya muncul lewat.

Kira Sasaran Elektrik Terlebih Dahulu:

• Kira rintangan shunt dari voltan sens yang dikehendaki: R = Vsense / IFS

• Kira pembuangan menggunakan arus kes terburuk: P = IMAX² × R

Semasa mendefinisikan IMAX, ia membantu untuk memasukkan transien dan kes ralat yang boleh bertahan lebih lama daripada intuisi pertama mencadangkan.

Bahagian dengan TCR rendah, induktans rendah, dan tingkah laku drift yang dijelaskan dengan baik biasanya membawa kepada kitaran penyahpepijat yang lebih tenang. Pembinaan yang menyokong pengesanan Kelvin, penamatan stabil, dan pemasangan yang boleh diulang biasanya memberikan hasil dalam konsistensi unit ke unit.

Ciri bahagian yang sering dikelompokkan bersama semasa pemilihan: TCR, spesifikasi drift jangka panjang, nota pengendalian nadi, induktans, gaya terminal, pola tanah yang disyorkan, kemampuan Kelvin.

Ukur atau model kenaikan suhu shunt dalam pemasangan sebenar pada ambien panas, menggunakan kaedah pemasangan yang dimaksudkan dan geometri tembaga. Langkah ini cenderung untuk mengeluarkan pemandu yang jurutera berharap lebih kecil: andaian aliran udara, penyerapan haba, pemanasan penyambung, dan rintangan penyebaran tembaga.

Pandangan reka bentuk yang mantap adalah bahawa pengesanan shunt adalah pengukuran elektrik yang hidup dalam sistem terma dan mekanikal. Reka bentuk yang mengakui penggabungan itu biasanya memberikan bacaan yang tetap konsisten di seluruh unit, di seluruh suhu, dan di seluruh masa.

Kesimpulan

Pengukuran arus yang tepat memerlukan lebih daripada sekadar memilih resistor yang memenuhi pengiraan yang mudah. Nilai shunt, kehilangan kuasa, peningkatan suhu, toleransi, TCR, prestasi penguat, kelakuan ADC, dan susun atur PCB semuanya menyumbang kepada hasil akhir. Dengan menyeimbangkan kekuatan isyarat, kecekapan, had terma, dan sumber ralat, pereka boleh membina sistem pemeriksaan arus yang kekal stabil, tepat, dan boleh dipercayai dalam keadaan operasi sebenar.

Soalan Lazim [FAQ]

1. Mengapa pemilihan voltan shunt yang sangat rendah sering mencipta lebih banyak cabaran pengukuran daripada yang dijangkakan?

Voltan shunt yang sangat rendah mengurangkan kehilangan kuasa dan meningkatkan kecekapan, tetapi ia juga menjadikan pengukuran lebih terdedah kepada offset penguat, drift suhu, bunyi kuantisasi ADC, voltan termoelektrik, dan gangguan suis. Apabila isyarat menjadi lebih kecil, sumber ralat ini mengambil sebahagian besar daripada julat pengukuran. Apa yang kelihatan berkesan pada kertas boleh akhirnya memerlukan kalibrasi tambahan, penapisan, dan pengoptimuman susun atur untuk mengekalkan pembacaan arus yang stabil di seluruh suhu dan keadaan operasi.

2. Mengapa pemilihan resistor shunt secara asasnya adalah kompromi antara kecekapan dan keyakinan pengukuran?

Meningkatkan rintangan shunt menghasilkan voltan sense yang lebih besar, yang meningkatkan nisbah isyarat-ke-bunyi dan mengurangkan tekanan pada penguat dan ADC. Walau bagaimanapun, ia juga meningkatkan kehilangan kuasa, peningkatan suhu, dan kehilangan voltan yang dilihat oleh beban. Mengurangkan rintangan shunt meningkatkan kecekapan dan meminimumkan pemanasan, tetapi meletakkan keperluan yang lebih ketat ke atas ketepatan analog, kualiti susun atur PCB, dan penapisan digital. Reka bentuk yang berjaya biasanya menyeimbangkan kedua-dua objektif daripada mengoptimumkan secara eksklusif untuk satu.

3. Mengapa litar pemeriksaan arus boleh kelihatan tepat pada suhu bilik tetapi menyimpang secara ketara selepas pemanasan?

Pemanasan sendiri mengubah rintangan shunt mengikut koefisien suhu rintangannya (TCR). Apabila arus mengalir secara berterusan, shunt dan tembaga di sekelilingnya perlahan-lahan memanaskan, menyebabkan nilai yang diukur beralih walaupun arus sebenar tetap tidak berubah. Haba tambahan dari komponen berdekatan, peningkatan suhu penutup, dan variasi aliran udara boleh lebih menguatkan kesan ini. Kelakuan terma sering menjadi penyumbang utama kepada ketepatan pengukuran jangka panjang.

4. Mengapa pengukuran Kelvin dianggap penting untuk pengukuran shunt bersentuhan rendah?

Apabila nilai shunt jatuh ke dalam julat milliohm, rintangan dari jejak PCB, vias, sambungan solder, dan penyambung boleh menjadi setanding dengan shunt itu sendiri. Pengukuran Kelvin memisahkan laluan pengangkutan arus daripada laluan pengukuran voltan, memastikan bahawa hanya voltan di seluruh elemen rintang yang diukur. Tanpa sambungan Kelvin, rintangan parasit boleh memperkenalkan ralat bergantung kepada arus yang berbeza antara pemasangan dan semakin teruk dari semasa ke semasa akibat penuaan penyambung atau tekanan mekanikal.

5. Mengapa pengiraan kehilangan kuasa harus berdasarkan arus RMS dan bukannya arus puncak dalam banyak aplikasi?

Nilai arus puncak mungkin kelihatan membimbangkan semasa kejadian suis atau transien permulaan, tetapi pemanasan jangka panjang terutamanya ditentukan oleh arus RMS. Arus RMS mencerminkan purata tenaga yang dihantar kepada resistor dari semasa ke semasa dan oleh itu secara langsung mempengaruhi peningkatan suhu. Reka bentuk yang hanya memberi tumpuan kepada arus puncak boleh meremehkan tekanan terma apabila beban kitaran tinggi mencipta keadaan pemanasan yang hampir berterusan.
