Sebelum memeriksa transistor 2073, anda memerlukan beberapa alat asas untuk menjadikan ujian lebih selamat dan tepat. Alat ini membantu anda mengenal pasti pin transistor, memeriksa sambungan dalaman, dan mengelakkan bacaan yang salah semasa ujian.
Multimeter digital adalah alat utama yang digunakan untuk menguji transistor 2073 di rumah. Ia membolehkan anda memeriksa rintangan, kesinambungan, dan penurunan voltan diod antara pin transistor. Untuk ujian pinout, mod diod adalah tetapan yang paling berguna kerana ia membantu anda mencari Base, Collector, dan Emitter dengan memeriksa bagaimana sambungan dalaman bertindak.
Pilih multimeter dengan mod diod, mod rintangan, paparan yang jelas, dan probe yang kukuh. Probe yang bersih dan stabil sangat penting kerana sentuhan yang buruk boleh memberikan bacaan yang tidak stabil. Beberapa multimeter juga mempunyai soket ujian transistor, tetapi probe biasa masih mencukupi jika anda tahu langkah ujian yang betul.
Lembaran data atau rujukan pinout yang dipercayai membantu mengesahkan susunan pin yang betul bagi transistor 2073. Walaupun multimeter boleh membantu mengenal pasti pin, lembaran data memberikan rujukan yang lebih jelas, terutamanya kerana beberapa versi transistor mungkin mempunyai susunan berbeza bergantung kepada pengeluar.
Menggunakan lembaran data bersama dengan multimeter anda menjadikan ujian lebih boleh dipercayai. Selepas mengukur penurunan voltan antara pin, bandingkan keputusan anda dengan rujukan pinout sebelum memasang transistor dalam litar. Ini membantu mencegah kesilapan pendawaian, pemanasan berlebihan, dan kerosakan litar.
Sebelum menguji transistor, sentiasa matikan kuasa dan putuskan sambungan litar dari bekalan. Jika transistor masih disambungkan kepada papan, kosongkan kapasitor berdekatan terlebih dahulu kerana voltan yang tersimpan boleh merosakkan komponen atau multimeter.
Anda juga harus mengelakkan menyentuh pin transistor terlalu banyak, terutama jika anda bekerja dengan bahagian elektronik yang sensitif. Elektrik statik, pin yang kotor, atau litar pintas secara tidak sengaja boleh mempengaruhi keputusan ujian atau merosakkan komponen berdekatan. Menjaga kawasan kerja bersih dan menggunakan probe terasing membantu menjadikan proses ujian lebih selamat.

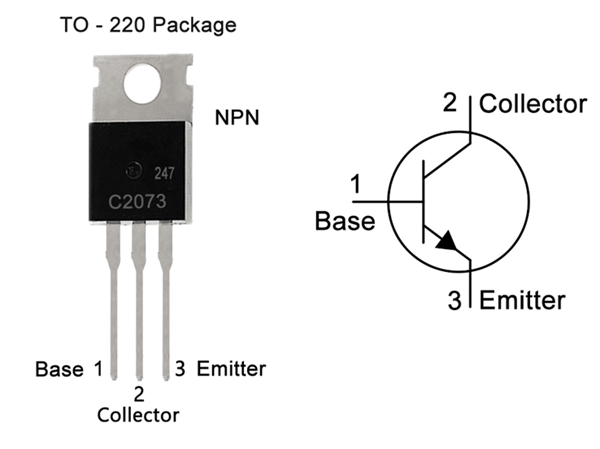

Transistor 2073 biasanya mempunyai tiga terminal:
• Base (B)
• Collector (C)
• Emitter (E)
Pin ini mesti disambungkan dengan betul dalam litar. Sambungan pin yang salah mungkin menyebabkan overheating, penguatan lemah, tiada operasi suis, atau kegagalan transistor.
Dalam banyak versi pakej TO-220, susunan pin sering dilihat dari sisi depan transistor dengan teks bercetak menghadap anda. Walau bagaimanapun, sesetengah pengeluar mungkin menggunakan susun atur pin yang berbeza, jadi pengesahan adalah penting sebelum pemasangan.

Untuk pengujian yang tepat, keluarkan transistor 2073 dari papan litar terlebih dahulu. Jika anda mengujinya semasa ia masih disambungkan, rintangan, kapasitor, diod, atau gegelung yang berhampiran mungkin mempengaruhi bacaan. Ini boleh menyebabkan transistor yang baik kelihatan rosak atau membuat transistor yang rosak kelihatan normal.
Gunakan pematerian dengan berhati-hati dan elakkan daripada memberikan terlalu banyak haba kepada pin transistor. Setelah mengeluarkan transistor, bersihkan terminal supaya probe multimeter dapat menyentuh pin logam dengan betul. Sambungan probe yang buruk juga boleh menyebabkan bacaan yang tidak stabil atau palsu.

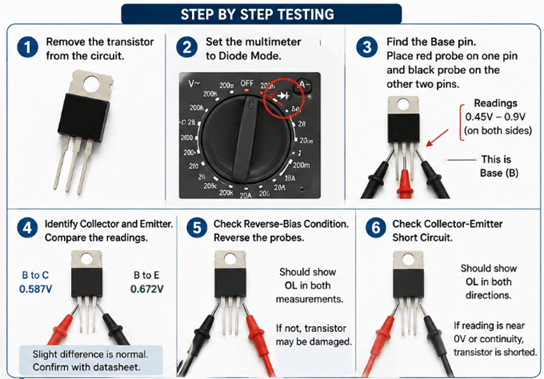

Putar pemilih multimeter kepada mod diode. Tetapan ini biasanya ditandakan dengan simbol diode. Mod diode adalah lebih baik daripada mod rintangan kerana ia secara langsung memeriksa jatuh voltan ke hadapan pada sambungan semikonduktor.
Transistor silikon yang sihat biasanya menunjukkan jatuh voltan ke hadapan sekitar 0.45V hingga 0.9V apabila sambungan dihadapkan ke hadapan. Nilai tepat mungkin berbeza bergantung pada keadaan transistor, suhu, dan model multimeter.
Sebelum menguji, anda boleh menyentuh kedua-dua probe bersama-sama untuk memeriksa sama ada multimeter memberikan respons yang betul. Ini membantu mengesahkan bahawa probe dan meter berfungsi sebelum anda menguji transistor.
Mulakan dengan meletakkan probe merah pada satu pin transistor. Kemudian sentuh probe hitam kepada dua pin yang lain satu demi satu. Jika kedua-dua bacaan menunjukkan sekitar 0.45V hingga 0.9V, pin yang disambungkan kepada probe merah kemungkinan besar adalah pin Pangkalan transistor NPN.
Jika anda tidak mendapatkan dua bacaan voltan ke hadapan, pindahkan probe merah ke pin lain dan ulangi proses itu. Teruskan sehingga satu pin memberikan bacaan diode yang betul kepada dua pin yang lain.
Untuk transistor NPN, Pangkalan biasanya mengalir apabila probe merah berada pada Pangkalan dan probe hitam menyentuh Kolektor dan Pemancar. Jika semua bacaan menunjukkan OL, transistor mungkin terbuka atau anda mungkin tidak menguji gabungan pin yang betul. Jika semua bacaan sangat rendah, transistor mungkin dipendekkan.
Setelah menemui Pangkalan, dua pin yang tinggal adalah Kolektor dan Pemancar. Dua pin ini lebih sukar dikenalpasti menggunakan hanya multimeter asas kerana bacaan mereka boleh hampir sama.
Satu kaedah praktikal adalah untuk membandingkan jatuh voltan Pangkalan-ke-Pemancar dan Pangkalan-ke-Kolektor. Dalam banyak transistor NPN, bacaan Pangkalan-ke-Pemancar mungkin sedikit berbeza daripada bacaan Pangkalan-ke-Kolektor. Walau bagaimanapun, perbezaan ini tidak selalu besar, jadi masih lebih baik untuk mengesahkan dengan lembaran data atau diagram pinout yang dipercayai.
Mengenal pasti Kolektor dan Pemancar dengan betul adalah penting. Jika pin ini terbalik dalam litar, transistor mungkin masih mengalir lemah, tetapi ia tidak akan berfungsi dengan betul. Ia mungkin terlalu panas, kehilangan gain, bertukar dengan buruk, atau menyebabkan litar gagal.
Setelah memeriksa bacaan ke hadapan, terbalikkan arah probe. Letakkan probe hitam pada Pangkalan dan sentuh probe merah kepada Kolektor dan Pemancar satu demi satu.
Transistor NPN yang sihat biasanya menunjukkan OL atau tiada pengaliran dalam arah ini. Ini bermakna sambungan dalaman menyekat arus dengan betul ketika dibias terbalik.
Jika transistor menunjukkan bacaan rendah dalam kedua-dua arah ke hadapan dan terbalik, ia mungkin mempunyai kebocoran dalaman atau kerosakan sambungan. Ini boleh berlaku selepas overheating, lonjakan voltan, atau sambungan litar yang salah.
Ujian akhir adalah memeriksa antara Kolektor dan Pemancar. Letakkan probe di merentasi Kolektor dan Pemancar dalam satu arah, kemudian terbalikkan probe dan uji semula.
Transistor yang baik biasanya menunjukkan OL antara Kolektor dan Pemancar apabila tiada arus Pangkalan yang diterapkan. Jika multimeter menunjukkan hampir 0V, rintangan yang sangat rendah, atau bunyi ketekalan dalam kedua-dua arah, transistor kemungkinan besar dipendekkan.
Pendek Kolektor-Pemancar adalah kegagalan biasa dalam transistor berkuasa. Ia boleh menyebabkan fius terbakar, overheating, penghentian bekalan kuasa, tiada output, atau aliran arus yang berterusan dalam litar. Jika pendek ini ada, transistor harus diganti.

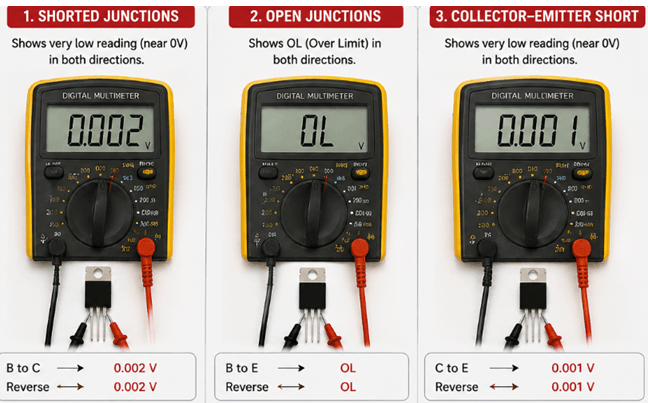

Gejala biasa transistor 2073 yang rosak termasuk:
• Pendek antara Kolektor dan Pemancar
• Tiada penurunan voltan dalam mod diod
• Pengaliran dalam kedua-dua arah
• Pemanasan berlebihan semasa operasi
• Tanda terbakar atau bungkusan retak
• Keluaran litar lemah atau terdistorsi
Jika gejala ini muncul semasa ujian, penggantian transduser mungkin perlu.
Menguji transistor 2073 semasa ia masih disambungkan ke litar boleh memberi keputusan palsu. Resistor, kapasitor, diod, gegelung, atau transistor lain yang berdekatan mungkin mempengaruhi bacaan multimeter. Untuk ujian yang lebih tepat, keluarkan transistor dari papan terlebih dahulu sebelum memeriksa pin dan sambungannya.
Mod kesinambungan bukanlah tetapan terbaik untuk memeriksa sambungan transistor kerana ia hanya memberitahu anda jika terdapat sambungan. Mod diod adalah lebih baik kerana ia menunjukkan penurunan voltan hadapan antara Base, Collector, dan Emitter. Ini memudahkan untuk mengenal pasti bacaan normal, sambungan terbuka, kebocoran, atau litar pintas.
Penempatan probe yang salah boleh membingungkan ujian dan mungkin menyebabkan pengenalan pin yang tidak betul. Untuk transistor NPN 2073, probe merah biasanya diletakkan pada Base manakala probe hitam memeriksa Collector dan Emitter. Jika probe dibalikkan terlalu awal, multimeter mungkin menunjukkan OL dan membuat anda berfikir transistor itu rosak.
Beberapa transistor 2073 mungkin mempunyai susunan pin yang berbeza bergantung pada pengeluar atau versi bungkusan. Bergantung hanya pada ingatan boleh menyebabkan penyambungan yang salah, pemanasan berlebihan, keluaran lemah, atau kegagalan litar. Sentiasa bandingkan keputusan multimeter anda dengan lembaran data atau rujukan pinout yang dipercayai sebelum memasang semula transistor.
• Putuskan kuasa sebelum mengeluarkan transistor
• Elakkan menyentuh pin tanpa keperluan
• Gunakan multimeter yang berfungsi dengan betul
• Pastikan probe stabil semasa pengukuran
• Elakkan pelepasan statik berhampiran komponen sensitif
• Periksa semula pinout sebelum memasang semula transistor
Memeriksa transistor 2073 dengan multimeter digital adalah cara yang mudah untuk mengetahui sama ada ia masih baik atau sudah rosak. Dengan menggunakan mod diod, anda boleh mengenal pasti Base, Collector, dan Emitter, kemudian memeriksa untuk sambungan terbuka, kebocoran terbalik, atau litar pintas Collector-Emitter. Sentiasa bandingkan bacaan anda dengan lembaran data atau rujukan pinout yang boleh dipercayai sebelum memasang semula transistor.
Mod diod dipilih kerana ia mengukur penurunan voltan hadapan merentasi sambungan PN transistor. Ini memberikan petunjuk yang lebih tepat sama ada sambungan Base-Collector dan Base-Emitter adalah sihat, terbuka, atau pintasan berbanding dengan ujian kesinambungan yang biasa.
Komponen berdekatan seperti resistor, kapasitor, dan diod boleh mencipta laluan arus alternatif yang mempengaruhi bacaan multimeter. Ini mungkin membuat transistor yang rosak kelihatan baik atau menyebabkan transistor yang sihat kelihatan rosak semasa ujian.
Semasa menguji transistor NPN dalam mod diod, Base biasanya menunjukkan bacaan voltan hadapan kepada kedua Collector dan Emitter apabila probe merah disambungkan ke Base. Bacaan sekitar 0.45V hingga 0.9V biasanya menunjukkan sambungan yang sihat.
Membalikkan Collector dan Emitter boleh mengurangkan keuntungan transistor, melemahkan prestasi suis, menyebabkan pemanasan berlebihan, dan membawa kepada pengoperasian litar yang tidak stabil. Dalam aplikasi kuasa tinggi, sambungan pin yang tidak betul juga boleh merosakkan komponen berdekatan.
Bacaan OL biasanya bermakna tiada pengaliran melalui sambungan. Ini adalah dijangka semasa ujian bias terbalik, tetapi jika OL muncul dalam semua arah, transistor mungkin mempunyai sambungan dalaman terbuka dan mungkin sudah rosak.
Pintasan Collector-Emitter membenarkan arus mengalir secara berterusan tanpa kawalan Base yang betul. Ini boleh menyebabkan fius terbakar, pemanasan berlebihan, penutupan bekalan kuasa, tiada isyarat keluaran, dan kerosakan teruk pada litar.
Panas berlebihan boleh merosakkan sambungan semikonduktor di dalam transistor, yang membawa kepada arus bocor, litar pintas, operasi yang tidak stabil, atau kegagalan transistor sepenuhnya. Tanda-tanda fizikal seperti kesan terbakar atau pek yang retak juga mungkin muncul.
