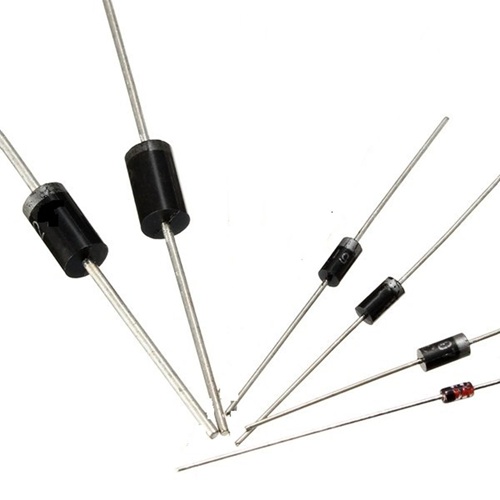

Meneroka Diode: Struktur, Ciri-Ciri, Aplikasi

Diode adalah peranti separuh penebat yang dibina di sekitar sambungan PN yang membolehkan arus mengalir terutamanya ke satu arah. Tingkah laku mereka bergantung kepada pemilihan bahan, pengdacian, penyejatan, struktur sambungan, jenis pakej, dan keadaan operasi. Artikel ini menerangkan struktur diode, tingkah laku sambungan, faktor pemilihan, kaedah ujian, dan aplikasi praktikal seperti penukaran, pengesanan, pengawalan voltan, clamping, LED, diode Schottky, diode Zener, dan peranti lebihan jalur.

Katalog

Struktur Diode dan Tingkah Laku Sambungan

Diode boleh dibaca sebagai sambungan PN yang direkayasa secara sengaja yang, di bawah keadaan operasi tipikal, cenderung membenarkan arus mengalir ke satu arah sambil menahan arus di arah yang lain.

Tingkah laku arah itu tidak datang dari pintu mekanikal; ia muncul dari cara pembawa mengagihkan diri mereka dan bagaimana medan elektrik menetap ke dalam keadaan keseimbangan di dalam separuh penebat.

Dalam kerja litar harian, ia sering terasa lebih intuitif untuk memperlakukan diode sebagai halangan tenaga elektrostatik yang ketinggiannya boleh dipindahkan oleh voltan yang dikenakan, kerana kerangka ini biasanya selari dengan apa yang pengukuran di meja akhirnya menunjukkan.

Bahan dan Pengdacian

Sambungan PN bermula dengan substrat separuh penebat; silikon adalah biasa untuk peranti tujuan umum, manakala bahan lain dipilih apabila sasaran prestasi mendorong ke arah yang berbeza (kelajuan, kebocoran, julat suhu, perilaku optik).

Pengdacian adalah bagaimana populasi pembawa dominan ditubuhkan, dan ia juga menetapkan jangkaan untuk bagaimana sambungan akan bertindak balas setelah bias dikenakan.

Perincian kawasan P-type:

• Doping penerima mencipta kepekatan tinggi lubang sebagai pembawa majoriti, dengan elektron hadir sebagai pembawa minoriti.

Perincian kawasan N-type:

• Doping penderma mencipta kepekatan tinggi elektron sebagai pembawa majoriti, dengan lubang hadir sebagai pembawa minoriti.

Dalam praktiknya, kepekatan doping dan geometri sambungan bertindak seperti tombol penyuaian yang membentuk tingkah laku penurunan maju, kecenderungan kebocoran terbalik, penyimpanan cas, kapasitansi, kelajuan suis, dan ciri-ciri kerosakan.

Kerja reka bentuk mempunyai cara untuk menjadikannya peribadi: dua bahagian boleh berkongsi simbol skematik yang sama tetapi berkelakuan dengan ketara berbeza, dan perbezaan itu sering kali kembali kepada profil doping yang "senyap" melakukan sebahagian besar kejuruteraan sebenar.

Pembentukan Sambungan

Setelah kawasan p-type dan n-type bersentuhan, pembawa mula bergerak merentasi antara kerana pekat gradien tidak seimbang.

Difusi dan rekombinasi pembawa merentasi antara:

• Elektron difusi dari sisi n ke sisi p dan rekombinasi dengan lubang.

• Lubang difusi dari sisi p ke sisi n dan rekombinasi dengan elektron.

Rekombinasi itu meninggalkan atom doping terion di dekat sempadan. Ion ini tidak bergerak bebas, jadi casnya kekal sebagai latar belakang tetap.

Cas ion terion tetap yang ditinggalkan dekat antara:

• Di sisi n, ion penderma yang bercas positif kekal.

• Di sisi p, ion penerima yang bercas negatif kekal.

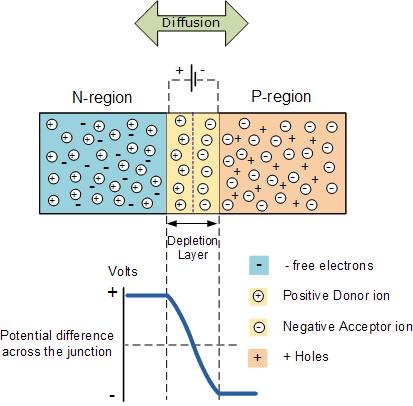

Apakah bentuk kawasan pengurangan (juga dipanggil kawasan cas-ruang), satu kawasan dengan sedikit pembawa mudah alih.

Kawasan ini menghasilkan medan elektrik dalaman dan potensi terbina dalam yang menolak terhadap penyebaran lanjut.

Satu kekecewaan yang berulang, dan juga petunjuk yang berguna, semasa penyelesaian masalah makmal adalah tingkah laku yang kelihatan “tidak dijangka” dari luar (kapasitans bergantung bias, kesan penyimpanan cas, pemulihan perlahan) sering masuk akal setelah kawasan pengurangan diperlakukan sebagai objek elektrik dinamik dan bukannya sempadan statik.

Mengubah Bias Sambungan

Bias tidak sekadar mengubah diod antara dua keadaan bersih; ia membentuk semula kawasan pengurangan dan mengubah cara pembawa disuntik, dibersihkan, disimpan, dan digabungkan semula.

Bias ke hadapan meletakkan anode pada potensi elektrik yang lebih tinggi daripada katod. Halangan sambungan berkesan menurun dan kawasan pengurangan menjadi lebih sempit.

Apabila halangan mengurang, pembawa major disuntik merentasi sambungan dan menjadi pembawa minor di sisi yang lain.

Arah suntikan pembawa major di bawah bias ke hadapan:

• Elektron bergerak dari n ke p (kemudian berkelakuan sebagai pembawa minor di kawasan p).

• Lubang bergerak dari p ke n (kemudian berkelakuan sebagai pembawa minor di kawasan n).

Apabila suntikan meningkat, arus diod meningkat dengan curam seiring dengan voltan.

Semasa menyelesaikan masalah, kecuraman ini cenderung untuk mencetuskan reaksi yang kuat: satu perubahan voltan ke hadapan yang "kecil" boleh mendorong perubahan arus yang jauh lebih besar, itulah sebabnya satu litar yang nampaknya hanya sedikit bercampur bias ke hadapan boleh bertindak lebih panas dari jangkaan setelah keujian dan suhu mengumpul.

Bias terbalik meletakkan katod pada potensi elektrik yang lebih tinggi daripada anode. Kawasan pengurangan membesar, halangan berkesan meningkat, dan pembawa major ditarik jauh dari antarmuka.

Diod ideal seharusnya menunjukkan arus sifar, tetapi bahagian sebenar menunjukkan arus kebocoran terbalik yang didorong oleh pembawa minor dan penjanaan pembawa dalam kawasan pengurangan.

Arus kebocoran mungkin kelihatan sangat kecil pada suhu bilik, tetapi ia sering meningkat dengan ketara pada suhu yang lebih tinggi. Dalam litar impedans tinggi dan persekitaran panas, kebocoran menjadi parameter penting yang harus dipertimbangkan dengan teliti.

Pada voltan terbalik yang cukup tinggi, kerosakan berlaku dan arus terbalik meningkat dengan mendadak. Mekanisme asas bergantung pada struktur dan pengotoran, dengan perilaku Zener dan letupan menjadi kategori yang biasa.

Kerosakan tidak semestinya bencana: beberapa diod dibina untuk beroperasi di sana, dan walaupun diod “biasa” boleh bertahan jika litar sekeliling mengehadkan arus dengan cara yang terkawal.

Banyak kegagalan makmal yang kelihatan seperti “diod mati secara rawak dalam kerosakan” ternyata lebih boleh diramal apabila diperhatikan semula, sering dikaitkan dengan rintangan siri yang hilang, laluan daya yang optimistik, atau penghad yang wujud di atas kertas tetapi tidak dalam pemasangan sebenar.

Terminal, Polariti, dan Konvensyen Arus

Terminal sisi-p dinamakan anode, dan terminal sisi-n dinamakan katod.

Arus konvensional ditakrifkan mengalir dari anode ke katod semasa konduksi ke hadapan, sepadan dengan konvensyen yang digunakan dalam skema, lembaran data, dan penyetelan pengukuran tipikal.

Apabila mendiagnosis satu litar, disiplin tentang orientasi anode/katod membantu mengelakkan sumber kekeliruan klasik: kekeliruan antara arah aliran elektron dengan arah arus konvensional dan kemudian mentafsirkan penurunan voltan yang diharapkan dengan salah.

Simbol, Penanda Rujukan, dan Tanda Fizikal

Dalam skema, simbol diod menunjukkan arah aliran arus konvensional yang disukai.

Penanda rujukan umum termasuk:

• D

• VD

Dalam pakej fizikal, katod sering ditunjukkan dengan jalur atau garisan.

Dalam penggubalan dan kerja semula, adalah kebiasaan menenangkan untuk mengesahkan bahawa tanda itu sepadan dengan orientasi tapak sebelum menghidupkan kuasa; pemeriksaan cepat ini boleh mengelakkan berjam-jam mengejar kegagalan “misteri” yang ternyata hanyalah ketidakpadanan orientasi yang mudah, terutamanya apabila beberapa pakej diod berkongsi bentuk yang serupa.

Diod sering diterangkan sebagai elemen sehala, tetapi penerangan yang lebih tepat adalah suatu sambungan terkawal medan yang kawasan pengurangannya dan dinamik pembawanya terus berkembang dengan bias, suhu, dan masa.

Keputusan reka bentuk cenderung untuk menjadi lebih bersih apabila diod dianalisis dari segi lebar pengurangan, tahap suntikan, penyimpanan cas, dan mekanisme kerosakan daripada sebagai tindakan konduksi vs. penyekatan yang sepenuhnya binari.

Mindset ini menjadi terutama meyakinkan dalam penukaran berkelajuan tinggi, tekanan voltan tinggi, dan operasi suhu tinggi, di mana keadaan dalaman sambungan boleh secara senyap mendominasi apa yang dialami oleh litar yang lain.

Pengenalan Diode dan Bahan Semikonduktor Moden

Diode lebih mudah difahami apabila dianggap sebagai satu sistem kecil daripada simbol tunggal dalam skema. Persimpangan menetapkan lengkung I–V asas, namun pakej dan susun atur sekeliling sering menentukan sama ada perilaku itu bertahan apabila bersentuhan dengan pemasangan sebenar. Dalam reka bentuk penukaran dan kuasa, prestasi sering kali dibentuk, kadangkala secara tidak selesa, oleh had terma, induktans tersasar, dan capacitance parasit. Proses pemilihan yang cenderung berkesan adalah untuk memetakan keperluan elektrik kepada kekangan fizikal, dan hanya kemudian mengecilkan pilihan berdasarkan platform material.

• Keperluan elektrik: voltan terbalik, arus purata/puncak, frekuensi penukaran, kerugian yang dibenarkan

• Realiti mekanikal: gaya pakej, kaedah pemasangan, laluan penyejukan, tembaga papan dan aliran udara

• Sistem bahan: Si, Ge, SiC, GaN

Pengenalan Pakej

Pakej kecil berfungsi dengan baik sehingga ia tidak lagi, biasanya apabila suhu persekitaran meningkat atau andaian aliran udara menjadi terlalu optimis. Kaca aksial dan badan plastik kecil adalah biasa dalam kerja kuasa rendah dan isyarat kerana ia mudah untuk diletakkan dan murah, tetapi haba mereka kebanyakannya keluar melalui kaki dan masuk ke jejak PCB. Pendekatan itu terasa mudah pada arus sederhana, kemudian secara beransur-ansur bertukar menjadi kekangan apabila kitaran tugas meningkat, tembaga menjadi nipis, atau papan berada dekat dengan komponen panas yang lain.

Pakej pemasangan permukaan memendekkan kaki dan mengurangkan kawasan gelung, yang biasanya meningkatkan perilaku penukaran berkelajuan tinggi. Cerita terma juga berubah: haba yang merebak ke dalam tuangan tembaga menjadikan PCB sebahagian daripada penyelesaian penyejukan, yang boleh melegakan apabila susun atur adalah murah hati dan sedikit menimbulkan kegelisahan apabila reka bentuk terhad ruang. Dengan kata lain, SMD sering memindahkan kawalan terma dari komponen ke papan, dan itu boleh menjadi pertukaran yang dialu-alukan atau sakit kepala yang tidak dijangka bergantung pada binaan dan bajet tembaga.

Format stud, bolt-down, dan modul muncul apabila pengendalian arus bertukar menjadi latihan pengalihan haba. Pakej ini menyediakan antara muka terma yang lebih berulang kepada chasis atau pelat sejuk, dan mereka menghargai mekanik yang berdisiplin. Tidak luar biasa untuk melihat diode yang hebat di atas kertas beroperasi lebih panas daripada yang dijangkakan kerana permukaan pemasangan tidak cukup rata, tork berbeza antara binaan, atau bahan antara muka terma digunakan secara tidak konsisten. Detil-detil tersebut jarang muncul dalam perbincangan yang berfokus pada skema, namun sering kali ia menentukan perilaku lapangan dan drift jangka panjang.

Kumpulan pakej biasa yang digunakan dalam amalan:

• Kaca aksial

• Plastik kecil (lubang tembus)

• SMD (pelbagai tanpa kaki/berkaki)

• Stud/bolt-down, modul kuasa

Setelah di/dt dan dv/dt meningkat, induktans pakej dan capacitance persimpangan berhenti menjadi butiran latar belakang dan mula muncul sebagai overshoot, ringing, dan kerugian penukaran tambahan. Bahagian SMD sering mengurangkan induktans kaki, yang boleh menenangkan bentuk gelombang, tetapi mereka juga membawa pertukaran seperti keperluan creepage/clearance yang lebih ketat pada voltan tinggi dan kebergantungan yang lebih kuat kepada reka bentuk terma PCB.

Dalam penukar cepat, diode yang "menang" sering kali adalah yang mempunyai kerugian gabungan terendah dalam susun atur yang dipasang, bukan yang kelihatan terbaik ketika membandingkan hanya penurunan hadapan pada satu titik arus. Realiti itu boleh menjadi agak mengecewakan semasa pemilihan bahagian, tetapi ia cenderung menghasilkan perilaku EMI yang lebih tenang dan kurang kejutan pada peringkat akhir.

Pilihan Bahan

Bahan semikonduktor yang berbeza mengubah cara diode mengendalikan voltan, arus, kelajuan penukaran, suhu, dan kerugian kuasa. Fungsi asas diode mungkin kelihatan serupa di antara bahan-bahan, tetapi perilaku elektrik boleh berubah dengan ketara setelah frekuensi operasi, tekanan terma, atau ketumpatan kuasa meningkat. Germanium, silikon, GaN, dan SiC masing-masing membawa kekuatan dan kekangan yang berbeza, itulah sebabnya pemilihan bahan sering kali menjadi keseimbangan antara kecekapan, prestasi terma, perilaku penukaran, kebolehpercayaan, dan kompleksiti sistem. Perbandingan di bawah menonjolkan julat voltan hadapan biasa dan ciri praktikal yang biasanya dikaitkan dengan setiap platform bahan.

Bahan	Julat Voltan Hadapan Biasa	Ciri Utama
Germanium (Ge)	~0.3V	Penurunan voltan hadapan rendah, tetapi arus bocor yang lebih tinggi. Digunakan dalam aplikasi isyarat tertentu.
Silikon (Si)	~0.7V	Bahan paling biasa dan kos efektif untuk diode dan transistor tujuan umum.
Gallium Nitride (GaN)	~1.0V - 3.0V+	Cemerlang untuk aplikasi frekuensi tinggi (contohnya, pengecas cepat, penguat RF). Kecekapan tinggi.
Silicon Carbide (SiC)	~2.5V - 3.5V+	Ideal untuk aplikasi kuasa tinggi, voltan tinggi, dan suhu tinggi (contohnya, kenderaan elektrik, inverter solar).

• Germanium

Diod Germanium sering menunjukkan penurunan ke had ke had depan yang lebih rendah (kira-kira 0.3 V pada arus sederhana), yang dapat dirasakan memuaskan dalam kerja isyarat kecil berhampiran ambang konduksi. Perdagangan adalah arus kebocoran yang lebih tinggi dan kepekaan suhu yang lebih kuat. Dalam nod impedans tinggi atau persekitaran yang hangat, kebocoran itu boleh secara senyap mempengaruhi pengukuran, mengganggu ambang, atau memperkenalkan offset yang sukar untuk “dilihat” sehingga ujian lewat.

Ini adalah satu sebab mengapa peranti germanium tetap terhad kepada aplikasi niche. Mereka boleh menyelesaikan masalah analog tertentu dengan berkesan, tetapi drift suhu, kestabilan bias, dan tingkah laku kebocoran harus dikawal dengan teliti.

• Silicon

Silicon kekal pilihan default yang luas kerana ia stabil, mesra kos, dan biasanya jauh lebih rendah dalam kebocoran berbanding germanium. Penurunan ke had depan sering dipetik sekitar 0.7 V pada arus sederhana, tetapi litar sebenar menunjukkan seberapa banyak nombor itu berubah dengan ketumpatan arus, suhu, dan pemilihan struktur. Bahkan dalam “diod silicon,” tingkah laku berbeza dengan ketara di seluruh keluarga PN standard, Schottky, dan PN laju/ultralaju.

Apa yang silicon tawarkan dalam kejuruteraan sehari-hari adalah kebolehpastian di seluruh julat operasi yang luas dan ekosistem yang mendalam bagi pilihan pembungkusan dan sejarah kebolehpercayaan. Dalam kerja pengeluaran, kebolehpastian itu sering dirasakan lebih menenangkan daripada mengejar kelebihan kecekapan teori kecil yang mungkin hilang setelah susun atur dan penumpukan terma menjadi nyata.

• Wide-Bandgap (SiC, GaN)

Peranti wide-bandgap menaikkan had praktikal terhadap voltan, suhu, dan kelajuan suis. Lebar jalur yang lebih besar dan medan elektrik kritikal yang lebih tinggi membolehkan kawasan terapung yang lebih nipis untuk voltan penghalang yang diberikan, yang mengurangkan kehilangan konduksi dan menyokong suis lebih cepat dengan kurang caj tersimpan.

Kesan tidak terhad kepada peranti itu sendiri. Tepi suis menjadi lebih curam, yang mendorong perubahan dalam saiz magnet, strategi terma, dan kawalan EMI. Bahagian wide-bandgap boleh menghasilkan kecekapan dan ketumpatan yang mengagumkan, tetapi mereka juga cenderung mendedahkan geometri lingkaran yang ceroboh, strategi penyerapan yang lemah, atau kawalan yang longgar terhadap bunyi berdering dan mod biasa. Apabila disiplin reka bentuk sekeliling sepadan dengan keupayaan peranti, hasilnya boleh dirasakan hampir tanpa usaha; apabila tidak, bentuk gelombang memberikan maklum balas segera dan merendahkan hati.

GaN vs. SiC dalam Amalan

• GaN: Sesuai Kuat Apabila Kerugian Suis Menetapkan Had

GaN sering dipilih dalam senario suis frekuensi tinggi di mana kapasitans rendah dan tingkah laku pemulihan cepat mengurangkan kerugian suis. Dalam binaan praktikal, GaN cenderung memberikan ganjaran kepada susun atur yang mengekalkan induktans lingkaran rendah dan dv/dt terkawal, kerana penghidupan yang tidak disengajakan dan EMI sebaliknya boleh muncul dengan cepat.

Contoh aplikasi biasa: pengecas cepat, peringkat DC/DC berketumpatan tinggi, peringkat kuasa RF terpilih

Apabila dilaksanakan dengan bersih, GaN membolehkan magnet yang lebih kecil dan kepadatan kuasa yang lebih tinggi. Apabila dilaksanakan dengan sambil lewa, ia boleh nampak “temperamental,” walaupun punca sebenar biasanya adalah parasitik dan susun atur dan bukannya fizik peranti. Perbezaan itu penting kerana ia mengubah apa yang anda baiki: geometri tembaga dan penyerapan, bukan pertukaran komponen rawak.

• SiC: Pilihan Yang Selesa Apabila Voltan, Kuasa, dan Ruang Lebihan Suhu Menggerakkan Reka Bentuk

SiC sering disukai dalam penukaran voltan tinggi dan kuasa tinggi—tempat di mana tekanan elektrik dan suhu tidak sopan. Ia membawa kekuatan pecahan yang tinggi, tingkah laku suhu tinggi yang kukuh, dan reputasi untuk ketahanan dalam persekitaran kuasa yang keras. Dalam sistem yang diterapkan, SiC sering mengurangkan tekanan terma dan meningkatkan kecekapan pada voltan yang lebih tinggi, tetapi ia juga boleh mengalihkan perhatian kepada penyelarasan penebat, jarak/kelulusan, dan tingkah laku lonjakan.

Contoh aplikasi biasa: penukar tork EV, pengecas onboard, penukar solar

Pasukan reka bentuk yang menganggap SiC sebagai pengganti silicon yang mudah sering terlepas di mana ia bersinar: tingkah laku tahap sistem di bawah tekanan elektrik yang menuntut, bukan sekadar peningkatan komponen satu untuk satu.

Alur Kerja Pengenalan dan Pemilihan Praktikal

Mulakan dengan mencatat sempadan operasi dengan cara yang memaksa realisme. Tentukan voltan terbalik maksima dengan margin, arus berterusan dan puncak, kehilangan yang boleh diterima, frekuensi suis, dan persekitaran terma sebenar (julatan ambien, aliran udara, sumber haba berdekatan). Dari situ, pilih pakej yang sepadan dengan laluan penyejukan mekanikal yang anda sebenarnya ada, bukan yang anda harap anda ada.

Kemudian pilih platform bahan dan keluarga diod yang paling sesuai dengan keseimbangan kehilangan dan tingkah laku suis yang anda boleh sokong.

Pilihan keluarga diod yang biasanya dinilai: PN standard, PN cepat/ultralaju, Schottky, Schottky SiC, penyelesaian berasaskan GaN

Kerja bench sering mendedahkan jurang antara penarafan nominal dan realiti yang dipasang: bunyi dibawa oleh induktansi susun atur, kenaikan suhu yang didominasi oleh butiran pemasangan, dan kehilangan pertukaran yang dibentuk oleh kapasitans parasit. Satu tabiat pengukuran yang cenderung memberikan hasil adalah menguji overshoot di diod, menganggarkan suhu penghubung menggunakan suhu kes ditambah anggapan rintangan terma, dan mengulangi snubbing atau perubahan susun atur sebelum menyimpulkan pilihan peranti adalah salah.

Gaya pengesahan ini biasanya mencapai penyelesaian stabil lebih cepat daripada melalui banyak bahagian sambil meninggalkan pelaksanaan fizikal yang tidak berubah.

Pemilihan bahan jarang berkelakuan seperti pengoptimuman terasing. Memilih Si, Ge, SiC, atau GaN secara berkesan mengikat reka bentuk kepada rejim kelajuan pertukaran, profil EMI, pelan terma, dan gaya pelaksanaan mekanikal. Banyak pasukan yang berjaya mendapati bahawa langkah terbesar ke hadapan bukanlah mengadopsi bahan terbaru, tetapi memilih platform yang sepadan dengan keupayaan mereka untuk mengawal parasit, mengesahkan terma dengan ujian yang boleh dipercayai, dan mengekalkan konsistensi pengeluaran.

Bahagian jalur lebar boleh menghasilkan hasil yang cemerlang, tetapi manfaatnya paling jelas apabila seluruh proses reka bentuk, disiplin susun atur, amalan pengukuran, dan kebolehulangan pembinaan, sedia untuk menyokong apa yang diperlukan oleh peranti tersebut.

Ciri-ciri Diode

Memilih diod cenderung berjalan lebih baik apabila lembaran data dianggap sebagai satu set sempadan yang mesti bertahan dengan gelombang nyata, aliran haba PCB yang nyata, dan toleransi nyata, bukannya sebagai senarai nilai tipikal yang terasa menenangkan di atas kertas. Banyak kejutan reka bentuk muncul pada penghidupan kuasa pertama kerana diod secara serentak merupakan peranti elektrik dan beban thermal, dan kedua-dua sisi ini memberi tekanan ke atas satu sama lain dengan cara yang mudah untuk dipandang rendah semasa pengiraan meja. Satu pemikiran yang menjimatkan masa kemudian adalah untuk mengandaikan pengukuran awal akan kelihatan lebih keras daripada angka yang kemas dan purata yang anda kira, kemudian memilih dan mengesahkan sewajarnya.

Arus Maju Biasanya Menghimpun Dalam Bajet Thermal

Arus maju maksimum (IF) dibaca dengan lebih benar apabila ia ditafsirkan sebagai siling pemanasan yang terkait dengan pek khusus dan keadaan ujian, bukan sebagai janji elektrik yang berdiri bebas. Kehilangan penghantaran maju biasanya dianggarkan sebagai:

Pcond ≈ IF × VF

Dalam banyak aplikasi berganti atau nadi, keseluruhan pelepasan diod tidak terhad kepada penghantaran sahaja; komutasi dan bentuk gelombang boleh menambah kuasa yang tidak "ditunjukkan" dalam skematik. Anggaran suhu penghubung biasanya mengikuti:

Tj ≈ Ta + (Ptotal × RθJA)

Ta mencerminkan ambient di sekitar peranti, dan RθJA berubah secara dramatik dengan pilihan pek, kawasan tembaga, aliran udara, menjahit melalui, dan bagaimana bahagian itu dipasang secara mekanikal. Nombor bahagian yang sama boleh berkelakuan dengan baik dalam susun atur terbuka dengan tembaga yang banyak dan kemudian beroperasi dengan panas yang tidak selesa selepas laluan penempatan yang padat, satu hasil yang boleh terasa tidak adil sehinggalah anda ingat bahawa laluan thermal secara efektif adalah sebahagian daripada litar. Apabila membuat pilihan awal, ia sering terasa lebih berasaskan untuk bermula dari kenaikan suhu yang dibenarkan (ruang thermal anda) dan mengira kembali arus keadaan mantap berbanding bermula dari IF utama dan berharap papan akan mengawalnya.

Voltan maju (VF) berubah dengan arus, suhu, dan kepadatan arus, jadi memperlakukannya sebagai pemalar tetap adalah di mana banyak anggaran kehilangan secara senyap menyimpang. "0.7 V" yang biasa adalah lebih kepada pintasan mental untuk diod PN silikon isyarat kecil pada arus sederhana; ia bukanlah pusat sejagat.

Pada arus yang lebih tinggi, VF biasanya meningkat, bermakna kehilangan penghantaran boleh meningkat lebih cepat daripada anggaran pusingan pertama mencadangkan. Pada suhu yang lebih tinggi, VF untuk diod PN silikon sering menurun, yang boleh memberi dorongan kepada perkongsian arus dalam laluan selari dengan cara yang terasa tidak intuitif apabila anda mengharapkan pembahagian stabil.

Pendekatan yang lebih stabil adalah dengan memperlakukan VF sebagai julat terhad dan bukannya satu nilai yang baik. Jika anda peduli tentang pelepasan yang boleh diramal, menggunakan VF terburuk dari lengkung lembaran data pada arus dan suhu penghubung/ambient yang dimaksudkan biasanya menghasilkan kurang kejutan thermal yang tidak menyenangkan daripada bergantung kepada angka tipikal.

Permulaan lonjakan, pengecasan kapasitif, dan tumbukan induktif secara rutin menghasilkan lonjakan maju pendek yang tidak muncul dalam pengiraan arus keadaan mantap. Diod cenderung bertahan dengan acara ini apabila dua realiti seiring: lonjakan puncak berada dalam envelope lonjakan yang ditentukan, dan pemanasan sepanjang masa tetap dalam apa yang pek dan PCB boleh buang.

Syarat untuk diperiksa:

• Arus lonjakan puncak kekal dalam IFSM (penarafan lonjakan tidak berulang).

• Pemanasan purata dan RMS kekal di dalam envelope thermal untuk rangkaian nadi sebenar.

Satu tabiat yang mengurangkan misteri lapangan adalah membandingkan lebar denyut, kadar ulangan, dan tenaga terhadap panduan lonjakan lembar data daripada hanya menganggap ia ringkas, jadi ia tidak penting. Denyut ringkas masih menyuntik haba ke dalam sambungan, dan denyut berulang boleh menumpuk suhu lebih cepat daripada yang dijangkakan, terutamanya apabila aliran udara sederhana atau papan terperangkap secara terma.

Voltan Songsang Harus Mengikut Lonjakan Sebenar, Bukan Sekadar Rel Nominal

Voltan songsang maksimum berulang (VRRM) lebih meyakinkan apabila dipilih berdasarkan tekanan songsang terburuk yang boleh dipercayai, termasuk bunyi, transien induktif, dan pengambilan tepi pantas, daripada berbanding nilai rel nominal yang tenang. Dalam pemasangan sebenar, voltan songsang yang stabil boleh menjadi sebahagian kecil daripada puncak sebenar kerana induktans parasit dan tepi suis dengan gembira menghasilkan lonjakan.

Sumber yang sering membesarkan puncak songsang:

• Induktans kabel

• Induktans kebocoran transformer

• Kawat relay dan beban induktif lain

• Tepi suis pantas yang berinteraksi dengan induktans dan kapasitans yang tersasar

Banyak reka bentuk bermula dengan margin voltan yang konservatif, sering sekitar dua kali voltan songsang stabil terburuk, dan kemudiannya memperbaiki pilihan menggunakan pengukuran dan maklumat lembar data yang terperinci.

Item yang biasanya dikaji semasa penghalusan itu:

• Penilaian voltan transien

• Tingkah laku salji atau lonjakan

• Gelombang yang diukur ditangkap dengan pengundian yang sesuai

Lebih banyak ruang dalam VRRM bukan hanya tentang mengelakkan pecahan; ia juga cenderung menjadikan reka bentuk kurang sensitif kepada pengambilan berlebihan yang disebabkan oleh susun atur dan penumpukan toleransi. Cushion tambahan itu boleh mengurangkan geseran emosi dalam membawa kerana anda menghabiskan kurang masa berdebat dengan gelombang yang secara teknikal hanya dibenarkan dalam simulasi.

Lonjakan songsang sering dipandang rendah kerana instrumen perlahan tidak pernah melaporkannya, dan bahkan osiloskop boleh menyamarkannya jika lebar jalur terhad atau pengundian memperkenalkan bunyi sendiri. Apabila diod berada berhampiran induktor atau nod suis, adalah bijak untuk mengandaikan tangkapan skop pertama akan mendedahkan kandungan frekuensi yang lebih tinggi daripada yang ditunjukkan dalam simulasi, kemudian memilih pilihan VRRM dan peredam/dampening dengan realiti itu dalam minda. Di makmal, persediaan pengukuran sering menentukan sama ada lonjakan kelihatan "boleh diurus" atau "mengelirukan," jadi adalah berbaloi untuk menganggap pengundian sebagai sebahagian daripada eksperimen—bukan pemerhati neutral.

Tingkah Laku Suis

Pada frekuensi rendah, banyak diod nampak boleh ditukar. Apabila kadar tepi meningkat, pembezakan yang mula mendominasi berkaitan dengan penyimpanan cas dan parasit, dan mereka muncul sebagai kerugian, pengambilan berlebihan, dan bunyi yang boleh menjadi luar biasa keras kepala.

Pembezakan berkelajuan tinggi:

• Tingkah laku pemulihan songsang

• Kapasitans sambungan

• Interaksi dengan impedans sekeliling yang menukar tingkah laku peranti menjadi EMI dan bunyi

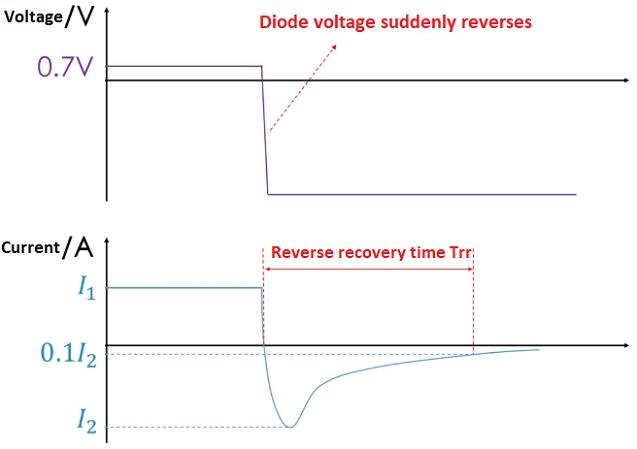

Diod PN standard menyimpan cas semasa konduksi ke hadapan, dan apabila terbit secara songsang cas itu mesti dikeluarkan, menghasilkan arus pemulihan songsang. Arus itu boleh menyebabkan pelupusan tambahan dan juga boleh menggembirakan induktans tersasar, menghasilkan pengambilan berlebihan yang terasa "berkaitan dengan susun atur" walaupun fizik diod adalah punca utama.

Akibat pemulihan songsang yang tipikal:

• Kerugian suis yang lebih tinggi

• Pengambilan berlebihan voltan merentasi induktans tersasar

• Tingkah laku EMI yang lebih teruk

Diod pemulihan pantas mengurangkan cas yang disimpan. Diod Schottky sebahagian besar mengelak pemulihan terbalik pengangkut minoriti klasik, tetapi kelebihan itu sering dipadankan dengan kebocoran yang lebih tinggi dan, dalam banyak keluarga Schottky silikon, kapasiti voltan songsang yang lebih rendah. Diod SiC sering dipilih dalam tahap voltan yang lebih tinggi dan frekuensi yang lebih tinggi kerana mereka memadankan kapasiti voltan yang kuat dengan tingkah laku pemulihan yang bersih, yang boleh menjadikan kecekapan dan gelombang suis lebih mudah diterima.

Tingkah laku pemulihan yang lebih baik sering mengurangkan betapa agresifnya penumpasan mesti dilakukan. Susun atur yang baik masih penting, tetapi pemulihan yang lebih bersih boleh menjadikan kerja kepatuhan dan penyetelan terma terasa kurang seperti bergelut.

Walaupun penarafan DC ke hadapan dan songsang kelihatan selesa, kapasitans sambungan boleh membebani nod pada frekuensi tinggi dengan cara yang mudah diabaikan semasa semakan skematik. Cj boleh melambatkan peralihan, menyuntik arus pengalihan ke nod sensitif, dan beresonansi dengan induktans gelung.

Kesan biasa yang dipacu oleh Cj:

• Peralihan tepi yang lebih perlahan

• Arus pengalihan ke nod berdekatan

• Resonans dengan induktans yang muncul sebagai bunyi

Oleh kerana itu, lengkung kapasitans dalam lembar data sering layak mendapat perhatian yang sama yang anda berikan kepada lengkung pemulihan. Dalam kerja bangku, Cj adalah sebab biasa mengapa satu diod nampak senyap sementara satu lagi membuat penukar merasa sensitif atau sukar untuk menstabilkan, dan perbezaan itu dapat dirasakan lama sebelum ia dijelaskan dengan kemas.

Kurva I–V Eksponensial Bermakna Perubahan VF Kecil Boleh Mengubah Arus dengan Drastik

Hubungan I–V dioda adalah eksponensial, jadi perubahan sederhana dalam VF boleh menyebabkan perubahan besar dalam arus. Nonlineariti ini menjadi sangat jelas apabila dioda digunakan sebagai pengunci atau elemen penyandar, bukannya sebagai penyearah yang sederhana.

Aplikasi di mana nonlineariti ini muncul dengan cepat:

• Litar pengunci

• Aplikasi OR-ing

• Peralihan tahap

• Penyandar arus

Penyimpangan suhu dan penyebaran proses boleh mengubah VF dengan cukup untuk mengubah arus secara material, itulah sebabnya lengkung "tipikal" membina intuisi tetapi tidak memberikan banyak ketenangan fikiran apabila anda memerlukan had yang boleh diramalkan. Jika dioda melindungi litar yang mahal, merancang sekitar lengkung kes terburuk cenderung terasa lebih disiplin berbanding bertaruh pada kelakuan tipikal.

Perubahan suhu mempengaruhi pelbagai tingkah laku dioda sekaligus, dan perubahan tersebut tidak selalu "membantu" dalam arah yang sama. Oleh itu, pemeriksaan suhu bilik boleh kelihatan bersih sementara ujian dalam penutup yang hangat mendedahkan batasan sebenar.

Peralihan yang dipacu suhu biasanya termasuk:

• Tingkah laku VF (biasanya menurun dengan suhu untuk silikon PN)

• Arus bocoran (biasanya meningkat kuat dengan suhu)

• Had pengoperasian selamat yang semakin ketat kerana kecerunan terma mempunyai ruang yang kurang untuk bernafas

Banyak isu dioda yang keras kepala dipicu oleh suhu, muncul hanya selepas papan diserap, penutup memanas, atau persekitaran menjadi panas. Mengambil kira keadaan tersebut lebih awal mengurangkan kemungkinan prototaip yang berkelakuan sempurna di bilik uji dan buruk dalam setting yang realistik.

Pilihan Bahan dan Keluarga

Silikon kekal popular dalam reka bentuk tujuan umum kerana ia cenderung menawarkan kebocoran rendah dan tingkah laku yang kukuh merentasi suhu dan voltan pengoperasian yang biasa. Bahagian germanium biasanya menunjukkan kebocoran yang lebih tinggi pada suhu yang sama, menjadikannya kurang menarik dalam banyak reka bentuk moden kecuali untuk keperluan niche.

Peta cepat keluarga biasa:

• Schottky: VF rendah pada voltan sederhana dan tingkah laku pantas, sering dipasangkan dengan kebocoran lebih tinggi dan VRRM terhad dalam banyak keluarga.

• SiC: keupayaan voltan tinggi yang kuat dan pemindahan bersih, sering dengan VF lebih tinggi pada arus rendah berbanding silikon Schottky.

• PN Pantas: satu titik tengah apabila kos/ketersediaan menjadi factor utama dalam keputusan, dengan tingkah laku pemulihan masih memerlukan verifikasi.

Perspektif pemilihan yang ditemui menenangkan oleh banyak pasukan adalah untuk menentukan awal apa batasan yang paling mungkin mendominasi iterasi reka bentuk anda: adakah anda dihadkan oleh kehilangan/suhu, atau adakah anda dihadkan oleh bunyi/getaran? Pembingkasan itu cenderung membawa anda lebih cepat ke arah keluarga dioda yang tepat berbanding terlalu obses dengan mana-mana parameter tajuk tunggal.

Pengenalan Polarity

Jalur katod biasanya adalah petunjuk visual yang paling cepat, tetapi tanda-tanda berbeza antara bungkusan, orientasi pita, gulungan, dan pembekal, dan kekaburan cenderung muncul tepat apabila anda letih atau bergerak dengan cepat. Apabila kesilapan polariti akan menelan belanja prototaip, membazirkan masa debug, atau mencipta mod kegagalan yang mengelirukan, pemeriksaan DMM yang cepat dalam mod ujian dioda adalah cara yang mudah untuk mengurangkan risiko itu.

Apa yang biasanya ditunjukkan oleh pemeriksaan mod dioda yang cepat:

• Arah ke depan: VF yang munasabah

• Arah terbalik: OL atau bacaan yang jauh lebih tinggi

Langkah kecil ini mencegah bahagian yang tidak seimbang daripada masalah awal, terutamanya apabila bahagian telah dibungkus semula, diletakkan dengan tangan, atau digantikan semasa pemerolehan.

Alur Kerja yang Selalu Selamat dalam Pembinaan Papan Pertama

1) Definisikan voltan terbalik tetap dan sementara, kemudian pilih VRRM dengan margin berdasarkan lonjakan yang diukur atau model yang realistik.

2) Anggarkan kerugian pengaliran dan pengalihan, kemudian sahkan Tj menggunakan data terma bungkusan dan keadaan penyejukan PCB yang sebenar (tembaga, aliran udara, kepadatan penempatan).

3) Pilih keluarga dioda berdasarkan kelajuan pengalihan dan tingkah laku EMI, bukan hanya pada VF.

4) Validasi menggunakan bentuk gelombang bangku pada suhu; dekat dengan nod pengalihan, jangka jangkaan tangkapan skop pertama mendedahkan tekanan berkaitan tepi yang kelihatan lebih kecil dalam analisis awal.

5) Kunci pilihan hanya selepas tata letak dan realiti terma diwakili, kerana bungkusan dan tembaga sering menentukan hasil lebih daripada yang dicadangkan oleh skematik.

Kaedah Praktikal untuk Menguji Dioda

Ujian diod jarang berjaya dengan mengejar nombor yang sempurna; ia berjaya dengan mengesahkan arah, mengenal pasti mod kegagalan yang jelas, dan mengenali apabila litar sekeliling sedang memutarbelitkan bacaan. DMM dalam mod diod biasanya merupakan pemeriksaan lapangan yang paling cepat kerana ia mengenakan arus terkawal yang kecil dan melaporkan jatuh ke hadapan, tetapi bacaan menjadi lebih bermakna apabila anda mengingati konteks: jenis diod, julat arus yang diharapkan, dan sama ada peranti diukur dalam litar atau terpencil. Apabila simptom dan meter bercanggah, selalunya ia adalah penyetelan meter yang perlu lebih teliti, bukan kesabaran anda.

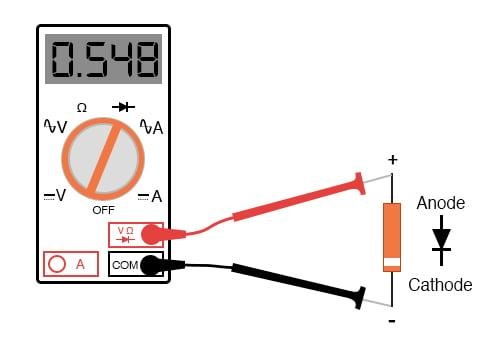

Menggunakan DMM dalam Mod Diod

Letakkan probe merah pada anode dan probe hitam pada katod. Diod silikon yang sihat biasanya membaca sekitar 0.55–0.85 V, dengan nilai tepat bergantung pada arus ujian DMM dan struktur diod. Peranti germanium sering membaca lebih rendah, sekitar 0.2–0.35 V.

Balikkan probe. Diod yang sihat biasanya menunjukkan OL, bacaan yang sangat tinggi, atau tiada petunjuk penyisihan. Dalam menyelesaikan masalah, corak yang melakukan satu hala, menyekat yang lain sering kali lebih meyakinkan daripada nombor ke hadapan yang tepat.

Jika diod membaca hampir 0 V dalam kedua-dua arah, ia secara efektif disambungkan pendek; ini sering mengikuti arus berlebihan, peristiwa polariti terbalik, atau beban lonjakan.

Jika ia membaca OL dalam kedua-dua arah, ia mungkin terbuka, retak di dalam, disolder dengan buruk, atau hanya tidak didorong dengan cukup kuat oleh meter untuk mengutamakan bias ke hadapan (satu senario yang berlaku dengan beberapa LED, bahagian Schottky tertentu bergantung pada tingkah laku meter, dan rentetan diod siri).

Ia juga patut mengekalkan ketenangan emosi di sini: sedikit salah VF tidak secara automatik bermakna bahagian itu rosak. Banyak diod yang berfungsi membaca lebih tinggi apabila sejuk, lebih rendah apabila hangat, dan bertukar dengan arus ujian DMM. Jika arah pemeriksaan berjalan dan VF adalah mungkin untuk keluarga diod, itu sering kali mencukupi untuk pemeriksaan penyelesaian pertama.

Kenapa Bacaan Dalam Litar Menyimpang

Ujian dalam litar boleh menipu kerana arus DMM mungkin mengalir melalui komponen selari daripada diod sasaran. Laluan alternatif selalunya termasuk resistor, diod lain, penyambungan transistor, dan struktur perlindungan input IC. Hasilnya boleh kelihatan sangat normal walaupun diod di bawah ujian adalah terbuka, atau boleh menunjukkan penyisihan kedua-dua arah walaupun diod itu baik.

Kes yang paling memakan masa cenderung melibatkan rel dan talian isyarat yang disambungkan kepada IC, di mana diod perlindungan dalaman boleh menghalang arus meter dan menyamar sebagai jatuh ke hadapan yang tidak anda jangkakan.

Untuk meningkatkan keyakinan, angkat satu wayar atau sebaliknya asingkan diod daripada rangkaian sekeliling. Mengangkat satu wayar sering kali sudah mencukupi; ia lebih cepat daripada pengalihan penuh, lebih lembut pada pad, dan mengelakkan penyahpepijatan yang lama berdasarkan laluan penyisihan hantu.

Aliran kerja yang sering terasa cekap adalah:

• Ujian dalam litar terlebih dahulu sebagai triage.

• Jika tidak jelas, asingkan satu wayar dan uji semula.

Kebiasaan dua langkah ini menjimatkan masa sambil masih sampai kepada kesimpulan yang anda boleh sokong.

Diod Istimewa

Diod Schottky

Diod Schottky sering membaca sekitar 0.15–0.45 V, jadi nombor yang terasa terlalu rendah boleh menjadi sah sepenuhnya. Mereka banyak digunakan dalam bekalan kuasa dan penukaran yang berkelajuan tinggi kerana kerugian ke hadapan boleh lebih rendah.

Satu amaran praktikal: Schottky boleh merosot dengan membangunkan kebocoran yang meningkat sebelum mereka gagal sebagai pendek yang jelas. Ujian DMM asas mungkin masih kelihatan boleh diterima walaupun litar berkelakuan buruk di bawah voltan. Jika simptom menunjukkan kebocoran (pengaliran siap sedia yang tidak dijangka, rel yang merosot, bahagian yang memanaskan pada status kelabu), pemeriksaan kebocoran terbalik menggunakan bekalan DC dan resistor siri boleh mendedahkan apa yang mungkin tidak dapat dilihat dalam mod diod.

LED

Jatuhan ke hadapan LED adalah lebih tinggi daripada diod silikon standard: merah biasanya sekitar 1.8 V, manakala biru/putih boleh melebihi 3 V. Beberapa DMM tidak menyediakan voltan pematuhan yang mencukupi dalam mod diod untuk mengutamakan bias beberapa LED, jadi meter mungkin menunjukkan OL walaupun LED itu sihat.

Untuk pengesahan LED, sumber terhad arus (bekalan kecil ditambah dengan resistor) sering memberi jawapan yang lebih jelas daripada bergantung semata-mata pada mod diod, dan ia mengurangkan peluang arus berlebihan secara tidak sengaja semasa ujian.

Diod Zener

Pada DMM, Zener biasanya kelihatan seperti diod biasa dalam arah ke hadapan. Tingkah laku yang mendefinisikan adalah voltan pecahan terbalik (Vz), yang kebanyakan mod diod DMM tidak dapat dicapai.

Untuk mengesahkan tindakan Zener, gunakan bekalan DC dan resistor siri, canonical-bias Zener, dan ukur voltan di seberangnya. Pilih resistor untuk memastikan arus dalam julat yang selamat. Ini menyelaraskan ujian dengan cara bahagian berkelakuan dalam litar sebenar dan mengelakkan keselesaan palsu dari pemeriksaan ke hadapan sahaja.

LED IR

LED IR selalunya tidak bersinar secara visible. Kamera telefon sering dapat mengesan pelepasan sebagai cahaya samar apabila LED sedang diberi bias ke hadapan, yang menjadi langkah pengesahan yang mudah apabila bacaan DMM tidak pasti atau apabila anda ingin mengesahkan bahawa peranti mengeluarkan cahaya dan bukan sekadar mengalirkan arus.

Melangkah Melepasi Lulus/Gagal

Ujian diod yang baik menjawab tiga soalan: adakah ia mengalir ke arah yang dimaksudkan, adakah ia menghalang dalam arah terbalik di bawah syarat ujian, dan adakah tingkah lakunya sepadan dengan jenis diod yang digunakan dalam litar itu. Nombor jatuh ke hadapan biasanya dianggap sebagai cap jari yang menyokong hipotesis, bukan sebagai audit spesifikasi yang ketat.

Dalam penyelesaian masalah, bacaan yang tidak jelas biasanya menunjukkan sama ada laluan litar paralel atau ketidakpadanan antara kaedah ujian dan keluarga diod. Apabila hasil meter dan simptom litar bertentangan, sering kali lebih bijak untuk mempercayai simptom dan meningkatkan ujian: asingkan satu pemimpin, terapkan arus terkawal, atau sahkan pecahan Zener dengan bekalan. Pendekatan ini mengurangkan kerja semula dan membantu mengelakkan penggantian bahagian berfungsi sementara kesalahan sebenar tetap tidak disentuh.

Fungsi Diode dan Aplikasi Dalam Dunia Sebenar

Diode memperoleh reputasinya daripada pengaliran arah, tetapi litar sebenar jarang berkelakuan seperti "elemen satu hala" yang bersih. Asimetri itu menjadi pengungkit praktikal untuk membentuk bentuk gelombang, memandu tenaga ke tempat yang diterima, dan menghalangnya di tempat yang menyebabkan masalah. Dalam kerja reka bentuk sehari-hari, sukar untuk tidak mengembangkan rasa hormat yang sihat terhadap diode sebagai suis bukan linear yang jatuh ke hadapan, kapasitans persimpangan, pemulihan terbalik, kebocoran, dan drift suhu meninggalkan cap jari yang boleh dilihat pada tingkah laku sistem. Menganggap sifat-sifat tidak ideal itu sebagai input reka bentuk kelas pertama cenderung mengurangkan kejutan pada peringkat akhir di bangku.

Pengesanan Sampul Dalam Penerima AM

Dalam penerimaan AM, diode biasanya digunakan untuk pembetulan puncak/sampul. Dengan menyekat polariti negatif pembawa RF, sampul modulasi menjadi tersedia sebagai voltan seperti jalur asas pada output pengesan. Rangkaian RC yang mengikuti kemudian meratakan RF yang telah dibetulkan, memperdagangkan riak residu terhadap kebolehan untuk mengikuti dinamik audio sebenar.

Memilih Pemalar Masa RC Sementara Memelihara Perincian Boleh Didengar

Nilai RC akhirnya hidup dalam julat sempit yang dipandu oleh amalan kerana ia harus memenuhi dua tingkah laku bertentangan sekaligus: menahan cas antara puncak RF, tetapi masih melepaskan dengan cukup cepat untuk mengesan sampul.

Sasaran RC yang cenderung berfungsi dalam pengesan sampul AM konvensional:

• RC jauh lebih lama daripada tempoh pembawa, supaya kapasitor tidak melepaskan cas secara ketara antara puncak RF.

• RC jauh lebih pendek daripada variasi sampul terpantas yang diminati, supaya output dapat mengikuti perubahan audio.

Apabila RC terlalu kecil, output pengesan membawa riak RF yang berlebihan; setelah penguatan, hasilnya sering kali muncul sebagai kasar atau bising, dan jejak skop biasanya kelihatan gelisah. Apabila RC terlalu besar, kapasitor terjebak pada puncak; pengesan kemudian gagal untuk mengikuti pergerakan sampul ke bawah dengan cepat, menghasilkan pemotongan diagonal yang sering kali diterangkan oleh pendengar sebagai serangan tumpul dan kejelasan yang berkurangan. Pendekatan penyetelan yang biasa bermula dengan frekuensi pembawa dan frekuensi audio tertinggi yang diperlukan, diikuti dengan pelarasan RC sambil memeriksa/distorsi pada osiloskop dan memantau perubahan dalam kejelasan pertuturan atau tindak balas perkusi.

Tingkah Laku Diode Tidak Ideal Yang Tunjukkan Dalam Hasil Pengesanan

Jatuh ke hadapan dan kapasitans persimpangan secara rutin mempengaruhi prestasi pengesan sampul dengan cara yang mudah diremehkan sehingga isyarat lemah terlibat. Pada amplitud RF yang rendah, voltan ke hadapan berkelakuan seperti ambang pengesanan yang berkesan, sehingga kepekaan merosot lebih awal daripada yang dijangkakan. Itu adalah salah satu sebab diod isyarat kecil dan diod Schottky sering dipilih untuk pengesanan AM isyarat lemah: litar itu "bangun" lebih awal.

Kapasitans persimpangan juga boleh menarik pada litar yang ditala, menurunkan Q atau mengubah resonans dan secara senyap mengurangkan selectivity. Jika pengesan disambungkan tanpa penampan, atau dipindahkan semasa pelan, respon depan boleh bergerak cukup untuk diukur. Satu cara pemikiran yang cenderung memberi ganjaran adalah untuk menganggap diode pengesan sebagai sebahagian daripada rangkaian RF, bukan sebagai blok "hanya audio"; menukar jenis diode atau memindahkan sambungan pengesan selalunya mengubah tingkah laku RF pada masa yang sama, walaupun output jalur asas masih kelihatan boleh dipercayai.

Pembetulan Kuasa

Penjana arah menukar AC kepada DC berdenyut supaya penapisan dan pengawalan boleh menghasilkan bekalan yang boleh digunakan. Pengaliran arah membolehkan penjanaan arah, tetapi topologi sebahagian besarnya menentukan bagaimana riak kelihatan, seberapa keras transformer bekerja, dan di mana kecekapan hilang. Dalam amalan, keputusan penjana arah sering kali muncul kemudian sebagai haba, bunyi bising transformer yang boleh didengar, atau penurunan tidak dijangka di bawah beban, biasanya pada waktu yang paling tidak sesuai.

Penjana Arah Separuh

Penjana arah separuh menggunakan satu diod dan hanya satu separuh kitaran dari bentuk gelombang AC. Litar ini mudah dibina dan tidak mahal, tetapi separuh kitaran yang tidak digunakan secara berkesan meninggalkan tenaga yang tersedia tidak digunakan. Riak muncul pada frekuensi talian, yang cenderung menjadikan penapisan terasa lebih degil daripada yang dijangkakan, mendorong pereka ke arah kapasitor takungan yang lebih besar dan menerima arus pengecasan puncak yang lebih tinggi.

Arus puncak tersebut boleh memberi tekanan pada diod dan transformer, dan ia boleh membesar-besarkan penurunan voltan jika impedans sumber tidak kecil. Di atas meja, ini sering dihidangkan sebagai "ia kelihatan baik pada beban tiada, kemudian runtuh apabila saya meminta arus," yang kurang misteri apabila pemalar pengaliran dipetakan berbanding purata.

Penjana Arah Gelombang Penuh

Penjana arah gelombang penuh menggunakan empat diod untuk menukarkan kedua-dua separuh bentuk gelombang AC. Frekuensi riak berganda, yang sering menjadikan sasaran riak tertentu lebih mudah dicapai dengan kurang kapasitans berbanding pendekatan separuh gelombang, dan pengawalan beban biasanya bertambah baik. Perdagangannya ialah arus mengalir melalui dua diod secara siri semasa setiap selang pengaliran, jadi kehilangan pengaliran meningkat berbanding dengan suis ideal atau beberapa pengaturan pusat-lampiran.

Dalam banyak binaan sebenar, tingkah laku terma menjadi kekangan pemutus. Walaupun arus beban purata sederhana boleh menghasilkan pemanasan yang ketara kerana arus tiba dalam puncak sempit berhampiran puncak bentuk gelombang AC. Tingkah laku arus puncak sering kali hanya menjadi jelas selepas mengukur suhu diod semasa keadaan beban yang berpanjangan dan bukannya hanya bergantung kepada pengiraan arus purata.

Pemilihan Diode untuk Penjana Arah

Pilihan diod penjana arah biasanya adalah satu akta mengimbangi di antara kehilangan elektrik, tingkah laku menukar, dan toleransi tekanan.

Faktor pemilihan biasa yang sering diimbangi semasa reka bentuk:

• Voltan maju pada arus operasi sebenar (jatuh lebih rendah biasanya bermakna kurang penyerapan, terutamanya pada jalur voltan rendah).

• Tingkah laku pemulihan terbalik (pemulihan pantas/lembut cenderung mengurangkan kehilangan pertukaran dan mengurangkan bunyi yang dikendalikan/radiated dalam persekitaran frekuensi yang lebih tinggi).

• Keupayaan lonjakan dan rintangan terma (pulse pengecasan dan aliran masuk boleh mendominasi tekanan walaupun arus purata nampak sederhana).

Pada frekuensi talian, diod silikon standard sering berfungsi dengan baik dan boleh diramal. Dalam penukar frekuensi yang lebih tinggi, pemulihan terbalik boleh menjadi sumber kehilangan dan EMI yang utama; pada ketika itu, diod Schottky, silikon pemulihan pantas, atau pilihan jalur lebar sering dipilih kerana tingkah laku menukar mereka lebih mudah untuk tetap tenang dan sejuk, dengan anggapan susun atur dan parasitik ditangani dengan perhatian yang sama.

Pengawalan Voltan dan Perlindungan

Diod Zener beroperasi dalam kegagalan terbalik untuk mengekalkan voltan yang hampir tetap, yang menyokong rujukan shunt dan tingkah laku clamp. Dalam amalan, mereka boleh terasa sangat sederhana: satu bahagian, satu rintangan, siap; sehingga garis, beban, dan ekstrem suhu dikenakan dan "clamp mudah" berubah menjadi masalah pemanasan dan toleransi.

Reka Bentuk Bias Zener Merentasi Pergerakan Garis dan Beban

Regulator shunt Zener menggunakan rintangan siri (atau sumber arus) untuk mengehadkan arus. Tugas reka bentuk adalah untuk memastikan Zener beroperasi dalam kawasan di mana ia berfungsi seperti rujukan yang boleh digunakan tanpa didorong ke dalam penyerapan yang merosakkan.

Sempadan arus Zener yang biasanya dikuatkuasakan oleh pereka:

• Di atas arus lutut, supaya voltan Zener stabil dan rintangan dinamik tetap cukup rendah untuk ketepatan yang diperlukan.

• Di bawah maksimum yang dibenarkan yang ditetapkan oleh penyerapan kuasa di bawah voltan input worst-case dan arus beban minimum.

Kebolehpercayaan jangka panjang sering kali bergantung kepada saiz rintangan di bawah keadaan worst-case dan bukannya keadaan operasi normal. Voltan input tinggi, beban ringan, permulaan sejuk, dan suhu ambien tinggi boleh meningkatkan penyerapan kuasa Zener dengan ketara berbanding dengan operasi tipikal. Peningkatan terma bukan sahaja merupakan satu kebimbangan kebolehpercayaan; ia juga mempengaruhi drift, dan penilaian kuasa yang berkesan bergantung kepada seberapa baik haba dikeluarkan oleh kawasan tembaga, aliran udara, dan keadaan pengepungan.

Apabila Zener Masih Mendapat Tempat dalam Perkakasan Moden

Regulator togol secara amnya memberikan kecekapan yang lebih baik dan julat beban praktikal yang lebih luas berbanding pengawalan shunt Zener, terutamanya apabila arus beban lebih daripada kecil. Walaupun begitu, Zener tetap menarik dalam peranan di mana tingkah laku mereka terasa lurus, pantas, dan mudah untuk difahami semasa keadaan kecemasan.

Aplikasi Zener biasa yang dilihat dalam reka bentuk moden:

• Pengawalan voltan lebih pada input bekalan.

• Pen suppression transien untuk peristiwa tenaga perlahan hingga sederhana (sering dipasangkan dengan rintangan siri atau elemen TVS khusus).

• Penjanaan rujukan yang sederhana di mana ketepatan ketat bukanlah sasaran dan kehilangan kuasa boleh diterima.

Perspektif reka bentuk yang cenderung mengurangkan kekecewaan adalah dengan menganggap banyak pelaksanaan Zener terutamanya sebagai penghad voltan, kecuali anggaran arus dan persekitaran terma cukup stabil untuk menyokong tingkah laku pengawalan sebenar dengan aliran yang boleh diramalkan.

Keluarga Diod dan Aplikasi Berkepentingan Tinggi

Diod moden merangkumi pelbagai bahan dan struktur, masing-masing dituning mengikut sekatan seperti kehilangan ke hadapan, kelajuan suis, toleransi suhu, voltan penghalang, atau emisi optik. Pengambilan praktikal adalah bahawa “diod adalah diod” berhenti menjadi kenyataan yang berguna setelah frekuensi, haba, dan parasitik mula menjalankan jadual.

LED

LED boleh menjadi sumber cahaya yang cekap, tetapi mereka bertindak seperti peranti yang didorong oleh arus lebih daripada beban yang ditakrifkan oleh voltan, kerana voltan hadapan berbeza dengan suhu dan penyebaran pembuatan. Untuk indikator kecil, pendekatan hanya menggunakan rintangan boleh berfungsi dengan baik, walaupun keseragaman kecerahan sering berbeza dengan bekalan dan suhu. Untuk pencahayaan, pemacu arus tetap biasanya memberikan kecerahan yang lebih stabil, hasil jangka hayat yang lebih baik, dan tingkah laku warna yang lebih konsisten, manfaat yang lebih dihargai setelah melihat betapa cepatnya “LED yang hampir sama” boleh kelihatan berbeza antara unit.

Diod Schottky

Diod Schottky menawarkan voltan hadapan yang rendah dan hampir tidak ada pemulihan terbalik, yang menjadikannya sesuai apabila kehilangan pengaliran atau kebersihan suis diperhatikan.

Pola pengelogan Schottky yang tipikal:

• Rel kuasa voltan rendah di mana puluhan atau ratusan milivolt diterjemahkan kepada kecekapan dan ruang kepala sebenar.

• Pengawalan kelajuan tinggi pada garis digital dan nod suis di mana cas pemulihan sebaliknya akan menyuntik bunyi.

Kelemahan muncul sebagai kebocoran terbalik yang lebih tinggi dan sering kali penilaian voltan terbalik yang lebih rendah daripada banyak diod PN, yang boleh menjadi tidak selesa pada suhu tinggi atau pada rel voltan yang lebih tinggi.

Peranti SiC dan GaN

Peranti SiC dan GaN boleh mengurangkan kehilangan pengaliran dan suis dalam penukaran kuasa berkecekapan tinggi, dan mereka menyokong frekuensi suis yang lebih tinggi yang boleh mengurangkan magnet dan kapasitor. Sebagai ganti, susun atur, induktans yang tidak teratur, dan strategi pemacu menjadi kurang memperdayakan. Tidaklah luar biasa jika keuntungan kecekapan yang diharapkan berkurangan apabila deringan memaksa pinggir yang lebih perlahan atau apabila penapisan EMI tambahan ditambah untuk memulihkan kepatuhan. Pemilihan peranti mendapat perhatian, tetapi pelaksanaan fizikal adalah di mana janji itu sama ada direalisasikan atau dibelanjakan secara senyap.

Diod Laser

Diod laser membolehkan sambungan gentian, penambahan jarak, dan pengesanan, sambil memerlukan kawalan berhati-hati terhadap arus, suhu, dan keadaan maklum balas optik. Perubahan kecil dalam arus pemacu atau keadaan terma boleh memindahkan panjang gelombang dan kuasa output cukup untuk memberi impak pada metrik sistem. Reka bentuk yang kukuh biasanya merangkumi had arus, tingkah laku permulaan lembut, dan perlindungan terhadap refleksi dan ESD, kerana mod kegagalan cenderung menjadi tiba-tiba dan bukannya beransur-ansur.

Diod Data

Arsitektur “diod data” memaksa pemindahan satu hala melalui struktur fizikal dan elektrik daripada bergantung hanya kepada polisi perisian. Antara muka diatur sedemikian rupa supaya saluran pulangan bukan sahaja dilarang tetapi juga tidak ada secara reka bentuk. Dalam persekitaran jaminan tinggi, ini menerbitkan semula keselamatan kepada sempadan perkakasan yang lebih kecil yang dapat diperiksa dan disahkan, yang sering kali sejalan lebih baik dengan keyakinan operasi jangka panjang daripada pengawasan konfigurasi yang berterusan.

Senarai Semak Pemilihan Praktikal

Di antara aplikasi ini, pilihan diod biasanya merujuk kepada senarai pendek parameter bukan ideal yang menentukan bagaimana litar berfungsi dalam bentuk gelombang sebenar dan suhu sebenar.

Parameter yang biasanya memisahkan binaan yang bersih daripada yang bermasalah:

• Jatuhan hadapan pada arus operasi sebenar.

• Ruang kepala voltan terbalik, termasuk transien.

• Pemulihan terbalik dan kapasitans litar.

• Kebocoran pada suhu.

• Laluan terma serta keupayaan arus denyut/pulsa.

• Kekangan mekanikal dan susun atur, kerana parasitik boleh mendominasi pada kadar pinggir yang tinggi.

Fungsi litar asas sahaja tidak menjamin prestasi yang stabil. Operasi yang boleh dipercayai bergantung pada menyeimbangkan fizik peranti, topologi litar, tingkah laku frekuensi, keadaan terma, dan keadaan bentuk gelombang kes terburuk, termasuk situasi yang sukar untuk dicipta semula semasa ujian awal.

Kesimpulan

Diode tetap penting kerana ia memberikan kawalan aliran arus yang mudah dan boleh dipercayai dalam litar elektronik. Prestasi sebenar mereka bergantung kepada voltan terbalik, kebocoran terbalik, penarafan kerosakan, kelajuan suis, had haba, dan pembinaan fizikal. Pemilihan dan pengujian diode yang betul membantu mencegah kegagalan, meningkatkan kecekapan, mengurangkan bunyi, dan memastikan operasi stabil dalam penrectifier, litar perlindungan, laluan isyarat, bekalan kuasa, dan sistem berkelajuan tinggi moden.

Soalan Lazim [FAQ]

1. Mengapa lonjakan voltan terbalik dalam litar diode sering menjadi jauh lebih tinggi daripada voltan bekalan nominal?

Lonjakan voltan terbalik biasanya diperkuat oleh induktans parasitik, induktans bocor transformator, gelung relai, dan peralihan suis pantas yang berinteraksi dengan kapasitans PCB dan geometri pendawaian. Dalam banyak litar praktikal, voltan terbalik yang stabil yang dilihat di atas kertas hanya mewakili sebahagian daripada tekanan puncak sebenar yang dialami semasa peristiwa suis. Lonjakan ini boleh menjadi cukup serius untuk melebihi penarafan VRRM walaupun voltan rel nominal tampak selamat. Oleh itu, bentuk gelombang suis sebenar dinilai dengan teliti dan bukannya bergantung hanya pada pengiraan keadaan stabil.

2. Mengapa pemilihan VRRM dibuat berdasarkan perilaku transien sebenar dan bukan hanya voltan rel nominal?

Memilih VRRM hanya berdasarkan voltan operasi nominal sering mengabaikan bergetar, lonjakan berlebihan, kesan kabel, dan perilaku suis induktif yang muncul semasa operasi sebenar. Reka bentuk praktikal biasanya merangkumi margin voltan tambahan untuk menahan lonjakan yang tidak dijangka dan tekanan yang disebabkan oleh susun atur. Diode dengan lebih banyak ruang voltan terbalik sering berkelakuan lebih boleh diramal semasa permulaan kerana ia menjadi kurang sensitif kepada kesan parasitik dan ketidakpastian pengukuran.

3. Mengapa perilaku pemulihan terbalik menjadi sangat penting pada frekuensi suis yang tinggi?

Pada kelajuan suis yang tinggi, cas yang tersimpan di dalam diode PN konvensional mesti dikeluarkan apabila peranti beralih kepada bias terbalik. Arus pemulihan terbalik ini meningkatkan kerugian suis dan dapat menggembirakan induktans yang mengganggu, menghasilkan lonjakan, bergetar, dan EMI. Apabila frekuensi suis meningkat, pemulihan terbalik semakin mempengaruhi perilaku haba dan kualiti bentuk gelombang, menjadikan peranti pemulihan cepat dan Schottky lebih menarik dalam reka bentuk penukar berkelajuan tinggi.

4. Mengapa diode Schottky dan SiC sering meningkatkan prestasi suis berbanding dengan diode PN standard?

Diode Schottky secara umum mengelak daripada pemulihan terbalik pembawa minor klasik, yang membantu mengurangkan kerugian suis dan lonjakan berlebihan. Diode SiC menggabungkan keupayaan voltan terbalik yang tinggi dengan perilaku pemulihan yang sangat bersih, menjadikannya sangat berkesan dalam sistem voltan tinggi dan frekuensi tinggi. Ciri-ciri ini sering memudahkan kawalan EMI dan mengurangkan jumlah 'snubbing' yang agresif yang diperlukan untuk menstabilkan bentuk gelombang suis.

5. Mengapa kapasitans jahitan diode dianggap sebagai kebimbangan utama dalam litar frekuensi tinggi?

Kapasitans jahitan berinteraksi dengan induktans dan impedans sekitarnya, mencipta resonans, peralihan yang lebih perlahan, arus sisihan, dan bergetar. Walaupun penarafan arus hadapan dan voltan terbalik tampak boleh diterima, kapasitans yang berlebihan boleh merosakkan kelajuan suis dan menyuntik bunyi yang tidak diingini ke nod berdekatan. Dalam sistem suis cepat, kapasitans jahitan sering menjadi salah satu faktor tersembunyi yang mempengaruhi EMI dan kestabilan bentuk gelombang.

6. Mengapa anggaran kerugian voltan hadapan boleh menjadi tidak tepat jika VF dianggap sebagai nilai tetap?

Voltan hadapan berubah secara berterusan dengan suhu, tahap arus, dan ketumpatan arus. Anggapan "0.7 V" yang biasa hanya mencerminkan keadaan operasi terhad untuk diode PN silikon. Di bawah arus yang lebih tinggi, VF mungkin meningkat dengan ketara dan meningkatkan kerugian konduksi melebihi jangkaan awal. Pada suhu yang tinggi, perilaku VF juga boleh mengubah pembahagian arus dalam laluan selari, mencipta ketidakimbangan haba dan penguraian yang tidak dapat diramal. Oleh itu, anggaran haba yang boleh dipercayai bergantung kepada penggunaan lengkung lembaran data dalam keadaan operasi yang realistik.

7. Mengapa kejadian lonjakan pendek masih berbahaya walaupun arus purata diode tetap rendah?

Denyutan pendek seperti lonjakan arus permulaan, pemulihan induktif, dan peristiwa pengecasan kapasitif menyuntik jumlah tenaga yang besar ke dalam jahitan diode dalam tempoh masa yang sangat kecil. Lonjakan berulang boleh mengumpul haba lebih cepat daripada yang dijangkakan, terutamanya apabila aliran udara dan penyebaran haba PCB terhad. Walaupun arus purata tampak sederhana, tekanan denyutan yang berulang mungkin secara beransur-ansur mempercepatkan keletihan haba dan kemerosotan jangka panjang.

8. Mengapa susun atur PCB sangat mempengaruhi perilaku suis diode dan prestasi EMI?

Gelung penukaran dengan induktans yang besar membesarkan overshoot, bunyi berdering, dan tekanan pemulihan terbalik. Jejak yang panjang, asas yang lemah, dan laluan pulangan arus yang tidak terkawal membenarkan induktans parasit menukar tepi penukaran yang cepat menjadi masalah EMI. Bahkan diod berkualiti tinggi mungkin berfungsi dengan buruk di dalam susun atur induktif. Reka bentuk dengan gelung arus yang padat dan laluan pulangan yang terkawal umumnya menghasilkan bentuk gelombang penukaran yang lebih bersih dan tingkah laku terma yang lebih dapat diramalkan.

9. Mengapa jurutera sering mengesahkan tingkah laku diod menggunakan pengukuran osiloscope sebenar dan bukannya bergantung hanya pada simulasi?

Simulasi sering meremehkan induktans parasit, tingkah laku penyambung, kesan kabel, dan bunyi berdering frekuensi tinggi yang muncul dalam perkakasan yang dipasang. Pengukuran sebenar sering mendedahkan overshoot dan tingkah laku sementara yang tidak jelas semasa analisis pada tahap skematik. Oleh itu, jurutera menganggap pengukuran osiloscope sebagai sebahagian daripada eksperimen itu sendiri kerana kaedah pengukuran yang lemah dapat mengubah bentuk gelombang dan menyembunyikan tekanan sebenar yang dialami oleh diod.

10. Mengapa pemilihan diod semakin bergantung kepada tingkah laku tahap sistem dan bukannya spesifikasi lembaran data yang terasing?

Reka bentuk moden menilai diod berdasarkan bagaimana mereka berinteraksi dengan had EMI, topologi penukaran, had terma, geometri susun atur, tingkah laku lonjakan, dan kebolehpercayaan jangka panjang. Sebuah diod yang kelihatan ideal dari satu parameter mungkin masih mencetuskan masalah overshoot, bunyi, atau terma yang sukar apabila disatukan ke dalam sistem penuh. Reka bentuk yang berjaya biasanya mengimbangi tingkah laku pemulihan, kapasitans, margin voltan, ciri terma, dan pelaksanaan PCB bersama-sama dan bukannya mengoptimumkan hanya satu spesifikasi utama.
