EPROM lwn EEPROM, Prinsip Kerja, Perbezaan dan Aplikasi

EPROM dan EEPROM ialah teknologi memori tidak meruap yang digunakan untuk menyimpan data walaupun kuasa dibuang.EPROM menggunakan cahaya ultraviolet untuk pemadaman cip penuh dan digunakan secara meluas dalam cip BIOS awal, peralatan industri dan sistem warisan.EEPROM menambah baik pada reka bentuk ini dengan membenarkan pemadaman elektrik, pengaturcaraan semula dalam litar dan kemas kini peringkat bait.Artikel ini menerangkan cara EPROM dan EEPROM berfungsi, ciri utama, perbezaan, aplikasi dan perkaitan yang berterusan dalam elektronik moden dan lama.

Katalog

Meneroka EPROM

EPROM (Erasable Programmable Read-Only Memory) mewakili kategori penting bagi memori tidak meruap, yang mampu mengekalkan data tanpa memerlukan kuasa elektrik.Jenis memori ini memerlukan cahaya ultraungu (UV) untuk pemadaman dan dicirikan oleh reka bentuknya yang unik, menampilkan tingkap kuarza lutsinar yang mendedahkan acuan silikon di bawahnya.Melalui pendedahan cahaya UV, foton bertenaga tinggi membebaskan elektron terperangkap dalam sel memori, menetapkan semula data yang disimpan.Untuk melindungi daripada kehilangan data yang tidak disengajakan, tetingkap kuarza biasanya ditutup dengan pelekat legap selepas pengaturcaraan.

Pengenalan EPROM menangani cabaran utama yang berkaitan dengan teknologi PROM (Memori Baca Sahaja Boleh Diprogramkan) yang lebih lama, terutamanya fungsi "tulis sekali" yang mengehadkan secara asalnya.Memanfaatkan input voltan tinggi, antara 12–24V, EPROM muncul sebagai penyelesaian yang diterima pakai secara meluas dalam cip BIOS awal dan sistem perindustrian sebelum kelaziman memori Flash di pasaran.Peralihan kepada EPROM menandakan satu langkah penting ke hadapan dalam teknologi ingatan, meletakkan asas untuk inovasi masa depan.

• Teknik Mengenalpasti: Cip EPROM boleh dibezakan dengan nombor bahagian standard yang selalunya bermula dengan "27" (cth., 27C020, menandakan EPROM 2M-bit).

• Keadaan Lalai: Cip EPROM yang baru dipadamkan dimulakan dengan semua bit data ditetapkan kepada "1."

• Tempoh Pemadaman Cahaya UV: Memadamkan data yang disimpan biasanya memerlukan 15–20 minit pendedahan cahaya UV.

Ciri-ciri EPROM

Teknologi EPROM memerlukan penggunaan perkakasan luaran khusus, seperti peranti pengaturcaraan, untuk memudahkan operasinya.Peranti ini menyampaikan denyutan voltan tinggi yang mendepositkan cas elektrik ke dalam pintu terapung dalam sel memori.Walaupun menulis data ke EPROM agak perlahan berbanding dengan alternatif kontemporari, ketahanan teknologi adalah ketara.

• Ciri Pengekalan Data: Cip EPROM boleh menyimpan data dengan pasti untuk tempoh yang panjang, selalunya melebihi 20 tahun, dengan syarat faktor persekitaran kekal stabil.

• Kitaran Bacaan Tak Terhingga: EPROM membenarkan operasi baca tanpa had sambil mengekalkan kebolehpercayaan struktur.

• Peranan dalam Sistem Warisan: Walaupun dibayangi oleh memori Flash, EPROM mengekalkan utiliti dalam mesin perindustrian dan warisan yang telah lama berjalan untuk memelihara perisian tegar atau menyokong reka bentuk sistem berulang.

Penggunaan berpanjangan dalam sistem warisan menunjukkan kebolehpercayaan konsisten EPROM, dengan mengandaikan pematuhan kepada piawaian penyelenggaraan alam sekitar yang ditetapkan.Kestabilan berkekalan ini membayangkan reka bentuk kejuruteraan yang dipertimbangkan dengan teliti yang mengutamakan kekukuhan.

Prinsip Operasi EPROM

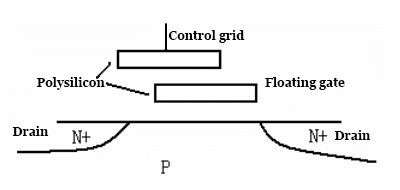

Di tengah-tengah kefungsian EPROM terletak seni bina Transistor Gerbang Terapung, yang berfungsi sebagai asas konseptual dan praktikal untuk teknologi memori ini.Reka bentuk ini mewujudkan mekanisme penting yang kemudiannya mempengaruhi inovasi seperti memori Flash.

Perwakilan Negeri: Keadaan binari dalam EPROM ditentukan oleh aktiviti get terapung dalam struktur transistor.

• Nyatakan "1": Berlaku apabila tiada elektron disimpan dalam get terapung, membenarkan pengaliran melalui medan elektrik get kawalan.

• Nyatakan "0": Berlaku apabila elektron dikekalkan dalam get terapung, mewujudkan cas negatif yang menghalang pengaliran melalui get kawalan.

Pengaturcaraan data melibatkan proses voltan tinggi yang dipanggil suntikan runtuhan salji, di mana elektron memperoleh tenaga kinetik yang mencukupi untuk melintasi penghalang SiO₂ penebat sebelum terperangkap dalam pintu terapung.Proses yang teliti ini memastikan pengekalan keadaan binari sehingga pemadaman yang disengajakan menggunakan sinaran UV, di mana elektron bertenaga dibebaskan.Ketepatan yang dikaitkan dengan suntikan elektron panas menekankan kebolehpercayaan data, dengan berkesan memenuhi industri yang tertumpu pada kestabilan dan bukannya kelajuan operasi.

Kejuruteraan yang disengajakan di sebalik reka bentuk EPROM mencerminkan pendekatan yang mengutamakan integriti ingatan, menekankan keseimbangan yang bernas antara inovasi dan kepraktisan.

EPROM digunakan secara meluas dalam membentuk sistem pengkomputeran dan perindustrian awal.Penggunaannya yang menonjol dalam cip BIOS membolehkan pembangunan perisian tegar modular dan kebolehprograman, manakala aplikasi industri mendapat manfaat daripada kestabilan jangka panjangnya.Ketelusan tetingkap kuarza EPROM bukan sahaja memudahkan pemeriksaan pengaturcaraan tetapi juga menambahkan komponen visual tersendiri kepada estetika fizikalnya.

Apakah EEPROM?

EEPROM, atau Memori Baca Sahaja Boleh Diprogram Boleh Dipadam Secara Elektrik, telah muncul sebagai penyelesaian transformatif dalam teknologi ingatan.Ia menawarkan kaedah yang boleh disesuaikan dan cekap untuk penyimpanan dan pengubahsuaian data.Tidak seperti teknologi ROM terdahulu, EEPROM membenarkan pemadaman dan pengaturcaraan semula melalui isyarat elektrik, menghapuskan pergantungan pada cahaya UV luaran dan membolehkan pelarasan dalam litar.Dengan keupayaan untuk mengubah suai bait memori individu dan bukannya keseluruhan cip, EEPROM menyediakan kawalan dan ketepatan yang tiada tandingan.Ciri ini mempunyai utiliti yang luas, aplikasi sokongan seperti mengurus pilihan yang ditentukan pengguna, parameter penentukuran penalaan halus dan menyimpan data konfigurasi sistem dengan cekap.

ROM kepada EEPROM: Transformasi Progresif

Evolusi daripada ROM tradisional kepada EEPROM mempamerkan usaha berterusan untuk mengatasi had teknologi memori.Setiap inovasi memperkenalkan peningkatan yang berbeza kepada kebolehgunaan dan kefungsian.

• ROM Topeng: Bentuk asas ROM ini memaparkan data yang dikawatkan semasa pembuatan, tidak meninggalkan pilihan untuk kemas kini atau pembetulan.Walaupun kos efektif dalam pengeluaran besar-besaran, ketegarannya menghalang kebolehsesuaian dalam perubahan persekitaran.

• PROM (ROM Boleh Aturcara): PROM mendayakan satu contoh pengaturcaraan selepas pembuatan tetapi terbukti tidak memaafkan dalam kes ralat atau keperluan untuk kemas kini, yang membawa kepada ketidakupayaan peranti kekal dan menyekat kepraktisannya.

• EPROM (ROM Boleh Aturcara Boleh Dipadam): EPROM memperkenalkan kebolehpadaman melalui pendedahan cahaya UV, membolehkan data ditulis semula melalui proses manual dan rumit yang memerlukan penyingkiran cip daripada litar.Walaupun ia memberikan fleksibiliti yang lebih besar, pergantungannya pada prosedur fizikal mengehadkan kebolehgunaan dalam senario dinamik.

• EEPROM: EEPROM mewakili lonjakan besar ke hadapan, memanfaatkan isyarat elektrik untuk pengaturcaraan semula tanpa mengeluarkan cip daripada litar.Ia membolehkan pengurusan data dalam sistem dan menawarkan kawalan berbutir melalui pengubahsuaian peringkat byte.Kemajuan ini menjadikan EEPROM amat diperlukan untuk aplikasi pengkomputeran moden, daripada sistem terbenam kepada elektronik pengguna, dengan menyelesaikan had awal dengan lancar.

Mekanisme Terowong Fowler-Nordheim Dicontohkan

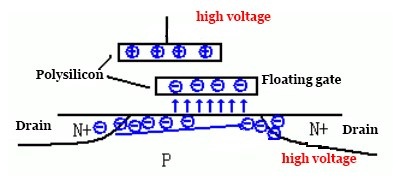

EEPROM memperoleh keupayaannya daripada Fowler-Nordheim Tunneling, proses mekanikal kuantum yang dipacu ketepatan yang menyokong fungsi, ketahanan dan kecekapan tenaganya.

• Terowong Elektron: Fowler-Nordheim Tunneling melibatkan pergerakan elektron melalui penghalang silikon dioksida (SiO₂) nipis di bawah medan elektrik yang kuat.Proses ini memastikan kemerosotan fizikal yang minimum kepada penghalang, menawarkan kebolehpercayaan yang tinggi dan membolehkan cip EEPROM mencapai kitaran ketahanan antara 100,000 hingga lebih 1 juta operasi tulis.

• Kebolehsuaian Voltan: Cip EEPROM menggabungkan pam cas pada cip yang menjana voltan pengaturcaraan tinggi yang diperlukan untuk terowong daripada sumber kuasa rendah standard, seperti 3.3V atau 5V.Penyepaduan lancar ini memudahkan kejuruteraan peringkat sistem dan menyumbang kepada seni bina cekap tenaga.

• Aplikasi Serbaguna: Mekanisme ini memudahkan penggunaan EEPROM dalam banyak aplikasi praktikal.Contohnya:

- Elektronik pengguna menggunakan EEPROM untuk menyimpan tetapan berterusan dalam mikropengawal, di mana kemas kini perisian tegar dinamik adalah rutin.
- PC bergantung pada EEPROM untuk menyimpan konfigurasi BIOS, memastikan proses but stabil dan permulaan sistem.
- Sistem terbenam menggunakan EEPROM untuk melindungi data sensitif, termasuk ID peranti, parameter diagnostik dan tetapan konfigurasi, menekankan kebolehsuaiannya merentas pelbagai aplikasi.

Mentakrifkan Ciri dan Penyepaduan Sistem

Pemeriksaan EEPROM yang lebih dekat mendedahkan atribut yang melangkaui metrik teknikal standard, menawarkan implikasi yang mendalam untuk reka bentuk sistem dan kecekapan operasi.

• Kebolehprograman Semula Dalam Litar: Keupayaan EEPROM untuk memprogram semula data sambil dibenamkan dalam sistem memupuk penyesuaian yang diperkemas dalam persekitaran teknologi dinamik dan berulang.Ciri ini digunakan semasa pembangunan produk dan penyelesaian masalah untuk meningkatkan produktiviti dan penyesuaian.

• Ketahanan dalam Penggunaan: Disokong oleh Fowler-Nordheim Tunneling, EEPROM menawarkan alternatif yang menjimatkan kos dengan memanjangkan jangka hayat peranti dan mengehadkan kekerapan penggantian.Daya tahannya yang teguh memastikan kebolehpercayaan yang konsisten merentas aplikasi permintaan tinggi.

• Fleksibiliti Lanjutan: Keupayaan pengubahsuaian peringkat byte EEPROM menandakan pendekatan berfikiran ke hadapan untuk reka bentuk ingatan, menekankan kawalan terpilih dan pelarasan yang disasarkan.Ketepatan sedemikian sejajar dengan trend dalam sistem dan industri automatik yang memerlukan pengendalian data.

• Pandangan daripada Evolusi Memori: EEPROM berdiri sebagai bukti evolusi berterusan teknologi memori.Perkembangannya mencerminkan penyimpangan yang ketara daripada batasan ketat jenis ROM terdahulu, melambangkan peralihan ke arah penyelesaian yang boleh disesuaikan yang disesuaikan untuk memenuhi permintaan persekitaran yang dipacu teknologi yang sentiasa berubah.

Apabila landskap teknologi terus berkembang, paradigma yang diwujudkan oleh EEPROM bergema sebagai kedua-dua aset berfungsi dan tonggak sejarah dalam teknologi ingatan, menekankan perkaitannya dalam membentuk masa depan penyimpanan dan manipulasi data.

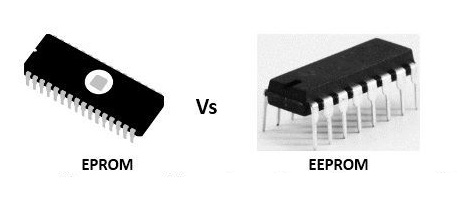

Perbezaan Antara EPROM dan EEPROM

Menjelang 2026, EPROM (Memori Baca Sahaja Boleh Diprogramkan Boleh Dipadam) dan EEPROM (Memori Baca Sahaja Boleh Diprogramkan Boleh Dipadam Secara Elektrik) kekal penting dalam pelbagai aplikasi elektronik, masing-masing menduduki peranan tersendiri yang dibentuk oleh ciri uniknya.Membandingkan teknologi ini menawarkan asas untuk memilih penyelesaian memori optimum yang disesuaikan dengan keperluan operasi tertentu.

Perbandingan Prestasi dan Pemadaman

Ciri-ciri EPROM

• Kaedah Pemadaman

EPROM memerlukan pendedahan cahaya ultraviolet (UV) yang berpanjangan untuk penyingkiran kandungan, memerlukan kawalan tepat ke atas keamatan cahaya dan pemasaan.Pergantungan pada peralatan luaran ini merumitkan kebolehgunaannya dalam persekitaran pantas.

• Kebutiran

Cip memori mesti dipadamkan sepenuhnya;pemadaman terpilih pada tahap bait tidak mungkin.Had ini mengurangkan kecekapan dalam senario yang menuntut kemas kini tambahan atau pengubahsuaian yang kerap.

• Proses Pengaturcaraan Semula

Pengaturcaraan semula mewajibkan penyingkiran fizikal cip dan pengendalian manual menggunakan alat khusus.Lapisan usaha tambahan ini sering menghalang penggunaannya dalam sistem yang memerlukan pelarasan yang kerap atau konfigurasi semula pantas.

• Reka Bentuk Fizikal

Biasanya terbungkus dalam bungkusan seramik dengan tingkap kuarza, EPROM direka bentuk untuk ketahanan.Walau bagaimanapun, pembinaan fizikal mereka mengenakan kekangan spatial, merumitkan penyepaduan ke dalam peranti padat.

Ciri-ciri EEPROM

• Kaedah Pemadaman

EEPROM memanfaatkan isyarat elektrik untuk pemadaman dalam sistem dan pengaturcaraan semula, memudahkan penyelenggaraan dan membolehkan kemas kini yang kerap dan pantas.

• Kebutiran

Kebolehprograman peringkat bait memastikan perubahan boleh menyasarkan bahagian memori tertentu, menampung senario dinamik seperti penalaan perisian tegar atau penambahbaikan operasi.

• Proses Pengaturcaraan Semula

Tidak seperti EPROM, EEPROM tidak memerlukan pengalihan keluar daripada litarnya dan disepadukan dengan lancar dengan peranti.Ini meminimumkan masa henti sistem dan mengurangkan kerumitan teknikal semasa naik taraf.

• Reka Bentuk Fizikal

Teknologi pembungkusan moden seperti SOP (Small Outline Package) atau DIP (Dual In-line Package) menekankan kekompakan sambil menyokong ketahanan, menjadikan EEPROM sesuai untuk sistem elektronik kontemporari.

Permohonan Praktikal pada 2026

Dalam landskap teknologi yang sentiasa berubah, sifat tersendiri EPROM dan EEPROM menggambarkan utiliti mereka merentas aplikasi moden dan lama.

Penggunaan Industri EEPROM

• Kemas Kini Kerap dan Penyimpanan Data Adaptif

EEPROM cemerlang dalam persekitaran yang memerlukan pelarasan tetap atau penyimpanan maklumat yang tidak menentu.Kelazimannya merangkumi industri seperti automotif, elektronik pengguna dan IoT, di mana ketepatan dan kebolehpercayaan adalah yang terpenting.

• Sistem Terbenam

Aplikasi termasuk meter pintar menyimpan konfigurasi rangkaian dan elektronik pengguna mengekalkan tetapan diperibadikan.Protokol I2C dan SPI juga digunakan untuk memudahkan penyepaduan sistem.

• Kecekapan Pembuatan

Dalam tetapan kilang, EEPROM menyimpan data penentukuran digunakan untuk mengekalkan kecekapan operasi, memperhalusi prestasi perkakasan dan mengurangkan masa henti yang tidak dijangka.

Peranan Legasi EPROM

• Pemeliharaan Sistem Retro

EPROM kekal penting untuk memperbaharui peranti pengkomputeran sejarah seperti Apple II dan Commodore 64, memastikan pemulihan tulen dan operasi berterusan sistem warisan.

• Penggunaan Industri dan Aeroangkasa

Perisian tegar yang tertanam dalam EPROM mengekalkan kebolehpercayaannya dalam mengekalkan jentera kritikal keselamatan dan sistem avionik, menyokong operasi penting dalam teknologi lama.

• Sumbangan Pendidikan

EPROM menawarkan peluang pembelajaran langsung untuk pelajar di makmal kejuruteraan, memupuk pandangan tentang teknologi memori boleh dipadam dan reka bentuk litar asas, alat untuk memahami evolusi memori yang menyokong peranti moden.

Perspektif Masa Depan dan Berkembang

Keberkaitan EPROM dan EEPROM yang berkekalan terletak pada keupayaan mereka untuk memenuhi keperluan yang pelbagai.Walaupun kebolehsuaian EEPROM melengkapkan arah aliran yang berpandangan ke hadapan, EPROM berfungsi sebagai sauh yang teguh untuk sistem warisan dan pendidikan asas.

• Mengimbangi Pendekatan Moden dan Legasi

Menilai teknologi ini melibatkan penilaian potensi penyepaduan mereka dengan mengambil kira keserasian ke belakang, kerana industri terus menuntut kebolehsuaian yang digandingkan dengan daya tahan.

• Meneroka Penyelesaian Hibrid

Kemajuan dalam memori boleh dipadam boleh menghasilkan reka bentuk hibrid, menggabungkan keteguhan seni bina EPROM dengan butiran dan kelajuan yang dikaitkan dengan EEPROM.Inovasi ini mungkin mentakrifkan semula sektor yang bertujuan untuk meminimumkan masa henti dan menambah baik pengurusan data.

• Kepentingan dalam Domain Perindustrian dan Akademik

Memastikan interaksi yang harmoni antara kemajuan kontemporari dan teknologi tradisional memupuk pertumbuhan berterusan dalam pembuatan, makmal kejuruteraan dan bidang teras lain.

Kesimpulan

EPROM dan EEPROM kedua-duanya membantu membentuk teknologi memori boleh dipadam, tetapi ia memenuhi keperluan yang berbeza.EPROM tahan lama dan berguna untuk sistem warisan, pemeliharaan perisian tegar dan aplikasi pendidikan, walaupun ia memerlukan pemadaman UV dan pengaturcaraan semula manual.EEPROM menawarkan fleksibiliti yang lebih besar melalui penulisan semula elektrik, pembungkusan padat dan kemas kini data terpilih, menjadikannya lebih sesuai untuk sistem terbenam, elektronik pengguna, modul automotif dan peranti IoT.Memahami perbezaan mereka membantu dalam memilih jenis memori yang betul untuk kestabilan, kekerapan kemas kini dan keserasian sistem.

Soalan Lazim [FAQ]

1. Apakah yang mentakrifkan perbezaan antara EPROM dan EEPROM?

EPROM memadamkan data melalui pendedahan cahaya ultraungu (UV), memerlukan peralatan luaran yang khusus, manakala EEPROM menggunakan isyarat elektrik untuk memadam dan pengaturcaraan, membolehkan pengaturcaraan dalam litar yang lebih lancar dengan ketepatan peringkat bait.Fungsi EEPROM sejajar dengan keperluan moden untuk manipulasi ingatan yang cekap dan terus, manakala EPROM mewakili penyelesaian awal yang memerlukan campur tangan luar untuk pengaturcaraan semula.Peralihan daripada pemadaman berasaskan UV kepada kawalan berasaskan elektrik menggambarkan perkembangan teknologi ke arah menjadikan pengurusan memori lebih mudah dan fleksibel.

2. Bagaimanakah mekanisme operasi EPROM berfungsi?

EPROM mengekalkan data dengan menangkap cas dalam transistor get terapung.Untuk memadamkan caj sedia ada, cahaya UV membekalkan tenaga yang diperlukan untuk menetapkan semula sel memori, dengan berkesan membersihkan cip untuk pengaturcaraan semula.Kaedah ini menekankan pergantungan pada teknologi UV semasa era, menawarkan pengekalan data yang stabil walaupun kemudahannya terhad.Mekanisme ini memenuhi keperluan asas untuk penyimpanan tidak meruap sebelum kaedah elektrik menjadi dominan, mempamerkan cara teknologi khusus menjawab cabaran penyimpanan awal.

3. Untuk apa EPROM direka?

EPROM, singkatan kepada Memori Baca Sahaja Boleh Diprogram Boleh Dipadamkan, mewakili sejenis storan tidak meruap yang mengekalkan integriti datanya walaupun apabila kuasa dibuang.Proses pengaturcaraan semulanya memerlukan pendedahan cahaya UV untuk pemadaman.Seni bina menyerlahkan keutamaan sejarah untuk penyelesaian storan bebas kuasa yang teguh dan boleh dipercayai, direka pada masa apabila ketahanan jangka panjang mengatasi kebimbangan kebolehgunaan atau kemudahan operasi.Pencapaian ini membuka jalan kepada kemajuan dalam teknologi ingatan sambil merapatkan kaedah storan awal kepada perkara yang kita harapkan hari ini.

4. Mengapakah EEPROM memberikan kelebihan berbanding EPROM?

EEPROM mencapai pengubahsuaian data melalui isyarat elektrik, menghilangkan pergantungan pada cahaya UV dan memudahkan pengaturcaraan secara langsung dalam litar.Kawalan tahap baitnya memperkenalkan kebolehsuaian dalam persekitaran yang memerlukan pelarasan yang kerap dan tepat.Keupayaan ini mentakrifkan semula aliran kerja memori dengan membenamkan proses pengubahsuaian yang fleksibel terus ke dalam peranti, dengan itu meningkatkan kebolehgunaan dan kecekapan.Kemajuan sedemikian mencerminkan pertimbangan untuk penyepaduan peranti moden yang mengutamakan kepraktisan dan kefungsian pantas berbanding kaedah sejarah.

5. Apakah perbezaan memori Flash jika dibandingkan dengan EEPROM?

Kedua-dua Flash dan EEPROM berfungsi sebagai jenis memori tidak meruap;walau bagaimanapun, EEPROM menampilkan butiran yang lebih tinggi, membenarkan pemadaman dan penulisan semula berdasarkan bait demi bait, yang menyokong kawalan data yang lebih halus.Flash, sebaliknya, menggunakan proses pembersihan berasaskan sektor yang memerlukan pemadaman keseluruhan blok sebelum menulis maklumat baharu, yang membawa kepada pengurangan daya tahan disebabkan kitaran penulisan semula yang terhad.Reka bentuk Flash bersandar kepada keutamaan seperti peningkatan kepadatan storan dan keterjangkauan, walaupun ia mengorbankan kawalan ketepatan dan jangka hayat dalam pengaturcaraan semula.
