DIAC Diterangkan, Prinsip Kerja, Ciri dan Aplikasi

DIAC ialah peranti semikonduktor dwiarah yang digunakan terutamanya untuk pencetusan dan kawalan fasa dalam litar AC.Tidak seperti diod biasa yang mengalir dalam satu arah sahaja, DIAC bertukar simetri dalam kedua-dua arah apabila voltan pemecahannya dicapai.Artikel ini menerangkan prinsip kerja, struktur dalaman, tingkah laku operasi dan aplikasi praktikal DIAC, termasuk penggunaannya dalam pencetus TRIAC, litar malap, kawalan kelajuan motor, penjanaan nadi dan sistem pengawalan kuasa.

Katalog

Meneroka Fungsi dan Aplikasi DIAC

DIAC (Diod untuk Arus Ulang Alik) mempunyai ciri unik sebagai suis semikonduktor dwiarah, menawarkan keupayaan pengaliran gelombang penuh dalam litar AC.Tidak seperti diod biasa yang dihadkan kepada aliran arus satu arah, DIAC beroperasi secara dinamik, memulakan pengaliran hanya selepas ambang voltan tertentu, yang dikenali sebagai voltan pecah, dicapai.Yang penting, tingkah laku ini bebas daripada polariti, dengan itu membezakan DIAC sebagai diod pencetus simetri.Keupayaan mereka untuk berfungsi secara simetri merentasi kedua-dua kitaran bentuk gelombang AC positif dan negatif memastikan ketekalan operasi dan meletakkannya sebagai komponen pusat dalam aplikasi yang memerlukan aliran arus seimbang dan peraturan ketepatan.

Sifat Asas dan Wawasan Operasi DIAC

Ciri ciri DIAC terletak pada pengaliran simetrinya apabila voltan pemecahan diatasi.Melalui fungsi ini:

• Orientasi khusus kekutuban semasa reka bentuk litar menjadi tidak diperlukan, mengurangkan kerumitan reka bentuk.

• Semasa keadaan luar, DIAC berkelakuan seperti litar terbuka sehingga syarat pengaktifan dipenuhi, dengan itu meningkatkan kawalan ke atas parameter pengaktifan.

• Selepas pengaktifan, peralihannya kepada keadaan konduktif meminimumkan penurunan voltan, memupuk aliran arus yang stabil dalam litar AC.

Peralihan mendadak ini daripada keadaan rintangan tinggi kepada rintangan rendah, diperhatikan dalam lengkung ciri voltan arus DIAC, memacu keberkesanannya sebagai pencetus untuk komponen seterusnya seperti TRIAC.Kualiti sedemikian menyumbang kepada reka bentuk litar yang diperkemas yang memerlukan operasi yang stabil dan peralihan yang tepat.

Had Intrinsik Kawalan DIAC

Dikelaskan sebagai "suis tidak terkawal," DIAC beroperasi tanpa manipulasi luaran, bergantung semata-mata pada keadaan litar untuk mencapai pengaktifan.Ciri-ciri utama termasuk:

• Pengaktifan semata-mata terikat pada voltan litar yang mencapai titik pecah, menghilangkan keperluan untuk pencetus luaran.

• Keperluan reka bentuk yang lebih ringkas berbanding dengan suis terkawal, seperti SCR atau TRIAC, walaupun kesederhanaan tersebut memerlukan penalaan litar yang teliti untuk memastikan operasi yang boleh dipercayai.

Kebebasan operasi mereka mengenakan kekangan terhadap fleksibiliti kawalan tetapi menekankan nilai mereka dalam reka bentuk yang mudah dan teguh.

Cerapan Praktikal Diperoleh daripada Penggunaan Medan

Dalam aplikasi praktikal, DIAC telah menetapkan diri mereka sebagai komponen yang sangat diperlukan kerana:

• Prestasi yang boleh dipercayai dicapai melalui keupayaan pencetus dua hala, terutamanya apabila dipasangkan dengan TRIAC untuk penyegerakan dengan bentuk gelombang AC dalam litar malap.

• Pelarasan strategik, memanfaatkan toleransi pembuatan dalam voltan putus, untuk mengoptimumkan gelagat litar untuk keperluan khusus, mencontohkan gabungan kepintaran kejuruteraan praktikal dan prinsip teori.

• Kecekapan tenaga yang dipertingkatkan dan jangka hayat komponen, berpunca daripada kesederhanaan yang wujud dan ketahanan terhadap haus operasi.

Pemerhatian lapangan secara konsisten menyerlahkan bagaimana pelaksanaan DIAC yang disengajakan meningkatkan daya tahan litar sambil mempromosikan pembinaan reka bentuk yang inovatif..

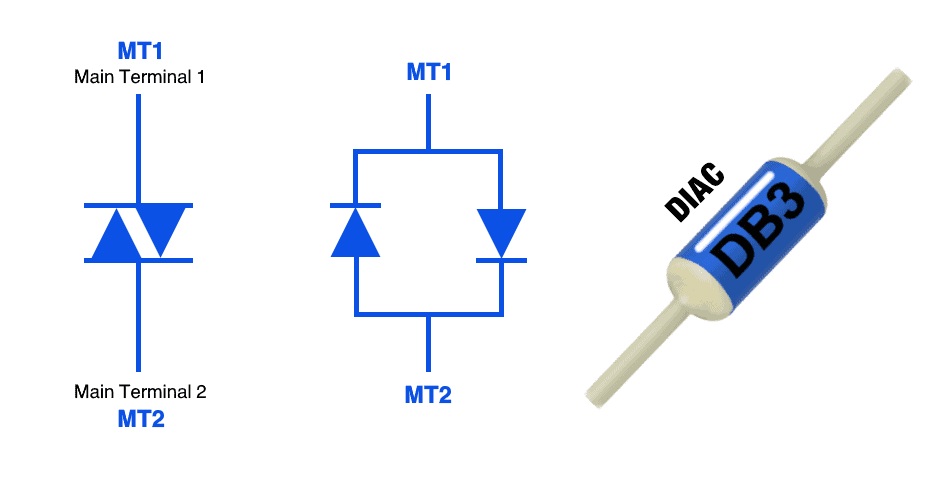

Simbol DIAC dan Perwakilan Fungsian

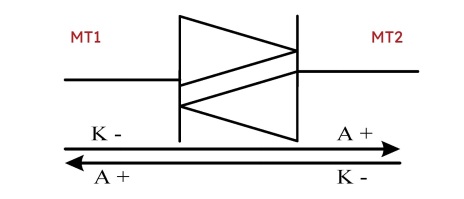

Simbol DIAC dipersembahkan secara visual dengan dua anak panah menunjuk ke arah yang bertentangan, disertakan dalam garis lurus selari.Ilustrasi ini secara khusus menyampaikan susunan selari songsang dua diod, yang membentuk intipati struktur DIAC.Reka bentuk merangkumi prinsip operasi yang membolehkan DIAC mengalirkan arus secara simetri dalam mana-mana arah sebaik sahaja voltan pencetusnya dicapai.Peranti ini menggabungkan dua terminal konduktif yang dikenal pasti sebagai Terminal Utama 1 (MT1) dan Terminal Utama 2 (MT2).Terminal ini berfungsi sebagai sambungan di mana tenaga elektrik mengalir semasa fasa operasi, menekankan sifat dwi-arah komponen.

Implikasi Fungsian Seni Bina Simetri DIAC

Reka bentuk simetri simbol DIAC mencerminkan fungsi utamanya: pengaliran yang sama dalam kedua-dua kekutuban ke hadapan dan ke belakang.Apabila digunakan dalam sistem arus ulang alik (AC), reka bentuk struktur seragam ini menyokong prestasi elektrik yang seimbang walaupun dalam keadaan voltan yang berbeza-beza.Kekonduksian sekata yang difasilitasi oleh DIAC memastikan operasi yang stabil dalam aplikasi yang menuntut keupayaan pensuisan serentak.Dari segi praktikal, kualiti ini sangat dihargai untuk litar seperti pengawal selia terkawal fasa, di mana ketepatan penukaran dalam kedua-dua arah secara langsung mempengaruhi kebolehpercayaan operasi.

Faedah yang Diperolehi daripada Konfigurasi Selari Songsang

Struktur selari songsang DIAC menawarkan kelebihan tersendiri dalam senario yang memerlukan aliran arus dwiarah tanpa gangguan dan kestabilan.Dalam sistem kejuruteraan, reka bentuk ini menghalang isu seperti perbezaan voltan, sekali gus meminimumkan hingar dan memastikan prestasi yang lebih mantap.Kualiti ini mendapat penggunaan yang kerap dalam aplikasi yang menuntut kawalan yang tepat, seperti mekanisme peredupan dalam sistem pencahayaan, mengawal kelajuan motor dan mengurus peranti sensitif suhu.Sumbangannya kepada peralihan yang lancar dalam tingkah laku elektrik adalah penting kepada kualiti dan prestasi reka bentuk tersebut.

Kefungsian DIAC Dalam Reka Bentuk Litar

DIAC telah muncul sebagai elemen utama dalam litar pencetus berasaskan pencucuhan kerana tindak balasnya yang boleh dipercayai terhadap variasi voltan.Pereka elektrik memanfaatkan tingkah laku simetrinya untuk mencapai peralihan bendalir daripada keadaan tidak aktif kepada keadaan aktif semasa aktiviti pensuisan.Ciri ini meningkatkan kecekapan tenaga, menjadikan DIAC pilihan pilihan untuk elektronik kompak yang memerlukan kebolehpercayaan yang tinggi dalam sistem kawalannya.Keupayaan DIAC untuk mengurangkan herotan harmonik sambil mengekalkan kestabilan suhu telah membolehkan penyepaduannya ke dalam pendekatan inovatif dalam elektronik kuasa, memastikan kecekapan dan keselamatan operasi yang berpanjangan.

Memahami Gelagat Pengaktifan DIAC

DIAC menonjol sebagai elemen pasif yang kekal lengai sehingga ambang voltan dipantas, tanpa mengira kekutuban.Ciri ini menyediakan mekanisme yang boleh diramal dan boleh dipercayai untuk pensuisan automatik.Ciri ini digunakan untuk menambah fungsi kawalan yang tepat dalam reka bentuk litar dan menyokong operasi lanjutan.Memahami tingkah laku pensuisannya membolehkan penggunaan dalam aplikasi yang memerlukan pengaliran simetri dan pensuisan yang boleh dipercayai.

Cerapan Reflektif tentang Peranan DIAC dalam Litar Berkembang

Reka bentuk dan operasi simetri DIAC terus berfungsi sebagai penyelesaian praktikal untuk peraturan arus dua arah yang berkesan.Strukturnya yang mudah tetapi berkesan menggabungkan kebolehpercayaan dengan kemudahan aplikasi, menjadikannya sangat mudah disesuaikan dengan pelbagai keperluan elektrik.Apabila sistem elektronik berkembang dan inovasi memacu kerumitan litar, DIAC kekal sebagai komponen tidak ternilai yang menghubungkan fungsi dan ketepatan dengan lancar.Keupayaannya untuk mengekalkan operasi yang seimbang meletakkannya sebagai alat yang relevan bukan sahaja dalam aplikasi tradisional tetapi juga dalam sistem futuristik yang memerlukan pengurusan dan kawalan tenaga yang optimum.

Reka Bentuk Struktur Dalaman DIAC

DIAC boleh didapati dalam dua konfigurasi struktur: reka bentuk tiga lapisan dan lima lapisan.Penonjolan DIAC tiga lapisan selalunya berpunca daripada ciri prestasinya yang konsisten, operasi yang seimbang merentasi kitaran arus ulang-alik, dan voltan pecah yang boleh diramal, kira-kira 30 volt.Ciri-ciri ini melengkapkan aplikasi yang memerlukan penukaran dan pencetus yang kerap dalam sistem elektronik, di mana kestabilan dan kebolehpercayaan tidak ternilai untuk kecekapan operasi.

DIAC Tiga Lapisan

Konfigurasi DIAC tiga lapisan menggunakan struktur PNPN yang memudahkan pengaliran arus yang berkesan dan membolehkan kawalan voltan yang tepat.Melalui sifat elektrik simetri merentas kedua-dua kutub voltan, reka bentuk ini memastikan operasi yang konsisten, menawarkan tingkah laku pecah boleh diramal walaupun dalam keadaan beban yang berbeza-beza.

Contohnya:

• Dalam pemalap lampu, pencetus voltan berkesan ini memastikan pemodulatan keamatan pencahayaan yang lancar.

• Pengawal kelajuan motor mendapat manfaat daripada pengendalian arus ulang alik yang tepat tanpa gangguan mekanikal atau elektrik.

• Litar pensuisan AC memanfaatkan gelagat seragam untuk modulasi bebas ralat, memudahkan reka bentuk elektronik dan meningkatkan keteguhan operasi.

Aplikasi sedemikian menyerlahkan nilai penyepaduan DIAC tiga lapisan untuk mengoptimumkan ketepatan dan kecekapan tenaga.Ciri-ciri elektrik seragam DIAC tiga lapisan menyumbang kepada pengurangan risiko yang berkaitan dengan pensuisan yang tidak konsisten, menyokong prestasi lancar dalam litar elektronik yang kompleks.

DIAC Lima Lapisan

DIAC lima lapisan menggunakan seni bina berdasarkan dua struktur PNPN selari, berfungsi seiring untuk mengawal aliran arus.Susunan unik ini memperkenalkan fleksibiliti dalam gelagat arus voltan, memenuhi keperluan aplikasi tertentu yang memerlukan kepekaan kepada peralihan voltan bernuansa.Pelarasan operasi yang terhasil daripada struktur berlapis lanjutan menyediakan asas untuk kes penggunaan khusus di mana reka bentuk konvensional mungkin gagal.

Contohnya:

• Litar eksperimen mungkin menggabungkan DIAC lima lapisan untuk meneroka kaedah baharu kawalan voltan.

• Teknologi khusus mungkin mendapat manfaat daripada kepekaan varian terhadap perubahan voltan peralihan, sejajar dengan parameter elektrik bukan konvensional.

Semasa berkongsi ciri voltan simetri dengan DIAC tiga lapisan, versi lima lapisan menyimpang dalam mekanik pembawa casnya dalam lapisan, membolehkan pendekatan baru dalam penghalusan prestasi litar.Reka bentuk ini selalunya sejajar dengan aplikasi berorientasikan penyelidikan atau sangat khusus, menjadikannya pilihan pelengkap dan penerokaan dalam bidang pembangunan DIAC.

Pemilihan Reka Bentuk

Pemilihan struktur DIAC yang sesuai bergantung pada keseimbangan kebolehramalan operasi, kebolehsuaian dan kebolehlaksanaan ekonomi.DIAC tiga lapisan selalunya diutamakan untuk operasi yang boleh dipercayai, penyepaduan mudah dengan elektronik standard, dan prestasi yang stabil dalam aplikasi yang berbeza.

Sebaliknya, DIAC lima lapisan memenuhi reka bentuk inventif dan rangka kerja eksperimen yang menuntut sensitiviti kawalan yang dipertingkatkan.Contohnya:

• Elektronik pengguna lazimnya mengutamakan reka bentuk tiga lapisan yang mudah tetapi teguh untuk modulasi AC yang cekap.

• Sistem lanjutan yang sedang dibangunkan mungkin meneroka dinamik kompleks struktur lima lapisan untuk mencapai tindak balas elektrik yang tidak tipikal.

Memahami perbezaan bernuansa antara konfigurasi ini memberi kuasa untuk membuat pilihan termaklum, menyelaraskan pelaksanaan dengan permintaan unik aplikasi yang dimaksudkan.Dengan mempertimbangkan interaksi antara kefungsian, kepraktisan dan inovasi, ia menyesuaikan pemilihan DIAC untuk melengkapkan kedua-dua teknologi yang mantap dan berpandangan ke hadapan.

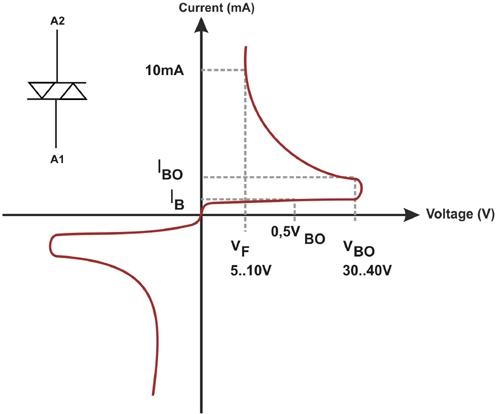

Ciri-ciri Operasi dan Kelakuan DIAC

DIAC berfungsi dengan dinamik operasi yang berbeza, ditakrifkan oleh sifat pengaliran tak linearnya, yang digunakan dalam mengawal kuasa elektrik dalam aplikasi khusus.Pada mulanya dalam keadaan bukan konduktif, komponen ini memasuki mod pengaliran hanya apabila voltan yang digunakan melebihi voltan pemecah yang telah ditetapkan (VBO), biasanya antara 25V dan 48V.Sebaik sahaja ambang ini melepasi, DIAC membenarkan aliran arus secara simetri, mengendalikan bentuk gelombang arus ulang alik (AC) dengan prestasi yang setara dalam kedua-dua kekutuban.Pengaliran simetri ini timbul daripada struktur dalaman mereka, yang jelas dalam ciri voltan-arus mereka yang unik.

Voltan Pemecah dan Kelakuannya

Voltan pemisah (VBO) DIAC mewakili titik tertentu di mana pengaliran bermula.Ciri ini menjadi penting dalam sistem yang memerlukan tahap voltan yang telah ditetapkan untuk operasi, seperti suis pemalap lampu atau pengawal motor.DIAC direka khusus dengan julat VBO yang sempit untuk disesuaikan dengan pelbagai aplikasi sambil mengekalkan fungsi yang tepat.Ciri ini diuji di bawah keadaan operasi sebenar untuk mengesahkan bahawa voltan pensuisan DIAC sepadan dengan keperluan litar dan mengekalkan prestasi yang boleh dipercayai dalam had reka bentuk.

Operasi Simetri dan Kecekapan Reka Bentuk

Ciri yang menonjol bagi DIAC ialah keupayaan pengaliran simetrinya, yang membolehkan mereka beroperasi dengan berkesan semasa kedua-dua bahagian positif dan negatif bentuk gelombang AC.Operasi dua hala ini memperkemas reka bentuk litar, menghilangkan keperluan untuk komponen berasingan untuk mengurus kekutuban bertentangan.Aplikasi seperti sistem kawalan fasa, yang biasa digunakan dalam melaraskan kelajuan kipas atau mengurus sistem pemanasan industri, sangat bergantung pada simetri ini untuk kefungsian tanpa gangguan.Memerhati keluk arus voltan mendedahkan corak "Z" yang tersendiri, mempamerkan gelagat operasi yang konsisten dan tidak linear DIAC merentas kitaran AC.

Tindak Balas Voltan-Arus Tak Linear

Hubungan voltan-arus tak linear DIAC memainkan peranan penting dalam aplikasi mereka untuk peraturan kuasa.Tidak seperti komponen dengan ciri-ciri linear, di mana arus terus meningkat dengan voltan, DIAC memasuki peralihan secara tiba-tiba melepasi voltan pecahnya, memastikan pengaliran berlaku hanya pada tahap voltan yang cukup tinggi.Tingkah laku terkawal ini menghalang pengaktifan tidak sengaja dalam litar.Pemasaan yang tepat digunakan dalam litar pembakaran untuk penerus terkawal silikon (SCR) untuk mengawal pengaliran pada saat yang diperlukan.Memahami tingkah laku tak linear ini membantu meningkatkan ketepatan dan operasi litar.

Pertimbangan Terma dan Operasi

Mereka bentuk litar yang melibatkan DIAC memerlukan perhatian yang teliti terhadap sensitiviti terma dan interaksi dengan komponen bersebelahan.Turun naik suhu boleh mengubah sedikit voltan pemecah, yang memerlukan penempatan strategik dan penebat untuk prestasi yang berterusan.Selain itu, ambang arus pegangan (IH) mesti dikekalkan untuk mengelakkan pemberhentian pengaliran pramatang.Reka bentuk litar termasuk kaedah penstabilan dan komponen sokongan untuk mengekalkan operasi yang konsisten dalam keadaan yang berubah-ubah.

Ciri pengendalian DIAC menyokong kedua-dua sistem kawalan kuasa tradisional dan aplikasi kawalan ketepatan yang lebih baharu.Pengaliran simetri dan tindak balas tak linear menyediakan operasi litar yang fleksibel dan boleh dipercayai.Memahami ciri-ciri ini membantu meningkatkan prestasi dalam aplikasi daripada elektronik isi rumah kepada peralatan industri.Operasi fleksibel juga menyokong penggunaan dalam reka bentuk litar baharu dan pembangunan lanjut dalam kejuruteraan elektrik.

Aplikasi DIAC dalam Elektronik Kuasa

DIAC memenuhi pelbagai peranan dalam sistem elektronik kuasa dengan berfungsi sebagai komponen penting dalam litar pencetus, kawalan dan pemasaan.Disebabkan keupayaan mereka untuk menjalankan secara bergilir-gilir di bawah kitaran AC tanpa berat sebelah, DIAC adalah ideal dalam pelbagai kegunaan praktikal.

Sinergi dengan Sistem Pensuisan TRIAC

DIAC meningkatkan operasi TRIAC, mewujudkan pendekatan yang lancar kepada pensuisan kuasa AC dalam peranti seperti pengawal motor, sistem pemanasan dan dimmer.

• Mereka menstabilkan pengaktifan TRIAC merentas kedua-dua fasa positif dan negatif kitaran AC, memastikan prestasi yang boleh dipercayai.

• Konfigurasi praktikal lazimnya meletakkan DIAC secara bersiri dengan litar get TRIAC, membenarkan gating terkawal fasa.

• Mekanisme pemasaan boleh laras, dicapai menggunakan perintang atau kapasitor, membantu dalam modulasi tepat output kuasa.

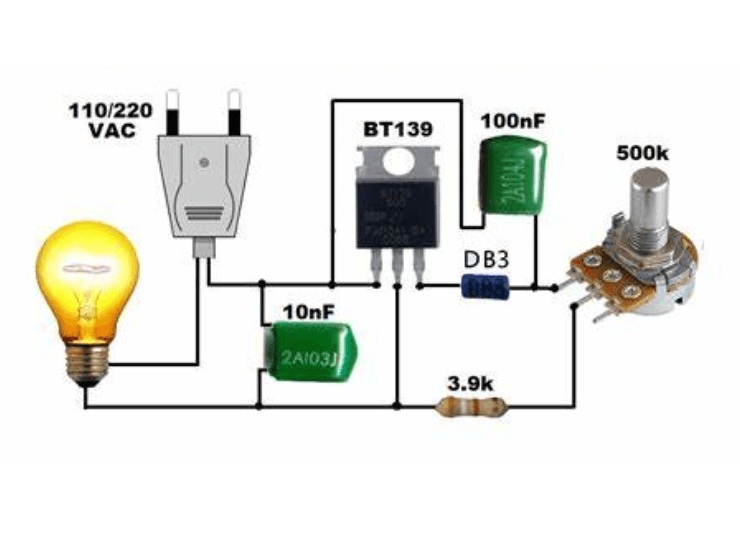

Ambil, sebagai contoh, sistem pemalap cahaya, di mana DIAC memainkan peranan penting dengan mengawal pembentukan voltan kapasitor sehingga mencapai titik pecah DIAC, mencetuskan operasi yang lancar dan konsisten.Penambahbaikan sedemikian telah menjadikan DIAC sebagai asas dalam reka bentuk teknologi rumah pintar yang sangat responsif dan inovatif.

Ketepatan dalam Aplikasi Peredupan Cahaya

DIAC cemerlang dalam litar malap kerana kebolehsuaiannya dalam modulasi voltan, memberikan kawalan yang stabil ke atas tahap pencahayaan.

• Ia memastikan peralihan yang lancar dan bebas kelipan, walaupun apabila kecerahan berubah mengikut masa atau merentasi beban yang berbeza.

• Memadankan DIAC dengan elektronik canggih meningkatkan kecekapan tenaga sambil memastikan sistem pencahayaan stabil dan responsif.

Penyepaduan mereka ke dalam persekitaran kediaman dan komersial moden mencerminkan permintaan yang semakin meningkat untuk sistem mesra pengguna yang mengekalkan keselesaan dan kebolehpercayaan ambien merentas keadaan yang berubah-ubah.

Operasi Boleh Dipercayai dalam Pemula Lampu Pendarfluor

Dalam litar penyalaan lampu pendarfluor, DIAC membolehkan nyahcas voltan konsisten yang diperlukan untuk memulakan operasi lampu.

• Pengaliran simetrinya memastikan tahap kerosakan voltan yang boleh diramal, walaupun di bawah kitaran berulang.

• Pelaksanaan biasa melibatkan pengurusan prapemanasan dan komponen pemasaan yang memastikan prestasi pencucuhan optimum.

Kemajuan sedemikian telah menunjukkan manfaat praktikal dalam peningkatan cekap tenaga untuk pemasangan lampu konvensional, membantu memanjangkan jangka hayat lampu sambil mengurangkan perbelanjaan penyelenggaraan jangka panjang.

Fungsi Teras dalam Sistem Kawalan Nadi

DIAC memberikan kestabilan dalam menjana denyutan pemasaan, menjadikannya sesuai untuk pelbagai aplikasi yang disegerakkan seperti litar kelewatan atau pengayun.

• Peranan mereka dalam sistem ayunan memastikan pemasaan yang disegerakkan penting kepada kelancaran interaksi antara komponen.

• Ciri-ciri ini digunakan dalam litar kawalan untuk sistem automasi industri.

Ciri pemasaan yang boleh dipercayai ini menunjukkan kepentingan DIAC dalam sistem ketepatan tinggi, menekankan keupayaan mereka untuk meningkatkan prestasi keseluruhan dan kecekapan operasi.

Memperkemas Penukaran Voltan ke Frekuensi

DIAC menyumbang dengan ketara kepada sistem yang menukar variasi voltan input kepada output frekuensi berkadar.

• Kemasukan mereka dalam litar berayun menyokong antara muka sensor dan aplikasi pengukuran dinamik.

• Penyepaduan ke dalam reka bentuk seperti persediaan pemantauan alam sekitar menekankan keupayaan mereka untuk mengekalkan bacaan yang tepat walaupun input turun naik.

Di luar ukuran, penukar berasaskan DIAC mencontohkan teknologi penyesuaian, terutamanya dalam sistem maklum balas, di mana kestabilan dalam pelbagai keadaan memastikan ketepatan operasi yang berkekalan.

Meluaskan Peluang dengan Inovasi DIAC

Teknologi DIAC menawarkan fleksibiliti yang luas merentas sistem kuasa dan isyarat-elektronik dengan pengaliran simetri dan sifat pencetus yang boleh dipercayai.

• Penambahbaikan dalam bahan DIAC dan reka bentuk padat memegang potensi untuk kecekapan yang lebih tinggi dalam sistem tenaga boleh diperbaharui, antara muka IoT dan peranti automatik.

• Kemajuan masa hadapan, termasuk penyepaduan mereka dengan bahan semikonduktor generasi akan datang seperti SiC dan GaN, boleh membawa kepada peningkatan yang belum pernah terjadi sebelumnya dalam fungsi dan reka bentuk.

Perkaitan DIAC yang semakin meningkat menunjukkan kebolehan mereka dalam menyesuaikan diri dengan keperluan yang berubah, daripada litar kecil kepada penyelesaian tenaga berprestasi tinggi, memastikan peranan berterusan mereka dalam pembangunan teknologi termaju.

Pemilihan Optimum DIAC untuk Aplikasi Praktikal

DIAC berfungsi sebagai komponen kritikal dalam pengaktifan TRIAC dan SCR, membentuk asas sistem kawalan kuasa kontemporari.Antara jenis DIAC yang terkenal, model seperti DB3, DB4 dan SMDB3 diiktiraf kerana prestasi konsisten dan kebolehsuaian mereka kepada pelbagai aplikasi.Bahagian berikut meneliti sifatnya, kes penggunaan dan pertimbangan untuk pelaksanaan praktikal.

DB3 dan SMDB3

Model DB3 dan SMDB3 dicirikan oleh voltan pemisah yang stabil, biasanya pada 32V, dengan julat operasi dari 28V hingga 36V.DIAC ini sering digunakan dalam senario yang menuntut mekanisme pencetus yang boleh dipercayai dan boleh diramal.Reka bentuk sedia ada mereka menggalakkan kecekapan merentasi pelbagai aplikasi.

• Kawalan Intensiti Licin dalam Litar Dimming

Dalam sistem pemalapan cahaya, DB3 dan SMDB3 digunakan untuk menyediakan pencetus TRIAC yang tepat, menghasilkan peralihan lancar dalam kawalan kecerahan.DIAC ini bertolak ansur dengan turun naik voltan dan arus, yang memastikan ketahanan dalam keadaan yang berbeza-beza.Langkah pelengkap, seperti pemasangan sink haba pada TRIAC, membantu mengurangkan tekanan terma, sekali gus menyokong jangka hayat sistem yang panjang.

• Peraturan Kelajuan dalam Sistem Kawalan Motor

Penggunaan DB3 dan SMDB3 dalam litar kawalan motor, termasuk yang dilihat dalam HVAC atau perkakas rumah, memastikan pengawalan kelajuan motor yang stabil.Tingkah laku pencetus yang boleh dipercayai memupuk kecekapan operasi walaupun dengan beban yang turun naik.Menambah penapis hingar pada litar ini boleh melindungi DIAC daripada kemungkinan gangguan elektrik, mengukuhkan ketepatan operasi dan jangka hayat.

• Pengaktifan Boleh Dipercayai dalam Ballast Lampu

Lampu pendarfluor padat dan sistem pencahayaan LED mendapat manfaat daripada penggunaan DB3 dan SMDB3 dalam litar balast untuk memastikan pengaktifan suis yang konsisten, menghasilkan pencahayaan yang stabil.Mereka bentuk litar ini dengan perlindungan penebat yang betul terhadap litar pintas dan mengoptimumkan hayat perkhidmatan DIAC, mempromosikan kefungsian jangka panjang yang boleh dipercayai.

DB4

Model DB4 ditakrifkan oleh voltan pecah yang lebih tinggi, yang biasanya mengukur 40V dan menjangkau julat 35V hingga 45V.Kapasiti voltan yang meningkat ini membolehkannya cemerlang dalam aplikasi yang menuntut ambang elektrik yang dinaikkan.

• Litar untuk Ambang Voltan Tinggi

Dalam sistem kuasa yang memerlukan pengendalian voltan yang lebih tinggi, seperti yang dilihat dalam motor industri atau kawalan pencahayaan khusus, julat lanjutan DB4 terbukti berfaedah.Dengan menampung ambang voltan yang lebih tinggi, ia menggalakkan ketekalan operasi.Menggabungkan perintang ketepatan dalam reka bentuk memperhalusi lagi kawalan ke atas kepekaan pencetus, memastikan prestasi responsif dan konsisten.

• Melindungi Prestasi Di Bawah Tekanan Elektrik

Terima kasih kepada toleransi voltannya yang teguh, DB4 sangat sesuai untuk berfungsi dalam persekitaran yang mencabar yang terdedah kepada lonjakan elektrik atau pancang.Menambah elemen pelindung, seperti Metal Oxide Varistors (MOV), dalam litar meningkatkan daya tahan dan perlindungan terhadap gangguan elektrik sementara, memastikan kebolehpercayaan jangka panjang.

Memilih DIAC yang sesuai memerlukan pertimbangan yang teliti terhadap faktor-faktor seperti voltan putus, persekitaran operasi yang dimaksudkan, dan keperluan litar khusus.Setiap model DIAC menangani keperluan unik, membolehkan penyelesaian tersuai untuk pelbagai senario.Semasa peringkat reka bentuk, menjalankan ujian komprehensif—memeriksa kebolehulangan pencetus dan menilai prestasi terma di bawah beban, boleh memperhalusi fungsi dan ketahanan litar sambil meminimumkan risiko masa henti.

Kesimpulan

DIAC kekal sebagai komponen penting dalam kawalan kuasa AC kerana pengaliran simetrinya, tingkah laku pencetus yang stabil dan operasi mudah.Keupayaan mereka untuk menyediakan pensuisan yang boleh dipercayai dalam kedua-dua bahagian bentuk gelombang AC menjadikannya berguna dalam dimmer, pengawal motor, litar pemasaan dan sistem berasaskan TRIAC.Walaupun mereka menawarkan kebolehkawalan terhad berbanding peranti pensuisan lanjutan, kesederhanaan, ketahanan dan kecekapannya terus menyokong reka bentuk elektronik praktikal.Penambahbaikan berterusan dalam bahan semikonduktor dan penyepaduan litar padat dijangka mengembangkan peranan DIAC dalam elektronik kuasa moden dan aplikasi kawalan pintar.
