Prinsip Kerja Induktor Cincin Warna, Kaedah Pengujian dan Aplikasi Litar

Induktor gelang warna ialah komponen kecil tetapi berguna yang membantu litar elektronik kekal stabil, mengurus tenaga dan mengurangkan bunyi isyarat yang tidak diingini.Artikel ini menerangkan cara ia berfungsi melalui aruhan elektromagnet, cara reka bentuk mereka menyokong penapisan dan penyimpanan tenaga, dan sebab ia digunakan dalam bekalan kuasa, sistem komunikasi dan peranti elektronik lain.Ia juga merangkumi maksud kod warna induktor dan kaedah asas yang digunakan untuk mengujinya, memberikan gambaran yang jelas tentang fungsi, pemilihan dan nilai praktikalnya dalam reka bentuk litar.

Katalog

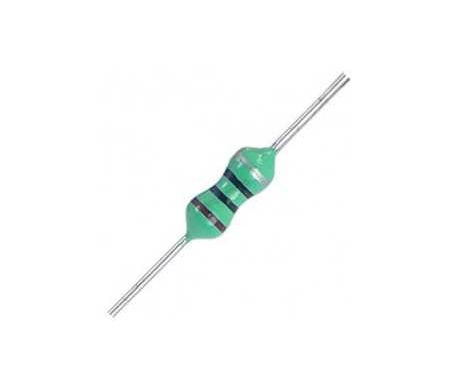

Memahami Fungsi Teras Aruh Cincin Warna

Induktor cincin warna ialah komponen elektronik padat yang direka untuk menyimpan tenaga dan menyokong prestasi litar yang stabil.Ia biasanya digunakan dalam sistem elektronik di mana aliran tenaga terkawal dan kualiti isyarat adalah penting.Jalur warna pada induktor menunjukkan nilai kearuhannya, membolehkan pengecaman cepat semasa reka bentuk, penyelenggaraan atau penggantian.

Fungsi utama induktor cincin warna adalah untuk mengurus arus dan meningkatkan kestabilan isyarat dalam litar.Ia membantu mengekalkan aliran tenaga yang stabil, mengurangkan variasi mendadak yang boleh menjejaskan prestasi.Oleh sebab itu, ia memainkan peranan penting dalam memastikan operasi yang boleh dipercayai dalam kedua-dua aplikasi elektronik berkuasa rendah dan berkuasa tinggi.

Induktor cincin warna digunakan secara meluas dalam penapisan dan litar penyaman isyarat.Dalam aplikasi penapis, ia membantu mengurangkan bunyi elektrik dan mengeluarkan isyarat yang tidak diingini, yang membawa kepada output yang lebih bersih dan lebih tepat.Dalam litar resonans, mereka membantu dalam memilih frekuensi tertentu, yang penting dalam sistem komunikasi dan peranti elektronik yang bergantung pada kawalan isyarat yang tepat.

Induktor ini juga penting dalam litar bekalan kuasa.Ia membantu menstabilkan tahap voltan dan menyokong penghantaran tenaga yang konsisten, terutamanya dalam sistem dengan beban yang berubah-ubah.Ini menjadikannya berguna dalam aplikasi seperti penukar kuasa, sistem bateri dan persediaan tenaga boleh diperbaharui seperti sistem solar dan angin.

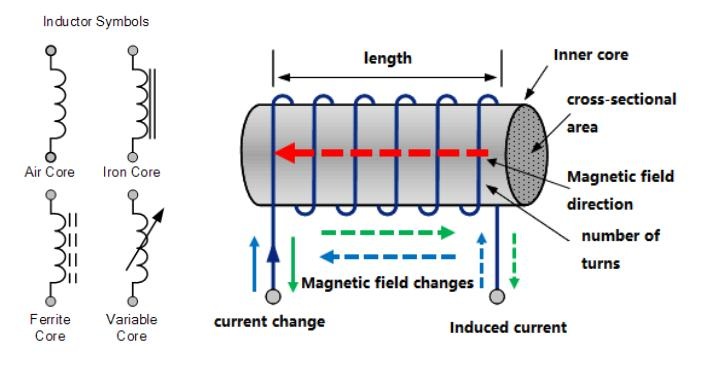

Bagaimanakah Induktor Cincin Warna Beroperasi?

Induktor cincin warna beroperasi berdasarkan prinsip aruhan elektromagnet.Apabila arus elektrik mengalir melalui gegelung, ia mewujudkan medan magnet di sekelilingnya.Jika arus berubah, medan magnet juga berubah.Medan magnet yang berubah ini menghasilkan voltan yang menentang perubahan arus.Kesan ini dipanggil kearuhan diri.

Kerana tingkah laku ini, induktor menahan kenaikan atau penurunan arus secara tiba-tiba.Daripada membenarkan perubahan pantas, ia memperlahankannya, membantu mengekalkan aliran tenaga yang lebih stabil dalam litar.Inilah sebabnya mengapa induktor adalah penting dalam litar yang memerlukan arus licin dan terkawal.

Prestasi induktor bergantung kepada reka bentuk fizikalnya.Faktor-faktor seperti bilangan lilitan dalam gegelung, bahan teras, dan saiz induktor semuanya mempengaruhi seberapa kuat medan magnet menjadi dan keberkesanannya bertindak balas terhadap perubahan semasa.Teras yang diperbuat daripada bahan seperti ferit atau besi meningkatkan kearuhan, manakala reka bentuk teras udara lebih sesuai untuk isyarat frekuensi tinggi.

Di dalam induktor cincin warna, wayar kuprum berpenebat dililit rapat untuk membentuk gegelung.Struktur ini membolehkan penjanaan medan magnet yang cekap sambil mengekalkan komponen padat.Cincin warna pada permukaan tidak menjejaskan operasi tetapi menyediakan cara cepat untuk mengenal pasti nilai induktansi.

Dalam litar praktikal, prinsip pengendalian ini membolehkan induktor mengawal tingkah laku semasa, mengurangkan pancang secara tiba-tiba, dan menyokong keadaan isyarat dan kuasa yang stabil.

Ciri-ciri Reka Bentuk Aruh Cincin Warna

Induktor cincin warna direka bentuk dengan struktur padat dan praktikal yang menyokong prestasi yang boleh dipercayai dalam litar elektronik.Pembinaannya biasanya termasuk gegelung luka dan teras magnet, membentuk komponen stabil yang sesuai dengan mudah ke dalam pelbagai susun atur litar.Reka bentuk fizikal membolehkannya mengendalikan keadaan elektrik yang berbeza sambil mengekalkan tingkah laku yang konsisten merentas aplikasi.

Salah satu ciri reka bentuk utamanya ialah sistem pengekodan jalur warna pada permukaan luar.Cincin berwarna ini mewakili nilai induktansi dan toleransi, menjadikannya mudah untuk mengenal pasti komponen tanpa alat ukuran tambahan.Sistem penandaan piawai ini memudahkan pemasangan litar, mengurangkan ralat semasa pemasangan dan mempercepatkan proses penyelenggaraan atau penggantian.

Induktor juga disalut dengan lapisan penebat pelindung.Salutan ini menyediakan penebat elektrik antara komponen dan litar sekeliling, membantu mengelakkan litar pintas dan gangguan yang tidak diingini.Ia juga menambah perlindungan mekanikal, membolehkan induktor menahan pengendalian, pendedahan alam sekitar dan penggunaan jangka panjang.

Pemilihan bahan adalah satu lagi ciri reka bentuk yang penting.Bahan teras, seperti ferit atau serbuk besi, dipilih berdasarkan aplikasi yang dimaksudkan.Bahan yang berbeza mempengaruhi faktor prestasi seperti tindak balas frekuensi, kecekapan dan kestabilan terma.Wayar yang digunakan dalam gegelung juga dipilih untuk menyokong pengendalian arus dan ketahanan yang betul.

Saiz dan bentuk memainkan peranan penting dalam reka bentuk.Induktor cincin warna tersedia dalam saiz yang berbeza untuk memadankan keperluan litar tertentu.Reka bentuk yang lebih kecil digunakan dalam peranti elektronik padat, manakala yang lebih besar boleh mengendalikan tahap kuasa yang lebih tinggi.Fleksibiliti ini membolehkan jurutera memilih komponen yang sesuai dengan kedua-dua kekangan elektrik dan fizikal.

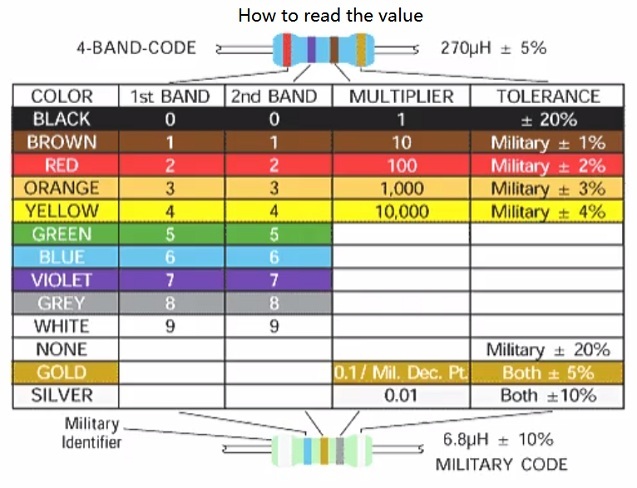

Menyahkod dan Memahami Kod Warna Induktor

Kod warna induktor berfungsi sebagai metodologi praktikal yang direka untuk membolehkan pengenalpastian nilai kearuhan yang cekap.Kod ini mengikut konvensyen warna piawai, bertujuan untuk menyelaraskan pengecaman komponen dan pemasangan litar elektronik.Setiap jalur warna atau jalur terukir pada permukaan induktor menyampaikan maklumat khusus tentang sifat elektriknya, memudahkan penyepaduan yang betul ke dalam sistem yang kompleks.

Aspek Teras Dikodkan dalam Jalur Warna Induktor

Sistem jalur warna pada induktor mengekod parameter elektrik yang berbeza yang menyumbang kepada kefungsiannya dalam litar:

• Nilai Asas Berangka: Jalur warna awal mewakili digit, yang menetapkan nilai kearuhan asas.Setiap warna sepadan dengan digit berangka yang unik (cth., coklat = 1, merah = 2, oren = 3).

• Faktor Penskalaan: Band seterusnya berfungsi sebagai pengganda, menskalakan nombor asas kepada susunan induktif yang sesuai.Sebagai contoh, coklat menandakan ×10, merah sama dengan ×100, dan oren menunjukkan ×1000 (atau ×1K).

• Julat Ketepatan: Jalur toleransi menunjukkan variasi yang dibenarkan daripada nilai kearuhan yang dinyatakan.Contohnya termasuk emas (±5%) dan perak (±10%).

Membedah dan menggunakan parameter ini dengan berkesan meletakkan asas untuk mentafsir kod warna induktor, yang boleh mempengaruhi kebolehpercayaan dan kecekapan litar secara mendalam.Kelalaian dalam penyahkodan secara tidak sengaja boleh menyebabkan gangguan operasi atau keputusan suboptimum dalam reka bentuk elektronik.

Penyahkodan Langkah demi Langkah bagi Induktor Empat Jalur

Induktor empat jalur menggunakan susunan pengekodan berstruktur yang, apabila diikuti, memastikan tafsiran yang konsisten dan tepat:

• Nilai Asas: Jalur pertama dan kedua menandakan komponen berangka nilai kearuhan.

• Pengganda: Jalur ketiga mengenal pasti faktor untuk melaraskan nilai ini kepada magnitud yang sesuai.

• Band Toleransi: Jalur keempat menentukan tahap sisihan yang dibenarkan daripada kearuhan nominal.

Untuk aplikasi, pertimbangkan induktor yang ditandakan dengan jalur warna coklat, hitam, merah dan emas:

• Nilai berangka: Coklat = 1, hitam = 0;asas berangka ialah 10.

• Penukaran Berganda: Merah menandakan ×100.

• Kearuhan Akhir: 10 × 100 = 1000μH (mikrohenri).

• Penunjuk Ketepatan: Emas mencerminkan toleransi ±5%.

Memahami dan menggunakan proses mudah ini membantu dalam membina sistem elektronik berfungsi dan memastikan bahawa komponen memenuhi spesifikasi yang dikehendaki.Ini digunakan dalam persekitaran kritikal seperti telekomunikasi atau aliran kerja pembuatan berketepatan tinggi.

Amalan Kaedah untuk Orientasi Jalur Warna

Aspek penting dalam mentafsir jalur warna induktor terletak pada membacanya dalam urutan yang betul.Biasanya, jalur toleransi, selalunya emas atau perak, muncul di hujung sekali, berbeza dengan jalur berangka atau pengganda.Mengekalkan susunan ini menghapuskan kekaburan dan membolehkan bacaan yang tepat.

Pengenalpastian visual yang berdisiplin mengurangkan ralat, memudahkan reka bentuk litar dan mengurangkan risiko pemasangan.Penggunaan tetap meningkatkan pengecaman kod warna yang cepat dan menyokong kerja yang lebih pantas dalam tugas yang menuntut.

Implikasi untuk Ketepatan dalam Reka Bentuk Litar

Mengenali kod warna induktor melangkaui pengiraan asas, ia menyediakan pintu masuk kepada prestasi litar unggul.Dalam aplikasi lanjutan seperti pemprosesan isyarat analog atau sistem komunikasi frekuensi tinggi, sedikit sisihan dalam kearuhan mungkin mempengaruhi hasil, seperti mengubah frekuensi resonans atau mengurangkan kesetiaan isyarat.

Pemilihan induktor bergantung kepada kedua-dua teori dan pengalaman praktikal.Keputusan penghakiman kecil bertambah baik dengan penggunaan dan ujian berulang.Pilihan ini membantu mencapai prestasi yang tepat dan operasi litar yang stabil.

Rangka Kerja Bersatu untuk Reka Bentuk Elektronik

Kod warna induktor menyediakan cara yang mudah dan tepat untuk mengenal pasti nilai.Sistem ini menawarkan standard yang jelas dan difahami secara meluas dalam elektronik.Menggunakan kod ini menyokong pemilihan komponen yang betul dan membantu mengekalkan konsistensi dalam reka bentuk litar.

Kaedah untuk Menguji Induktor Cincin Warna

Untuk memastikan kebolehpercayaan operasi induktor cincin warna dan mendedahkan isu yang mungkin berlaku, ujian menjadi proses penting.Ini biasanya melibatkan penggunaan alat seperti multimeter untuk penilaian asas dan meter LCR (Inductance-Capacitance-Resistance) khusus untuk pengukuran yang lebih terperinci.Multimeter sesuai untuk penilaian cepat dan mudah, manakala ketepatan meter LCR amat berharga untuk aplikasi yang menuntut ketepatan tinggi dalam penilaian kearuhan.Membezakan antara instrumen ini membolehkan amalan ujian yang disesuaikan yang disesuaikan dengan keperluan khusus pelbagai persekitaran, menekankan kecekapan dan kejelasan dalam diagnostik.

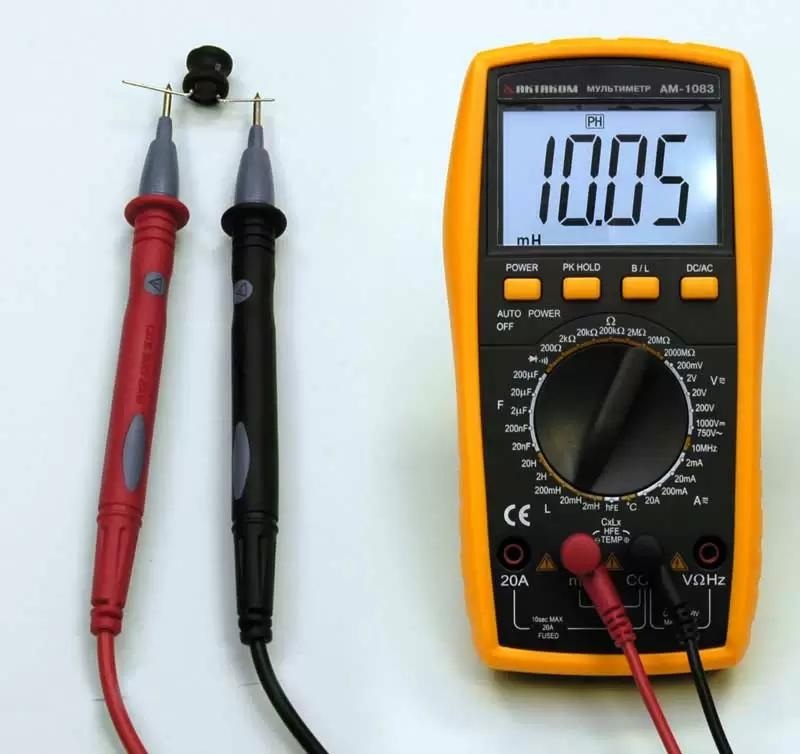

Menguji Menggunakan Multimeter

Apabila menggunakan multimeter standard:

• Sambungkan penganjur multimeter dengan selamat kepada setiap pin peraruh untuk mewujudkan sesentuh yang stabil.

• Perhatikan nilai rintangan yang dipaparkan pada skrin multimeter.Rintangan yang sangat rendah boleh menghala ke arah litar pintas, manakala rintangan tak terhingga mungkin mencadangkan litar terbuka.

• Bandingkan nilai rintangan yang diperhatikan dengan spesifikasi jangkaan yang disediakan oleh pengilang.Variasi daripada nilai nominal mungkin menunjukkan isu seperti kemerosotan bahan atau potensi kecacatan dalam pembuatan.

Walaupun prosedur ini menawarkan kaedah penilaian yang dipermudahkan, ia biasanya tidak mencukupi untuk mengesan penyelewengan prestasi yang lebih halus.

Semasa penggunaan sebenar, beberapa pembolehubah boleh mempengaruhi keputusan multimeter, seperti faktor persekitaran atau ketekalan sentuhan antara petunjuk dan pin.Ia menjadi jelas melalui ujian langsung bahawa sambungan yang longgar atau tidak rata boleh memesongkan bacaan, yang membawa kepada ralat.Tambahan pula, menjejaki arah aliran rintangan dari semasa ke semasa boleh mendedahkan perubahan beransur-ansur dalam prestasi induktor, terutamanya penting dalam persekitaran di mana komponen menanggung tekanan haba atau beban frekuensi tinggi yang berulang.

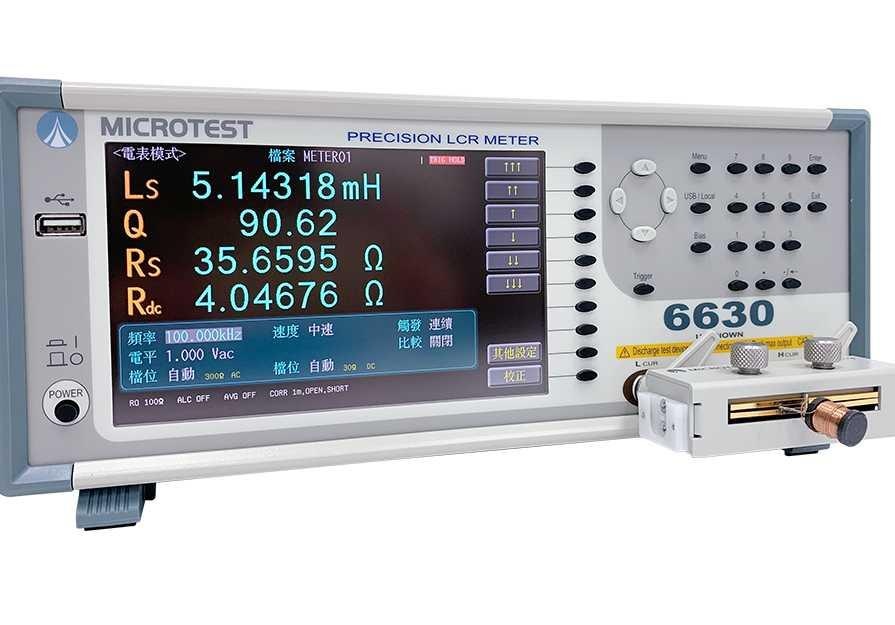

Ujian Ketepatan dengan Meter LCR

Meter LCR memudahkan pemeriksaan terperinci bagi induktor dengan menilai sifat elektriknya:

• Ikuti langkah penentukuran khusus pengilang untuk memastikan bacaan nilai kearuhan yang tepat.

• Lanjutkan analisis untuk memasukkan sifat kemuatan dan rintangan, menawarkan pemahaman yang lebih komprehensif tentang kestabilan dan kesesuaian komponen.

• Memanfaatkan fungsi meter LCR lanjutan untuk mengukur kearuhan merentas frekuensi ujian berubah-ubah.Ini menyampaikan maklumat tentang cara induktor berkelakuan dalam keadaan yang serupa dengan penggunaan yang dimaksudkan, mendedahkan variasi bergantung kepada frekuensi yang tidak dapat dikesan oleh multimeter standard.

Ujian terkawal digunakan untuk induktor dalam sistem permintaan tinggi untuk mensimulasikan keadaan sebenar seperti perubahan suhu dan kesan elektromagnet.Ujian frekuensi dinamik boleh mendedahkan isu seperti hanyutan aruhan.Ujian berulang dalam keadaan ini menyediakan data yang membantu mengekalkan prestasi yang stabil dalam persekitaran yang mencabar.

Pertimbangan Semasa Pengujian

• Mengendalikan Induktor Yang Cacat

Sekiranya ujian mendedahkan induktor yang rosak, menggantikan komponen dengan yang sepadan dengan spesifikasi elektrik dan fizikal yang tepat menjadi tindakan pembetulan yang penting untuk mengekalkan integriti reka bentuk litar.Tidak mematuhi parameter ini boleh menimbulkan masalah seperti gangguan prestasi atau kerosakan teruk semasa menyelesaikan masalah atau menaik taraf litar canggih.

• Pengaruh Suhu Ambien

Kerentanan induktor kepada tekanan haba memerlukan pemantauan rapi semasa kedua-dua konteks ujian dan operasi.Haba ambien yang berlebihan, ambang biasa ialah 140°F, boleh menyebabkan penurunan induktansi, menjejaskan keupayaan induktor untuk berfungsi dengan berkesan.Kesan ini mungkin dinyatakan dalam talian pemasangan berkuasa tinggi atau semasa ujian intensif yang berpanjangan.Penyejukan paksa dan pengudaraan yang lebih baik digunakan untuk mengurangkan pengumpulan haba dalam persediaan makmal dan industri.Langkah-langkah ini membantu mengekalkan ukuran yang tepat.

• Gangguan dan Susun Atur Elektromagnet

Organisasi spatial yang betul bagi induktor dalam litar adalah penting untuk meminimumkan gangguan elektromagnet.Kedekatan berbilang induktor boleh membawa kepada gandingan bersama, yang mengakibatkan bunyi yang tidak diingini atau kemerosotan prestasi.Mengguna pakai langkah-langkah seperti penjajaran serenjang, pemisahan yang mencukupi, atau menggunakan teknik perisai adalah strategi berkesan yang direkodkan dalam reka bentuk papan litar.Pemodelan elektromagnet digunakan awal dalam reka bentuk susun atur padat untuk meningkatkan keserasian.

Kesimpulan

Induktor gelang warna menyokong prestasi litar dengan menyimpan tenaga, menentang perubahan arus mendadak, menapis isyarat yang tidak diingini dan meningkatkan kestabilan keseluruhan.Jalur warnanya memudahkan pengenalpastian nilai, yang membantu semasa pemasangan, penyelenggaraan dan penggantian.Artikel itu juga menunjukkan bahawa penyahkodan yang betul, pemilihan yang teliti, dan ujian yang betul semuanya diperlukan untuk hasil yang boleh dipercayai.Memahami perkara ini membantu dalam menggunakan induktor cincin warna dengan lebih berkesan dalam kedua-dua aplikasi elektronik asas dan lanjutan.

Soalan Lazim [FAQ]

1. Bagaimanakah seseorang boleh membezakan antara induktor cincin warna dan perintang dengan berkesan?

Induktor gelang warna boleh dikenal pasti melalui salutan hijaunya, bentuk sedikit tirus, dan rintangan yang sangat rendah apabila diukur.Perintang biasanya berwarna biru atau kuning air, mempunyai bentuk silinder seragam, dan menunjukkan nilai rintangan yang lebih tinggi.Multimeter boleh mengesahkan perbezaan, kerana induktor membaca rintangan yang sangat rendah manakala perintang sepadan dengan nilai undiannya.

2. Bagaimanakah induktor cincin warna berbeza dengan ketara daripada induktor berbentuk I?

Induktor gelang warna menggunakan wayar yang lebih nipis dan direka untuk pemprosesan isyarat, penalaan dan penapisan dalam litar kecil.Induktor berbentuk I menggunakan wayar yang lebih tebal, mengendalikan arus yang lebih tinggi, dan digunakan dalam litar kuasa seperti peraturan voltan.Jenis berbentuk I memfokuskan pada pengendalian kuasa, manakala induktor gelang warna memfokuskan pada ketepatan dan saiz padat.

3. Apakah yang membentuk struktur induktor gelang warna?

Induktor cincin berwarna diperbuat daripada gegelung dawai tembaga yang dililitkan di sekeliling teras, selalunya ferit atau udara.Badan mempunyai jalur berwarna yang menunjukkan nilai induktansi dan toleransinya.Reka bentuknya yang padat membolehkannya dimuatkan dengan mudah ke dalam litar sambil mengekalkan prestasi yang stabil.
