Memilih Perintang Penamat Bas CAN yang Tepat: 120Ω dan 0.25W Diterangkan

Menamatkan perintang adalah penting dalam sistem bas CAN kerana ia membantu mengekalkan komunikasi yang stabil dan tepat antara peranti yang disambungkan.Artikel ini menerangkan cara mereka mengurangkan hingar, menghalang pantulan isyarat dan meningkatkan pemulihan isyarat dalam rangkaian.Ia juga membincangkan mengapa perintang 120Ω digunakan sebagai nilai standard untuk penamatan bas CAN dan cara penarafan kuasa yang betul, seperti 0.25W dan 0.5W, mempengaruhi keselamatan, prestasi terma dan kebolehpercayaan jangka panjang.Bersama-sama, topik ini menunjukkan cara pemilihan perintang yang betul menyokong operasi bas CAN yang boleh dipercayai dalam keadaan dunia sebenar.

Katalog

Peranan Perintang Penamat

Menamatkan perintang adalah penting dalam sistem bas CAN kerana ia membantu memastikan komunikasi stabil dan boleh dipercayai.Ia mengurangkan hingar, menghalang pantulan isyarat dan menyokong aliran data yang lancar antara peranti.Perintang ini diletakkan pada kedua-dua hujung bas untuk mengekalkan tingkah laku isyarat yang betul di seluruh rangkaian.

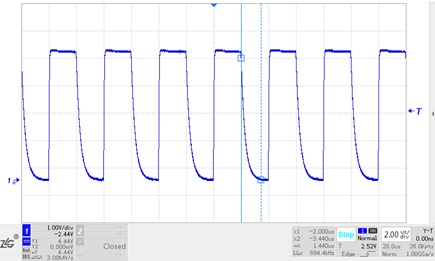

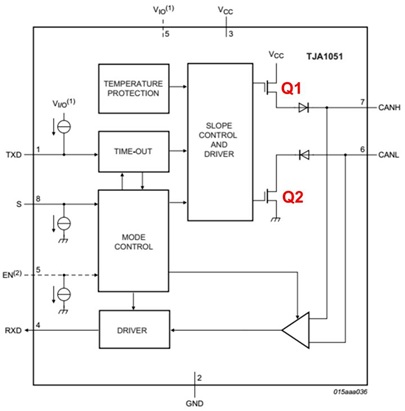

Bas CAN berfungsi menggunakan dua keadaan, dominan dan resesif, berdasarkan perbezaan voltan.Apabila sistem berada dalam keadaan resesif, ia menjadi lebih sensitif kepada bunyi luaran.Gangguan elektrik kecil boleh menyebabkan isyarat yang salah.Perintang yang diletakkan di antara CANH dan CANL membantu menyerap bunyi ini dan memastikan isyarat bersih.Nilai perintang dipilih untuk mengurangkan gangguan sambil mengelakkan kehilangan kuasa tambahan.

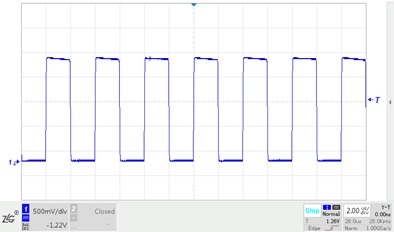

Semasa komunikasi, tenaga boleh terkumpul dalam sistem.Tanpa perintang, tenaga tersimpan ini memperlahankan kembalinya kepada keadaan normal.Menamatkan perintang membantu membebaskan tenaga ini dengan cepat, meningkatkan masa tindak balas.Ujian telah menunjukkan bahawa menambah rintangan yang betul mengurangkan kelewatan dan meningkatkan prestasi sistem, terutamanya dalam rangkaian pantas atau sibuk.

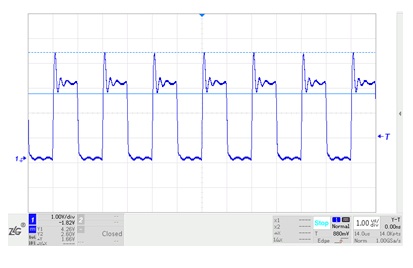

Pantulan isyarat juga boleh berlaku disebabkan masalah galangan atau kabel yang tidak sepadan.Pantulan ini memesongkan isyarat dan menjejaskan ketepatan data.Perintang penamatan sepadan dengan impedans kabel dan menyerap tenaga berlebihan, membantu mengekalkan komunikasi yang jelas.Ini penting dalam sistem yang kompleks seperti kenderaan dan mesin industri.

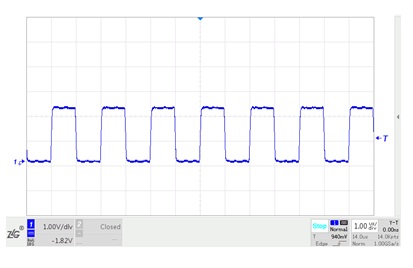

Prestasi yang boleh dipercayai juga bergantung pada pemilihan dan pemasangan komponen yang betul.Perintang mesti mengendalikan tahap kuasa yang diperlukan, terutamanya dalam keadaan yang teruk.Peletakan yang betul dan sambungan selamat diperlukan untuk mengelakkan kegagalan.Mengikuti piawaian seperti ISO 11898 memastikan keserasian dan penyelenggaraan sistem yang lebih mudah.

Kemungkinan kegagalan dipertimbangkan dalam aplikasi sebenar, dan penyelesaian sandaran ditambah untuk meningkatkan kebolehpercayaan.Secara keseluruhan, perintang penamat menyokong keseimbangan kesederhanaan, kecekapan dan kestabilan dalam reka bentuk bas CAN.Penggunaan dunia sebenar selalunya memerlukan pelarasan berdasarkan keadaan, membantu meningkatkan prestasi dalam persekitaran yang berbeza.

Sebab untuk Memilih Perintang 120Ω

Impedans mewakili kesan gabungan rintangan dan reaktans (termasuk komponen kapasitif dan induktif), menggambarkan bagaimana litar menentang aliran arus ulang-alik.Sifat ini menyepadukan tingkah laku elektrik dinamik dan statik dan penting untuk menganalisis tindak balas litar kepada frekuensi isyarat berubah-ubah.Untuk aplikasi komunikasi berkelajuan tinggi, seperti yang dilihat dalam bas Rangkaian Kawasan Pengawal (CAN), penjajaran impedans menjadi penting untuk mengekalkan kejelasan isyarat.Untuk mencapai ini memerlukan pemadanan impedans yang teliti, yang meminimumkan herotan isyarat dengan ketara dan memastikan operasi sistem yang konsisten.

Untuk mengukur impedans ciri kabel bas CAN dengan berkesan, sambungkan kabel kepada penjana gelombang persegi dan perhalusi nilai rintangan luaran sehingga anomali yang kelihatan, seperti deringan bentuk gelombang, berkurangan.Percubaan praktikal menunjukkan bahawa kabel automotif pasangan terpintal biasanya mempunyai impedans berhampiran 120Ω, angka yang dikukuhkan oleh piawaian ISO 11898-2.Kaedah ini mengambil kira faktor seperti jenis penyambung, sifat dielektrik dan geometri kabel, yang mempengaruhi hasil pengukuran di luar model teori.

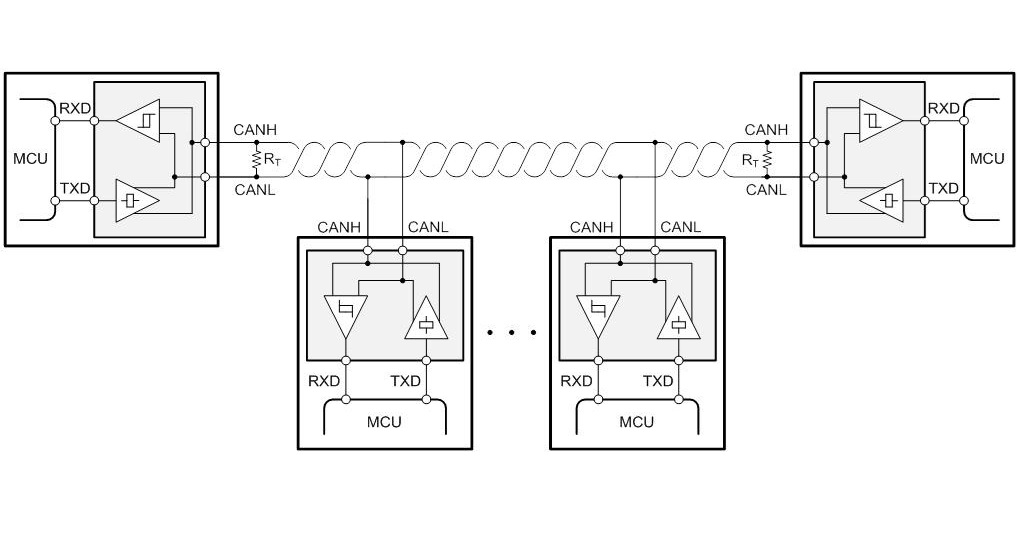

Menggunakan perintang 120Ω disesuaikan untuk memadankan impedans ciri yang terdapat dalam kabel pasangan terpiuh yang integral dengan seni bina bas CAN.Nilai perintang ini memudahkan peralihan isyarat lancar antara nod komunikasi, meminimumkan herotan reflektif dan pengecilan isyarat.Penyeragaman didorong industri perintang ini berpunca daripada penyelidikan dan ujian aplikasi yang meluas, menekankan kedua-dua kebolehpercayaan fungsi dan kesesuaiannya untuk penggunaan automotif dan industri yang luas.Pembinaan dan penggabungan perintang ini juga menyumbang kepada mengurangkan hingar elektromagnet dan mengekalkan pertukaran data yang mantap merentas rangkaian yang kompleks.

Reka bentuk berulang, ujian dan diagnostik digunakan untuk mencari ketidakpadanan impedans.Langkah-langkah ini membantu mengesan kerosakan dan meningkatkan laluan komunikasi.Perintang penamatan diperiksa semasa penyelenggaraan, dan sambungan kabel disahkan untuk memenuhi keperluan 120Ω.Aktiviti ini mencerminkan pergantungan kolektif pada amalan piawai, disokong oleh penyepaduan yang berjaya secara meluas dalam konteks industri yang berbeza.Kelaziman berterusan perintang 120Ω menunjukkan dekad pengetahuan terkumpul dan pengalaman berkongsi merentas sektor kejuruteraan.

Prinsip padanan impedans melangkaui sistem CAN automotif untuk menggabungkan amalan asas dalam teknologi komunikasi berkelajuan tinggi yang lebih luas.Ketidakseimbangan marginal dalam impedans boleh menyebabkan bunyi bising, memesongkan pemasaan isyarat data, atau menjejaskan penyegerakan.Sebagai contoh, amalan berstruktur yang berakar umbi dalam Ethernet atau reka bentuk litar frekuensi radio mendedahkan cara mengekalkan keseragaman impedans memastikan ketersambungan yang mampan dan kesetiaan data yang konsisten.Pelajaran yang diambil daripada domain ini meningkatkan cerapan kejuruteraan ke dalam prestasi yang boleh dipercayai yang didayakan oleh amalan piawai seperti padanan impedans 120Ω.

Penggunaan 120Ω untuk sistem bas CAN menggambarkan gabungan antara model kejuruteraan dan usaha penghalusan empirikal.Walaupun garis panduan menawarkan rangka kerja awal yang berakar umbi dalam ketepatan matematik, ujian amali berulang dan ujian industri memperhalusi prinsip ini untuk menjamin keberkesanan operasi dunia sebenar.Metodologi kejuruteraan yang seimbang tersebut menekankan interaksi antara pandangan jauh yang dikira dan pelaksanaan adaptif, satu dinamik yang penting untuk memupuk penyelesaian yang inovatif dan mampan dalam tetapan praktikal.

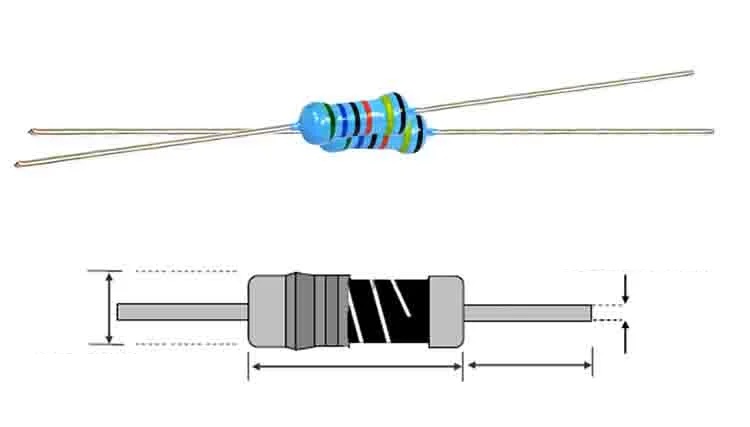

Faedah Memilih Perintang 0.25W

• Mengendalikan Keadaan Kerosakan Dengan Selamat: Perintang 0.25W boleh mengendalikan situasi litar pintas, seperti voltan pendek ke lebih tinggi.Ia boleh menguruskan haba yang dihasilkan dengan selamat tanpa gagal.
• Menyokong Pelesapan Kuasa Stabil: Ia boleh mengendalikan sekitar 0.3W semasa kejadian kerosakan ringkas.Ini membantu mengekalkan operasi yang stabil dan mengelakkan kerosakan mengejut pada sistem.
• Keseimbangan Saiz dan Kekuatan yang Baik: Perintang 0.25W menawarkan pengendalian kuasa yang mencukupi sambil kekal padat.Ini menjadikannya sesuai untuk ruang sempit seperti litar automotif.
• Meningkatkan Kebolehpercayaan Terma: Ia mengurangkan risiko terlalu panas.Ini membantu memanjangkan hayat komponen dan mengekalkan prestasi yang konsisten dari semasa ke semasa.
• Penyelesaian Kos Berkesan: Ia menyediakan perlindungan yang mencukupi tanpa meningkatkan kos.Ini menjadikannya praktikal untuk kebanyakan reka bentuk bas CAN standard.
• Menentang Perubahan Suhu: Ia boleh mengendalikan perubahan suhu dalam keadaan dunia sebenar.Ini membantu mengekalkan prestasi yang stabil dalam persekitaran automotif dan perindustrian.

Faedah Penarafan Kuasa Lebih Tinggi (Pilihan 0.5W)

• Margin Keselamatan Tambahan: Perintang 0.5W boleh mengendalikan lebih kuasa, memberikan perlindungan tambahan semasa pancang voltan yang tidak dijangka atau kerosakan yang lebih lama.
• Kebolehpercayaan Jangka Panjang yang Diperbaiki: Perintang berkadar lebih tinggi tahan lebih lama di bawah tekanan.Ini berguna dalam sistem yang berjalan secara berterusan atau menghadapi keadaan yang teruk.
• Lebih Baik untuk Persekitaran Yang Keras: Ia berfungsi dengan lebih dipercayai dalam keadaan haba yang tinggi atau tidak stabil, mengurangkan risiko kegagalan.

Faedah Reka Bentuk Praktikal:

• Padan dengan Keadaan Dunia Sebenar: Walaupun 0.25W selalunya cukup dalam teori, sistem sebenar mungkin menghadapi tekanan yang lebih tinggi.Memilih penarafan yang betul meningkatkan kebolehpercayaan.
• Menyesuaikan diri dengan Perubahan Tidak Dijangka: Reka bentuk dengan beberapa jidar membolehkan sistem mengendalikan perubahan mendadak seperti lonjakan voltan atau pembentukan haba.
• Meningkatkan Ketahanan Sistem Secara Keseluruhan: Pemilihan perintang yang betul membantu memastikan operasi stabil jangka panjang dan mengurangkan isu penyelenggaraan.

Kesimpulan

Menamatkan perintang memainkan peranan penting dalam memastikan komunikasi bas CAN stabil, jelas dan boleh dipercayai.Keupayaan mereka untuk memadankan impedans kabel, mengurangkan pantulan dan meningkatkan pemulihan isyarat menjadikannya perlu untuk prestasi rangkaian yang betul.Artikel itu juga menunjukkan bahawa nilai 120Ω biasa adalah berdasarkan padanan impedans praktikal, manakala penarafan kuasa yang sesuai membantu perintang mengendalikan haba, kerosakan dan keadaan operasi yang berubah-ubah.Memilih perintang penamatan yang betul meningkatkan ketahanan sistem, menyokong operasi yang lebih selamat, dan membantu mengekalkan komunikasi yang konsisten dalam aplikasi automotif dan industri.
