Meneroka Penukar Analog-ke-Digital (ADC)

Penukar analog-ke-digital, atau ADC, ialah litar elektronik yang menukar isyarat analog dunia sebenar kepada data digital.Ia membenarkan isyarat daripada penderia, sumber audio, peranti suhu, sistem tekanan dan input analog lain dibaca oleh pemproses digital, mikropengawal, peranti memori dan sistem komunikasi.

Isyarat analog berubah secara berterusan, manakala sistem digital berfungsi dengan nilai berangka tetap.Oleh sebab itu, ADC diperlukan untuk mengukur input analog pada momen tertentu dan mewakilinya sebagai kod digital.Proses ini membolehkan sistem elektronik menganalisis, menyimpan, menghantar dan mengawal maklumat dunia sebenar.

ADC digunakan dalam banyak aplikasi, termasuk kawalan industri, instrumen perubatan, peralatan audio, sistem pemerolehan data, peranti komunikasi dan elektronik terbenam.Prestasi mereka bergantung bukan sahaja pada resolusi dan kadar pensampelan, tetapi juga pada kualiti isyarat input, voltan rujukan, jam, susun atur dan reka bentuk litar sekeliling.Oleh sebab itu, ADC paling baik difahami sebagai sebahagian daripada rantai isyarat lengkap, bukan hanya sebagai komponen kendiri.

Prinsip Operasi Teras ADC

ADC menukar voltan input analog kepada perkataan digital dengan menggerakkan isyarat melalui rantai pengukuran terkawal yang bertujuan untuk mengekalkan maklumat sambil memastikan sumber ralat yang boleh diramal dalam pemeriksaan.Dalam kerja kejuruteraan sehari-hari, ADC lebih mudah untuk difikirkan sebagai urutan keputusan reka bentuk yang berinteraksi dan bukannya satu "kotak hitam".Lebar jalur, hingar, ketepatan, kependaman dan kuasa akhirnya bersandar antara satu sama lain, dan seni sebenar adalah memilih pertukaran yang masih berkelakuan secara konsisten di bangku simpanan, dalam pengeluaran dan di lapangan.Bahagian di bawah memecahkan rantai itu kepada berperingkat-peringkat dan menyebut mekanisme yang cenderung untuk mendominasi keputusan dunia sebenar.

Anti-Aliasing dan Penyaman Input

Tujuan: Mengurangkan Lipatan Spektrum Sebelum Persampelan

Sebelum pensampelan, spektrum input sengaja dihadkan supaya komponen frekuensi melebihi separuh daripada kadar pensampelan (frekuensi Nyquist, fs/2) tidak dilipat semula ke dalam jalur yang anda benar-benar mengambil berat.Setelah pengalianan berlaku, ia menjadi tidak dapat dibezakan secara matematik daripada kandungan dalam jalur yang sah, itulah sebabnya pemprosesan pasca tidak boleh "membuat asal" dengan pasti.

Apabila aliasing muncul, ia selalunya kelihatan mengelirukan "nyata" pada plot: taji yang tidak dijangkakan taji, nada yang kelihatan stabil atau bunyi yang kelihatan mempunyai bentuk.Pengalaman itu cenderung mengubah cara orang melihat bahagian hadapan, kurang sebagai formaliti, lebih sebagai pagar untuk pengukuran yang boleh dipercayai.

Perlaksanaan Praktikal dan Pilihan Reka Bentuk

Pelaksanaan biasa termasuk penapis RC aktif, rangkaian RC pasif dan penapis kapasitor tersuis yang disegerakkan dengan jam pensampelan.Pilihannya jarang didorong oleh tindak balas frekuensi yang ideal sahaja;ia biasanya didorong oleh cara input ADC disampel secara fizikal dan betapa memaafkan sumber dan pemacu sebenarnya.

Banyak ADC membentangkan beban input dinamik kerana kapasitor pensampelan disambungkan secara berkala kepada input.Tindakan menukar itu bermakna penapis tidak melihat beban statik dan ADC tidak melihat sumber terkondisi sempurna;kedua-dua peringkat mempengaruhi satu sama lain dengan cara yang boleh menjadi halus sehingga diukur.

Penapis boleh kelihatan betul dalam simulasi atau apabila diukur secara bersendirian, namun berprestasi rendah sebaik sahaja disambungkan ke ADC kerana pemandu tidak dapat menyelesaikan kapasitor pensampelan dengan cukup cepat.Detik kesedaran yang biasa ialah melihat sumber gelombang sinus yang bersih menghasilkan herotan yang tidak dijangka, riak bergantung kod kecil atau harmonik yang tidak ada sebelum ADC dipasang.

• Senarai Disatukan: Perkara yang Lazimnya Mendorong Pilihan Penapis

• Kaedah pensampelan input dan pemuatan kapasitor tersuis yang berkesan

• Kekuatan pemacu, impedans sumber dan margin penetapan merentas frekuensi

• Peralihan fasa yang dibenarkan dan tingkah laku kelewatan kumpulan untuk aplikasi

• Kepekaan terhadap toleransi komponen dan hanyutan suhu

• Berapa banyak pembersihan yang dirancang untuk penapisan digital selepas pensampelan berlebihan

Trade-Off: Lebar Jalur lwn. Penyelesaian lwn. Gelagat Fasa

Tindak balas laluan rendah yang lebih tajam boleh menekan tenaga luar jalur dengan lebih agresif, tetapi ia sering membawa peningkatan anjakan fasa, lebih banyak kelewatan kumpulan dan masa penyelesaian yang lebih lama.Kesan sampingan tersebut boleh menjadi faktor pengehad apabila penukar diminta untuk mengukur input yang berubah pantas atau kepada saluran pemultipleks.

Untuk pemerolehan data ketepatan, banyak pasukan akhirnya memilih penapis pesanan sederhana yang mudah dipandu dan diselesaikan dengan bersih, kemudian bersandar pada pensampelan berlebihan dan penapisan digital untuk mengurangkan baki komponen yang tidak diingini.Laluan itu boleh merasakan kurang "buku teks sempurna", namun ia cenderung lebih tenang untuk disahkan dan lebih mudah untuk mengekalkan kestabilan merentas suhu dan penyebaran pengeluaran.

Tingkah laku berulang merentasi toleransi sebenar selalunya mengatasi ketajaman teori, terutamanya apabila rantai isyarat perlu berkelakuan dengan cara yang sama pada permulaan sejuk, pada rendam panas dan selepas penuaan komponen.

Operasi Sampel-dan-Pegang (S/H).

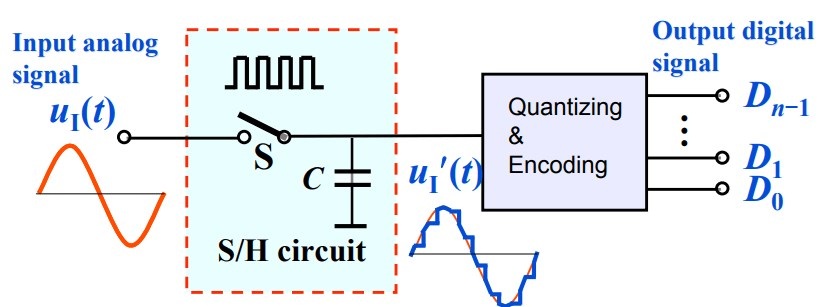

Tujuan: Pegang Input Masih Semasa Penukaran

Bahagian hadapan sampel-dan-tahan menangkap input pada masa yang ditetapkan dan menyimpannya pada kapasitor supaya logik penukaran dalaman melihat voltan yang stabil.Tanpa tindakan penahanan itu, penukar secara berkesan mengejar input bergerak, dan output akhirnya mencerminkan kedua-dua amplitud dan ketidakpastian masa.

Apabila input berubah dengan cepat, walaupun ketidakpastian kecil dalam segera pensampelan boleh kelihatan seperti bunyi tambahan atau herotan yang tidak dijangka.Itu boleh mengecewakan dalam reka bentuk berprestasi tinggi kerana output digital kelihatan sibuk walaupun sumber analog dipercayai bersih.

Bukan Ideal Utama dan Mengapa Ia Penting

Senarai Disatukan: Tiga Kelakuan Yang Lazimnya Menjelaskan "Ralat Misteri"

• Masa pemerolehan (penyelesaian)

• Terkulai (tahan kebocoran)

• Kegelisahan apertur (ketidakpastian masa)

Masa Pemerolehan (Penyelesaian): Tempat Kekuatan Pemacu Terdedah

Kapasitor pensampelan mesti mengecas ke tahap input dalam tetingkap pemerolehan yang tersedia.Jika pemandu terlalu lemah atau impedans sumber terlalu tinggi, kapasitor tidak mendap sepenuhnya dan kod yang terhasil beralih dengan cara yang berat sebelah dan bukannya bunyi rawak semata-mata.

Ralat sering meningkat dengan kekerapan input, dan ia boleh menjadi lebih jelas apabila memultiplekskan saluran kerana kapasitor pensampelan mesti "melompat" lebih jauh antara sampel berturut-turut.Isu ini sering muncul apabila satu saluran berfungsi dengan betul dengan sendirinya, tetapi ketepatan berkurangan apabila perbezaan voltan antara saluran menjadi lebih besar.

Terkulai (Tahan Kebocoran): Pereputan Kecil, Akibat Nyata

Semasa tempoh penahanan, arus bocor perlahan-lahan menyahcas kapasitor, menyebabkan sedikit pereputan dalam voltan yang ditahan.Ini cenderung lebih penting dalam penukar yang lebih perlahan atau dalam seni bina yang masa penukarannya cukup lama untuk pereputan berhenti menjadi diabaikan.

Jitter Apertur: Apabila Ketidaksempurnaan Jam Menjadi Ralat Voltan

Ketidakpastian dalam masa pensampelan bertukar terus kepada hingar voltan yang berkadar dengan kadar slew input.Dalam senario berkelajuan tinggi, resolusi tinggi, ini sering menjadi faktor pengehad, dan ia boleh berasa berlawanan dengan intuitif: menambah bit nominal tidak membantu jika ketidakpastian jam menguasai belanjawan ralat.

Apabila mensampel gelombang sinus yang pantas, meningkatkan kualiti jam boleh meningkatkan peleraian yang berkesan lebih daripada menukar ADC, kerana hingar yang didorong oleh jitter menurun walaupun kiraan bit lembaran data penukar kekal sama.

Implikasi Peringkat Sistem: Pemandu Berkelakuan Seperti Sebahagian daripada Penukar

"Prestasi ADC" Selalunya Bermaksud "Prestasi Bahagian Depan."

Dalam perkakasan yang digunakan, prestasi ADC yang diperhatikan selalunya bergantung pada peringkat pemacu analog dan bukannya penukar sahaja.Jika pemandu tidak dapat menyelesaikan dengan cepat dan mengekalkan herotan yang rendah ke dalam rangkaian pensampelan ADC, nombor lembaran data boleh kekal di luar jangkauan walaupun ADC beroperasi secara teknikal dengan betul.

Senarai Disatukan: Elemen Pemacu Biasa Yang Membentuk Hasil

• Peringkat op-amp atau penimbal

• Transformer

• Rangkaian antara muka penderia

• Pemacu ADC khusus atau penguat pembezaan sepenuhnya

Bagaimana Pasukan Mengurangkan Kejutan Semasa Pengesahan

Pendekatan yang boleh dipercayai adalah untuk menganggap pemacu input, penapis anti-alias dan S/H sebagai satu gabungan hujung hadapan dan mengesahkannya bersama-sama menggunakan langkah isyarat kes terburuk dan sudut suhu.Pemikiran itu cenderung untuk mengurangkan penyahpepijatan peringkat akhir di mana data digital "kelihatan salah" tetapi punca utama adalah penyelesaian analog.

Kuantiti: Memetakan Nilai Analog kepada Kod Diskret

Model Kuantiti Ideal dan Saiz LSB

• Keputusan Diskret daripada Tahap Analog yang Dipegang

Kuantiti memetakan nilai analog yang dipegang kepada salah satu daripada 2^N kod diskret untuk N-bit ADC.Dengan rujukan skala penuh Vref, lebar kod yang ideal (satu bit paling tidak ketara) ialah:

LSB = Vref / 2^N

• Ralat Wujud Walaupun dalam Model Ideal

Oleh kerana nilai antara sempadan kod tidak dapat diwakili dengan tepat, kuantisasi memperkenalkan ralat yang wujud.Dalam model ideal, ralat itu dihadkan dalam ±0.5 LSB.

Tafsiran Praktikal: Resolusi Bukan Perkara yang Sama dengan Ketepatan

• Dua Soalan Yang Mengelirukan dalam Perbincangan Spesifikasi

Saiz LSB menjawab "seberapa halus langkah-langkah itu," manakala ketepatan bergantung pada jarak ambang peralihan kod dengan lokasi yang dimaksudkan dan sejauh mana ia kekal dari semasa ke semasa.

• Perkara yang Cenderung Salah dalam Reka Bentuk Sebenar

Masalah selalunya bermula apabila reka bentuk dibina di sekitar pengiraan bit sahaja manakala kestabilan rujukan, bunyi bising dan penyelesaian bahagian hadapan dianggap sebagai ikutan.Hasilnya boleh menjadi data keluaran yang kelihatan sangat berbutir namun gagal untuk kekal betul dengan pasti di bawah keadaan operasi yang realistik.

• Sumber Kekecewaan yang Senyap tetapi Biasa

Apabila output berangka kelihatan stabil tetapi hanyut dengan keadaan suhu atau beban, ia biasanya bukan "keanehan digital".Ia adalah ekosistem analog, tingkah laku rujukan, gandingan, penetapan margin, ditunjukkan melalui aliran kod.

Contoh (Nilai Sama, Pemetaan Lebih Jelas)

• Mengira Saiz Langkah

Dengan Vref = 8 V dan N = 3, LSB = 1 V.

• Senarai Disatukan: Tong Kod Ideal

- 0–1 V → 000
- 1–2 V → 001
- 2–3 V → 010
- 3–4 V → 011
- 4–5 V → 100
- 5–6 V → 101
- 6–7 V → 110
- 7–8 V → 111

• Maksud "Menukar Dekat Sempadan" Biasanya

Dalam persediaan ujian, nilai berhampiran peralihan (contohnya, hampir 3.0 V) sering bertukar-tukar antara kod bersebelahan apabila hingar input, hingar rujukan atau jitter hadir.Togol itu bukan kecacatan secara automatik;ia selalunya merupakan penunjuk yang jujur ​​bahawa jumlah hingar sistem adalah mengikut susunan sebahagian kecil daripada LSB.

Pengekodan dan Penghantaran Output Digital

Daripada Keputusan Dalaman kepada Data Boleh Digunakan

• Mengubah Pilihan Kod menjadi Perkataan Boleh Diangkut

Selepas pengkuantitian, pengekodan mengeluarkan kod yang dipilih sebagai perkataan binari atau aliran bit bersiri.Langkah ini selalunya terasa mudah sehingga penyepaduan bermula, kerana perincian antara muka membentuk pemasaan, kependaman dan integriti data dengan cara yang perisian sahaja tidak boleh selalu ditutup.

• Senarai Disatukan: Pertimbangan Integrasi Bersama

- Format output: binari lurus, pelengkap dua, binari mengimbangi

- Jenis antara muka: SPI, selari, LVDS, JESD204

- Kekangan sistem: penutupan masa, belanjawan kependaman, integriti data dan sensitiviti ralat bit

- Isu berbilang jam: lintasan domain jam dan strategi penyegerakan

- Realiti reka letak: pembumian, kembalikan laluan semasa dan integriti isyarat

• Tempat "Penyahpepijat ADC" Bertukar Menjadi "Penyahpepijatan Digital"

Dalam kebanyakan sistem, penukaran itu sendiri adalah baik, tetapi interaksi domain jam, pilihan pembumian atau pemasaan antara muka marginal mencipta gejala yang kelihatan seperti bunyi analog.Itu boleh menjadi fasa yang merendah-rendahkan sesuatu projek kerana pembetulan itu mungkin hidup dalam penghalaan, penamatan atau disiplin pokok jam dan bukannya dalam tetapan ADC.

Wawasan Praktikal: Kebersihan Digital Mengekalkan Gelagat Analog

• Bunyi Digital Boleh Bocor ke Belakang

Walaupun pengekodan dan pengangkutan adalah digital, susun atur yang buruk atau arus balik digital yang bising boleh berganding dengan hujung hadapan analog dan mengurangkan prestasi berkesan.

• Perkara yang Cenderung Ditumpukan oleh Ulasan Reka Letak Berpengalaman

Mengasingkan laluan pulangan di mana sesuai, mengawal impedans di mana ia sebenarnya penting, dan menggunakan strategi pembumian yang berdisiplin selalunya memulihkan ENOB yang boleh diukur.Ini boleh memuaskan dalam amalan kerana ia meningkatkan tingkah laku asli perkakasan dan bukannya bergantung pada penapisan hiliran untuk menyembunyikan kelemahan.

Penyimpangan Dunia Sebenar daripada Keluk Pemindahan Ideal

Terma Ralat Utama

• Senarai Disatukan: Sisihan Lengkung Pemindahan Biasa

- Ralat mengimbangi: anjakan hampir berterusan keluk pemindahan

- Ralat perolehan: ralat cerun yang menskalakan output berbanding ideal

- Ketaklinearan integral (INL): sisihan fungsi pemindahan sebenar daripada garis lurus

- Ketaklinearan pembezaan (DNL): sisihan setiap lebar kod daripada 1 LSB;DNL besar boleh mencipta kod yang hilang

• Bagaimana Ini Muncul di Luar Helaian Data

Ralat mengimbangi dan mendapatkan sering kali terasa "boleh diurus" kerana ia kelihatan seperti anjakan global, manakala INL/DNL boleh berasa lebih degil kerana ia memesongkan bentuk fungsi pemindahan dan boleh berubah secara halus mengikut kod dan keadaan operasi.

Mengapa Ralat Ini Penting dalam Amalan

• Memadankan Jenis Ralat dengan Kesakitan Aplikasi

Bukan idealiti ini mempengaruhi sama ada ADC berkelakuan baik untuk pengukuran ketepatan, gelung kawalan atau analisis spektrum.Ralat offset dan gain selalunya boleh dibetulkan melalui penentukuran, manakala INL/DNL dan kesan seperti hingar (jitter, hingar haba, hingar rujukan) cenderung untuk menetapkan had yang tidak dipadamkan oleh penentukuran.

• Pandangan Berasaskan Penentukuran

Penentukuran boleh membetulkan anjakan sistematik, tetapi ia tidak boleh mengalih keluar mekanisme herotan atau ambang yang tidak stabil.Keputusan biasa ialah penentukuran berfungsi paling baik apabila sistem sudah stabil.

Sudut Pandangan Teras: ADC Berkelakuan Seperti Sistem, Bukan Satu Talian Spec

• Mengapa “N Bits at fs” Meninggalkan Terlalu Banyak

Menggambarkan ADC hanya sebagai "N bit pada sampel fs sesaat" terlepas kekangan yang menentukan berapa banyak maklumat yang boleh digunakan yang sebenarnya anda perolehi.Rantaian penuh membentuk hasil: penapisan anti-alias, pemacu dan penyelesaian ke dalam S/H, integriti jam, gelagat rujukan dan lineariti penukar.

• Senarai Disatukan: Perkara yang Biasanya Menetapkan Siling Prestasi Boleh Digunakan

- Tingkah laku penapis anti-alias di bawah pemuatan sebenar

- Pemacu menyelesaikan dan herotan ke dalam rangkaian pensampelan

- Jitter jam dan kualiti pengedaran

- Rujukan hingar, hanyut dan laluan gandingan

- Tingkah laku INL/DNL merentas kod dan suhu

• Prestasi Medan Kuat yang Selalunya Ada Kesamaan

Sistem yang berkelakuan baik di luar makmal lazimnya ialah sistem yang kekangan dianggap awal, disahkan dengan rangsangan realistik (langkah, isyarat berbilang nada, sapuan suhu) dan dipertingkatkan melalui lelaran di bahagian hadapan dan bukannya cuba "membetulkannya kemudian" setelah format output digital dan jadual penyepaduan sudah dikunci.

Jenis Seni Bina ADC dan Tempat Ia Paling Sesuai

Seni bina ADC selalunya dikumpulkan mengikut apa yang sebenarnya dikuantisasi.

ADC terus menterjemah voltan masukan terus ke dalam kod digital dengan membandingkan voltan itu terhadap tahap rujukan.

ADC tidak langsung mengambil laluan yang lebih bulat: mereka mula-mula menukar voltan kepada kuantiti perantaraan, selalunya masa, cas atau kekerapan, dan kemudian mendigitalkan hasil perantaraan itu.

Perbezaan ini menjadi jelas semasa ujian sebenar.Bunyi dalam pembumian, hanyutan rujukan daripada suhu, hingar fasa jam dan gangguan daripada talian kuasa semuanya boleh menjejaskan laluan isyarat.Dalam keadaan ini, pilihan antara penukaran langsung dan tidak langsung sering menentukan jenis ralat yang muncul semasa penyahpepijatan.Seni bina ADC mempengaruhi lebih daripada spesifikasi lembaran data, kerana ia juga menentukan ralat yang dikurangkan dan yang kekal kelihatan.

Kaedah tidak langsung biasanya menukar daya pengeluaran untuk kemantapan.Dengan menyepadukan, mengumpul atau mengira dari semasa ke semasa, bunyi jalur lebar secara semula jadi lancar dan boleh menyekat gangguan berkala dengan kuat.Tingkah laku itu berasa meyakinkan dalam sistem di mana ketepatan mesti kelihatan sama sepanjang saat dan minit, bukan sahaja dalam mikrosaat.

Kaedah langsung, sebaliknya, bergantung pada pembuatan keputusan yang cepat.Geseran praktikal mereka cenderung datang daripada penyelesaian rujukan, ketidakpastian pembanding, dan integriti proses pensampelan input dan bukannya purata jangka panjang.

Cara yang berguna untuk merangka keluarga ADC langsung adalah dengan bertanya dua soalan: berapa banyak perbandingan berlaku bagi setiap sampel, dan berapa banyak litar yang direplikasi untuk menjadikannya berlaku.Denyar, SAR dan gaya langsung lain mendarat pada jawapan yang berbeza, dan jawapan tersebut diterjemahkan ke dalam corak perbelanjaan yang berbeza dalam kawasan silikon, kuasa, kependaman dan bajet bunyi.Sistem moden juga membina idea ini dengan saluran paip (berperingkat, pengkuantitian pemprosesan tinggi) dan pendekatan sigma-delta (oversampling dengan pembentukan hingar), biasanya kerana pasukan cuba mencapai titik kelajuan lawan ketepatan tertentu tanpa mengetahui lewat dalam jadual bahawa tombol "mudah" sebenarnya menggerakkan tiga tombol lain sekaligus.

• Penukar denyar: banyak perbandingan serentak, dengan perkakasan pendua dan sakit kepala yang sepadan.

• Penukar SAR: satu pembanding digunakan semula merentas jujukan perbandingan, dengan masa penukaran yang berkembang dengan peleraian.

• Penukar dwi-cerun: amplitud bertukar menjadi selang masa yang boleh dikira dengan jam, dengan kestabilan yang kuat dan penolakan gangguan tetapi kemas kini yang lebih perlahan.

• Seni bina saluran paip: pengkuantitian berperingkat yang bertujuan untuk pemprosesan yang tinggi.

• Seni bina Sigma-delta: pensampelan berlebihan serta pembentukan bunyi yang bertujuan untuk ketepatan tinggi dalam lebar jalur.

ADC Denyar (Penukaran Selari Penuh)

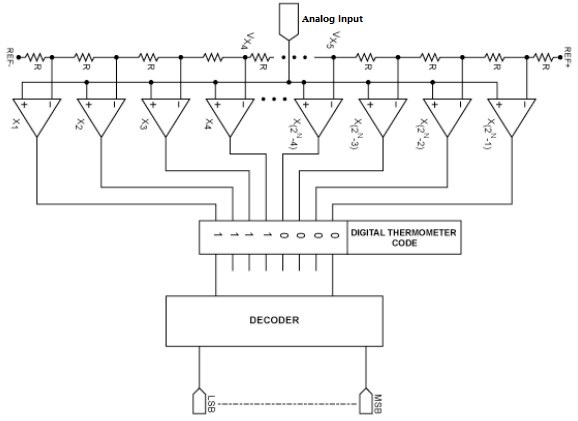

ADC denyar menyelesaikan penukaran pada dasarnya dalam satu peristiwa keputusan dengan membandingkan input terhadap bank ambang secara selari.Denyar N-bit biasanya menggunakan pembanding 2^N − 1, tangga rujukan (selalunya rentetan perintang atau rangkaian yang setara), dan pengekod yang menukar output pembanding gaya termometer kepada perkataan binari.Oleh kerana semua perbandingan berlaku serentak, kependaman kekal sangat rendah dan hanya menjejaki resolusi dengan lemah.Sifat itu menjadikan reka bentuk denyar berasa hampir "mudah" dalam rantaian pensampelan jalur lebar yang sangat lebar, gelung kawalan pantas dan penerima komunikasi berkelajuan tinggi yang kelewatan boleh dilihat dengan menyakitkan.

Rang undang-undang itu perlu dibayar sebagai pertumbuhan perkakasan eksponen.Setiap bit tambahan hampir menggandakan kiraan pembanding, dan itu melata ke kawasan mati yang lebih besar, kuasa yang lebih tinggi, dan lebih banyak kapasitansi input yang dibentangkan kepada sumber isyarat.Dalam amalan, pemuatan input itu berhenti menjadi spesifikasi abstrak dan menjadi kekangan peringkat papan: pemacu yang lebih kuat, penamatan berhati-hati, dan penghalaan impedans terkawal yang singkat sering menjadi perbezaan antara input frekuensi tinggi yang bersih dan yang tumpul atau diherotkan secara misteri.

Ketidakpadanan adalah satu lagi realiti kilat yang tidak dapat dielakkan.Dengan begitu banyak pembanding, variasi mengimbangi bukan kes sudut;pada resolusi yang lebih tinggi ia menjadi keadaan operasi biasa.Jika tiada penentukuran, ketidakpadanan muncul sebagai ralat kod.Jika penentukuran ditambah, maka kerumitan penentukuran dan tingkah laku permulaan menjadi sebahagian daripada keperibadian sistem, sesuatu yang reka bentuk yang lebih luas mesti bertolak ansur dan bukannya mengabaikan.Akibatnya, pasukan biasanya menyimpan kilat di wilayah di mana lebar jalur menguasai perbualan dan resolusi boleh kekal sederhana, kerana cuba memaksa resolusi tinggi semata-mata melalui perkakasan selari penuh cenderung berasa seperti membayar faedah kompaun.

Satu nuansa praktikal ialah prestasi denyar jarang ditentukan hanya oleh tatasusunan pembanding.Sebaik sahaja kadar pensampelan meningkat, pengedaran rujukan, kestabilan pengekod dan gandingan hingar substrat sering mengambil alih sebagai sumber masalah sebenar.Reka bentuk yang tahan dengan baik cenderung menganggap rangkaian rujukan dan persekitaran pensuisan digital sebagai masalah analog dengan akibat analog, bukan sebagai butiran pelaksanaan "hanya digital" yang boleh dibersihkan kemudian.

ADC Daftar Penghampiran Berturut-turut (SAR ADC)

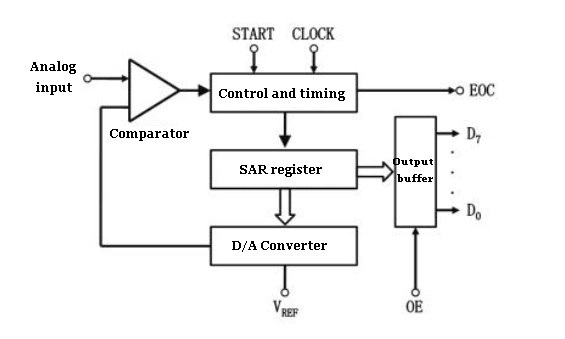

ADC SAR mendigitalkan dengan menjalankan carian binari menggunakan satu pembanding, rangkaian sampel dan tahan dan DAC dalaman, biasanya DAC kapasitif kerana ia memadankan padanan yang baik dengan kuasa statik yang rendah.Selepas persampelan input, logik SAR secara tentatif menegaskan MSB, DAC menghasilkan voltan percubaan, dan pembanding memutuskan sama ada input sampel berada di atas atau di bawah percubaan itu.Keputusan dikekalkan, bit seterusnya diuji, dan ini berulang sehingga semua N bit diselesaikan.

Menggunakan semula satu pembanding dan satu DAC mengekalkan kawasan dan kuasa jauh di bawah ADC denyar pada resolusi yang sama.Penukar SAR juga disepadukan dengan bersih ke dalam reka bentuk isyarat campuran kerana logik digitalnya padat dan tingkah laku pensampelan mereka boleh diuruskan dengan rapi.Untuk kebanyakan penderia terbenam dan laluan pemerolehan data, SAR akhirnya merasakan pilihan yang paling tidak dramatik: resolusi yang mencukupi untuk mewakili ukuran sebenar, kelajuan yang mencukupi untuk pemantauan dan kawalan, dan kuasa yang tidak mencetuskan hujah hayat bateri.

Masa penukaran berkembang secara kasar dengan N kerana satu perbandingan dilakukan setiap bit, ditambah dengan masa penyelesaian yang diperlukan untuk DAC dan pembanding.Penskalaan ini menjadi sangat ketara semasa dibawa ke atas.Apabila pasukan menolak kadar pensampelan dan melihat kehilangan kod atau herotan, punca selalunya bukan mesin keadaan SAR;ia adalah penyelesaian DAC yang tidak lengkap atau masa pemerolehan yang tidak mencukupi untuk kapasitor pensampelan.Keupayaan pemacu input ialah "kekangan senyap" yang kerap.Pilihan kecil yang kelihatan tidak berbahaya, seperti perintang siri yang lebih besar ditambah untuk perlindungan, boleh memperlahankan pengecasan rangkaian pensampelan dan mencipta ralat perolehan atau herotan harmonik pada frekuensi input yang lebih tinggi.Kumpulan yang secara konsisten mendapat prestasi boleh diramal biasanya masa pemerolehan belanjawan secara eksplisit dan mengesahkannya terhadap impedans sumber kes terburuk, suhu dan toleransi rujukan, dan bukannya mempercayai nilai nominal.

Faktor pengehad yang mendominasi kebanyakan reka bentuk SAR adalah konkrit dan boleh diuji:

• DAC penyelesaian dan kelinearan.

• Kebisingan pembanding dan sepakan balik.

• Kestabilan rujukan di bawah beban dinamik.

• Kesan jitter jam pada input sampel.

Satu tabiat reka bentuk yang cenderung untuk mengurangkan kejutan adalah menganggap rujukan sebagai rel bekalan analognya sendiri, lengkap dengan penghalaan, penyahgandingan dan analisis sementara yang berdisiplin.Penukaran SAR menolak caj semula ke dalam rujukan semasa setiap percubaan bit, dan maklum balas itu boleh mengempiskan emosi dalam makmal apabila ia menyamar sebagai bunyi "rawak" sehingga seseorang akhirnya menyiasat pin rujukan dengan betul.

ADC Dwi Cerun (Menyepadukan, Penukaran Berasaskan Masa)

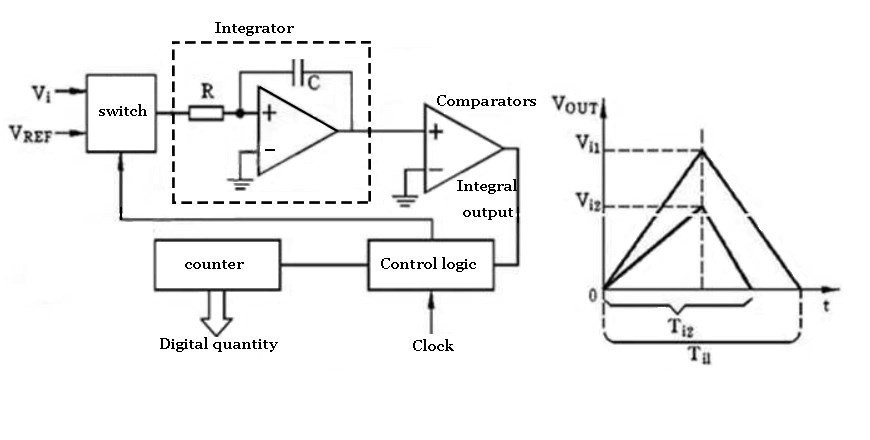

ADC dwi-cerun menukar voltan kepada masa.Ia menyepadukan input untuk selang tetap, kemudian menyepadukan rujukan kekutuban bertentangan sehingga output penyepadu kembali kepada sifar.Tempoh fasa kedua itu (nyahintegrasi) adalah berkadar dengan input purata sepanjang fasa pertama.Kaunter mengukur selang penyahintegrasian menggunakan jam yang stabil, dan kiraan menjadi output digital.

Rayuannya ialah penyepaduan secara semula jadi melakukan purata.Bunyi rawak mengecut dengan tetingkap purata, dan gangguan berkala boleh ditolak dengan kuat apabila masa penyepaduan diselaraskan dengan gandaan integer bagi tempoh utama.

Contoh tetingkap segerak sesalur biasa: 20 ms untuk 50 Hz, 16.67 ms untuk 60 Hz, atau gandaan integer sama ada.

Inilah sebabnya mengapa penukar dwi-cerun mempunyai sejarah yang panjang dalam instrumen ketepatan seperti multimeter digital: ia kekal stabil walaupun persekitaran pengukuran secara elektrik tidak kemas.Di bangku dan dalam kandang lapangan, keupayaan untuk menyekat dengungan talian tanpa penapisan yang rumit selalunya menjimatkan lebih banyak masa kejuruteraan daripada mengejar peningkatan kecil dalam resolusi mentah.

Pertukarannya ialah responsif.Kedua-dua penyepaduan dan nyahintegrasi menggunakan masa nyata dan penukaran biasanya mengambil masa milisaat atau lebih lama.Realiti itu menjadikan dwi-cerun padanan yang buruk untuk isyarat yang berubah pantas, kawalan gelung tertutup yang ketat atau tangkapan bentuk gelombang jalur lebar.Ia bersinar apabila isyarat bergerak perlahan dan matlamatnya ialah purata yang boleh dipercayai.Dalam amalan, ketepatan dwi-cerun bukan sahaja cerita penyepadu;ia bergantung pada kestabilan rujukan, tingkah laku dielektrik kapasitor, arus bocor dan jam pemasaan.Reka bentuk yang dilaksanakan dengan baik memilih komponen dan tetingkap pemasaan yang memastikan sumber ralat ini boleh diramal, dan mereka menerima kadar kemas kini yang lebih perlahan sebagai kos pengukuran praktikal yang kekal konsisten melalui perubahan suhu dan gangguan elektrik.

Dari perspektif yang lebih luas, dwi-cerun bukanlah tentang memenangi pertandingan pemasaran "peleraian tinggi" dan lebih banyak tentang memelihara integriti pengukuran.Apabila kebolehulangan dan imuniti gangguan adalah perkara yang pemilik sistem sebenarnya mengambil berat tentang, menghabiskan masa tambahan untuk menyepadukan selalunya adalah jalan paling mudah untuk keyakinan.

Parameter Teknikal ADC

Keupayaan ADC sering dimampatkan kepada "ketepatan dan kelajuan", namun pemilihan sebenar biasanya ditentukan oleh apa yang berlaku sebaik sahaja penukar dibenamkan dalam rantai isyarat lengkap.Jalur lebar bahagian hadapan, dinamik pensampelan, kebersihan rujukan, gelagat jam, pemasaan antara muka dan butiran pelaksanaan PCB secara senyap-senyap boleh menguasai hasil pengukuran akhir.Aliran kerja yang berdisiplin adalah untuk menukar jangkaan aplikasi kepada parameter yang boleh diukur di bangku simpanan dan dipertahankan dalam semakan reka bentuk.

Keperluan gaya senarai yang diterjemahkan dengan baik ke dalam kriteria ADC:

- Perubahan isyarat bermakna terkecil
- Kandungan frekuensi isyarat maksimum
- Kependaman dibenarkan (kawalan tindak balas berbanding kelewatan penimbalan)
- Bajet perkhidmatan pemproses/FPGA, memori dan perisian tegar

Ketepatan: Resolusi Nominal Adalah Petunjuk Permulaan, Bukan Jaminan

Resolusi menerangkan berapa banyak kod keluaran yang berbeza yang boleh dihasilkan oleh ADC.Penukar N-bit yang ideal menyediakan kod 2^N, yang membayangkan saiz LSB yang ideal:

LSB = Julat Skala Penuh / 2^N

Contoh: dengan ADC 8-bit pada julat 5 V, LSB ≈ 5 V / 256 = 19.53 mV.

Dalam paparan makmal, adalah perkara biasa untuk berasa optimistik tentang "sedikit lagi" sehingga plot hingar pertama dan histogram kembali.Apabila hingar rujukan input dan hingar rujukan merentangi berbilang LSB, resolusi nominal tambahan cenderung kelihatan baik di atas kertas sambil menghasilkan sedikit peningkatan dalam butiran sebenar.Pengambilalihan yang tidak selesa (tetapi berguna) ialah lembaga sering memutuskan berapa banyak bit yang sebenarnya anda dapat simpan.

Terma Ralat Yang Menentukan Ketepatan Sebenar (Melebihi Spesifikasi Tajuk)

Helaian data mungkin meringkaskan "ralat penukaran" sebagai sisihan kes terburuk daripada fungsi pemindahan yang ideal, biasanya dinyatakan dalam LSB.Nombor itu ialah hasil gabungan beberapa mekanisme, dan ia membantu untuk memisahkannya kerana ia berkelakuan berbeza di bawah penentukuran, suhu dan masa.

• Ralat Offset

Ralat mengimbangi mengalihkan keseluruhan lengkung pemindahan ke kiri atau kanan.Di bangku simpanan ia muncul serta-merta: input dibumikan yang sepatutnya menghasilkan kod sifar menghasilkan bacaan bukan sifar.Banyak pasukan selesa membetulkannya dengan penentukuran satu mata pada permulaan atau semasa ujian pengeluaran, selagi hanyut mengimbangi ke atas suhu kekal dalam jangkaan dan tidak memaksa penentukuran semula yang kerap.

• Dapatkan Ralat

Ralat perolehan mengubah cerun lengkung pemindahan.Selepas offset dibetulkan, ralat perolehan menjadi lebih jelas: bacaan mungkin kelihatan baik berhampiran sifar tetapi hanyut tinggi atau rendah berhampiran skala penuh.Penentukuran dua mata (hampir sifar dan hampir skala penuh) ialah pendekatan mesra medan tipikal yang mengalih keluar kebanyakan ralat mengimbangi dan memperoleh ralat sambil meninggalkan gelagat kelinearan yang lebih mendalam sebahagian besarnya tidak berubah.Isu ini selalunya lebih mudah untuk dibetulkan kerana ralat perolehan biasanya boleh dilaraskan tanpa mereka bentuk semula bahagian hadapan analog.

• INL (Integral Nonlinearity)

INL menerangkan perlepasan keluk pemindahan daripada garis lurus yang ideal merentasi julat.Ia muncul apabila aplikasi bergantung pada perkadaran yang konsisten, seperti linearisasi penderia, gelung kawalan atau ukuran bentuk gelombang di mana kesetiaan bentuk penting.Kekecewaan praktikal ialah penentukuran dua mata yang mudah tidak "meluruskan" masalah INL;jika INL melebihi apa yang boleh diterima oleh sistem, pilihan biasa ialah:

- Pilih penukar dengan tingkah laku lineariti yang lebih baik
- Kurangkan atau pusatkan semula julat input supaya sistem beroperasi dalam kawasan yang lebih linear
- Gunakan pembetulan digital menggunakan jadual pencirian (dengan masa ujian yang berkaitan dan beban penyelenggaraan)

• DNL (Differential Nonlinearity) dan Kod Hilang

DNL mengukur jarak setiap lebar kod kepada 1 LSB.Apabila DNL berlebihan, sistem boleh mempamerkan kod melekit atau kod yang hilang, yang boleh sangat mengecewakan dalam pengukuran tahap rendah dan dalam ketumpatan kod atau analisis berasaskan histogram.Dalam pengeluaran, ujian histogram sering digunakan untuk membenderakan gelagat kod hilang lebih awal, kerana surih osiloskop yang "kelihatan cukup bersih" masih boleh menutupi kecacatan pengedaran kod.

Resolusi Berkesan (ENOB) dan Bunyi Yang Anda Hadapi Sebenarnya

Pembingkaian ketepatan yang lebih jujur ialah: berapa banyak bit yang boleh digunakan dalam pemasangan sebenar.Bunyi terma, hingar rujukan, hingar kuantisasi dan gandingan digital mengurangkan bilangan bit berkesan (ENOB), selalunya lebih agresif pada frekuensi input yang lebih tinggi.Pada papan isyarat bercampur, penemuan yang kerap dan agak menyakitkan ialah aktiviti digital, tepi GPIO pantas, bas bersiri berkelajuan tinggi, pengawal selia pensuisan, meningkatkan tahap hingar sehingga ADC berkelakuan seolah-olah ia mempunyai bit yang lebih sedikit daripada tajuk lembaran data yang tersirat.Perhatian untuk mengembalikan arus, strategi pembumian dan penghalaan rujukan selalunya menghasilkan peningkatan yang lebih boleh diukur daripada menukar kepada model ADC yang "lebih baik" sedikit.

Penyumbang bunyi gaya senarai dan gandingan yang biasanya memberi kesan kepada ENOB:

- Bunyi terma (perintang hadapan, penguat, impedans sumber sensor)
- Bunyi rujukan dan impedans rujukan
- Kebisingan kuantiti dan ketidakpastian apertur (bergantung kepada frekuensi)
- Gandingan digital melalui laluan darat/pulangan dan rel bekalan
- Pengambilan EMI melalui nod impedans tinggi dan jejak panjang

Kelajuan: Masa Penukaran, Throughput dan Latensi sebagai Soalan Berasingan

Kelajuan sering digambarkan sebagai masa penukaran: kelewatan daripada pensampelan (atau permulaan penukaran) kepada kod keluaran yang sah.Metrik yang penting bergantung pada keperibadian sistem: gelung kawalan mengambil berat tentang kependaman dan penentuan, manakala sistem rekod dan strim mengambil berat tentang daya pemprosesan dan penimbalan yang berterusan.

Perbezaan Kelajuan Dipacu Seni Bina

Masa penukaran berbeza-beza secara dramatik mengikut seni bina ADC, dan pertukaran cenderung muncul dengan cepat setelah kekangan bahagian hadapan analog dan reka letak diakui.

• Flash ADC

Penukar denyar boleh melengkapkan penukaran dalam berpuluh-puluh nanosaat atau kurang.Mereka sesuai dengan senario lebar jalur yang melampau apabila kuasa dan kos boleh diterima.Dalam kerja perkakasan sehari-hari, kebimbangan yang dominan menjadi disiplin susun atur dan kekuatan pemacu input, kerana bahagian hadapan mesti diselesaikan dengan sangat pantas dan parasit berhenti menjadi "butiran kecil."

• SAR (Successive Approximation Register) ADC

ADC SAR selalunya berada dalam jalur tengah yang praktikal, dari mikrosaat hingga ratusan nanosaat dalam bahagian berprestasi lebih tinggi.Mereka juga memperkenalkan kekangan dunia sebenar yang biasa: input biasanya disampel oleh rangkaian kapasitor tersuis.Sumber isyarat mesti mengecas kapasitor pensampelan dalam tetingkap pemerolehan, atau reka bentuk mesti menambah penguat penimbal dan/atau rangkaian RC.Banyak isu yang pada mulanya kelihatan seperti "Ketaklinieran ADC" ternyata tidak lengkap diselesaikan pada saat pensampelan, yang boleh menjengkelkan sehingga masa pemerolehan dan impedans sumber ditulis dan diperiksa.

• ADC Dwi Cerun (Menyepadukan).

ADC dwi-cerun biasanya berpuluh hingga ratusan milisaat setiap penukaran, dan ia boleh memberikan penolakan kuat terhadap gangguan berkala (terutamanya 50/60 Hz) apabila dikonfigurasikan dengan sewajarnya.Mereka sering dipilih untuk ukuran gaya instrumentasi yang perlahan dan ketepatan tinggi di mana kependaman diterima dan kebolehulangan dinilai.

Kadar Pensampelan Mesti Padan dengan Lebar Jalur dan Gelagat Penyelesaian

Memilih "sampel sesaat" bukan sekadar latihan Nyquist.Bahagian hadapan analog mesti mengendap pada ketepatan yang diperlukan sebelum peristiwa pensampelan.Jika sasarannya ialah, sebagai contoh, 0.5 LSB mendap dalam sistem resolusi tinggi, masa penyelesaian boleh menjadi faktor pengehad walaupun teras ADC cukup pantas.Tabiat reka bentuk yang boleh dipercayai ialah menganggap keseluruhan rangkaian input sebagai sebahagian daripada belanjawan masa dan bukannya sesuatu untuk "ditala kemudian," kerana kejutan penyelesaian peringkat lewat cenderung mencetuskan kerja semula yang tergesa-gesa dan tidak selesa.

Elemen gaya senarai yang tergolong dalam belanjawan penetapan/masa:

- Galangan keluaran penderia dan sebarang rangkaian perlindungan
- Komponen penapis anti-alias dan pemalar masanya
- Pemultipleks pada rintangan dan tingkah laku suntikan cas
- Jalur lebar penguat penimbal, kadar slew dan pemulihan
- Tingkap pemerolehan ADC dan ciri kapasitor pensampelan

Julat Input, Polariti dan Lebar Jalur Depan (Cara ADC Memenuhi Isyarat Sebenar)

Julat input dan kekutuban, unipolar lwn. bipolar, satu hujung lwn. pembezaan, mentakrifkan cara ADC melekat pada persekitaran isyarat.Input pembezaan boleh mengurangkan kepekaan kepada hingar mod biasa dan meningkatkan keteguhan dalam tetapan bising elektrik, tetapi ia juga memaksa pemeriksaan berhati-hati terhadap had mod biasa, ayunan output penguat dan tingkah laku perlindungan input.

Jalur lebar bahagian hadapan sering dipandang remeh.Walaupun isyarat minat adalah "perlahan", tepi pantas, gangguan atau pensampelan berganda boleh menuntut lebar jalur yang luas supaya isyarat itu diselesaikan dengan cepat dan boleh diramalkan.Dengan saluran berganda, kesan memori saluran ke saluran dan perkongsian caj boleh memesongkan bacaan melainkan rangkaian direka bentuk untuk memulihkan antara sampel;kali pertama ini muncul, ia boleh berasa seperti sistem "berhantu", tetapi ia biasanya hanya dinamik pengecasan yang jujur.

Voltan Rujukan: Penambat Kestabilan Di Sebalik Setiap Kod

Rujukan mentakrifkan skala setiap kod output, dan tingkah lakunya sering menentukan sama ada penentukuran kekal bermakna merentas suhu dan masa.Jika rujukan merayau atau tercemar oleh bunyi papan, ADC boleh kelihatan tidak konsisten walaupun penukar itu sendiri berkelakuan seperti yang ditentukan.

Rujukan Dalaman vs Luaran

Rujukan dalaman mengurangkan kiraan komponen dan memudahkan penyepaduan, tetapi ia mungkin mempunyai hingar atau hanyut yang lebih tinggi daripada rujukan luaran yang tepat.Rujukan luaran boleh meningkatkan kestabilan apabila penghalaan, penyahgandingan dan peletakan terma dikendalikan dengan betul.Dalam reka bentuk praktikal, meletakkan rujukan dekat dengan ADC, menggunakan laluan pemulangan yang bersih, dan memisahkannya daripada arus digital yang pantas boleh menjadi sama pentingnya dengan spesifikasi dalam lembaran data.

Kepekaan Drift, Kebisingan dan Beban

Hanyut rujukan muncul sebagai variasi keuntungan jangka panjang, dan hingar rujukan muncul terus sebagai hingar penukaran.Isu yang lebih halus ialah pemuatan rujukan dinamik: sesetengah ADC menarik arus sementara daripada rujukan semasa pensampelan atau penukaran.Jika sumber rujukan atau rangkaian penyahgandingannya tidak dapat membekalkan impuls semasa ini dengan bersih, hingar dan herotan tambahan boleh muncul dalam cara yang memakan masa untuk nyahpepijat selepas reka letak dibekukan.

Gelagat rujukan gaya senarai yang sering muncul semasa pengesahan:

- Hanyutan suhu dan penuaan jangka panjang
- Bunyi jalur lebar dan frekuensi rendah (1/f).
- Langkah beban dinamik semasa penukaran
- Kepekaan terhadap impedans sumber rujukan dan penempatan penyahgandingan

Kekangan Antara Muka Digital: Throughput Muncul di Peringkat Sistem

Format output (selari vs. bersiri) adalah lebih daripada pilihan pendawaian;ia menjadi kontrak masa dan pemprosesan dengan pemproses atau FPGA.Penukar dengan prestasi analog yang kuat masih boleh kurang hantar jika antara muka dan laluan data tidak dapat mengalihkan data secara berterusan dan boleh diramalkan.

Antara Muka Bersiri (SPI, LVDS, JESD204, dsb.)

Pautan bersiri mengurangkan kiraan pin tetapi memperkenalkan keperluan jam, kependaman, overhed protokol dan kepekaan jitter.Kesandungan peringkat sistem yang berulang adalah mengandaikan bahawa lebar jalur antara muka "sama dengan" kadar sampel ADC, tanpa belanjawan untuk pembingkaian, kelewatan membaca, penyegerakan, overhed lorong dan masa perkhidmatan perisian/perisian tegar.Ketidakpadanan itu cenderung muncul lewat, betul-betul apabila jadual padat dan kesabaran lebih tipis daripada yang orang mahu akui.

Pertimbangan antara muka bersiri gaya senarai yang biasanya mengehadkan tangkapan berterusan:

- Overhed protokol dan kecekapan pembingkaian
- Kependaman bacaan dan kedalaman penimbalan
- Kualiti jam, pemindahan jitter, dan keperluan penjajaran
- Masa perkhidmatan perisian tegar/pemandu dan kebolehubahan penjadualan

Belanjawan Pemproses/FPGA dan Masa Deterministik

Pensampelan berterusan sering dikekang oleh persediaan DMA, siling kadar gangguan, lebar jalur memori, kesan cache dan strategi penimbalan.Langkah pemilihan pragmatik adalah untuk mengira kadar data kes terburuk (termasuk metadata) dan mengesahkan bahawa keseluruhan laluan tangkapan boleh mengekalkannya secara berterusan, bukan sahaja dalam letusan pendek yang kelihatan baik dalam demo pantas.

Kuasa, Pakej, Kekangan PCB dan Tukar Ganti Prestasi Kos

Had bekalan, pelesapan kuasa dan jenis pakej mempengaruhi tingkah laku terma dan risiko susun atur.Pakej kecil menjimatkan kawasan tetapi boleh meningkatkan ketumpatan penghalaan, meningkatkan laluan gandingan dan menjadikan pembahagian berdisiplin lebih sukar.Pada kebanyakan papan sebenar, "naik taraf" yang paling memuaskan bukanlah penukar resolusi lebih tinggi, tetapi pilihan pakej yang membenarkan pembumian yang lebih bersih, jejak rujukan yang lebih pendek dan lebih banyak pemisahan antara kawasan analog dan digital—perubahan yang cenderung ditunjukkan dengan jelas dalam pengukuran hingar.

Kos berbanding prestasi dinilai terbaik di peringkat sistem.ADC kos rendah yang memaksa penimbal ketepatan, rujukan yang lebih bersih, penapisan yang lebih ketat atau lapisan PCB tambahan boleh berakhir dengan kos lebih tinggi daripada ADC gred lebih tinggi yang memudahkan litar sekeliling dan mengurangkan ketidakpastian penyepaduan.

Strategi Pemilihan Praktikal (Kerangka Keputusan Yang Dipertahankan Di Bawah Pemerhatian)

Cara yang boleh dipercayai untuk memilih ADC adalah dengan mengunci keperluan dalam susunan berikut, menggunakan nombor yang boleh diukur dan disemak semula oleh pasukan semasa reka bentuk berkembang:

Perintah Kunci Keperluan

• Tentukan perubahan isyarat bermakna terkecil dan tingkat hingar yang boleh diterima (ini memaklumkan sasaran resolusi yang berkesan).

• Tentukan lebar jalur isyarat maksimum dan toleransi kependaman (ini membimbing kadar pensampelan dan kesesuaian seni bina).

• Sahkan keupayaan pemacu input dan menyelesaikan belanjawan (ini selalunya menentukan sama ada penimbalan ditambahkan).

• Pilih pendekatan rujukan yang memenuhi jangkaan hanyut dan hingar di bawah penghalaan sebenar dan kekangan terma.

• Sahkan antara muka digital dan laluan data hiliran boleh mengekalkan daya pemprosesan berterusan.

• Perhalusi pakej, kuasa dan pilihan kos sebaik sahaja kekangan di atas berfungsi dengan baik bersama-sama.

Pesanan ini membantu mengelakkan perangkap biasa: memilih penukar berdasarkan resolusi dan kadar sampel tajuk, kemudian mengetahui lewat bahawa bunyi rujukan, had penyelesaian atau pemasaan antara muka akhirnya menetapkan siling sebenar pada prestasi sistem.

Kesimpulan

Reka bentuk ADC akhirnya merupakan masalah kejuruteraan peringkat sistem dan bukannya latihan pemilihan komponen yang mudah.Kualiti penukaran sebenar bergantung pada sejauh mana keseluruhan rantai isyarat berfungsi bersama, termasuk hujung hadapan analog, litar rujukan, rangkaian pensampelan, sistem jam, antara muka digital dan pelaksanaan PCB.Seni bina ADC yang berbeza seperti Flash, SAR, dwi-cerun, saluran paip dan sigma-delta masing-masing menyelesaikan keutamaan prestasi berbeza yang melibatkan kelajuan, resolusi, kependaman, lebar jalur, penolakan hingar dan penggunaan kuasa.Dalam aplikasi praktikal, ADC terbaik biasanya yang sepadan dengan kelakuan isyarat sebenar, keadaan persekitaran dan keperluan kestabilan jangka panjang sistem lengkap dan bukannya hanya menawarkan spesifikasi tertinggi di atas kertas.

Soalan Lazim [FAQ]

1. Mengapakah prestasi ADC dunia sebenar sering gagal mencapai spesifikasi resolusi lembaran data?

Resolusi lembaran data ADC hanya menerangkan bilangan kod digital yang mungkin, bukan ketepatan sebenar yang dicapai dalam sistem kerja.Dalam perkakasan praktikal, faktor seperti bunyi rujukan, kegelisahan jam, tingkah laku penyelesaian bahagian hadapan, susun atur PCB, kualiti pembumian dan had pemacu input sering mengurangkan prestasi berkesan penukar.Apabila frekuensi input meningkat, ketidakpastian masa dan herotan analog boleh menggunakan julat dinamik yang boleh digunakan jauh sebelum kedalaman bit teori dicapai.

2. Bagaimanakah penapisan anti-alias mempengaruhi ketepatan pengukuran ADC keseluruhan?

Penapisan anti-alias mengehadkan kandungan frekuensi yang tidak diingini sebelum pensampelan supaya isyarat luar jalur tidak dilipat semula ke dalam jalur isyarat yang boleh digunakan.Setelah pengalianan berlaku, artifak yang terhasil menjadi tidak dapat dibezakan secara matematik daripada data isyarat yang sah.Dalam amalan, penapisan anti-alias yang lemah sering menghasilkan taji, herotan atau komponen frekuensi palsu yang tidak dijangka yang kelihatan sah semasa analisis.Oleh itu, reka bentuk penapis yang betul menjadi penting untuk mengekalkan ukuran yang boleh dipercayai dalam sistem pemerolehan data berkelajuan tinggi.

3. Mengapakah tingkah laku penyelesaian sampel dan tahan kritikal dalam sistem ADC resolusi tinggi?

Litar sampel dan tahan mesti menangkap isyarat analog dan membenarkan kapasitor pensampelan mendap sepenuhnya sebelum penukaran bermula.Jika pemacu input atau impedans sumber tidak dapat mengecas kapasitor dengan cukup cepat, ADC menghasilkan ralat penukaran berat sebelah dan bukannya hingar rawak semata-mata.Masalah penyelesaian ini menjadi lebih teruk pada frekuensi input yang lebih tinggi atau semasa pemultipleksan saluran, di mana kapasitor pensampelan mesti berulang kali beralih antara perbezaan voltan yang besar.

4. Bagaimanakah jitter apertur mengehadkan prestasi ADC pada frekuensi tinggi?

Jitter apertur memperkenalkan ketidakpastian dalam masa yang tepat bagi segera pensampelan.Apabila isyarat input berubah dengan cepat, walaupun ralat pemasaan yang kecil diterjemahkan terus kepada ralat pengukuran voltan.Dalam sistem berkelajuan tinggi seperti osiloskop, penerima RF, dan radio yang ditakrifkan perisian, jitter jam sering menjadi had dominan pada resolusi berkesan dan julat dinamik, walaupun ADC sendiri menyokong kedalaman bit nominal yang tinggi.

5. Mengapakah SAR ADC digunakan secara meluas dalam sistem isyarat campuran moden?

Daftar Penghampiran Berturut-turut (SAR) ADC menyediakan keseimbangan praktikal antara kelajuan, resolusi, kecekapan kuasa dan kerumitan silikon.Mereka menggunakan proses penukaran carian binari yang menggunakan semula pembanding tunggal dan DAC dan bukannya memerlukan perkakasan selari yang besar seperti penukar denyar.Ini menjadikan SAR ADC sangat sesuai untuk sistem terbenam, kawalan industri, instrumentasi dan antara muka penderia di mana resolusi sederhana hingga tinggi dan penggunaan kuasa yang cekap adalah penting.

6. Apakah yang membuatkan Flash ADC sesuai untuk aplikasi berkelajuan tinggi walaupun terhad?

Flash ADC melakukan semua perbandingan voltan secara serentak menggunakan tatasusunan pembanding yang besar, membolehkan penukaran diselesaikan dengan sangat cepat dengan kependaman yang sangat rendah.Seni bina ini sangat berkesan dalam aplikasi seperti sistem komunikasi berkelajuan tinggi, radar, dan osiloskop jalur lebar.Walau bagaimanapun, kiraan pembanding berkembang secara eksponen dengan peleraian, peningkatan penggunaan kuasa, kawasan silikon, kemuatan input dan kerumitan penentukuran.

7. Mengapakah sistem pengukuran ketepatan sering memilih seni bina ADC dwi-cerun?

ADC dwi-cerun menukar voltan kepada masa melalui proses penyepaduan dan penyahintegrasian.Ini secara semula jadi meratakan bunyi dan menolak dengan kuat gangguan berkala seperti dengung utama 50 Hz atau 60 Hz.Oleh kerana kestabilan jangka panjang dan penolakan hingar yang sangat baik, penukar dwi-cerun kekal popular dalam instrumentasi ketepatan dan multimeter digital, walaupun kelajuan penukarannya jauh lebih perlahan daripada seni bina pemprosesan tinggi moden.

8. Bagaimanakah kualiti voltan rujukan dan susun atur PCB secara langsung mempengaruhi ketepatan ADC?

Voltan rujukan mentakrifkan skala setiap kod keluaran digital, jadi sebarang hanyut, bunyi atau ketidakstabilan muncul secara langsung dalam hasil penukaran.Susun atur PCB yang lemah juga boleh memperkenalkan bunyi pensuisan digital ke dalam rangkaian rujukan atau laluan tanah analog, merendahkan resolusi berkesan.Dalam banyak sistem, penghalaan yang teliti, penyahgandingan, strategi pembumian dan pengurusan terma meningkatkan ketepatan pengukuran lebih daripada sekadar menaik taraf ADC itu sendiri.

9. Mengapakah ENOB lebih bermakna daripada resolusi nominal dalam penilaian ADC praktikal?

Bilangan Bit Berkesan (ENOB) mencerminkan resolusi sebenar yang boleh digunakan selepas mengambil kira hingar haba, ketidakstabilan rujukan, jitter, hingar pengkuantitian dan ketidaksempurnaan analog.Penukar boleh mengiklankan resolusi nominal yang sangat tinggi, tetapi hingar dan gangguan dunia nyata sering mengurangkan bilangan bit yang boleh dipercayai yang tersedia semasa operasi.Oleh itu, ENOB menyediakan petunjuk kualiti pengukuran yang lebih realistik dalam sistem yang digunakan.

10. Mengapakah ADC harus dianggap sebagai sebahagian daripada rantaian isyarat lengkap dan bukannya komponen terpencil?

Prestasi ADC sangat bergantung pada interaksi antara penukar, pemacu input, penapis anti-alias, litar rujukan, sistem jam, antara muka digital dan susun atur PCB.Malah ADC berprestasi tinggi boleh menghasilkan keputusan yang buruk jika litar sekeliling memperkenalkan ralat penyelesaian, ketidakstabilan rujukan, bunyi gandingan atau ketidakpastian masa.Reka bentuk yang berjaya biasanya datang daripada mengoptimumkan keseluruhan laluan isyarat bersama-sama dan bukannya memfokuskan hanya pada spesifikasi ADC.
