Sel Suria Silikon Amorf: Struktur, Prinsip Kerja, dan Aplikasi

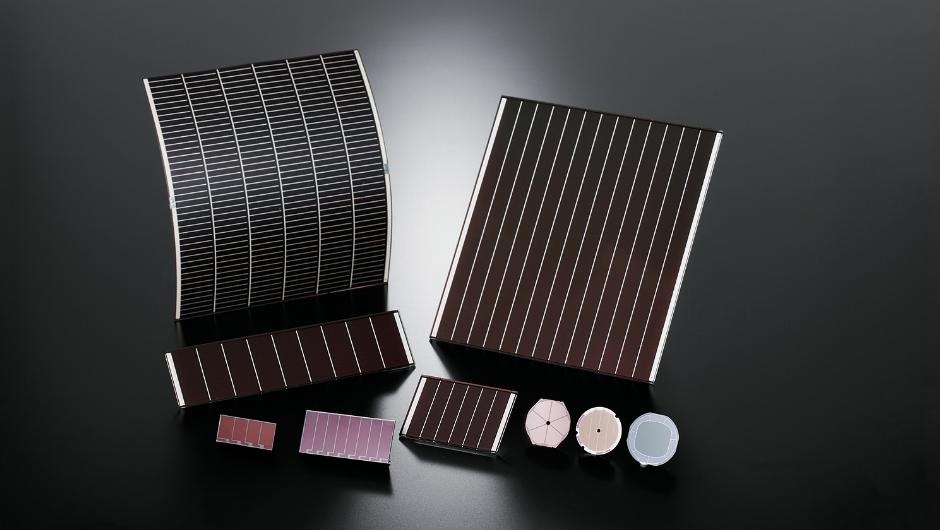

Sel suria silikon amorf adalah peranti fotovoltaik filem nipis yang menggunakan silikon yang sangat sedikit sambil menawarkan pengeluaran yang fleksibel, kos rendah, dan kawasan besar. Mereka berfungsi dengan baik di bawah cahaya yang lemah, difus, dan dalam ruangan, menjadikannya berguna untuk kalkulator, sensor, panel terintegrasi dalam bangunan, dan modul suria ringan. Artikel ini menjelaskan struktur, prinsip kerja, proses pengeluaran, tingkah laku degradasi, faktor kecekapan, dan perkembangan masa depan mereka.

Katalog

Ciri-ciri Sel Suria Silikon Amorf

Sel suria silikon amorf adalah jenis teknologi fotovoltaik filem nipis yang penting. Berbeza dengan sel suria silikon kristal, yang memerlukan wafer silikon yang agak tebal, sel silikon amorf menggunakan lapisan semikonduktor yang sangat nipis untuk menyerap cahaya matahari dan menjana elektrik. Semasa pengeluaran, filem semikonduktor didepositkan terus ke permukaan substrat dalam persekitaran yang terkawal, mengurangkan penggunaan bahan dan memudahkan pengeluaran.

Oleh kerana hanya sedikit silikon yang diperlukan, teknologi silikon amorf menawarkan kelebihan dalam kos pengeluaran, fleksibiliti pengeluaran, dan pembuatan kawasan besar. Sel-sel ini juga mengekalkan operasi yang stabil di bawah pelbagai keadaan pencahayaan, termasuk cahaya matahari yang lemah, cuaca mendung, dan pencahayaan dalam ruangan. Bersama-sama, ciri-ciri ini menjadikan sel suria silikon amorf sebagai teknologi yang mapan dalam industri fotovoltaik filem nipis.

Kos Pengeluaran Rendah

Salah satu kelebihan paling ketara sel suria silikon amorf adalah kos pengeluaran yang rendah. Manfaat ini bermula dengan bahan itu sendiri. Silikon amorf mempunyai kemampuan yang tinggi untuk menyerap cahaya matahari, membolehkan lapisan semikonduktor yang sangat nipis menangkap sebahagian besar tenaga cahaya yang masuk. Dalam banyak reka bentuk, ketebalan filem hanya sekitar 1 μm sudah cukup untuk penyerapan cahaya yang berkesan, manakala sel suria silikon kristal konvensional biasanya memerlukan wafer silikon dengan ketebalan sekitar 200 μm.

Perbezaan dalam penggunaan bahan menjadi sangat penting semasa pengeluaran berskala besar. Pengeluaran sel silikon kristal melibatkan pertumbuhan ingot silikon dan memotongnya menjadi wafer, proses yang menggunakan sejumlah besar bahan mentah dan tenaga. Sebaliknya, sel silikon amorf dihasilkan dengan mengendapkan filem nipis secara langsung pada substrat, mengurangkan penggunaan silikon dan meminimumkan pembaziran bahan.

Bahan mentah utama yang digunakan semasa pengendapan adalah gas silana (SiH₄). Gas ini tersedia secara komersial, boleh dibekalkan dalam kuantiti yang besar, dan biasanya lebih murah daripada wafer silikon yang telah dipurifikasi yang digunakan dalam pengeluaran silikon kristal. Semasa pengeluaran, silana diperkenalkan ke dalam ruang pengendapan di bawah keadaan terkawal, di mana ia terurai dan membentuk lapisan silikon nipis di permukaan substrat. Ketersediaan dan kebolehcapaian bahan ini menyumbang kepada kos pengeluaran yang lebih rendah.

Oleh kerana wafer silikon menyumbang bahagian yang signifikan dalam kos modul silikon kristal, mengurangkan kebergantungan pada wafer boleh meningkatkan ekonomi pengeluaran dengan ketara. Oleh itu, teknologi silikon amorfus menyediakan penyelesaian praktikal untuk aplikasi di mana penghasilan tenaga fotovoltaik yang kos efektif diperlukan.

Kesuaian untuk Pengeluaran Skala Besar

Sel solar silikon amorfus sangat sesuai untuk pengeluaran kawasan besar dan volum tinggi. Struktur mereka biasanya dibentuk melalui proses pemendapan filem nipis, di mana beberapa lapisan fungsional dipendapkan secara berturut-turut ke atas substrat.

Semasa pengeluaran, parameter proses seperti komposisi gas, kadar aliran gas, tekanan ruang, suhu substrat, dan kuasa pemendapan dikawal dengan teliti. Parameter ini secara langsung mempengaruhi ketebalan filem, keseragaman, dan prestasi elektrik. Kawalan proses yang stabil membolehkan lapisan semikonduktor kawasan besar dihasilkan dengan ciri yang konsisten di seluruh substrat.

Struktur p-i-n yang banyak digunakan adalah sangat sesuai dengan sistem pengeluaran automatik. Setelah substrat memasuki barisan pengeluaran, peralatan boleh secara berturut-turut membentuk lapisan p-tipe, intrinsik, dan n-tipe dengan campur tangan manual yang minimum. Sistem pemantauan automatik sentiasa menyesuaikan keadaan operasi untuk mengekalkan kualiti filem sepanjang pengeluaran.

Pendekatan pengeluaran ini menyokong pemprosesan berterusan, meningkatkan kecekapan, dan mengurangkan kecacatan yang disebabkan oleh variasi proses. Apabila jumlah pengeluaran meningkat, pengeluar boleh mengekalkan prestasi elektrik yang agak seragam di seluruh kawasan panel yang besar, menjadikan teknologi silikon amorfus sesuai untuk pengeluaran modul fotovoltaik skala industri.

Fleksibiliti Reka Bentuk dan Kelebihan Pemasangan Praktikal

Kelebihan utama teknologi silikon amorfus adalah kemampuannya untuk beradaptasi dengan pelbagai reka bentuk produk dan persekitaran pemasangan. Struktur sel boleh dikonfigurasi untuk mencapai pelbagai keperluan voltan, arus, dan kuasa, membolehkan teknologi ini menyokong pelbagai aplikasi fotovoltaik.

Semasa pembangunan, parameter seperti kawasan aktif, ketebalan lapisan, konfigurasi sel, dan sambungan siri boleh disesuaikan untuk memadankan keadaan operasi tertentu. Fleksibiliti ini membolehkan sel solar silikon amorfus digunakan dalam peranti elektronik berkuasa rendah dan sistem fotovoltaik yang lebih besar.

Tidak seperti silikon kristal, silikon amorfus tidak memerlukan struktur kristal yang sangat teratur. Semasa pemendapan, padanan kristal yang ketat antara lapisan semikonduktor dan substrat tidak diperlukan. Akibatnya, filem nipis boleh dipendapkan pada pelbagai bahan, termasuk kaca, keluli tahan karat, lembaran logam, dan substrat polimer fleksibel. Keserasian ini memperluas pilihan bahan sambil membantu mengurangkan kos pengeluaran.

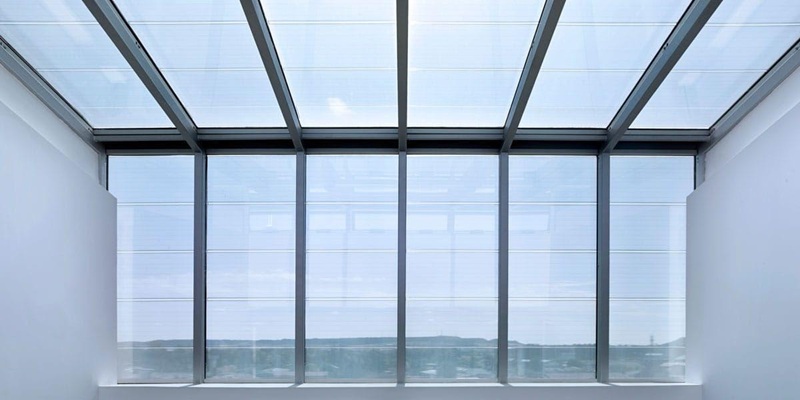

Struktur filem nipis juga membolehkan reka bentuk modul yang ringan dan fleksibel. Apabila dipendapkan ke atas filem polimer atau lembaran logam nipis, sel solar yang dihasilkan boleh membengkok tanpa kerapuhan yang berkaitan dengan wafer silikon konvensional. Kebolehan ini menyokong pengembangan produk fotovoltaik yang mudah alih, ringan, dan fleksibel.

Kelebihan pemasangan ini memperluas jangkauan aplikasi yang mungkin. Sel solar silikon amorfus boleh diintegrasikan ke dalam bahan bangunan, dipasang pada permukaan melengkung, dimasukkan ke dalam elektronik mudah alih, dan digunakan dalam sistem bumbung di mana penurunan berat badan adalah bermanfaat. Keupayaan mereka untuk beroperasi di bawah pencahayaan yang lemah juga menjadikan mereka sesuai untuk kalkulator, jam elektrik, sensor, peranti pemantauan jauh, dan produk berkuasa rendah lain yang sering beroperasi di dalam rumah atau di bawah keadaan pencahayaan yang terhad.

Prestasi Di Bawah Keadaan Pencahayaan Rendah dan Cahaya Diffuse

Sel solar silikon amorfus berfungsi dengan sangat baik di bawah keadaan cahaya diffuse dan rendah. Dalam persekitaran praktikal, intensiti cahaya matahari bervariasi sepanjang hari disebabkan oleh awan, pencemaran atmosfera, perubahan musiman, dan sudut pemasangan. Dalam keadaan ini, modul fotovoltaik sering menerima sejumlah besar cahaya matahari tidak langsung berbanding radiasi solar langsung.

Sel silikon amorfus boleh menggunakan cahaya diffuse dengan lebih berkesan berbanding banyak teknologi silikon kristal konvensional. Kebolehan ini membolehkan mereka terus menghasilkan output elektrik yang berguna walaupun ketika tahap pencahayaan agak rendah.

Akibatnya, modul silikon amorfus mungkin mencapai pengeluaran tenaga tahunan yang kompetitif di kawasan yang mengalami penutupan awan yang kerap atau keadaan cahaya matahari yang berubah-ubah. Keupayaan mereka untuk mengekalkan penghasilan kuasa di bawah pencahayaan yang lebih lemah membantu meningkatkan hasil tenaga keseluruhan sepanjang tahun.

Kelebihan penting lain adalah nisbah kuasa kepada berat yang tinggi. Oleh kerana lapisan semikonduktor aktif sangat nipis, berat modul dapat dikurangkan sambil mengekalkan output kuasa yang berguna. Ciri ini sangat berharga dalam aplikasi di mana berat struktur adalah pertimbangan reka bentuk.

Modul fotovoltaik ringan dapat mengurangkan keperluan beban bangunan, memudahkan pengangkutan dan pemasangan, serta meningkatkan kebolehan alih dalam sistem kuasa mudah alih. Gabungan berat rendah dan penghasilan tenaga yang berkesan juga menjadikan teknologi silikon amorfus menarik untuk platform aeroangkasa, satelit, sistem ketinggian tinggi, dan aplikasi kuasa solar berasaskan ruang pada masa depan.

Secara keseluruhannya, gabungan penggunaan bahan yang rendah, pembuatan yang ekonomik, keupayaan pengeluaran dalam skala besar, pilihan penempatan yang fleksibel, dan prestasi yang kukuh dalam pelbagai keadaan pencahayaan terus menjadikan sel solar silikon amorfus sebagai teknologi penting dalam industri fotovoltaik filem nipis.

Sejarah Pembangunan Sel Solar Silikon Amorfus

Penyelidikan Awal dan Terobosan Teknologi Utama (1970-an)

Pembangunan sel solar silikon amorfus bermula pada awal 1970-an apabila penyelidik mendapati bahawa filem nipis silikon amorfus yang didoped dapat menukarkan cahaya matahari kepada elektrik. Penemuan ini menarik perhatian yang besar kerana ia menunjukkan bahawa peranti fotovoltaik boleh dihasilkan tanpa bergantung pada wafer silikon kristal yang tebal.

Penyelidikan awal tertumpu pada memahami bagaimana struktur atom yang tidak teratur silikon amorfus mempengaruhi konduktiviti elektrik dan prestasi fotovoltaik. Saintis mengendapkan filem silikon nipis dalam keadaan terkawal, memperkenalkan dopan, dan menilai sifat elektrik dan optik mereka. Walaupun peranti eksperimen pertama hanya mencapai kecekapan terhad, mereka mengesahkan bahawa silikon amorfus boleh berfungsi sebagai bahan fotovoltaik praktikal.

Terobosan utama berlaku pada tahun 1974 apabila potensi fotovoltaik silikon amorfus yang didoped diiktiraf secara rasmi. Sekitar waktu yang sama, David Carlson dan rakan-rakannya di RCA Laboratories membangunkan sel solar silikon amorfus awal menggunakan struktur logam-semikonduktor dan p-i-n. Walaupun peranti awal ini mencapai kecekapan di bawah 1%, mereka menunjukkan kebolehlaksanaan teknikal teknologi solar filem nipis.

Penyelidik terus meningkatkan kaedah pengendapan, kualiti bahan, kawalan doping, dan struktur peranti sepanjang dekad itu. Kemajuan ini secara signifikan mengurangkan kecacatan dan meningkatkan pengumpulan pengangkut cas. Menjelang tahun 1977, kecekapan penukaran telah meningkat kepada kira-kira 5.5%, menandakan satu pencapaian penting yang mengukuhkan silikon amorfus sebagai teknologi fotovoltaik filem nipis yang menjanjikan.

Komersialisasi dan Penerimaan Elektronik Pengguna (1978–1984)

Memandangkan prestasi meningkat, teknologi silikon amorfus dengan cepat beralih dari penyelidikan makmal ke aplikasi komersial. Pada tahun 1978, Jepun memperkenalkan produk komersial pertama yang mengandungi sel solar silikon amorfus bersepadu, menandakan permulaan penempatan praktikal.

Teknologi ini terbukti sangat menarik untuk peranti elektronik berkuasa rendah kerana ia dapat menghasilkan elektrik di bawah keadaan dalaman dan pencahayaan rendah sambil tetap relatif murah untuk dihasilkan. Penyelidikan berterusan juga meningkatkan prestasi. Pada tahun 1980, Energy Conversion Devices (ECD) membangunkan sel solar pemisah logam-insulator-semikonduktor (MIS) dengan kecekapan penukaran kira-kira 6.3%, selanjutnya menguatkan keyakinan terhadap teknologi ini.

Menjelang awal 1980-an, sel solar silikon amorfus telah digunakan secara meluas dalam elektronik pengguna, termasuk kalkulator, jam elektronik, radio, pengecas bateri, dan produk berkuasa rendah lain. Proses pembuatan filem nipis mereka membolehkan sel dihasilkan dalam pelbagai saiz dan bentuk, menjadikan pengintegrasian ke dalam peranti padat lebih praktikal dan ekonomik.

Bermula pada tahun 1984, pembangunan berkembang melampaui elektronik pengguna. Modul kawasan yang lebih besar dan struktur komposit diperkenalkan untuk menyediakan sumber kuasa bebas untuk sistem terpencil dan aplikasi fotovoltaik khusus. Penambahbaikan dalam reka bentuk modul, sambungan siri, dan kaedah pembuatan meningkatkan kuasa keluaran, kebolehpercayaan, dan kapasiti pengeluaran, membantu teknologi mencapai pasaran tenaga yang lebih luas.

Pembangunan Industri Jangka Panjang dan Kesan Teknologi

Selama beberapa dekad berikutnya, silikon amorfus menjadi salah satu teknologi fotovoltaik filem nipis yang paling berterusan. Peningkatan berterusan dalam peralatan pengendapan, seni bina peranti, kejuruteraan antara muka, dan reka bentuk modul meningkatkan konsistensi pembuatan dan prestasi keseluruhan.

Beberapa ciri menyokong penerimaan jangka panjangnya, termasuk penggunaan bahan yang rendah, kos pengeluaran yang relatif rendah, keupayaan penghasilan kawasan besar, dan prestasi yang kuat dalam keadaan cahaya rendah. Keupayaan untuk menyimpan filem semikonduktor secara langsung ke atas kaca, logam, dan substrat fleksibel juga meluaskan kemungkinan reka bentuk dan fleksibiliti aplikasi.

Walaupun teknologi photovoltaik yang lebih baru telah muncul, silikon amorfus terus memegang tempat penting dalam industri solar. Selain aplikasi komersilnya, teknologi ini memainkan peranan besar dalam membangunkan teknik pengeluaran filem nipis dan konsep peranti yang mempengaruhi perkembangan banyak teknologi photovoltaik moden.

Hari ini, silikon amorfus kekal sebagai satu batu loncatan penting dalam sejarah photovoltaik dan penyumbang yang signifikan kepada evolusi sistem tenaga solar filem nipis.

Struktur Sel Solar Silikon Amorfus dan Prinsip Kerja

Struktur Sel P-i-N

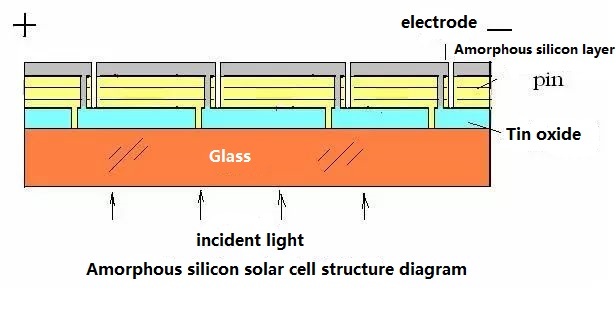

Kebanyakan sel solar silikon amorfus menggunakan struktur p-i-n daripada struktur p-n konvensional yang biasanya terdapat dalam sel solar silikon kristalin. Senibina ini sangat sesuai untuk silikon amorfus kerana pembawa cas bergerak dengan kurang efisien melalui bahan akibat susunan atom yang tidak teratur. Dengan meletakkan lapisan intrinsik di antara kawasan p-type dan n-type, sel tersebut dapat memperbaiki pengumpulan pembawa cas dan mengurangkan kerugian rekombinasi.

Struktur ini terdiri daripada tiga lapisan semikonduktor yang dideposit secara berurutan ke atas substrat. Bersama-sama, lapisan-lapisan ini mencipta medan elektrik terbina yang menyokong penukaran photovoltaik yang efisien dan pengangkutan pembawa.

Lapisan P-Type

Lapisan p-type terletak dekat sisi kemasukan cahaya sel solar dan biasanya disimpan sangat nipis. Semasa pengeluaran, ketebalannya dikawal dengan teliti untuk mengekalkan ketelusan sambil memberikan sifat elektrik yang diperlukan.

Apabila cahaya matahari memasuki peranti, ia melalui lapisan konduktif telus dan kemudian kawasan p-type. Jika lapisan p-type terlalu tebal, sebahagian daripada cahaya yang masuk mungkin diserap sebelum mencapai kawasan aktif sel. Menjaga lapisan p-type yang nipis membolehkan lebih banyak cahaya mencapai kawasan penyerapan utama, meningkatkan penukaran tenaga keseluruhan.

Lapisan Intrinsik

Lapisan intrinsik (i-type) adalah kawasan utama penyerapan cahaya dan bahagian paling penting dari struktur p-i-n. Ia jauh lebih tebal daripada lapisan p-type dan n-type kerana kebanyakan penukaran photovoltaik berlaku di dalam kawasan ini.

Apabila foton diserap, tenaganya mengujakan elektron dari jalur valens kepada jalur pengaliran, mencipta pasangan elektron-holes. Pembawa cas ini adalah asas penjanaan elektrik dalam sel solar.

Keberkesanan lapisan intrinsik bergantung kepada faktor seperti ketebalan, kualiti bahan, dan sifat optik. Oleh sebab itu, syarat pengendapan termasuk komposisi gas, tekanan ruang, kuasa pengendapan, dan suhu substrat dikawal dengan teliti semasa pengeluaran. Oleh kerana kebanyakan cahaya matahari diserap di sini, lapisan intrinsik mempunyai pengaruh besar ke atas kecekapan penukaran dan prestasi peranti.

Lapisan N-Type

Lapisan n-type membentuk kawasan semikonduktor terakhir dari struktur p-i-n. Walaupun agak nipis, ia memainkan peranan penting dalam menubuhkan medan elektrik dalaman dan mengumpul elektron yang dihasilkan dalam lapisan intrinsik.

Setelah pasangan elektron-holes dicipta, medan elektrik terbina menggerakkan elektron ke arah sisi n-type dan lubang ke arah sisi p-type. Lapisan n-type menyediakan laluan yang efisien untuk pengumpulan elektron dan pemindahan ke litar luaran.

Bekerja bersama dengan lapisan p-type, ia membantu mengekalkan pemisahan cas dan mengurangkan kerugian rekombinasi, membolehkan sebahagian besar pembawa yang dihasilkan menyumbang kepada pengeluaran elektrik.

Penjanaan dan Pengangkutan Pembawa Cas

Operasi sel solar silikon amorfus bergantung kepada penjanaan, pemisahan, dan pengumpulan pembawa cas. Apabila cahaya matahari memasuki peranti, foton terutamanya diserap dalam lapisan intrinsik, di mana mereka mencipta pasangan elektron-holes.

Pengangkutan pembawa dalam silikon amorfus berbeza daripada silikon kristalin kerana bahan tersebut tidak mempunyai kekisi kristal yang sangat teratur. Struktur atom yang tidak teratur mencipta keadaan terlokalisasi dan kecacatan yang mengurangkan mobiliti pembawa dan meningkatkan kemungkinan terperangkapnya pembawa.

Untuk mengimbangi batasan ini, sel solar silikon amorfus sangat bergantung pada medan elektrik yang terbina dalam yang dihasilkan di seluruh lapisan intrinsik. Sebaik sahaja pasangan elektron-holes dihasilkan, medan elektrik memisahkan mereka. Elektron bergerak ke arah kawasan jenis-n, manakala holes bergerak ke arah kawasan jenis-p. Pemisahan yang cepat mengurangkan rekombinasi dan meningkatkan kecekapan pengumpulan pembawa.

Peningkatan prestasi tambahan boleh dicapai dengan mengubah suai lapisan intrinsik dengan teliti. Salah satu pendekatan umum melibatkan pengenalan jumlah kecil boron semasa pemendapan. Penggabungan boron yang terkawal boleh mengubah tahap Fermi, meningkatkan ciri elektrik, dan mengoptimumkan medan elektrik dalaman. Apabila dilaksanakan dengan betul, teknik ini boleh meningkatkan pengangkutan pembawa dan menyumbang kepada kecekapan penukaran yang lebih tinggi.

Sel Solar Silikon Amorfus Tandem

Sel solar silikon amorfus satu-junction hanya boleh menggunakan sebahagian daripada spektrum solar. Foton dengan tenaga di bawah jurang jalur melalui bahan tanpa diserap, manakala foton dengan tenaga yang jauh lebih tinggi kehilangan sebahagian daripada tenaga berlebihannya sebagai haba. Kerugian ini membataskan kecekapan maksimum yang boleh dicapai oleh peranti satu-junction.

Mengapa Struktur Tandem Meningkatkan Kecekapan

Untuk mengatasi batasan ini, jurutera membangunkan struktur sel solar tandem, atau multi-junction. Bukannya bergantung pada satu lapisan penyerap, sel tandem menyusun beberapa junction fotovoltaik secara menegak di dalam peranti yang sama. Setiap junction direka dengan tenaga jurang jalur yang berbeza untuk menyerap bahagian tertentu dari spektrum solar dengan lebih berkesan.

Apabila cahaya matahari memasuki peranti, lapisan atas menyerap foton tenaga tinggi terlebih dahulu. Foton tenaga rendah yang melalui terus ke lapisan lebih dalam, di mana mereka masih boleh diserap dan ditukarkan kepada elektrik. Pendekatan berlapis ini membolehkan kawasan spektrum yang berbeza digunakan dengan lebih cekap.

Dengan mengedarkan cahaya matahari di seluruh beberapa lapisan penyerap, struktur tandem mengurangkan kerugian yang berkaitan dengan penghantaran foton dan termalisasi. Akibatnya, sebahagian besar tenaga solar yang masuk boleh ditukarkan kepada output elektrik.

Kelebihan Berbanding Sel Satu-Junction

Kelebihan utama sel solar silikon amorfus tandem adalah kecekapan penukaran teorinya yang lebih tinggi berbanding dengan reka bentuk satu-junction. Oleh kerana lebih banyak panjang gelombang cahaya matahari dapat ditangkap dan digunakan, struktur tandem boleh menghasilkan lebih banyak elektrik dari kawasan yang disinari yang sama.

Reka bentuk tandem juga meningkatkan penggunaan spektrum dan memanfaatkan dengan lebih baik pelbagai panjang gelombang yang terdapat dalam cahaya matahari semula jadi. Oleh sebab itu, seni bina multi-junction telah menjadi salah satu arah pembangunan yang paling penting dalam teknologi fotovoltaik silikon amorfus.

Kemajuan berterusan dalam kejuruteraan bahan, reka bentuk antaramuka, dan teknik pemendapan lapisan nipis terus meningkatkan prestasi struktur tandem. Digabungkan dengan seni bina p-i-n dan mekanisme pengumpulan pembawa yang cekap, reka bentuk ini membentuk asas teknologi sel solar silikon amorfus moden.

Proses Pembuatan Sel Solar Silikon Amorfus

Persediaan dan Pembersihan Substrat

Proses pembuatan bermula dengan persediaan substrat kaca konduktif, yang berfungsi sebagai asas struktur sel solar. Sebelum pengeluaran boleh diteruskan, kaca mesti bebas dari kecacatan dan pencemaran yang boleh memberi kesan kepada kualiti lapisan nipis.

Substrat terlebih dahulu menjalani rawatan tepi untuk mengeluarkan sudut tajam, mikro retakan, dan ketidakaturan permukaan yang mungkin terbentuk semasa pemotongan dan pengendalian. Langkah ini meningkatkan kekuatan mekanikal dan mengurangkan risiko pecahan semasa peringkat pemprosesan selanjutnya.

Selepas penyediaan tepi, kaca dibersihkan dengan teliti menggunakan gabungan pencucian kimia, rawatan ultrasonik, bilasan air deionisasi, dan prosedur pengeringan yang terkawal. Selepas pemprosesan laser, tahap pembersihan kedua biasanya dilakukan untuk mengeluarkan zarah dan sisa mikroskopik yang dihasilkan semasa pemodelan. Menjaga permukaan substrat yang bersih adalah penting kerana walaupun pencemaran kecil boleh memberi kesan kepada lekatan filem, keseragaman, dan prestasi peranti.

Pemodelan Laser dan Penyambungan Sel

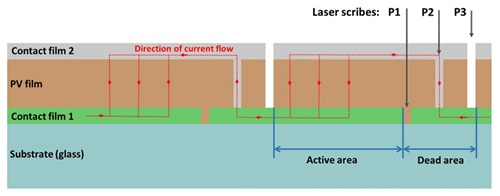

Pemodelan laser memainkan peranan penting dalam mencipta struktur elektrik modul solar silikon amorfus. Daripada memasang sel solar individu, modul lapisan nipis dibentuk secara langsung pada substrat besar dan kemudiannya dibahagikan kepada segmen sel yang saling berkait melalui urutan operasi pemotongan laser.

Proses pemotongan laser pertama mencipta kawasan yang terasing secara elektrik dalam salutan konduktif. Ini menetapkan susun atur asas sel dan menghalang laluan arus yang tidak diingini.

Setelah pemendapan semikonduktor, langkah penstrukturan laser kedua mengeluarkan bahagian terpilih dari lapisan filem nipis untuk mencipta laluan pengalir antara sel jiran. Penyelarasan yang tepat diperlukan untuk memastikan aliran arus yang efisien dan meminimumkan kerugian elektrik.

Tahap penulisan laser ketiga melengkapkan sambungan siri segmen sel individu. Sambungan ini membenarkan beberapa sel beroperasi bersama sebagai satu modul dengan voltan output yang lebih tinggi. Sepanjang proses, pemeriksaan penebat dan penyelarasan dilakukan untuk mengesahkan pengasingan elektrik dan kualiti sambungan.

Pemendapan Filem Nipis dan Pembentukan Elektrod

Pemendapan filem nipis adalah tahap paling kritikal dalam proses pembuatan kerana ia mencipta struktur semikonduktor yang bertanggungjawab untuk penukaran tenaga fotovoltaik.

Setelah dibersihkan, substrat dimuatkan ke dalam peralatan pemendapan dan dipanaskan secara beransur kepada suhu yang terkawal. Pemanasan yang seragam adalah penting kerana variasi suhu boleh mempengaruhi pertumbuhan filem dan ciri elektrik.

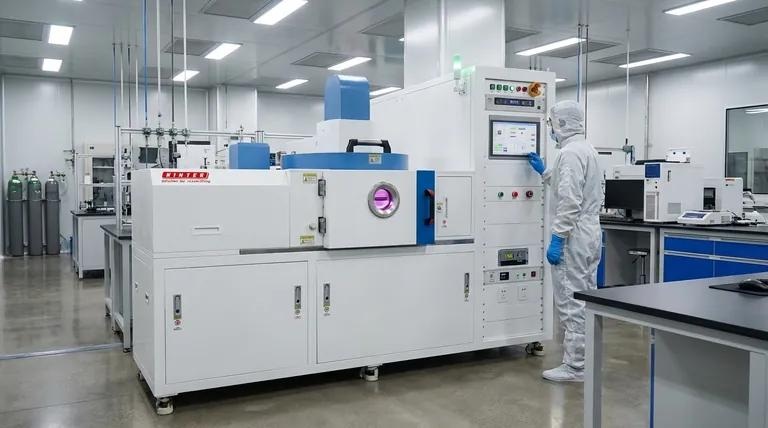

Lapisan semikonduktor kemudiannya dipendapkan menggunakan Pemendapan Uapan Kimia yang Ditingkatkan Plasma (PECVD). Di dalam ruang pemendapan, gas proses diperkenalkan di bawah keadaan vakum dan diaktifkan oleh plasma. Lapisan p-type dipendapkan terlebih dahulu, diikuti oleh lapisan silikon amorfus intrinsik dan akhirnya lapisan n-type, membentuk struktur p-i-n yang lengkap.

Sepanjang pemendapan, parameter seperti komposisi gas, kadar aliran gas, tekanan ruang, kuasa plasma, dan suhu substrat dipantau secara berterusan. Kawalan proses yang tepat diperlukan untuk mencapai ketebalan seragam, komposisi konsisten, dan prestasi elektrik yang boleh dipercayai di seluruh kawasan substrat yang besar.

Setelah pemendapan semikonduktor, elektrod belakang logam dibentuk menggunakan sputtering magnetron. Bahan seperti aluminium atau zink oksida yang dopa aluminium biasanya digunakan untuk mencipta lapisan pengalir yang mengumpul dan mengangkut arus elektrik yang dihasilkan dengan efisien.

Pemprosesan Pasca dan Kawalan Kualiti

Setelah lapisan semikonduktor dan elektrod dibentuk, beberapa langkah pemprosesan pasca diambil untuk meningkatkan kestabilan, kebolehdapatan, dan prestasi elektrik.

Modul pertama kali disejukkan dalam keadaan terkawal untuk mencegah tekanan haba, retak, atau delaminasi filem. Setelah disejukkan, pengasingan tepi dijalankan untuk mengeluarkan bahan pengalir berhampiran perimeter modul dan menghapuskan laluan kebocoran arus yang tidak diingini.

Proses penyepuhlindapan kemudian dilakukan untuk mengurangkan tekanan dalaman, meningkatkan kestabilan filem, dan mengoptimumkan sifat elektrik lapisan semikonduktor. Rawatan terma ini juga boleh meningkatkan kualiti antara muka dan mengurangkan beberapa kecacatan bahan.

Ujian elektrik yang menyeluruh diikuti. Parameter prestasi utama seperti voltan litar terbuka, arus pintasan, output kuasa maksimum, faktor pengisian, dan kecekapan penukaran diukur. Modul juga diperiksa untuk kecacatan elektrik, arus kebocoran, dan tingkah laku yang tidak seragam.

Prosedur pengoptimuman akhir mungkin diterapkan untuk memperbaiki kualiti sentuhan dan membetulkan kecacatan pembuatan kecil sebelum modul yang selesai diluluskan untuk pembungkusan dan penghantaran.

Kelebihan Pembuatan dan Cabaran Pengeluaran

Salah satu kelebihan utama pembuatan sel solar silikon amorfus adalah kemampuannya untuk menghapuskan banyak langkah kompleks yang berkaitan dengan pengeluaran wafer silikon kristalin. Oleh kerana lapisan semikonduktor dipendapkan terus ke atas substrat, proses seperti pertumbuhan kristal, pemotongan wafer, dan pemesinan bahan yang meluas dapat dielakkan.

Pendekatan pembuatan ini mengurangkan penggunaan bahan, menyokong pengeluaran kawasan besar, dan membolehkan penggunaan substrat yang ringan, fleksibel, dan bahkan separa telus. Akibatnya, teknologi silikon amorfus sering kali dapat dihasilkan dengan kos yang lebih rendah daripada teknologi fotovoltaik berasaskan wafer konvensional.

Walaupun dengan kelebihan ini, beberapa cabaran pengeluaran masih wujud. Kualiti lapisan semikonduktor sangat bergantung kepada kawalan yang tepat terhadap keadaan pemendapan, termasuk suhu, tekanan, ciri plasma, dan komposisi gas. Malah variasi proses kecil boleh mempengaruhi keseragaman filem dan prestasi elektrik.

Menjaga sifat filem nipis yang konsisten di seluruh kawasan substrat yang besar adalah cabaran yang sangat sukar dalam pengeluaran skala komersial. Walaupun peranti skala makmal telah mencapai kecekapan penukaran hampir 15%, modul komersial kawasan besar biasanya beroperasi pada kecekapan yang lebih rendah kerana mencapai keseragaman sempurna di seluruh panel adalah lebih sukar.

Walau bagaimanapun, teknologi silikon amorfus terus menawarkan kelebihan berharga, termasuk kos pengeluaran yang rendah, skala kawasan yang besar, pembinaan ringan, fleksibiliti mekanikal, dan prestasi yang kuat di bawah cahaya yang tersebar dan keadaan cahaya rendah. Ciri-ciri ini terus menyokong penggunaannya dalam fotovoltaik bersepadu bangunan, sistem tenaga mudah alih, produk solar khusus, dan aplikasi fotovoltaik filem nipis yang lain.

Photodegradation dan Kecacatan Bahan

Kesan Staebler-Wronski

Salah satu had yang paling ketara bagi sel solar silikon amorfus adalah penguraian yang disebabkan oleh cahaya, yang biasanya dikenali sebagai kesan Staebler-Wronski. Walaupun silikon amorfus menawarkan kelebihan seperti kos pengeluaran yang rendah, penggunaan bahan yang rendah, dan prestasi yang baik dalam cahaya rendah, sifat elektriknya secara beransur-ansur merosot semasa pendedahan berpanjangan kepada cahaya matahari.

Penguraian ini tidak berlaku dengan segera selepas pemasangan. Sebaliknya, ia berkembang secara progresif semasa sel solar beroperasi di bawah pencahayaan berterusan. Semasa peringkat awal operasi, modul biasanya memberikan prestasi tertinggi. Dari semasa ke semasa, perubahan struktur berlaku dalam lapisan penyerapan silikon amorfus, menyebabkan pengurangan beransur-ansur dalam kecekapan penukaran dan keluaran elektrik.

Kesan Staebler-Wronski adalah salah satu faktor utama yang menghadkan prestasi jangka panjang sel solar silikon amorfus yang terhidrogen dan telah menjadi tumpuan utama penyelidikan fotovoltaik selama beberapa dekad.

Bagaimana Kecacatan Terbentuk dalam Silikon Amorf Terhidrogen

Kebanyakan sel solar silikon amorfus dihasilkan menggunakan silikon amorfus terhidrogen (a-Si). Semasa pengendapan, atom hidrogen secara sengaja dimasukkan ke dalam bahan kerana ia membantu meneutralkan kecacatan struktur yang dicipta oleh susunan atom yang tidak teratur silikon amorfus.

Dalam sel solar yang baru dihasilkan, banyak atom hidrogen membentuk ikatan Si-H stabil dengan atom silikon. Ikatan ini mengurangkan bilangan kecacatan yang aktif secara elektrik dan meningkatkan kualiti elektronik bahan tersebut.

Walau bagaimanapun, pendedahan berpanjangan kepada cahaya matahari dan tekanan elektrik boleh secara beransur-ansur mengganggu beberapa ikatan ini. Apabila ikatan Si-H patah, ikatan tergantung terbentuk dalam rangkaian silikon amorfus. Ikatan tergantung ini bertindak sebagai tapak kecacatan elektronik yang memperkenalkan keadaan tenaga tambahan ke dalam separa pengalir.

Apabila penguraian berlanjutan, beberapa atom hidrogen menjadi mudah alih dan bergerak melalui bahan. Dalam keadaan tertentu, hidrogen boleh mengumpul di kawasan yang terhad dan membentuk kelompok mikroskopik atau gelembung. Walaupun sangat kecil, perubahan struktur ini semakin mengganggu rangkaian separa pengalir dan menyumbang kepada pembentukan kecacatan tambahan.

Kesan gabungan pembentukan ikatan tergantung, migrasi hidrogen, dan kacau struktur secara beransur-ansur meningkatkan ketumpatan kecacatan dalam lapisan penyerapan, mengurangkan kualiti elektronik keseluruhan bahan.

Kesan terhadap Prestasi Sel Solar

Peningkatan dalam ketumpatan kecacatan secara langsung mempengaruhi pengangkutan pembawa cas dan prestasi fotovoltaik.

Apabila cahaya matahari diserap dalam lapisan silikon amorfus, pasangan elektron-noktah dihasilkan dan mesti melalui separa pengalir sebelum diambil oleh elektrod. Dalam bahan dengan kecacatan yang relatif sedikit, sebahagian besar pembawa ini boleh dikumpulkan dengan berjaya dan ditukarkan menjadi tenaga elektrik yang berguna.

Apabila lebih banyak ikatan tergantung dan tapak kecacatan terkumpul, pusat perangkap pembawa dan rekombinasi tambahan diperkenalkan. Elektron dan noktah menjadi lebih mungkin untuk bergabung semula sebelum mencapai elektrod pengumpulan, mengurangkan bilangan pembawa cas yang tersedia untuk pengeluaran elektrik.

Akibatnya, beberapa parameter prestasi utama secara beransur-ansur merosot:

• Arus pintasan (Isc)

• Faktor pengisian (FF)

• Kecekapan penukaran

• Keluaran kuasa keseluruhan

Selain daripada penguraian foto, silikon amorfus juga menghadapi had spektral yang berkaitan dengan jalur optikalnya yang relatif luas kira-kira 1.7 eV. Walaupun jurang ini menyumbang kepada penyerapan cahaya yang kuat dan prestasi yang baik dalam cahaya rendah, ia menghalang penggunaan yang efisien bagi banyak foton merah dan inframerah dekat yang berenergi lebih rendah. Akibatnya, sebahagian daripada spektrum solar yang ada tidak dapat ditukarkan menjadi elektrik, mengehadkan kecekapan maksimum peranti sambungan tunggal.

Strategi Mitigasi

Walaupun penguraian foto tidak dapat dihapuskan sepenuhnya, beberapa pendekatan telah dibangunkan untuk mengurangkan kesannya dan meningkatkan prestasi jangka panjang.

Struktur Tandem

Salah satu strategi yang paling berkesan adalah penggunaan reka bentuk sel solar tandem atau multi-junction. Daripada mengandalkan satu lapisan penyerapan, pelbagai p-i-n junction ditumpuk secara menegak, dengan setiap lapisan dioptimumkan untuk menyerap bahagian berbeza dari spektrum matahari.

Apabila cahaya matahari memasuki peranti, foton tenaga tinggi diserap dalam lapisan atas, manakala foton dengan panjang gelombang yang lebih panjang terus ke lapisan yang lebih dalam di mana ia masih boleh menyumbang kepada pengeluaran elektrik. Pendekatan ini meningkatkan penggunaan spektrum, meningkatkan kecekapan penukaran, dan sebahagiannya mengimbangi kekurangan yang berkaitan dengan lebihan jalur lebar silikon amorf.

Oleh kerana struktur tandem menghasilkan lebih banyak tenaga daripada kawasan yang sama yang diterangi, ia telah menjadi salah satu strategi reka bentuk yang paling penting dalam teknologi fotovoltaik silikon amorf moden.

Pemulihan Annealing

Satu ciri unik silikon amorf yang dihidrogenkan adalah bahawa sebahagian besar fotodegradasi boleh dipulihkan melalui annealing.

Semasa annealing, sel solar dipanaskan di bawah keadaan terkawal, biasanya antara kira-kira 130°C dan 175°C. Suhu tinggi meningkatkan mobiliti atom dan membolehkan beberapa ikatan Si-H yang rosak untuk dibentuk semula.

Apabila ketumpatan ikatan terpinggir berkurang, kualiti elektrik semikonduktor meningkat. Penghantaran pembawa cas menjadi lebih cekap, kerugian rekombinasi dikurangkan, dan sebahagian daripada prestasi fotovoltaik asal boleh dipulihkan.

Bergantung kepada tahap degradasi dan syarat annealing yang digunakan, sebahagian besar kecekapan awal boleh dipulihkan. Keupayaan untuk sebahagiannya membalikkan degradasi yang disebabkan oleh cahaya membezakan silikon amorf daripada banyak bahan fotovoltaik lain dan menyediakan laluan penting untuk mengekalkan prestasi peranti jangka panjang.

Faktor Prestasi dan Cabaran

Faktor Utama yang Mempengaruhi Kecekapan

Prestasi sel solar silikon amorf sangat dipengaruhi oleh struktur atom yang tidak teratur pada bahan tersebut. Berbanding dengan silikon kristal, pembawa cas berhadapan dengan lebih banyak keadaan dan kecacatan yang terlokalisasi, menjadikan penghantaran dan pengumpulan pembawa menjadi lebih mencabar. Oleh itu, mencapai kecekapan tinggi memerlukan pengoptimuman yang teliti bagi pelbagai parameter material, optik, elektrik, dan struktur.

Filem Konduktif Telus

Filem konduktif telus berfungsi sebagai kedua-dua tingkap pemancar cahaya dan lapisan pengumpulan arus. Ketelusan optik yang tinggi membolehkan lebih banyak cahaya matahari mencapai lapisan penyerapan, manakala rintangan elektrik yang rendah meminimakan kerugian kuasa semasa penghantaran arus.

Kadar Konduktiviti Lapisan Tingkap

Konduktiviti lapisan tingkap mempengaruhi sejauh mana pembawa fotogenari bergerak ke arah elektrod dengan cekap. Konduktiviti yang lemah meningkatkan rintangan siri dan mengurangkan prestasi elektrik secara keseluruhan.

Jalur Lebar Lapisan Tingkap

Lapisan tingkap dengan jalur lebar yang besar membolehkan lebih banyak cahaya matahari melalui ke kawasan penyerapan tanpa diserap terlalu awal. Pemilihan jalur lebar yang betul membantu memaksimumkan penggunaan cahaya sambil mengekalkan ciri elektrik yang baik.

Kepekatan Doping

Tahap doping mesti dikawal dengan teliti semasa pembuatan. Doping yang tidak mencukupi boleh melemahkan medan elektrik dalaman, manakala doping yang berlebihan boleh memperkenalkan kecacatan dan meningkatkan rekombinasi pembawa.

Transmittansi Cahaya

Jumlah cahaya matahari yang mencapai lapisan penyerapan intrinsik secara langsung mempengaruhi penghasilan arus. Semua lapisan atas, termasuk salutan konduktif dan lapisan tingkap, mesti direka untuk meminimakan kerugian optik dan memaksimakan penghantaran cahaya.

Penjajaran Jalur Tenaga

Penghantaran cas yang cekap bergantung kepada penjajaran yang betul bagi tahap tenaga antara lapisan bersebelahan. Jalur tenaga yang sesuai membolehkan pembawa bergerak dengan lancar merentasi antara muka, manakala penjajaran yang buruk boleh mencipta penghalang yang meningkatkan kerugian rekombinasi.

Kecacatan Antara Muka

Kecacatan pada antara muka lapisan bertindak sebagai pusat rekombinasi di mana elektron dan lubang hilang sebelum menyumbang kepada output elektrik. Oleh itu, mengurangkan ketumpatan kecacatan antara muka adalah penting untuk meningkatkan jangka hayat pembawa dan kecekapan peranti.

Ketebalan Lapisan

Ketebalan setiap lapisan fungsional mempengaruhi kedua-dua penyerapan optik dan penghantaran pembawa. Lapisan intrinsik adalah sangat penting kerana ia mesti cukup tebal untuk menyerap cahaya matahari yang mencukupi sambil tetap cukup nipis untuk membolehkan pengumpulan cas yang cekap.

Arkitek Sel

Reka bentuk keseluruhan peranti juga mempengaruhi prestasi. Susunan lapisan, laluan pengumpulan arus, pengurusan optik, dan sambungan elektrik semua menyumbang kepada kecekapan penukaran akhir. Bahkan bahan berkualiti tinggi boleh berprestasi rendah jika arkitek sel tidak dioptimumkan dengan betul.

Had Prestasi Semasa

Walaupun terdapat kelebihannya, teknologi silikon amorfus terus menghadapi beberapa batasan penting.

Had Kecekapan Penukaran

Struktur atom yang tidak teratur dalam silikon amorfus mengurangkan mobiliti pembawa dan meningkatkan kerugian rekombinasi berbanding dengan silikon kristalin. Selain itu, jalur lebar yang relatif membataskan penggunaan bahagian spektrum solar yang berenergi rendah. Faktor-faktor ini membatasi kecekapan maksimum yang dapat dicapai oleh sel solar silikon amorfus dengan satu sambungan.

Walaupun peningkatan berterusan telah meningkatkan prestasi selama bertahun-tahun, kecekapan penukaran secara amnya masih lebih rendah daripada banyak teknologi silikon kristalin dan fotovoltaik filem nipis yang maju.

Penguraian yang Dikenakan oleh Cahaya

Cabaran besar yang lain adalah kesan Staebler-Wronski, sejenis penguraian yang dikenakan oleh cahaya yang berlaku semasa pendedahan berpanjangan kepada cahaya matahari. Dari semasa ke semasa, kecacatan tambahan terbentuk dalam lapisan silikon amorfus yang diperkayakan hidrogen, mengurangkan kecekapan pengumpulan pembawa dan menyebabkan penurunan secara beransur-ansur dalam pengeluaran arus, faktor pengisian, dan kecekapan penukaran keseluruhan.

Had kecekapan dan kestabilan jangka panjang kekal sebagai halangan utama kepada penerapan yang lebih luas.

Teknologi dan Arah Penyelidikan Baru

Para penyelidik terus membangunkan bahan baru, struktur peranti, dan pendekatan pengeluaran untuk meningkatkan kedua-dua kecekapan dan kestabilan.

Reka Bentuk Tandem dan Multi-Junction

Sel solar tandem menggabungkan beberapa lapisan penyerap dengan jalur tenaga yang berbeza untuk menangkap bahagian yang lebih besar daripada spektrum solar. Dengan mengurangkan kerugian spektra dan meningkatkan pemanfaatan cahaya, struktur multi-junction boleh mencapai kecekapan yang jauh lebih tinggi daripada peranti sambungan tunggal konvensional.

Bahan Konduktif Telus Maju

Bahan konduktif telus baru sedang dibangunkan untuk memberikan rintangan lembaran yang lebih rendah, ketelusan yang lebih tinggi, dan keupayaan pengurusan cahaya yang lebih baik. Peningkatan ini membantu meningkatkan kedua-dua pemindahan optik dan kekonduksian elektrik.

Bahan Lapisan Tingkap Baru

Penyelidikan tertumpu kepada bahan lapisan tingkap yang maju yang menawarkan sifat optik dan elektrik yang diperbaiki. Contoh termasuk:

• Karbon silikon amorfus (a-SiC)

• Oksigen silikon amorfus (a-SiO)

• Silikon mikrokrystalline (μc-Si)

• Karbon silikon mikrokrystalline (μc-SiC)

Bahan-bahan ini menyokong kejuruteraan jalur tenaga yang lebih baik, kualiti antaramuka yang diperbaiki, dan prestasi peranti yang dipertingkatkan.

Teknik PECVD Maju

Oleh kerana kualiti filem sangat bergantung pada proses pemendapan, penyelidik terus memperhalusi teknologi PECVD. Pendekatan maju termasuk:

• RF-PECVD (Radio Frequency PECVD)

• PECVD Vakum Ultra-Tinggi

• VHF-PECVD (Very High Frequency PECVD)

• PECVD Microwave

Kaedah-kaedah ini memberikan kawalan yang lebih besar ke atas pertumbuhan filem, meningkatkan keseragaman, dan mengurangkan pembentukan kecacatan.

Kejuruteraan Antaramuka dan Pasivasi Hidrogen

Mengurangkan rekombinasi antaramuka tetap menjadi salah satu kaedah yang paling berkesan untuk meningkatkan prestasi sel solar. Lapisan penampan maju, rawatan permukaan, dan teknik pasivasi hidrogen sedang dibangunkan untuk meneutralkan kecacatan, meningkatkan pengangkutan pembawa, dan meningkatkan kestabilan jangka panjang.

Pandangan Masa Depan

Walaupun cabaran berkaitan dengan kecekapan penukaran dan fotodegradasi masih ada, silikon amorfus terus menawarkan beberapa kelebihan, termasuk penggunaan bahan yang rendah, kos pengeluaran yang relatif rendah, binaan yang ringan, keupayaan pemendapan kawasan besar, dan prestasi yang kuat dalam keadaan cahaya rendah.

Kemajuan masa depan dijangka datang dari pengembangan gabungan arkitek tandem, bahan maju, kejuruteraan antaramuka yang diperbaiki, strategi kawalan kecacatan, dan teknologi pemendapan generasi akan datang. Apabila inovasi ini matang, kedua-dua kecekapan dan kestabilan jangka panjang sel solar silikon amorfus mungkin akan meningkat lebih jauh.

Atas sebab-sebab ini, silikon amorfus diharapkan akan terus menjadi teknologi fotovoltaik filem nipis yang penting, terutamanya dalam aplikasi di mana fleksibiliti, binaan ringan, integrasi kawasan besar, dan pengeluaran yang kos efektif adalah keperluan utama.

Kesimpulan

Sel solar silikon amorfus tetap berharga kerana mereka menggabungkan penggunaan bahan yang rendah, pengeluaran fleksibel, dan prestasi yang baik dalam cahaya rendah. Had utama mereka adalah kecekapan penukaran yang lebih rendah dan penguraian yang dikenakan oleh cahaya, terutama dari kesan Staebler-Wronski. Peningkatan dalam struktur tandem, filem konduktif telus, proses PECVD, kawalan antaramuka, dan pasivasi hidrogen terus menguatkan peranan mereka dalam teknologi solar filem nipis.

Soalan Lazim [FAQ]

1. Mengapa sel solar silikon amorfus kekal relevan walaupun mempunyai kecekapan yang lebih rendah daripada sel silikon kristal?

Sel solar silikon amorfus terus digunakan kerana kelebihan mereka melangkaui kecekapan penukaran sahaja. Mereka memerlukan bahan silikon yang jauh lebih sedikit, menyokong pembuatan kawasan besar, boleh didepositkan pada substrat fleksibel, dan berfungsi dengan baik dalam keadaan cahaya rendah dan cahaya tersebar. Untuk aplikasi seperti peranti dalam bangunan, fotovoltaik yang terintegrasi dalam bangunan, modul ringan, dan elektronik mudah alih, manfaat ini boleh mengatasi kekurangan kecekapan puncak yang lebih rendah.

2. Mengapa lapisan intrinsik dianggap sebagai bahagian yang paling penting dalam sel solar p-i-n silikon amorfus?

Lapisan intrinsik berfungsi sebagai kawasan utama yang menyerap cahaya di mana kebanyakan pasangan elektron-hol dijana. Memandangkan lapisan p-tipe dan n-tipe relatif nipis, majoriti penukaran fotovoltaik berlaku dalam kawasan intrinsik. Ketebalan, kualiti bahan, dan kepadatan cacatnya secara langsung mempengaruhi penyerapan cahaya, penghasilan pembawa, dan kecekapan pengumpulan cas. Sebarang peningkatan dalam lapisan intrinsik biasanya mempunyai kesan yang ketara terhadap prestasi keseluruhan sel.

3. Bagaimana sel solar silikon amorfus tandem mengatasi kekangan reka bentuk satu sambungan?

Sel satu sambungan hanya boleh menggunakan sebahagian terhad daripada spektrum solar dengan cekap. Struktur tandem menangani kekangan ini dengan mengumpul beberapa lapisan fotovoltaik dengan tenaga jurang jalur yang berbeza. Setiap lapisan menyerap julat panjang gelombang tertentu, membenarkan lebih banyak cahaya matahari ditukar menjadi elektrik. Pendekatan ini meningkatkan penggunaan spektrum, mengurangkan kerugian tenaga, dan meningkatkan kecekapan penukaran keseluruhan berbanding dengan sel silikon amorfus satu sambungan konvensional.

4. Mengapa kesan Staebler-Wronski dianggap sebagai salah satu cabaran terbesar dalam teknologi silikon amorfus?

Kesan Staebler-Wronski menyebabkan penurunan prestasi secara beransur-ansur apabila sel silikon amorfus terdedah kepada cahaya matahari dalam tempoh yang panjang. Pencahayaan berterusan boleh memutuskan ikatan silikon-hidrogen dalam bahan tersebut, mencipta tapak cacat tambahan yang menangkap pembawa cas dan meningkatkan kerugian rekombinasi. Apabila kepadatan cacat meningkat, parameter prestasi penting seperti arus pintasan, faktor isi, dan kecekapan penukaran merudum, mengehadkan pengeluaran tenaga jangka panjang.

5. Mengapa kawalan tepat proses pemendapan PECVD adalah kritikal untuk menghasilkan sel solar silikon amorfus berkualiti tinggi?

Sifat elektrik dan optik filem silikon amorfus sangat bergantung kepada keadaan pemendapan. Parameter seperti komposisi gas, tekanan ruang, suhu substrat, kuasa plasma, dan kadar aliran gas mempengaruhi ketebalan filem, keseragaman, kepadatan cacat, dan ciri pengangkutan pembawa. Walaupun variasi kecil boleh mempengaruhi prestasi modul dan konsistensi. Oleh itu, mengekalkan kawalan proses yang ketat adalah penting untuk menghasilkan sel solar yang boleh dipercayai dengan ciri elektrik yang stabil di seluruh volum pengeluaran yang besar.
