Panduan Lengkap untuk Penyambung Spade: Untuk Pendawaian Selamat dan Boleh Dipercayai

Penyambung spade ialah terminal wayar yang digunakan secara meluas yang menyediakan cara yang mudah, selamat dan boleh digunakan untuk menyambung wayar ke skru, stud dan tiang terminal.Artikel ini menerangkan cara ia berfungsi, keperluan projek yang perlu diperiksa sebelum pemilihan, dan sebab tolok wayar, saiz stud, jenis penyambung, kualiti bahan dan keserasian semuanya penting.Ia juga meliputi piawaian keselamatan, risiko terlalu panas, dan kaedah pengeliman dan pemasangan yang betul.Bersama-sama, topik ini menunjukkan cara pemilihan penyambung spade yang betul dan pemasangan menyokong sambungan elektrik yang selamat, boleh dipercayai dan tahan lama.

Katalog

Gambaran Keseluruhan Penyambung Spade

Penyambung spade ialah terminal elektrik yang digunakan untuk memasang wayar pada skru, stud, atau tiang terminal.Hujung logam berbentuk seperti garpu terbuka, jadi penyambung boleh meluncur ke tempatnya di sekitar titik pengikat.Dalam banyak kes, skru hanya perlu dilonggarkan, bukan dikeluarkan sepenuhnya.Ini menjadikan sambungan lebih pantas dipasang dan lebih mudah untuk diputuskan semasa pembaikan, penggantian atau pemeriksaan rutin.

Dalam kerja pendawaian sebenar, bentuk ini menjimatkan masa apabila perlu mengeluarkan satu wayar dari blok terminal, menggantikan bahagian yang rosak atau memeriksa litar tanpa mengganggu pemasangan penuh.Daripada mencabut sambungan kekal, wayar boleh dilepaskan dengan melonggarkan skru, mengangkat penyambung dan memasangkannya semula ke tempatnya selepas kerja selesai.Ini adalah salah satu sebab penyambung spade digunakan secara meluas dalam sistem elektrik dan elektronik yang memerlukan kedua-dua sentuhan selamat dan akses perkhidmatan yang mudah.

Penyambung spade dibuat dalam pelbagai saiz, bahan dan gaya penebat.Sesetengahnya adalah logam kosong, manakala yang lain termasuk lengan terlindung yang menutupi bahagian berkelim dan membantu mengurangkan sentuhan tidak sengaja.Penyambung yang betul mesti sepadan dengan kedua-dua saiz wayar dan saiz stud atau skru.Jika salah satu daripadanya salah, terminal mungkin tidak terletak pada tempatnya, dan sambungan boleh menjadi kurang dipercayai dari semasa ke semasa.

Keperluan Projek

Keperluan Arus dan Voltan

Setiap projek harus dimulakan dengan pemeriksaan yang jelas terhadap arus dan voltan yang mesti dibawa oleh sambungan.Ini adalah salah satu langkah praktikal pertama dalam pemilihan penyambung kerana penyambung spade bukan sahaja dipilih mengikut bentuk atau kesesuaian.Ia juga mesti mengendalikan beban elektrik dengan selamat semasa operasi biasa dan dalam tempoh yang singkat apabila beban meningkat melebihi paras purata.

Setiap penyambung spade mempunyai penarafan elektrik tertentu, dan penarafan itu menunjukkan jumlah arus dan voltan yang boleh dibawa oleh terminal tanpa menimbulkan haba yang berlebihan atau menekankan sambungan.Apabila arus melalui terminal, sesentuh logam dan sambungan wayar berkelim mesti kekal stabil.Jika penyambung bersaiz kecil atau ditolak melebihi penarafannya, haba boleh terkumpul di titik sentuhan dan di sepanjang hujung wayar.Haba itu boleh merosakkan permukaan terminal, melemahkan penebat wayar, dan memendekkan hayat sambungan.

Atas sebab itu, penyambung yang dipilih harus menampung beban yang dijangkakan tertinggi, bukan hanya keadaan berjalan biasa.Ini termasuk lonjakan ringkas yang muncul apabila peralatan dimulakan, bertukar atau beroperasi di bawah permintaan yang berubah-ubah.Langkah ini amat penting dalam sistem automotif, isi rumah dan perindustrian, di mana keadaan operasi sebenar tidak sentiasa kekal.Penyambung dengan penarafan yang betul membantu litar kekal stabil dan mengurangkan risiko terlalu panas, kerosakan penebat dan kegagalan awal.

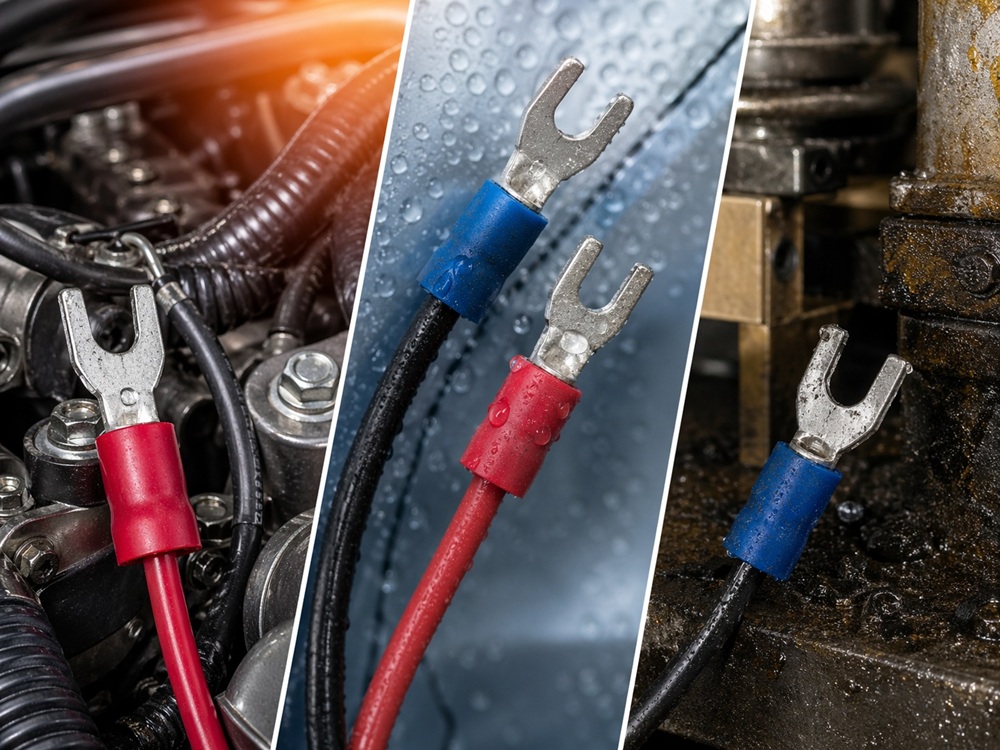

Keadaan Persekitaran

Selepas memeriksa beban elektrik, langkah seterusnya ialah melihat persekitaran kerja.Tempat di mana penyambung akan dipasang mempunyai kesan langsung pada berapa lama ia akan bertahan dan sejauh mana ia akan berfungsi.Sambungan yang berfungsi dengan baik dalam panel dalaman yang bersih mungkin gagal lebih awal dalam petak enjin panas, kawasan utiliti lembap atau kandang kilang yang kotor.

Haba boleh melembutkan penebat dan melemahkan bahan terminal dari semasa ke semasa.Kelembapan boleh mencapai permukaan logam terdedah dan membawa kepada kakisan, yang mengurangkan kualiti sentuhan dan meningkatkan rintangan.Getaran perlahan-lahan boleh melonggarkan sambungan yang lemah atau tidak dipasang dengan baik, terutamanya apabila peralatan bergerak, bermula, berhenti atau bergegar semasa operasi.Debu, minyak dan bahan kimia juga boleh berkumpul di sekeliling terminal dan mengurangkan hayat perkhidmatan jika penyambung tidak direka bentuk untuk keadaan tersebut.

Oleh sebab itu, persekitaran pemasangan harus diperiksa dengan teliti seperti penarafan elektrik.Dalam sistem automotif, penyambung selalunya perlu menahan haba, getaran dan pendedahan kepada bendalir.Dalam sistem isi rumah, penyambung boleh dipasang di kawasan yang mempunyai kelembapan, seperti dapur, ruang bawah tanah atau ruang utiliti.Dalam peralatan industri, terminal mungkin terdedah kepada kotoran, kabus minyak, agen pembersih atau bahan kimia proses.Dalam keadaan yang lebih keras ini, terminal terlindung, tahan kakisan dan dipasang dengan betul biasanya memberikan perlindungan yang lebih baik dan hayat perkhidmatan yang lebih lama.

Jenis Permohonan

Langkah terakhir ialah memadankan penyambung dengan aplikasi sebenar.Walaupun semasa, voltan dan persekitaran sudah diketahui, peralatan itu sendiri masih mempengaruhi jenis penyambung yang akan berfungsi dengan baik.Sistem yang berbeza meletakkan permintaan yang berbeza pada sambungan, dan permintaan tersebut mempengaruhi jenis terminal yang harus digunakan.

Dalam pendawaian automotif, penyambung selalunya perlu kekal selamat di bawah getaran berterusan, perubahan suhu dan sentuhan dengan minyak atau cecair.Dalam sistem audio, sambungan mesti kekal stabil supaya laluan isyarat kekal bersih dan konsisten.Dalam pendawaian rumah, pemasang selalunya memilih penyambung yang mudah dipasang, diperiksa dan diganti semasa penyelenggaraan.Dalam peralatan industri, terminal mungkin perlu menyokong beban elektrik yang lebih berat, servis berulang dan keadaan operasi yang lebih kasar.

Memilih penyambung berdasarkan penggunaan sebenar membantu mengelakkan masalah kemudian.Terminal yang berfungsi dengan baik di lokasi tertutup yang kering mungkin tidak dapat menahan di dalam kenderaan, berhampiran jentera atau di dalam panel kawalan yang berdebu.Memadankan penyambung kepada aplikasi meningkatkan keselamatan, meningkatkan ketahanan, dan menjadikan penyelenggaraan dan penggantian masa hadapan lebih mudah dan lebih dipercayai.

Tolok Wayar dan Saiz Stud Terminal

Piawaian Tolok Wayar

Tolok wayar menunjukkan ketebalan wayar, jadi ini adalah salah satu perkara pertama yang perlu diperiksa sebelum memilih penyambung spade.Dalam kebanyakan sistem elektrik, saiz wayar diukur menggunakan standard American Wire Gauge (AWG).Di bawah sistem ini, nombor bergerak ke arah yang bertentangan dengan ketebalan wayar.Nombor AWG yang lebih kecil bermakna wayar yang lebih tebal, jadi 10 AWG adalah lebih tebal daripada 18 AWG.

Ini penting semasa pemilihan penyambung kerana terminal spade dibuat untuk memegang hanya julat saiz wayar tertentu.Apabila wayar dilucutkan dan dimasukkan ke dalam tong kelim, tong logam mesti ditutup rapat di sekeliling konduktor.Jika penyambung terlalu besar, tong mungkin tidak mencengkam wayar dengan kuat, dan kelim boleh longgar di bawah tarikan atau getaran.Jika penyambung terlalu kecil, wayar mungkin tidak masuk sepenuhnya, atau helai mungkin terhimpit, bengkok atau dipotong semasa mengelim.Dalam kedua-dua kes, kenalan menjadi kurang dipercayai.

Padanan yang betul antara tolok wayar dan julat penyambung membantu mencipta kelim yang kukuh, sentuhan elektrik yang mantap dan prestasi jangka panjang yang lebih baik.Ini adalah langkah asas, tetapi ia mempunyai kesan langsung pada kekuatan sambungan, kestabilan elektrik dan keselamatan.

Cara Mengukur Tolok Wayar:

Sebelum memilih terminal, saiz wayar hendaklah diperiksa setepat mungkin.Kaedah yang paling boleh dipercayai ialah menggunakan alat tolok wayar, yang membolehkan wayar masuk ke dalam bukaan bertanda sehingga saiz yang betul ditemui.Ini memberikan bacaan langsung dan mengurangkan tekaan semasa pemilihan penyambung.

Satu lagi kaedah biasa ialah membaca tanda bercetak pada penebat wayar.Banyak wayar dilabelkan dengan saiznya, terutamanya dalam pemasangan kabel buatan atau gulungan elektrik standard.Apabila tanda tersebut jelas dan tidak rosak, ia boleh memberikan rujukan pantas.Jika tiada alat tolok atau tanda bercetak tersedia, carta saiz wayar boleh digunakan untuk menganggarkan saiz, walaupun kaedah ini kurang tepat dan harus dirawat dengan lebih berhati-hati.

Banyak penyambung spade bertebat juga menggunakan pengekodan warna untuk menunjukkan julat wayar ia dibina.Dalam kebanyakan set penyambung biasa, merah digunakan untuk 22 hingga 16 AWG, biru untuk 16 hingga 14 AWG dan kuning untuk 12 hingga 10 AWG.Warna-warna ini menjadikan pengisihan dan pemilihan asas lebih cepat, terutamanya semasa kerja pendawaian berulang.Walaupun begitu, warna hanya boleh menjadi panduan.Pengukuran wayar sebenar masih merupakan pendekatan yang lebih selamat, kerana ketidakpadanan saiz kecil boleh menyebabkan kelim yang lemah, cengkaman konduktor yang lemah atau sambungan yang tidak stabil selepas pemasangan.

Saiz Stud Terminal

Selepas tolok wayar disahkan, langkah seterusnya ialah menyemak saiz stud terminal.Wayar mungkin sesuai dengan tong pengelim dengan betul, tetapi penyambung masih perlu diletakkan dengan betul pada skru atau stud di mana ia akan diikat.Bukaan garpu terminal spade mestilah cukup lebar untuk meluncur di sekeliling stud tanpa memaksanya, tetapi tidak terlalu lebar sehingga terminal beralih atau duduk longgar selepas mengetatkan.

Saiz stud biasanya dikenal pasti melalui diameternya, dengan saiz biasa seperti 1/4 inci, 5/16 inci dan 3/8 inci.Apabila memilih terminal, bukaan di hujung spade hendaklah sepadan dengan saiz itu sedekat mungkin.Jika bukaan terlalu kecil, penyambung tidak akan muat di atas stud.Jika ia terlalu besar, terminal boleh bergerak keluar dari kedudukan sebelum atau semasa mengetatkan, yang mengurangkan kawasan sentuhan antara permukaan logam.Kawasan sentuhan yang kurang boleh meningkatkan rintangan dan menjadikan sambungan kurang selamat.

Cara paling tepat untuk memeriksa stud adalah dengan kaliper, yang memberikan ukuran diameter langsung.Pembaris boleh digunakan untuk anggaran kasar apabila tiada lagi yang tersedia, tetapi ia kurang tepat, terutamanya pada perkakasan yang lebih kecil.Pembukaan yang sedikit lebih besar mungkin masih berfungsi dalam beberapa kes, tetapi kelegaan tambahan yang terlalu banyak melemahkan kesesuaian dan mengurangkan kestabilan sambungan.

Penyambung spade yang boleh dipercayai mesti sepadan dengan kedua-dua tolok wayar dan saiz stud.Bahagian wayar mempengaruhi kekukuhan konduktor dipegang, dan bukaan terminal mempengaruhi kedudukan penyambung pada titik pengikat.Apabila kedua-duanya dipadankan dengan betul, sambungan lebih mudah dipasang, lebih mudah diketatkan dengan betul dan lebih dipercayai semasa penggunaan jangka panjang.

Jenis Penyambung Spade

Penyambung spade dibuat dalam beberapa bentuk kerana kerja pendawaian tidak semua memerlukan jenis sambungan yang sama.Sesetengah pemasangan memerlukan penamatan wayar asas dengan akses mudah.Yang lain memerlukan perlindungan yang lebih baik di sekitar kawasan yang berkelim, cara yang lebih pantas untuk memutuskan sambungan bahagian, atau pegangan yang lebih kuat di bawah pergerakan dan getaran.Atas sebab itu, penyambung spade berbeza bukan sahaja dalam bentuk, tetapi juga dalam cara ia melindungi sambungan dan sejauh mana ia kekal di tempatnya selepas pemasangan.

Dalam penggunaan sebenar, jenis penyambung mempengaruhi kedua-dua langkah pemasangan dan prestasi jangka panjang pendawaian.Terminal ringkas mungkin berfungsi dengan baik di dalam kepungan kering yang sambungannya jarang disentuh.Jenis yang lebih terlindung atau lebih selamat mungkin diperlukan di mana wayar mengalir melalui badan kenderaan, berhampiran peralatan bergerak atau dalam ruang yang selalunya kerja servis.Memilih jenis yang betul menjadikan kerja lebih mudah pada permulaan dan membantu mengelakkan sambungan longgar, logam terdedah dan pembaikan berulang kemudian.

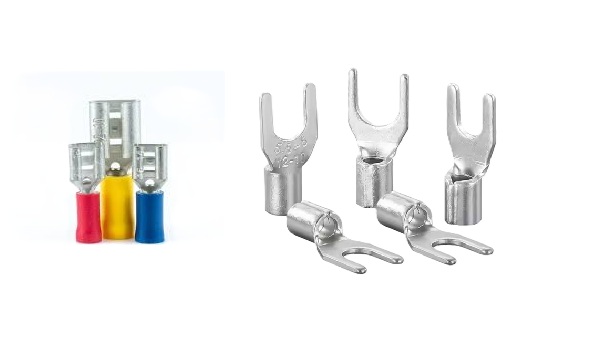

Penyambung Spade Bertebat dan Tidak Bertebat

Penyambung spade bertebat mempunyai lengan plastik di sekeliling bahagian kelim.Selepas wayar dilucutkan dan dimasukkan ke dalam tong, lengan meliputi kawasan di mana konduktor dikelim ke dalam terminal.Lapisan tambahan ini membantu mengurangkan sentuhan tidak sengaja dengan bahagian logam dan memberikan sambungan lebih perlindungan terhadap kelembapan, habuk dan pencemaran cahaya.Ia amat berguna di tempat yang wayar berdekatan, terminal terdedah atau keadaan lembap boleh meningkatkan risiko litar pintas atau sentuhan yang tidak diingini.

Oleh kerana perlindungan tambahan itu, penyambung bertebat digunakan secara meluas dalam pendawaian automotif, sistem elektrik isi rumah, peralatan luar dan kerja penyelenggaraan am.Mereka selalunya merupakan pilihan yang lebih selamat apabila sambungan boleh dikendalikan semasa perkhidmatan atau apabila kawasan sekitar tidak dimeterai sepenuhnya.

Penyambung spade tidak bertebat tidak mempunyai lengan ini, jadi terminal logam kekal terdedah.Ia biasanya dipilih untuk ruang kering, tertutup atau terkawal di mana penebat tambahan tidak diperlukan.Dalam tetapan ini, sambungan selalunya dilindungi oleh perumah peralatan atau oleh susun atur di dalam panel.Jenis tidak bertebat biasanya lebih kecil, kadangkala lebih mudah untuk dimuatkan ke dalam ruang yang sempit, dan selalunya lebih rendah dari segi kos.Walau bagaimanapun, ia memberikan perlindungan yang kurang di sekitar kawasan berkelim, jadi ia harus digunakan hanya apabila keadaan pemasangan menyokong pilihan tersebut.

Pilihan yang lebih baik bergantung pada keadaan kerja sebenar.Apabila keselamatan, penebat dan perlindungan alam sekitar lebih penting, jenis terlindung biasanya merupakan pilihan yang lebih kuat.Apabila sambungan berada di dalam kepungan yang dilindungi dan ruang adalah terhad, jenis yang tidak bertebat mungkin mencukupi.

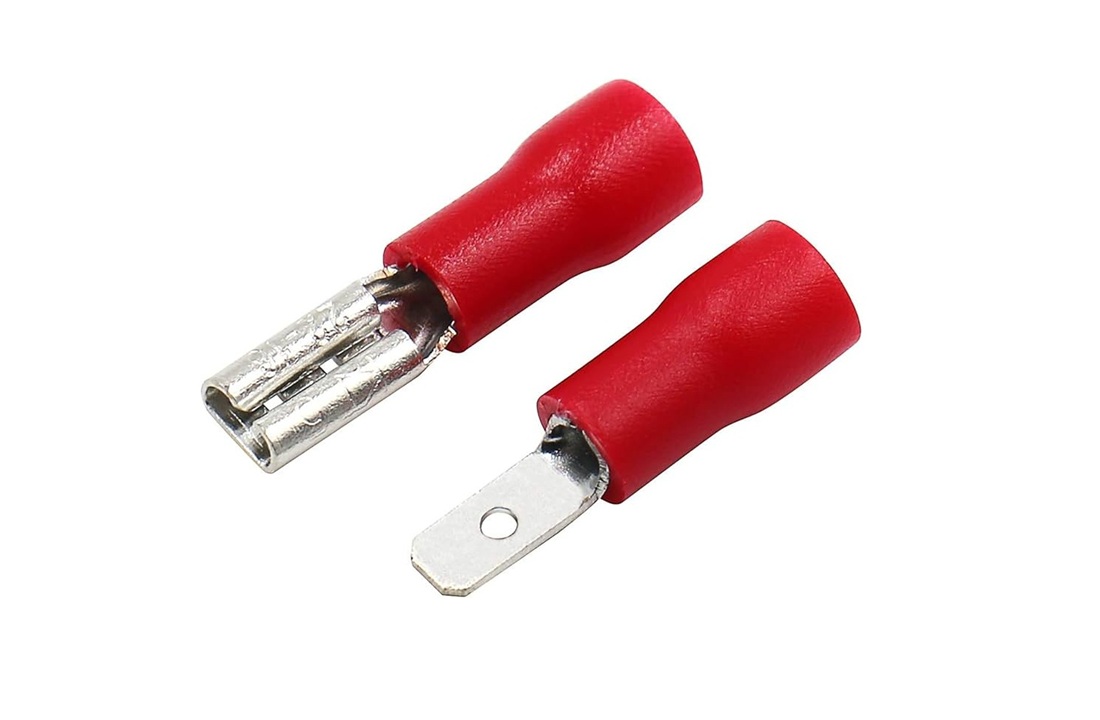

Penyambung Spade Lelaki dan Perempuan

Penyambung spade lelaki dan perempuan direka untuk sambungan cepat dan penyingkiran cepat.Terminal lelaki mempunyai bilah logam rata, dan terminal wanita mempunyai bukaan berbentuk yang meluncur di atas bilah itu dan menggenggamnya.Semasa pemasangan, kedua-dua bahagian ditolak bersama dengan tangan sehingga sentuhan logam terpasang.Semasa penyelenggaraan, mereka boleh diasingkan tanpa memotong wayar, yang menjadikannya berguna dalam sistem yang memerlukan pembaikan, penggantian atau ujian.

Gaya ini biasa digunakan dalam perkakas, kenderaan, pembesar suara, pendawaian kawalan dan pemasangan elektrik lain yang boleh diservis.Ia membenarkan satu bahagian sistem diputuskan sambungannya sambil membiarkan seluruh pendawaian di tempatnya.Itu menjadikan penggantian komponen lebih pantas dan mengurangkan keperluan untuk membina semula sambungan setiap kali bahagian dialih keluar.

Kelebihan utama mereka ialah fleksibiliti semasa penyelenggaraan.Wayar boleh diputuskan, diperiksa dan disambungkan semula dengan sedikit usaha berbanding dengan kaedah pendawaian yang lebih kekal.Pada masa yang sama, kedua-dua bahagian mesti sepadan dengan saiz dan kesesuaian.Jika bahagian wanita terlalu longgar pada bilah jantan, tekanan sesentuh akan berkurangan, dan sambungan mungkin beralih, menjadi panas, atau berfungsi secara tidak sekata.Kesesuaian yang betul diperlukan untuk laluan elektrik yang stabil dan penggunaan jangka panjang yang boleh dipercayai.

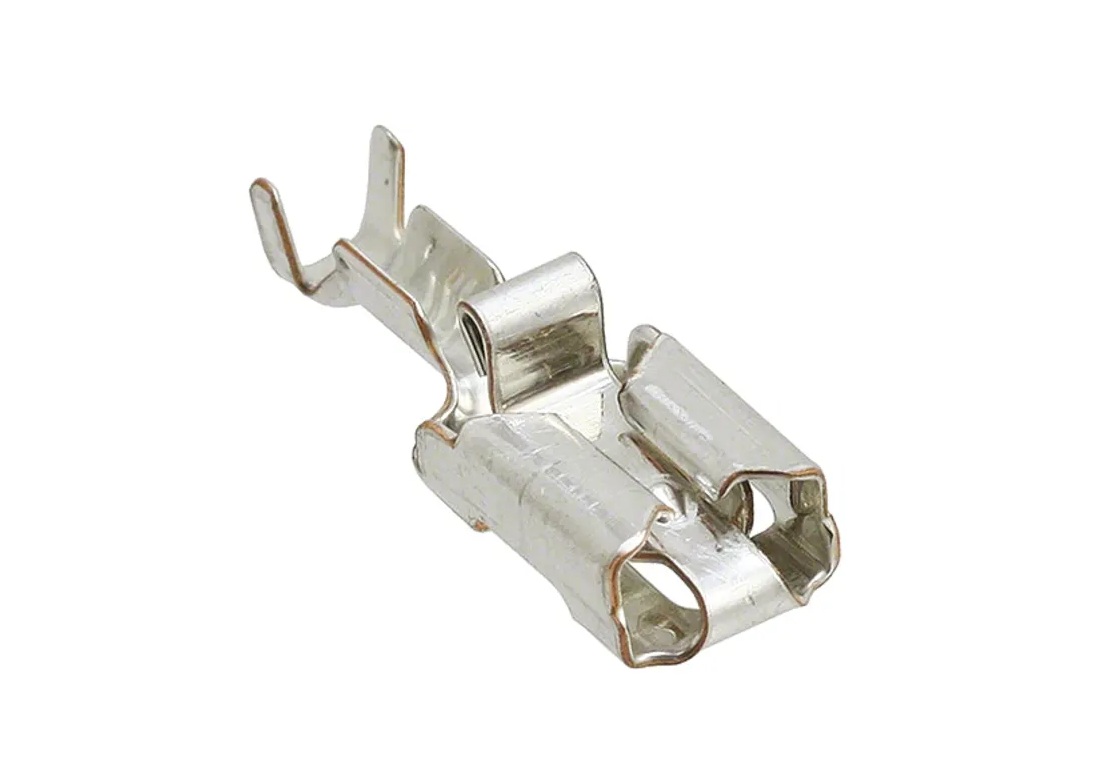

Mengunci Terminal Spade

Terminal spade mengunci dibuat untuk situasi di mana sambungan tekan ke atas standard mungkin longgar.Ia termasuk ciri mengunci, seperti tab, klip atau bahagian spring, yang membantu menahan terminal di tempatnya selepas ia disambungkan.Sebaik sahaja penyambung ditolak ke bahagian mengawan, ciri itu menambah rintangan kepada penarikan atau pergerakan secara tidak sengaja.

Pengekalan tambahan ini berguna dalam kenderaan, mesin industri, peralatan kuasa dan sistem tenaga yang pendawaian mungkin terdedah kepada getaran, gerakan berulang atau kejutan mekanikal.Dalam keadaan tersebut, terminal standard perlahan-lahan boleh kehilangan kedudukan jika muat tidak cukup kukuh atau jika sambungan terganggu semasa operasi.Jenis penguncian membantu mengurangkan risiko itu dengan memastikan terminal disambungkan dengan lebih selamat.

Faedah utama ialah pegangan yang lebih kuat semasa penggunaan yang mencabar.Pegangan yang lebih kukuh itu boleh mengurangkan isu penyelenggaraan, mengurangkan kemungkinan terputus secara tiba-tiba dan meningkatkan kestabilan sambungan dari semasa ke semasa.Jenis penguncian tersedia dalam kedua-dua versi terlindung dan tidak terlindung, jadi penyambung masih boleh dipadankan dengan persekitaran sekeliling sambil menambah pengekalan tambahan.

Jenis penyambung spade yang betul bergantung pada cara sistem beroperasi, tempat ia dipasang dan kekerapan sambungan perlu ditanggalkan.Penyambung bertebat biasanya lebih baik untuk kawasan yang mempunyai kelembapan, habuk, logam terdedah atau keperluan keselamatan yang lebih tinggi.Penyambung tidak bertebat selalunya sesuai untuk ruang yang bersih, kering dan terlindung di mana sambungannya tertutup.Penyambung lelaki dan wanita berguna apabila bahagian perlu diputuskan semasa servis, manakala terminal penguncian adalah lebih baik untuk sistem yang terdedah kepada getaran atau pergerakan yang kerap.

Pemilihan yang baik harus mempertimbangkan penggunaan penuh sambungan, bukan sahaja langkah pemasangan.Penyambung harus sepadan dengan keadaan kerja, keperluan untuk perlindungan, dan jumlah tekanan mekanikal yang akan dihadapi oleh pendawaian.Apabila jenis dipilih dengan betul, wayar lebih mudah dipasang, lebih mudah diservis dan lebih dipercayai semasa operasi jangka panjang.

Bahan dan Kualiti

Bahan Biasa Digunakan dalam Penyambung Spade

Bahan penyambung spade mempengaruhi sejauh mana ia membawa arus dan sejauh mana ia memegang bentuknya semasa pengeliman dan penggunaan jangka panjang.Kebanyakan penyambung spade diperbuat daripada tembaga atau loyang.Kuprum digunakan secara meluas kerana ia mempunyai kekonduksian elektrik yang tinggi, yang membantu arus melalui terminal dengan rintangan yang kurang.Loyang juga biasa kerana ia memberikan kekuatan dan ketahanan yang baik, yang membantu terminal kekal teguh apabila ia dikelim pada wayar dan diikat di bawah skru atau stud.

Banyak penyambung juga mempunyai penyaduran timah pada permukaan logam.Lapisan bersalut nipis ini membantu melindungi penyambung daripada pengoksidaan dan kakisan.Ia juga membantu permukaan sentuhan kekal bersih dari semasa ke semasa, terutamanya di tempat yang udaranya lembap atau sambungan terdedah kepada kotoran dan perubahan suhu.Terminal yang diperbuat daripada logam asas yang baik dan ditutup dengan penyaduran yang betul biasanya mengekalkan laluan elektrik yang lebih stabil semasa tempoh perkhidmatan yang panjang.

Dalam penyambung spade terlindung, lengan biasanya diperbuat daripada nilon atau PVC.Lapisan luar ini meliputi kawasan kelim dan menambah perlindungan asas semasa pengendalian dan pemasangan.Penebat membantu mengurangkan sentuhan tidak sengaja dengan logam terdedah dan memberikan terminal sedikit rintangan kepada kelembapan, kotoran dan lelasan kecil.Bahan lengan juga mempengaruhi cara penyambung berkelakuan semasa mengelim.Lengan yang dipasang dengan baik kekal di tempatnya, tidak mudah retak dan membantu terminal kekal lebih mudah dikendalikan semasa pemasangan.

Oleh sebab itu, pilihan bahan mempengaruhi prestasi elektrik dan kebolehpercayaan fizikal.Logam menjejaskan kekonduksian dan kekuatan, manakala penyaduran dan penebat menjejaskan perlindungan dan hayat perkhidmatan jangka panjang.

Mengapa Ketahanan Kakisan Penting

Hakisan adalah salah satu sebab paling biasa sambungan terminal gagal, terutamanya di tempat yang mempunyai kelembapan, habuk, garam, minyak atau haba.Apabila kakisan mula terbentuk pada permukaan logam, kawasan sentuhan antara terminal dan titik sambungan menjadi kurang berkesan.Apabila rintangan meningkat, sambungan boleh mula berjalan lebih panas.Haba tambahan itu boleh melemahkan terminal, merosakkan penebat berdekatan, dan mengurangkan kebolehpercayaan keseluruhan litar.

Inilah sebabnya mengapa terminal bersalut, terutamanya penyambung tembaga tin, sering diutamakan dalam sistem automotif, marin dan perindustrian.Dalam persekitaran tersebut, penyambung lebih cenderung menghadapi wap air, perubahan suhu, garam jalan, habuk proses atau pendedahan kimia.Permukaan yang lebih terlindung memperlahankan kemerosotan logam dan membantu terminal mengekalkan sentuhan yang stabil dalam tempoh yang lebih lama.

Prestasi jangka panjang dalam keadaan yang teruk tidak bergantung pada penyaduran sahaja.Penebat yang baik, pengedap yang betul di mana perlu, dan kelim yang betul juga membantu mengehadkan kakisan.Apabila helai wayar dikelim ketat di dalam tong, terdapat kurang ruang untuk kelembapan dan pencemaran terkumpul.Apabila penebat sesuai dengan baik dan penyambung digunakan dalam persekitaran yang betul, sambungan mempunyai peluang yang lebih baik untuk kekal bersih dan boleh dipercayai.

Penyambung berkualiti rendah mungkin masih berfungsi dalam keadaan ringan atau dalaman, tetapi ia biasanya mempunyai perlindungan yang kurang apabila persekitaran menjadi lebih mencabar.Di kawasan yang mempunyai kelembapan, garam atau haba, terminal gred rendah tersebut lebih berkemungkinan terhakis awal dan gagal lebih cepat.

Cara Mengenali Kualiti Penyambung

Penyambung spade berkualiti tinggi biasanya menunjukkan beberapa tanda yang jelas semasa pengendalian dan pemasangan.Badan logam harus berasa pepejal dan tidak boleh terlalu mudah dibengkokkan di bawah tekanan ringan.Penyaduran harus kelihatan licin dan sekata di seluruh permukaan, tanpa bintik-bintik kasar, mengelupas atau kawasan kusam yang mencadangkan kemasan yang buruk.Dalam jenis bertebat, lengan hendaklah muat rapat di sekeliling terminal dan tidak boleh menggelongsor, berpecah atau mengelupas semasa kerja mengelim biasa.

Penyambung yang baik juga mengekalkan bentuknya dengan lebih baik apabila wayar dimasukkan dan alat pengelim digunakan.Semasa mengelim, tong harus menutup wayar dengan cara terkawal, tanpa lipatan tidak rata atau runtuh terlalu mudah.Selepas mengelim, wayar harus kekal dipegang dengan kuat, dengan konduktor diikat di dalam tong dan terminal masih dijajar dengan betul.Kesesuaian jenis ini membantu mengekalkan cengkaman mekanikal yang kuat dan sentuhan elektrik yang stabil.

Penyambung berkualiti rendah sering mendedahkan masalah dengan cepat.Logam mungkin terlalu nipis, yang boleh menyebabkan kelim lemah atau ubah bentuk semasa pemasangan.Lengan penebat mungkin longgar atau rapuh, yang mengurangkan perlindungan dan menjadikan pengendalian kurang dipercayai.Kemasan permukaan juga mungkin tidak rata, yang boleh mencadangkan rintangan kakisan yang lebih lemah dan kualiti pembuatan yang lebih rendah.Isu-isu ini boleh membawa kepada sentuhan yang lemah, hayat perkhidmatan yang lebih pendek, dan peluang kegagalan yang lebih besar di bawah beban atau getaran.

Atas sebab itu, kualiti penyambung harus dinilai lebih daripada penampilan sahaja.Tanda-tanda penting termasuk ketebalan logam, ketekalan penyaduran, kesesuaian penebat, dan prestasi penyambung semasa pengeliman.Butiran ini memberikan gambaran yang lebih tepat tentang kebolehpercayaan jangka panjang.

Perkara Utama mengenai Bahan dan Kualiti

Penyambung spade yang baik bergantung pada lebih daripada saiz dan bentuk yang betul.Ia juga bergantung pada logam yang digunakan, kualiti penyaduran, dan kesesuaian penebat.Apabila bahagian ini dibuat dengan baik, penyambung membawa arus dengan lebih dipercayai, menahan kakisan dengan lebih berkesan, dan kekal selamat untuk hayat perkhidmatan yang lebih lama.

Keserasian dan Kesesuaian

Saiz Terminal

Sambungan elektrik yang boleh dipercayai bermula dengan saiz terminal yang betul.Sebelum pemasangan, penyambung mesti dipadankan dengan dua titik asas: tolok wayar dan saiz stud atau skru.Kedua-duanya mesti muat dengan betul untuk sambungan kekal selamat dan membawa arus dengan selamat.

Di bahagian wayar, tong kelim mesti sepadan dengan tolok wayar.Selepas penebat dilucutkan, konduktor dimasukkan ke dalam tong, dan logam dimampatkan dengan alat pengelim.Jika tong terlalu besar, ia tidak akan mencengkam wayar dengan cukup kuat.Wayar mungkin beralih, menarik longgar, atau membina rintangan yang lebih tinggi pada sambungan berkelim.Jika tong terlalu kecil, wayar mungkin tidak masuk sepenuhnya, atau helai mungkin bengkok, dipotong, atau sesak semasa mengelim.Dalam kedua-dua kes, sambungan menjadi lebih lemah dan kurang boleh dipercayai.

Di bahagian terminal, bukaan penyambung spade mesti sepadan dengan skru atau stud di mana ia akan dipasang.Pembukaan garpu hendaklah meluncur ke tempatnya tanpa memaksa, kemudian duduk rata di bawah pengikat apabila diketatkan.Jika bukaan terlalu besar, terminal boleh bergerak dari tengah sebelum skru diikat.Pergerakan itu mengurangkan kawasan sentuhan dan melemahkan pegangan.Jika bukaan terlalu kecil, penyambung tidak akan duduk dengan betul sama sekali.

Padanan saiz yang betul meningkatkan tekanan sentuhan, mengurangkan pergerakan yang tidak diingini dan membantu sambungan mengekalkan prestasi elektrik yang stabil dari semasa ke semasa.

Memadankan Penyambung dengan Peralatan

Penyambung mesti muat lebih daripada wayar dan titik pelekap.Ia juga mesti sepadan dengan peralatan di mana ia akan digunakan.Sistem yang berbeza meletakkan permintaan yang berbeza pada terminal, jadi bahan, penebat, dan perlindungan permukaan mesti sesuai dengan keadaan kerja sebenar.

Dalam sistem automotif, penyambung sering menghadapi getaran, haba dan pendedahan kepada cecair, jadi terminal mesti kekal ketat dan menahan haus dalam pergerakan berulang.Dalam sistem audio rumah, sambungan memerlukan sentuhan logam yang stabil dan kekonduksian yang baik supaya aliran isyarat kekal konsisten.Dalam persekitaran luar, lembap atau kotor, penyambung mungkin memerlukan logam bersalut, penebat yang lebih baik atau perlindungan tambahan terhadap kakisan.

Langkah ini penting kerana penyambung boleh muat dengan betul semasa pemasangan dan masih gagal dalam perkhidmatan kemudian.Terminal mungkin berkelim dengan baik dan mengetatkan dengan betul pada mulanya, tetapi jika tahap bahan atau perlindungannya tidak sepadan dengan peralatan, sambungan boleh menjadi lemah dari semasa ke semasa.Pilihan yang betul mesti menyokong prestasi elektrik, kestabilan mekanikal, dan ketahanan alam sekitar bersama-sama.

Mengelakkan Masalah Kesesuaian dan Keserasian Bersama

Banyak masalah sambungan bermula dengan padanan yang lemah antara terminal dan kerja sebenar.Punca yang paling biasa ialah saiz yang salah, bahan yang tidak sesuai, dan perlindungan yang tidak mencukupi untuk alam sekitar.Isu ini selalunya tidak muncul pada saat pemasangan.Ia muncul kemudian sebagai wayar longgar, terminal terlalu panas, kakisan atau masalah servis berulang.

Terminal yang terlalu besar atau terlalu kecil boleh mencipta kelim yang lemah atau titik pelekap yang tidak stabil.Penyambung yang diperbuat daripada bahan yang salah mungkin kehilangan kekonduksian atau kekuatan dalam keadaan yang mencabar.Terminal tanpa penebat atau rintangan kakisan yang mencukupi boleh berfungsi dengan baik dalam ruang dalam yang kering tetapi gagal dengan lebih cepat di lokasi yang basah, berdebu atau bersuhu tinggi.Malah penyambung yang dibuat dengan baik boleh berfungsi dengan buruk apabila ia digunakan dalam aplikasi yang salah.

Masalah ini lebih mudah untuk dicegah sebelum pemasangan daripada dibetulkan selepas kegagalan.Pendekatan yang lebih selamat adalah untuk memeriksa saiz wayar, saiz stud, bahan terminal, dan persekitaran kerja sebelum penyambung dikelim dan dipasang.Penyediaan jenis ini mengurangkan kemungkinan kegagalan dan membantu sambungan kekal selamat untuk hayat perkhidmatan yang lebih lama.

Keserasian hendaklah sentiasa diperiksa sebelum pemasangan kerana ia menjejaskan keselamatan, prestasi dan hayat perkhidmatan.Penyambung spade yang baik bukan sekadar yang sesuai dengan tempatnya.Ia mesti sesuai dengan wayar, titik pengikat, dan keadaan peralatan pada masa yang sama.Apabila semua bahagian ini sepadan, sambungan lebih mudah dipasang, lebih stabil semasa operasi dan kurang berkemungkinan gagal kemudian.

Keselamatan dan Piawaian

Mengikuti Kod dan Piawaian Elektrik

Kerja elektrik hendaklah sentiasa mengikut kod keselamatan dan piawaian produk yang diiktiraf.Peraturan ini membantu mengurangkan risiko terlalu panas, kesilapan pendawaian, kerosakan peralatan dan kebakaran.Piawaian seperti NEC, UL dan keperluan serantau lain digunakan untuk menentukan cara penyambung harus dinilai, diuji dan digunakan dalam sistem sebenar.Apabila penyambung memenuhi piawaian ini, ia lebih berkemungkinan berfungsi dengan selamat dalam had elektrik dan mekanikal yang dimaksudkan.

Dalam kerja pemasangan sebenar, ini bermakna penyambung tidak boleh dipilih mengikut bentuk atau kemudahan sahaja.Penarafan, bahan, jenis penebat dan penggunaan yang dimaksudkan hendaklah sepadan dengan kerja.Penyambung yang diluluskan dengan betul dan digunakan dengan cara yang betul memberikan pemasang titik permulaan yang lebih selamat.Ia juga menjadikan sistem pendawaian siap lebih mudah untuk diperiksa, diluluskan dan diselenggara.

Mengikuti kod meningkatkan lebih daripada pematuhan.Ia meningkatkan kualiti keseluruhan kerja.Apabila penyambung dinilai dan dipasang dengan betul selaras dengan piawaian yang diiktiraf, sambungan lebih berkemungkinan kekal stabil di bawah beban dan kurang berkemungkinan gagal awal.Piawaian tidak menggantikan mutu kerja yang teliti, tetapi ia menyediakan asas yang boleh dipercayai untuk pemasangan yang selamat dan prestasi jangka panjang.

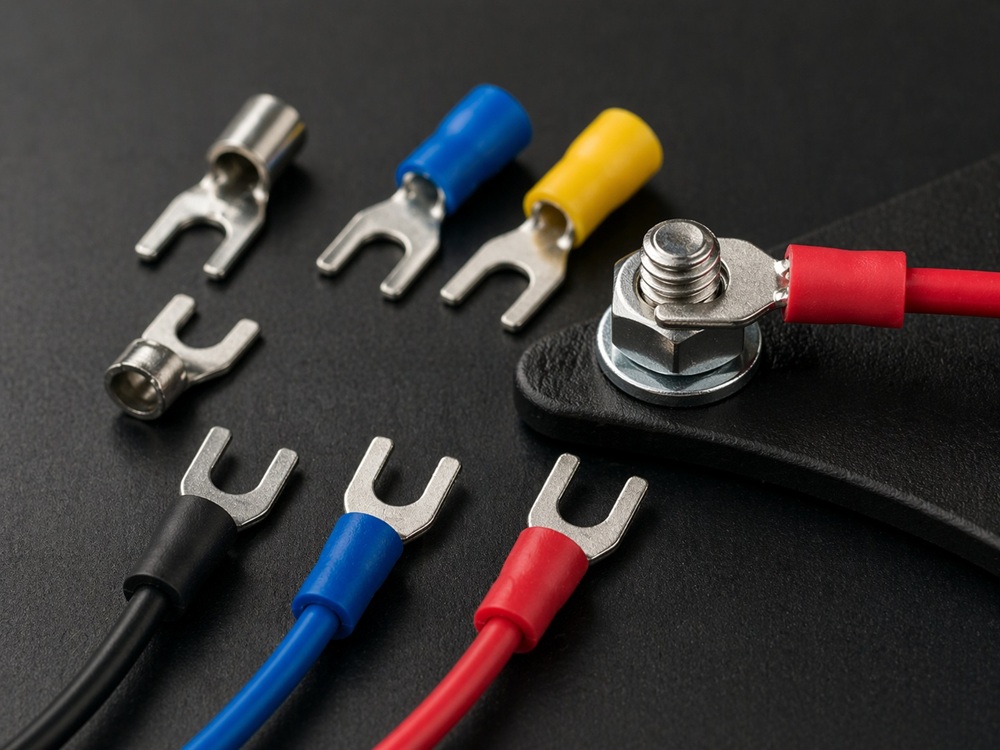

Sambungan Selamat

Sambungan selamat adalah salah satu bahagian terpenting dalam keselamatan elektrik.Apabila terminal longgar, sentuhan logam antara penyambung dan wayar atau stud menjadi kurang stabil.Apabila tekanan sentuhan menurun, rintangan elektrik boleh meningkat.Apabila rintangan meningkat, haba mula membina pada ketika itu.Lama kelamaan, haba itu boleh merosakkan penebat wayar, mengubah warna terminal, melemahkan logam, dan meningkatkan risiko kebakaran atau kegagalan peralatan.

Pemasangan yang selamat bermula dengan asas.Penyambung mesti sepadan dengan saiz wayar dan saiz stud terminal atau skru.Wayar mesti dilucutkan pada panjang yang betul, dimasukkan sepenuhnya ke dalam tong, dan dikelim dengan alat yang betul supaya konduktor dipegang dengan erat.Selepas itu, terminal harus duduk rata terhadap titik sambungan dan kekal teguh apabila pengikat diketatkan.Setiap langkah ini mempengaruhi kestabilan kenalan semasa operasi sebenar.

Pemeriksaan juga merupakan sebahagian daripada memastikan sambungan selamat.Sebarang tanda longgar, perubahan warna, terbakar, cair atau kakisan harus dianggap sebagai amaran bahawa sambungan tidak lagi berfungsi dengan selamat.Mengganti terminal yang rosak lebih awal biasanya merupakan pembaikan yang mudah.Menunggu terlalu lama boleh membenarkan kerosakan merebak ke dalam wayar, terminal peranti atau komponen berdekatan.

Mencegah Terlalu Panas

Terlalu panas adalah salah satu tanda paling biasa sambungan elektrik yang lemah.Ia selalunya bermula apabila penyambung terlalu kecil, berkelim teruk, tidak diketatkan dengan betul, atau digunakan melebihi had arus terkadarnya.Dalam setiap kes, hasilnya adalah sama.Sambungan membangunkan lebih banyak rintangan daripada yang sepatutnya, dan rintangan tambahan itu menukar tenaga elektrik kepada haba yang tidak diingini.

Sebaik sahaja haba mula terbentuk di terminal, sambungan menjadi kurang stabil.Logam boleh kehilangan kekuatan, permukaan sentuhan boleh merosot, dan penebat di sekeliling boleh mengeras, menjadi gelap, atau retak.Jika masalah berterusan, kerosakan boleh merebak daripada penyambung ke wayar dan bahagian sistem yang berdekatan.Atas sebab itu, mencegah terlalu panas bermula lama sebelum peralatan dihidupkan.Ia bermula dengan pemilihan terminal yang betul, penilaian semasa yang betul dan pemasangan yang teliti.

Penyambung hendaklah sentiasa dipilih untuk beban sebenar, termasuk keadaan di mana arus mungkin naik seketika di atas paras biasa.Kelim hendaklah ketat, permukaan sentuhan hendaklah bersih, dan terminal yang dipasang hendaklah kekal stabil tanpa beralih.Pemeriksaan kerap juga membantu mengesan masalah lebih awal.Tanda terbakar, haba luar biasa, penebat gelap, atau permukaan sentuhan haus adalah tanda bahawa sambungan memerlukan perhatian sebelum kerosakan menjadi lebih serius.

Keselamatan elektrik bergantung pada tiga langkah yang disambungkan: menggunakan penyambung yang memenuhi piawaian yang betul, membuat pemasangan yang selamat dan mencegah terlalu panas melalui saiz yang betul dan pemeriksaan biasa.Apabila langkah-langkah ini diikuti bersama-sama, sambungan adalah lebih selamat, lebih dipercayai dan lebih mampu untuk berprestasi dari semasa ke semasa.

Mengelim dan Memasang

Alatan Diperlukan untuk Kerja

Pemasangan yang baik bermula dengan alatan yang betul.Dalam kebanyakan kes, persediaan asas termasuk penarik wayar, alat pengelim yang sepadan dengan jenis terminal dan playar untuk mengendalikan atau meletakkan penyambung.Alat ini melakukan kerja yang berbeza, dan setiap satu mempengaruhi kualiti sambungan akhir.

Penjalur wayar digunakan terlebih dahulu untuk mengeluarkan penebat dengan bersih tanpa memotong konduktor.Selepas itu, alat pengelim digunakan untuk memampatkan tong terminal di sekeliling wayar.Langkah ini memerlukan bentuk alat yang betul dan jumlah daya yang betul.Untuk terminal bertebat, alat pengelim dengan kedudukan mati berkod warna membantu memadankan alat dengan saiz terminal dengan lebih tepat.Untuk wayar yang lebih besar, alat pengelim tugas yang lebih berat selalunya diperlukan kerana lebih banyak daya diperlukan untuk memampatkan tong dengan betul.

Bahan perlindungan tambahan juga boleh digunakan selepas mengelim.Tiub pengecutan haba atau pita penebat boleh membantu menutup kawasan terdedah dan meningkatkan perlindungan terhadap kelembapan, kotoran dan sentuhan tidak sengaja.Menggunakan alat yang betul pada setiap peringkat membantu menghasilkan pemasangan yang lebih bersih dan mengurangkan kemungkinan kelim yang lemah, terminal rosak atau sokongan wayar yang lemah.

Teknik Kelim yang Betul

Kelim yang kuat bermula dengan penyediaan wayar yang betul.Penebat hendaklah dilucutkan hanya sejauh yang diperlukan untuk wayar dimuatkan sepenuhnya ke dalam tong terminal.Jika terlalu banyak penebat dikeluarkan, terlalu banyak wayar kosong kekal terdedah di luar terminal.Jika terlalu sedikit dikeluarkan, konduktor mungkin tidak sampai sepenuhnya ke dalam kawasan kelim.Dalam kedua-dua kes, sambungan siap menjadi kurang dipercayai.

Selepas menanggalkan, helai wayar hendaklah kekal bersama dan hendaklah dimasukkan sepenuhnya ke dalam tong.Tiada helai harus dilipat ke belakang, merebak ke luar, atau kekal di luar terminal.Setelah wayar dipasang, alat pengelim mesti dipadankan dengan saiz terminal yang betul sebelum tekanan dikenakan.Ini adalah langkah penting kerana kedudukan die yang salah boleh menyebabkan kelim terlalu longgar atau meratakan terminal terlalu banyak.

Apabila kelim dibuat, tong hendaklah ditutup rapat di sekeliling konduktor.Ia harus memegang wayar dengan cukup kuat supaya wayar tidak beralih atau tercabut semasa penggunaan biasa.Pada masa yang sama, terminal tidak boleh dihancurkan, berpecah, atau cacat teruk.Kelim yang betul mencipta kekuatan mekanikal dan sentuhan elektrik yang baik pada masa yang sama.Langkah tunggal ini mempunyai kesan yang kuat terhadap kebolehpercayaan sambungan jangka panjang.

Menguji Sambungan Selesai

Selepas mengelim, sambungan hendaklah sentiasa diuji.Pemeriksaan pertama biasanya ujian tarik mudah.Wayar ditarik perlahan tetapi kuat untuk mengesahkan bahawa ia dipegang dengan selamat di dalam terminal.Pemeriksaan pantas ini boleh mendedahkan kelim yang longgar sebelum penyambung dipasang ke dalam sistem.

Pemeriksaan visual harus diikuti.Terminal hendaklah mengekalkan bentuknya dan tidak boleh menunjukkan tanda-tanda lentur, terbelah, retak atau mampatan tidak sekata.Kawat harus diletakkan dengan betul di dalam tong, dan penebat harus kekal dengan kedudukan yang betul.Dalam terminal bertebat, lengan tidak boleh tergelincir atau koyak semasa mengelim.Dalam aplikasi yang lebih kritikal, alat ujian tarik khas juga boleh digunakan untuk mengukur kekuatan pegangan dengan lebih tepat.

Semakan terakhir ini mengesahkan bahawa sambungan sedia untuk diservis.Kelim boleh kelihatan betul pada pandangan pertama dan masih gagal di bawah daya cahaya jika wayar tidak dimasukkan sepenuhnya atau tetapan alat salah.Ujian membantu menangkap kesilapan tersebut lebih awal.Pendawaian yang boleh dipercayai bukan sahaja bergantung pada pemasangan terminal, tetapi juga pada pengesahan bahawa kelim siap boleh menahan pengendalian dan operasi biasa.

Menggabungkan Proses Penuh

Proses pemilihan dan pemasangan yang teliti menggabungkan semua langkah ini menjadi satu hasil yang boleh dipercayai.Pemasang mula-mula memeriksa saiz wayar, kemudian saiz stud, kemudian jenis penyambung, kualiti bahan, keserasian dan keperluan keselamatan.Selepas itu, terminal dikerutkan dengan alat yang betul dan diperiksa untuk mengesahkan bahawa sambungan adalah selamat.

Setiap bahagian proses mempengaruhi prestasi akhir.Saiz wayar, kesesuaian terminal, kualiti penyambung, kesesuaian alam sekitar, pematuhan keselamatan dan kualiti kelim semuanya berfungsi bersama.Apabila setiap titik ini dikendalikan dengan betul, penyambung spade menyediakan penamatan wayar yang selamat, boleh dipercayai dan boleh diservis untuk pelbagai jenis kerja elektrik.

Kesimpulan

Penyambung spade berprestasi terbaik apabila ia dipadankan dengan betul dengan wayar, titik pengikat dan persekitaran kerja.Artikel tersebut menunjukkan bahawa prestasi elektrik yang baik bergantung pada saiz yang betul, jenis penyambung yang sesuai, bahan tahan lama, muat yang betul dan pengeliman yang selamat.Ia juga menjelaskan bahawa piawaian keselamatan, pemeriksaan dan pencegahan terlalu panas adalah perlu untuk kegunaan jangka panjang yang boleh dipercayai.Apabila faktor ini dipertimbangkan bersama, penyambung spade menyediakan penyelesaian yang praktikal dan boleh dipercayai untuk banyak aplikasi pendawaian automotif, isi rumah, industri dan elektronik.

Soalan Lazim [FAQ]

1. Apakah kegunaan utama terminal spade?

Terminal spade digunakan untuk menyambung wayar ke komponen seperti suis, geganti dan papan litar.Ia adalah biasa dalam sistem automotif, mesin perindustrian, dan peralatan rumah.Reka bentuk mereka membolehkan sambungan dan penyingkiran pantas, menjadikannya berguna untuk penyelenggaraan dan pembaikan.

2. Bagaimanakah cara untuk saya menentukan terminal saiz yang sesuai untuk projek tertentu?

Pilih terminal yang sepadan dengan tolok wayar anda dan saiz stud.Gunakan kod warna sebagai panduan dan semak kesesuaian sebelum pemasangan.Saiz yang betul memastikan sambungan yang ketat dan mengelakkan terlalu panas atau sentuhan longgar.

3. Adakah selamat untuk menggunakan semula penyambung spade?

Menggunakan semula penyambung spade tidak disyorkan.Ia mungkin menjadi lemah atau cacat selepas digunakan, yang boleh menjejaskan kekonduksian dan keselamatan.Menggunakan penyambung baharu membantu memastikan sambungan yang selamat dan boleh dipercayai.

4. Adakah terminal spade berpenebat mengatasi versi tidak berpenebat dalam semua senario?

Terminal bertebat adalah lebih baik untuk persekitaran basah, kotor atau berisiko tinggi kerana ia memberikan perlindungan.Terminal tidak bertebat berfungsi dengan baik dalam keadaan bersih dan kering.Pilihan terbaik bergantung kepada persekitaran.

5. Apakah amalan yang memastikan sambungan terminal spade selamat?

Gunakan alat pengelim yang betul dan sediakan wayar dengan betul sebelum dipasang.Pastikan terminal sesuai dengan wayar dan saiz stud.Selepas mengelim, periksa sambungan dengan menarik wayar perlahan-lahan untuk memastikan ia selamat.
